申請日2015.10.28　

　　公開(公告)日2016.03.23

　　IPC分類號G05B19/042

　　摘要

　　一種帶有無線壁掛式終端的水處理裝置，涉及凈水機、純水機等水處理技術領域，包括水處理裝置本體(1)，所述水處理裝置本體(1)內置設有用于監測濾芯的壽命、狀態信息及水質信息的在線監控模塊，所述水處理裝置本體(1)還有無線壁掛式終端，所述無線壁掛式終端包括壁掛式終端、終端安裝架(2)和無線收發模塊(9)，所述壁掛式終端通過終端安裝架(2)固定安裝在水處理裝置本體(1)附近的墻體上;本實用新型結構設計合理，大大方便了用戶實時了解凈水機或者純水機等水處理設備的濾芯狀態及水質狀態信息，同時能方便的對凈水機或者純水機發出水溫控制指令，具有很好的實用價值。

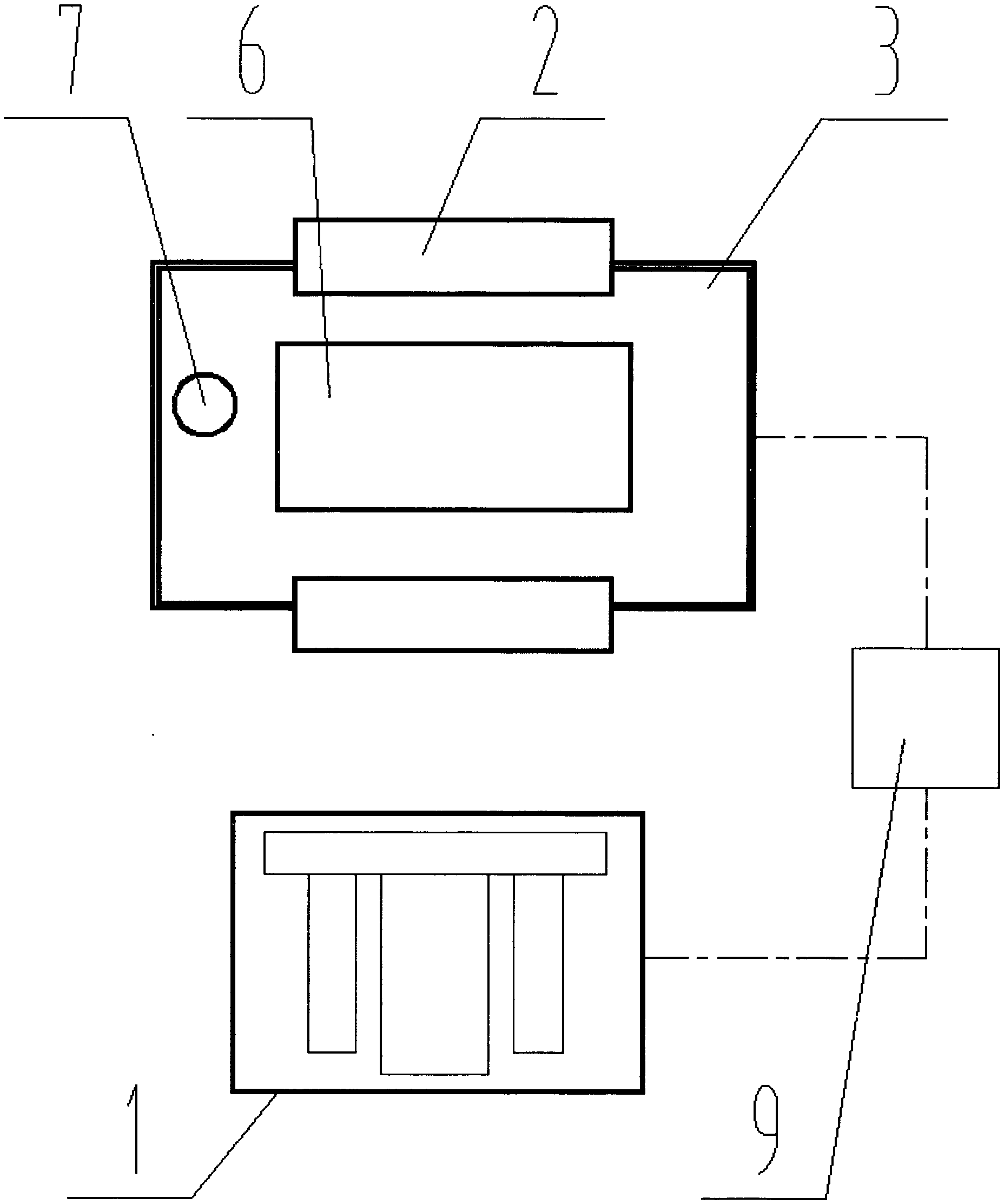

　　摘要附圖



　　權利要求書

　　1.一種帶有無線壁掛式終端的水處理裝置，包括水處理裝置本體(1)，所述水處理裝置本體(1)內置設有用于監測濾芯的壽命、狀態信息及水質信息的在線監控模塊，其特征在于所述水處理裝置本體(1)還有無線壁掛式終端，所述無線壁掛式終端包括壁掛式終端、終端安裝架(2)和無線收發模塊(9)，所述壁掛式終端通過終端安裝架(2)固定安裝在水處理裝置本體(1)附近的墻體上，所述壁掛式終端通過無線收發模塊(9)與水處理裝置本體(1)無線通訊相連，所述壁掛式終端包括殼體(3)、信號處理模塊(4)、微處理器(5)和顯示屏(6)，所述殼體(3)通過終端安裝架(2)固定安裝在水處理裝置本體(1)附近的墻體上，所述信號處理模塊(4)通過無線收發模塊(9)與水處理裝置本體(1)無線通訊相連，信號處理模塊(4)與微處理器(5)通訊相連，所述顯示屏(6)與微處理器(5)通訊相連。

　　2.根據權利要求1所述的一種帶有無線壁掛式終端的水處理裝置，其特征在于所述信號處理模塊(4)通過無線收發模塊(9)與水處理裝置本體(1)中的在線監控模塊無線連接。

　　3.根據權利要求1所述的一種帶有無線壁掛式終端的水處理裝置，其特征在于所述壁掛式終端還有無線控制器(7)，所述無線控制器(7)通過無線收發模塊(9)向水處理裝置本體(1)發送控制指令。

　　4.根據權利要求1所述的一種帶有無線壁掛式終端的水處理裝置，其特征在于所述壁掛式終端還有時鐘模塊(8)，所述時鐘模塊(8)與顯示屏(6)通訊相連。

　　5.根據權利要求1所述的一種帶有無線壁掛式終端的水處理裝置，其特征在于所述水處理裝置本體(1)是凈水機或者純水機。

　　說明書

　　一種帶有無線壁掛式終端的水處理裝置

　　技術領域

　　本實用新型涉及凈水機、純水機等水處理技術領域，具體涉及一種帶有無線壁掛式終端的水處理裝置。

　　背景技術

　　目前家用的櫥下式純水機，凈水機由于安裝在下水道櫥柜，而各種濾芯壽命顯示，包括水質監測等功能顯示全部集成在櫥下主機上，用戶查看凈水機狀態極為不方便。偶有少數廠商追求智能化，設計了手機APP，但是又需要用戶手機下載軟件，查看狀態需要打開手機軟件查看，不但增加用戶的學習成本，也增加了不方便性。

　　發明內容

　　本實用新型的目的主要是針對目前家用的櫥下式純水機，凈水機由于安裝在下水道櫥柜，而各種濾芯壽命顯示，包括水質監測等功能顯示全部集成在櫥下主機上，用戶查看凈水機狀態極為不方便。偶有少數廠商追求智能化，設計了手機APP，但是又需要用戶手機下載軟件，查看狀態需要打開手機軟件查看，不但增加用戶的學習成本，也增加了不方便性之不足，而提供一種帶有無線壁掛式終端的水處理裝置。

　　本實用新型包括水處理裝置本體，所述水處理裝置本體還有無線壁掛式終端，所述無線壁掛式終端包括壁掛式終端、終端安裝架和無線收發模塊，所述壁掛式終端通過終端安裝架固定安裝在水處理裝置本體附近的墻體上，所述壁掛式終端通過無線收發模塊與水處理裝置本體無線通訊相連，所述壁掛式終端包括殼體、信號處理模塊、微處理器和顯示屏，所述殼體通過終端安裝架固定安裝在水處理裝置本體附近的墻體上，所述信號處理模塊通過無線收發模塊與水處理裝置本體無線通訊相連，信號處理模塊與微處理器通訊相連，所 述顯示屏與微處理器通訊相連。

　　所述信號處理模塊通過無線收發模塊與水處理裝置本體中的在線監控模塊無線連接。

　　所述壁掛式終端還有無線控制器，所述無線控制器通過無線收發模塊向水處理裝置本體發送控制指令。

　　所述壁掛式終端還有時鐘模塊，所述時鐘模塊與顯示屏通訊相連。

　　所述水處理裝置本體是凈水機或者純水機。

　　本實用新型優點是：本實用新型結構設計合理，大大方便了用戶實時了解凈水機或者純水機等水處理設備的濾芯狀態及水質狀態信息，同時能方便的對凈水機或者純水機發出水溫控制指令，具有很好的實用價值。
