申請日2017.11.01
公開(公告)日2018.01.16
IPC分類號C02F9/14
摘要
本申請公開了一種具有中空纖維生物膜的污水處理裝置，包括一矩形初級處理箱，初級處理箱上設有一過濾網，初級處理箱內還設有一支架，支架包括提拉部與位于提拉部下端的支撐部，支撐部上盤繞一作為生物膜載體的中空纖維膜，中空纖維膜的其中一端封閉，另一端連接于一第一輸送管的一端，第一輸送管的另一端連接一氣泵，初級處理箱的出水口處連通一矩形中級處理箱的入口，中級處理箱上設有一自左側壁的第二開口延伸至右側壁的第二開口上的過濾裝置，中級處理箱的出口處連通一第二輸送管的一端，第二輸送管的另一端連通一高級處理箱的進水口。本申請利用中空纖維膜作為生物膜的載體使其結構也更加的簡單，大大提高本申請的污水處理效果。

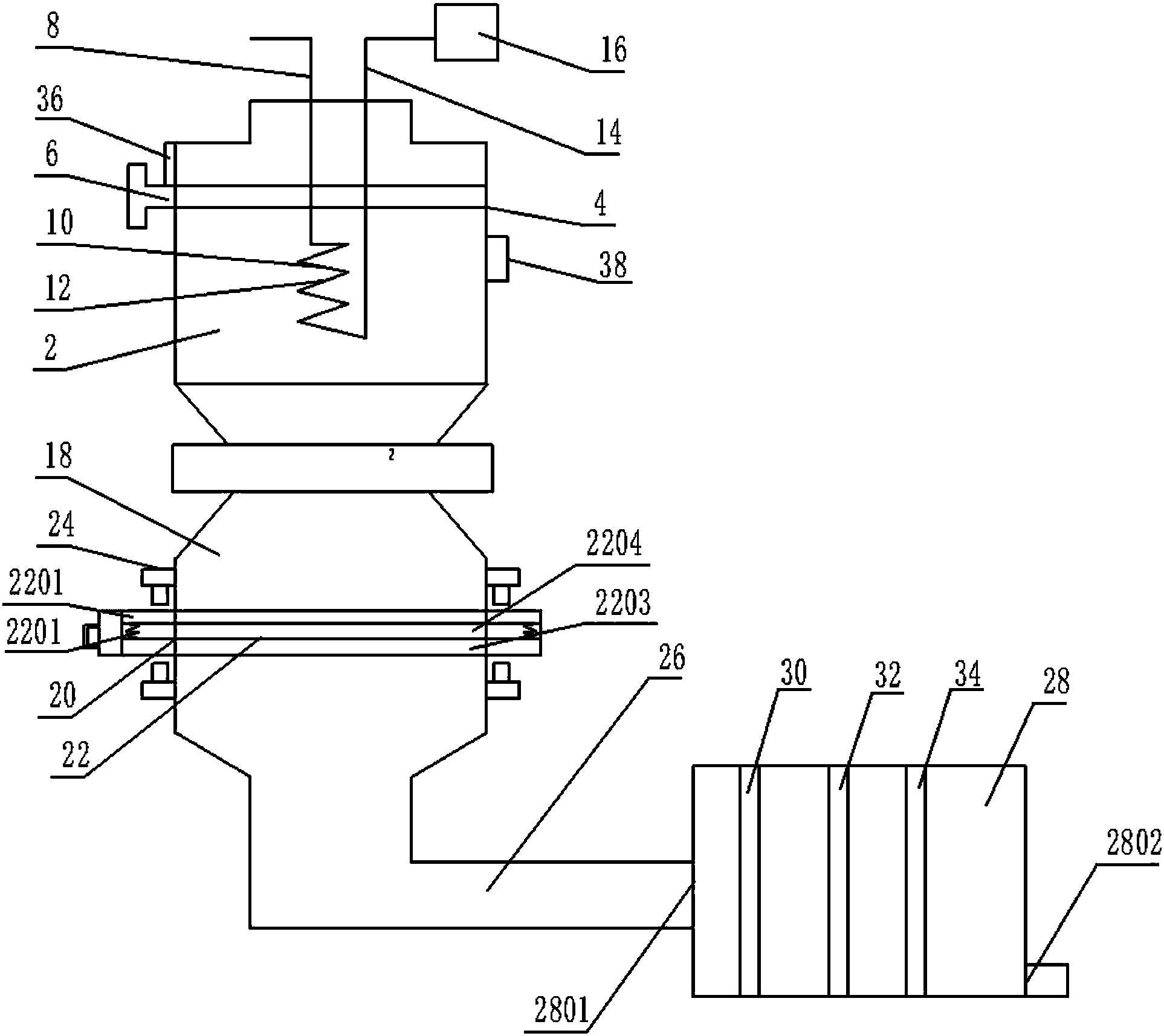

摘要附圖
權利要求書
1.一種具有中空纖維生物膜的污水處理裝置，包括一矩形初級處理箱，其特征在于，所述初級處理箱具有入水口與出水口，所述初級處理箱的左側壁與右側壁開設有一相對的第一開口，所述初級處理箱上設有一自左側壁的第一開口延伸至右側壁的第一開口上的過濾網，所述初級處理箱內還設有一支架，所述支架包括提拉部與位于提拉部下端的支撐部，所述支撐部上盤繞一作為生物膜載體的中空纖維膜，所述中空纖維膜的其中一端封閉，另一端連接于一第一輸送管的一端，所述第一輸送管的另一端連接一氣泵，所述過濾網上設有供所述第一輸送管與所述提拉部穿過所述過濾網并延伸至右側壁的通槽，所述初級處理箱的出水口處連通一矩形中級處理箱的入口，所述中級處理箱的左側壁與右側壁開設有一相對的第二開口，所述中級處理箱上設有一自左側壁的第二開口延伸至右側壁的第二開口上的過濾裝置，所述過濾裝置包括間隔設置并通過彈簧連接的的第一濾板與第二濾板，所述彈簧的上端抵持所述第一濾板的下表面，所述彈簧的下端抵持所述第二濾板的上表面，所述第一濾板與所述第二濾板之間設有過濾棉層，所述中級處理箱的左側壁與右側壁上還設有用于緊壓所述第一濾板與第二濾板的緊壓裝置，所述中級處理箱的出口處連通一第二輸送管的一端，所述第二輸送管的另一端連通一高級處理箱的進水口，所述高級處理箱上還設有與所述進水口相對的出水口，自進水口至出水口的方向依次設有第一過濾層、第二過濾層與第三過濾層。
2.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，所述左側壁上靠近第一開口的位置設有一可開合的門。
3.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，中空纖維膜為具有微孔膜或透氣膜的材料制作的管狀纖維。
4.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，所述過濾網包括邊框及設于所述邊框內的絲網，靠近所述左側壁處的邊框上設有把手。
5.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，所述中空纖維膜的孔徑為200nm-250nm。
6.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，所述過濾棉層為PP棉。
7.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，所述第一過濾層為活性炭過濾板、所述第二過濾層為離子交換樹脂過濾板、所述第三過濾層為MBR生物膜板。
8.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，所述中級處理箱的側壁上設有水位檢測計。
9.根據權利要求1所述的具有中空纖維生物膜的污水處理裝置，其特征在于，所述緊壓裝置包括分別位于第一濾板上側與第二濾板下側的上液壓缸與下液壓缸，所述上液壓缸與所述下液壓缸的活塞桿相對設置并緊壓對應的第一濾板與第二濾板。
說明書
一種具有中空纖維生物膜的污水處理裝置
技術領域
本申請涉及污水處理技術領域，尤其涉及一種具有中空纖維生物膜的污水處理裝置。
背景技術
目前，全國依然有22.3%的縣城沒有設立污水處理廠，而重污染的廠家大部分都設立在城市的邊緣或者縣城，由于污水處理廠是工廠排污的最后一道“過濾器”，現有的生物處理裝置，裝置中的輔助設備多，尤其是需要設置龐大的生物污泥(含細菌等的污泥)和處理后出水進行分離的沉淀池等，因此設備投資大，裝置復雜，對于一般中、小型污水處理廠來說是難以上馬的，影響了污水生物處理裝置的發展，給企業造成嚴重的資源浪費。
申請內容
本申請要解決的技術問題是提供一種集成式、結構簡單的具有中空纖維生物膜的污水處理裝置。
為了解決上述技術問題，本申請?zhí)峁┝艘环N具有中空纖維生物膜的污水處理裝置，包括一矩形初級處理箱，所述初級處理箱具有入水口與出水口，所述初級處理箱的左側壁與右側壁開設有一相對的第一開口，所述初級處理箱上設有一自左側壁的第一開口延伸至右側壁的第一開口上的過濾網，所述初級處理箱內還設有一支架，所述支架包括提拉部與位于提拉部下端的支撐部，所述支撐部上盤繞一作為生物膜載體的中空纖維膜，所述中空纖維膜的其中一端封閉，另一端連接于一第一輸送管的一端，所述第一輸送管的另一端連接一氣泵，所述過濾網上設有供所述第一輸送管與所述提拉部穿過所述過濾網并延伸至右側壁的通槽，所述初級處理箱的出水口處連通一矩形中級處理箱的入口，所述中級處理箱的左側壁與右側壁開設有一相對的第二開口，所述中級處理箱上設有一自左側壁的第二開口延伸至右側壁的第二開口上的過濾裝置，所述過濾裝置包括間隔設置并通過彈簧連接的的第一濾板與第二濾板，所述彈簧的上端抵持所述第一濾板的下表面，所述彈簧的下端抵持所述第二濾板的上表面，所述第一濾板與所述第二濾板之間設有過濾棉層，所述中級處理箱的左側壁與右側壁上還設有用于緊壓所述第一濾板與第二濾板的緊壓裝置，所述中級處理箱的出口處連通一第二輸送管的一端，所述第二輸送管的另一端連通一高級處理箱的進水口，所述高級處理箱上還設有與所述進水口相對的出水口，自進水口至出水口的方向依次設有第一過濾層、第二過濾層與第三過濾層。
進一步的，所述左側壁上靠近第一開口的位置設有一可開合的門。
進一步的，中空纖維膜為具有微孔膜或透氣膜的材料制作的管狀纖維。
進一步的，所述過濾網包括邊框及設于所述邊框內的絲網，靠近所述左側壁處的邊框上設有把手。
進一步的，所述中空纖維膜的孔徑為200nm-250nm。
進一步的，所述過濾棉層為PP棉。
進一步的，所述第一過濾層為活性炭過濾板、所述第二過濾層為離子交換樹脂過濾板、所述第三過濾層為MBR生物膜板。
進一步的，所述中級處理箱的側壁上設有水位檢測計。
進一步的，所述緊壓裝置包括分別位于第一濾板上側與第二濾板下側的上液壓缸與下液壓缸，所述上液壓缸與所述下液壓缸的活塞桿相對設置并緊壓對應的第一濾板與第二濾板。
本申請的有益效果是：
本申請利用中空纖維膜作為生物膜的載體，通過氣泵通入空氣可以實現在保證能夠具有高效凈污的前提下結構也更加的簡單，通過設置過濾網可以使大顆粒的廢物在初級過濾掉，減輕后續處理的壓力，通過設置過濾裝置以及后續的第一過濾層、第二過濾層以及第三過濾層可以大大提高本申請的污水處理效果。
上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。
