申請日2017.11.01

　　公開(公告)日2018.01.16

　　IPC分類號C02F1/00; B01D36/02

　　摘要

　　本發明涉及污水處理技術領域，具體地說，涉及一種用于污水預處理中的排水裝置。其排水裝置本體，排水裝置本體包括污水排水箱，污水排水箱下方設有一污水排水除渣裝置;污水排水除渣裝置包括污水排水除渣篩筒，污水排水除渣篩筒內可轉動地設有一污水排水除渣濾篩;污水排水除渣篩筒包括整體呈圓筒狀的除渣篩筒主體;除渣篩筒主體對應第二污水排水口的側壁處設有第三污水排水口，除渣篩筒主體側壁下方設有濾渣排出口;除渣篩筒主體一端處形成污水濾液排出口，除渣篩筒主體另一端處形成除渣濾篩安裝口。本發明能夠較佳地在污水排出時對污水中的固體污染物進行濾除。

　　摘要附圖



　　權利要求書

　　1.用于污水預處理中的排水裝置，其特征在于：包括設于一污水處理箱(111)處的排水裝置本體(130)，排水裝置本體(130)包括污水排水箱(131)，污水排水箱(131)下方設有一污水排水除渣裝置(132);污水排水箱(131)內設有污水排水過渡腔(131a)，污水處理箱(111)處設有連通污水處理箱(111)內腔與污水排水過渡腔(131a)的第一污水排水口(111c)，污水排水過渡腔(131a)下側壁處設有第二污水排水口(131b);

　　污水排水除渣裝置(132)包括污水排水除渣篩筒(132a)，污水排水除渣篩筒(132a)內可轉動地設有一污水排水除渣濾篩(132b);污水排水除渣篩筒(132a)包括整體呈圓筒狀的除渣篩筒主體(1900);除渣篩筒主體(1900)對應第二污水排水口(131b)的側壁處設有第三污水排水口(132a1)，除渣篩筒主體(1900)側壁下方設有濾渣排出口(132a2);除渣篩筒主體(1900)一端處形成污水濾液排出口(1910)，除渣篩筒主體(1900)另一端處形成除渣濾篩安裝口(1920);

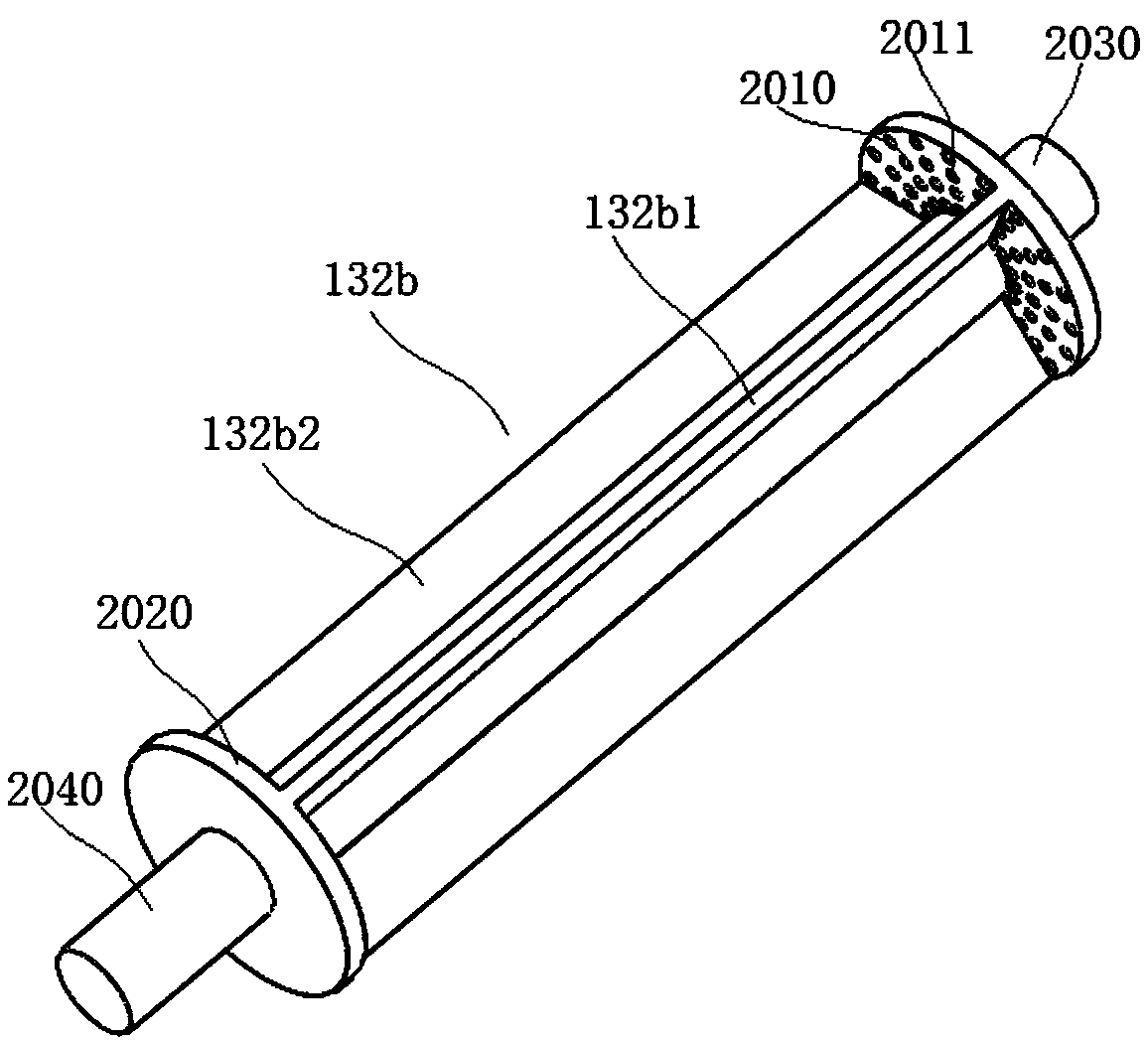

　　污水排水除渣濾篩(132b)包括濾篩主軸(132b1)，濾篩主軸(132b1)處沿周向均勻分布有3個除渣板(132b2);除渣板(132b2)沿濾篩主軸(132b1)軸向延伸，除渣板(132b2)外壁與污水排水除渣篩筒(132a)內壁密閉配合;所述3個除渣板(132b2)的兩端分別設有污水排水擋渣板(2010)和污水排水擋水板(2020)，污水排水擋渣板(2010)處設有污水濾液流孔(2011)，污水排水擋渣板(2010)和污水排水擋水板(2020)的側壁均與污水排水除渣篩筒(132a)的內壁密閉配合;污水濾液排出口1910下部設有一半圓環狀的污水排水隔板(1930)，污水排水擋渣板(2010)與污水排水隔板(1930)密封配合;濾篩主軸(132b1)向污水排水擋渣板(2010)側延伸形成濾篩主軸安裝端(2030)，濾篩主軸(132b1)向污水排水擋水板(2020)側延伸形成濾篩主軸傳動端(2040);主軸安裝端(2030)可轉動地設于污水排水隔板(1930)處，濾篩主軸傳動端(2040)用于動力傳入。

　　2.根據權利要求1所述的用于污水預處理中的排水裝置，其特征在于：污水排水隔板(1930)處設有主軸安裝端第一軸承槽(1931)，污水排水隔板(1930)位于主軸安裝端第一軸承槽(1931)兩側處均設有第一軸承座蓋板安裝孔(1932);一軸承蓋板(2100)設于污水排水隔板(1930)處，軸承座蓋板(2100)對應第一軸承座蓋板安裝孔(1932)處設有第二軸承座蓋板安裝孔(2110)，軸承座蓋板(2100)對應主軸安裝端第一軸承槽(1931)處設有主軸安裝端第二軸承槽(2120);主軸安裝端(2030)與主軸安裝端第一軸承槽(1931)和主軸安裝端第二軸承槽(2120)間設有軸承。

　　3.根據權利要求2所述的用于污水預處理中的排水裝置，其特征在于：污水濾液排出口(1910)處設有一污水濾液排出罩(2200)，污水濾液排出罩(2200)外端設有第四污水排水口(2210)。

　　4.根據權利要求3所述的用于污水預處理中的排水裝置，其特征在于：污水濾液排出口(1910)端部形成污水濾液排出罩安裝臺(1911)，污水濾液排出罩(2200)對應污水濾液排出罩安裝臺(1911)處設有一污水濾液排出罩安裝槽(2220)。

　　5.根據權利要求4所述的用于污水預處理中的排水裝置，其特征在于：污水濾液排出罩安裝臺(1911)側壁處沿徑向設有污水濾液排出罩定位通孔(1912)，污水濾液排出罩安裝槽(2220)處沿徑向設有污水濾液排出罩定位螺孔(2220)。

　　6.根據權利要求4所述的用于污水預處理中的排水裝置，其特征在于：除渣濾篩安裝口(1920)處設有一軸端保護罩(2300)，軸端保護罩(2300)內端設有軸端保護罩安裝板(2310);軸端保護罩安裝板(2310)突出于軸端保護罩(2300)形成軸端保護罩安裝臺(2320)，除渣濾篩安裝口(1920)處形成用于軸端保護罩安裝臺(2320)配合的軸端保護罩安裝槽;軸端保護罩安裝板(2310)處設有安裝板安裝通孔(2311)，軸端保護罩安裝槽處設有安裝板安裝螺孔;軸端保護罩安裝板(2310)中部設有用于濾篩主軸傳動端(2040)穿過的通孔，軸端保護罩(2300)外端開口且與一軸端保護罩蓋板(2400)配合。

　　說明書

　　用于污水預處理中的排水裝置

　　技術領域

　　本發明涉及污水處理技術領域，具體地說，涉及一種用于污水預處理中的排水裝置。

　　背景技術

　　污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。按污水來源分類，污水處理一般分為生產污水處理和生活污水處理。生產污水包括工業污水、農業污水以及醫療污水等，而生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：①漂浮和懸浮的大小固體顆粒;②膠狀和凝膠狀擴散物;③純?nèi)芤�。按水污的質性來分，水的污染有兩類：一類是自然污染;另一類是人為污染，當前對水體危害較大的是人為污染。水污染可根據污染雜質的不同而主要分為化學性污染、物理性污染和生物性污染三大類。污染物主要有：(1)未經處理而排放的工業廢水;(2)未經處理而排放的生活污水;(3)大量使用化肥、農藥、除草劑的農田污水;(4)堆放在河邊的工業廢棄物和生活垃圾;(6)水土流失;(7)礦山污水。

　　在污水處理過程中，對于任何一種污水，其中都會或多或少的存在有固體污染物，且該混雜的固體污染物大小不一、性質各異。為了能夠達到較佳的污水處理效果，在對污水處理時都是需要對將污水中的固體污染進行濾除，而現有技術中缺乏一種能夠較佳地對污水中的固體污染物進行濾除的設備或方法。

　　發明內容

　　本發明提供了一種用于污水預處理中的排水裝置，其能夠克服現有技術的某種或某些缺陷。

　　根據本發明的用于污水預處理中的排水裝置，其包括設于一污水處理箱處的排水裝置本體，排水裝置本體包括污水排水箱，污水排水箱下方設有一污水排水除渣裝置;污水排水箱內設有污水排水過渡腔，污水處理箱處設有連通污水處理箱內腔與污水排水過渡腔的第一污水排水口，污水排水過渡腔下側壁處設有第二污水排水口;

　　污水排水除渣裝置包括污水排水除渣篩筒，污水排水除渣篩筒內可轉動地設有一污水排水除渣濾篩;污水排水除渣篩筒包括整體呈圓筒狀的除渣篩筒主體;除渣篩筒主體對應第二污水排水口的側壁處設有第三污水排水口，除渣篩筒主體側壁下方設有濾渣排出口;除渣篩筒主體一端處形成污水濾液排出口，除渣篩筒主體另一端處形成除渣濾篩安裝口;

　　污水排水除渣濾篩包括濾篩主軸，濾篩主軸處沿周向均勻分布有個除渣板;除渣板沿濾篩主軸軸向延伸，除渣板外壁與污水排水除渣篩筒內壁密閉配合;所述個除渣板的兩端分別設有污水排水擋渣板和污水排水擋水板，污水排水擋渣板處設有污水濾液流孔，污水排水擋渣板和污水排水擋水板的側壁均與污水排水除渣篩筒的內壁密閉配合;除渣濾篩安裝口下部設有一半圓環狀的污水排水隔板，污水排水擋渣板與污水排水隔板密封配合;濾篩主軸向污水排水擋渣板側延伸形成濾篩主軸安裝端，濾篩主軸向污水排水擋水板側延伸形成濾篩主軸傳動端;主軸安裝端可轉動地設于污水排水隔板處，濾篩主軸傳動端用于動力傳入。

　　本發明中，在污水排水過程中，污水排水除渣濾篩能夠在污水排水除渣篩筒內持續轉動，在污水排水除渣濾篩的轉動過程中，污水能夠始終自污水排水隔板與污水濾液排出口的間隙處流出，而濾渣能夠留在污水排水除渣濾篩內并從濾渣排出口處排出，從而較佳地實現了對所排處污水中的持續過濾。

　　作為優選，污水排水隔板處設有主軸安裝端第一軸承槽，污水排水隔板位于主軸安裝端第一軸承槽兩側處均設有第一軸承座蓋板安裝孔;一軸承蓋板設于污水排水隔板處，軸承座蓋板對應第一軸承座蓋板安裝孔處設有第二軸承座蓋板安裝孔，軸承座蓋板對應主軸安裝端第一軸承槽處設有主軸安裝端第二軸承槽;主軸安裝端與主軸安裝端第一軸承槽和主軸安裝端第二軸承槽間設有軸承。從而較佳地實現了主軸安裝端的安裝。

　　作為優選，污水濾液排出口處設有一污水濾液排出罩，污水濾液排出罩外端設有第四污水排水口。從而較佳地便于過濾后污水的排出。

　　作為優選，污水濾液排出口端部形成污水濾液排出罩安裝臺，污水濾液排出罩對應污水濾液排出罩安裝臺處設有一污水濾液排出罩安裝槽。從而較佳地便于污水濾液排出罩的安裝。

　　作為優選，污水濾液排出罩安裝臺側壁處沿徑向設有污水濾液排出罩定位通孔，污水濾液排出罩安裝槽處沿徑向設有污水濾液排出罩定位螺孔。從而能夠較佳地保證污水濾液排出罩的穩固安裝。

　　作為優選，除渣濾篩安裝口處設有一軸端保護罩，軸端保護罩內端設有軸端保護罩安裝板;軸端保護罩安裝板突出于軸端保護罩形成軸端保護罩安裝臺，除渣濾篩安裝口處形成用于軸端保護罩安裝臺配合的軸端保護罩安裝槽;軸端保護罩安裝板處設有安裝板安裝通孔，軸端保護罩安裝槽處設有安裝板安裝螺孔;軸端保護罩安裝板中部設有用于濾篩主軸傳動端穿過的通孔，軸端保護罩外端開口且與一軸端保護罩蓋板配合。從而能夠較佳地在除渣濾篩安裝口處形成進一步密封，且能夠較佳地實現對濾篩主軸傳動端的保護。
