申請日2017.11.01

　　公開(公告)日2018.01.09

　　IPC分類號C02F9/04; C02F101/20

　　摘要

　　本發明公開了一種小型工業廢水處理設備，包括箱體，箱體前側右端設有電控箱，箱體中部上端設有攪拌腔，攪拌腔上側設有電機，電機左側設有加料口，電機右側設有加液管，電機下側設有轉軸，轉軸左右兩側設有攪拌桿，攪拌腔下側設有排液管，排液管宣策設有過濾腔，過濾腔中部設有過濾罩，過濾罩下側設有出淤管，過濾腔四角設有抽水管，抽水泵上端外側設有處理腔，處理腔下側外端設有第一連接管，第一連接管上設有酸堿檢測器，第一連接管下側設有酸堿中和腔，酸堿中和腔下側設有第三連接管，第三連接管下側設有儲水腔，儲水腔左側設有出水管。本發明可以有效的對工業污水進行處理，這樣可以有效地保護了環境，節約了水資源。

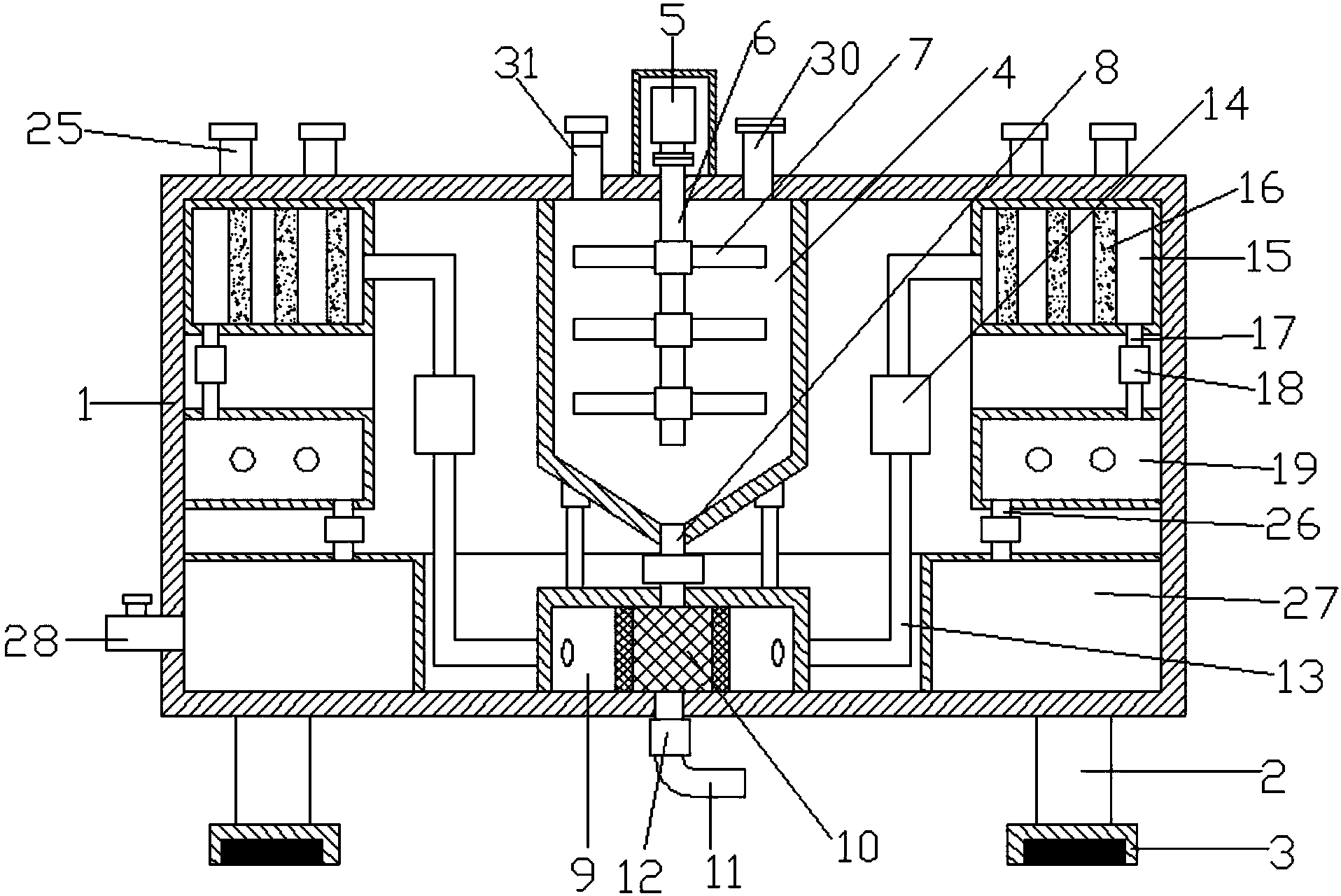

　　摘要附圖



　　權利要求書

　　1.一種小型工業廢水處理設備，包括箱體，其特征在于，所述箱體下側四角設有支撐柱，所述支撐柱下側四角設有支撐座，所述支撐座內部下端鑲嵌有摩擦墊，所述箱體前側右端設有電控箱，所述箱體中部上端設有攪拌腔，所述攪拌腔上側設有電機，所述電機左側設有加料口，所述電機右側設有加液管，所述電機下側設有轉軸，所述轉軸左右兩側設有攪拌桿，所述攪拌腔下側設有排液管，所述排液管上設有第一電磁閥，所述排液管宣策設有過濾腔，所述過濾腔中部設有過濾罩，所述過濾罩下側設有出淤管，所述出淤管上設有抽淤泵，所述過濾腔四角設有抽水管，所述抽水管上設有抽水泵，所述抽水泵上端外側設有處理腔，所述處理腔內部設有若干層活性炭吸附層，所述處理腔下側外端設有第一連接管，所述第一連接管上設有酸堿檢測器，所述第一連接管下側設有酸堿中和腔，前后兩端的酸堿中和腔之間設有酸堿存儲腔，所述酸堿存儲腔外端設有酸性溶液存儲腔，所述酸性溶液存儲箱內側設有堿性溶液存儲腔，所述酸性溶液存儲腔和堿性溶液存儲腔前后兩側設有第二連接管，所述第二連接管設有加液泵，所述酸性溶液存儲腔和堿性溶液存儲腔上側設有加液口，所述酸堿中和腔下側設有第三連接管，所述第三連接管上設有第二電磁閥，所述第三連接管下側設有儲水腔，所述儲水腔左側設有出水管。

　　2.根據權利要求1所述的一種小型工業廢水處理設備，其特征在于，所述電機外側設有保護罩。

　　3.根據權利要求1所述的一種小型工業廢水處理設備，其特征在于，所述加料口上側設有封口蓋。

　　4.根據權利要求1所述的一種小型工業廢水處理設備，其特征在于，所述加液管上側設有連接法蘭。

　　5.根據權利要求1所述的一種小型工業廢水處理設備，其特征在于，所述轉軸通過聯軸器與電機連接。

　　6.根據權利要求1所述的一種小型工業廢水處理設備，其特征在于，所述過濾腔與攪拌腔之間四角設有支撐桿。

　　7.根據權利要求1所述的一種小型工業廢水處理設備，其特征在于，所述出水管上側設有控制旋鈕。

　　說明書

　　一種小型工業廢水處理設備

　　技術領域

　　本發明涉及一種環保設備，具體是一種小型工業廢水處理設備。

　　背景技術

　　環保，全稱環境保護，是指人類為解決現實的或潛在的環境問題，協調人類與環境的關系，保障經濟社會的持續發展而采取的各種行動的總稱。其方法和手段有工程技術的、行政管理的，也有法律的、經濟的、宣傳教育的等。

　　工業廢水(industrial wastewater )包括生產廢水、生產污水及冷卻水，是指工業生產過程中產生的廢水和廢液，其中含有隨水流失的工業生產用料、中間產物、副產品以及生產過程中產生的污染物。工業廢水種類繁多，成分復雜。例如電解鹽工業廢水中含有汞，重金屬冶煉工業廢水含鉛、鎘等各種金屬，電鍍工業廢水中含氰化物和鉻等各種重金屬，石油煉制工業廢水中含酚，農藥制造工業廢水中含各種農藥等。由于工業廢水中常含有多種有毒物質，污染環境對人類健康有很大危害，因此要開發綜合利用，化害為利，并根據廢水中污染物成分和濃度，采取相應的凈化措施進行處置后，才可排放。

　　現在的工業廢水一般都是通過污水處理系統進行綜合處理，但是對于一些偏遠的中小型起來來說，無法將廢水輸送到污水處理工廠進行處理，而且企業支付不了現有的污水處理系統。因此，本領域技術人員提供了一種小型工業廢水處理設備，以解決上述背景技術中提出的問題。

　　發明內容

　　本發明的目的在于提供一種小型工業廢水處理設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種小型工業廢水處理設備，包括箱體，所述箱體下側四角設有支撐柱，所述支撐柱下側四角設有支撐座，所述支撐座內部下端鑲嵌有摩擦墊，所述箱體前側右端設有電控箱，所述箱體中部上端設有攪拌腔，所述攪拌腔上側設有電機，所述電機左側設有加料口，所述電機右側設有加液管，所述電機下側設有轉軸，所述轉軸左右兩側設有攪拌桿，所述攪拌腔下側設有排液管，所述排液管上設有第一電磁閥，所述排液管宣策設有過濾腔，所述過濾腔中部設有過濾罩，所述過濾罩下側設有出淤管，所述出淤管上設有抽淤泵，所述過濾腔四角設有抽水管，所述抽水管上設有抽水泵，所述抽水泵上端外側設有處理腔，所述處理腔內部設有若干層活性炭吸附層，所述處理腔下側外端設有第一連接管，所述第一連接管上設有酸堿檢測器，所述第一連接管下側設有酸堿中和腔，前后兩端的酸堿中和腔之間設有酸堿存儲腔，所述酸堿存儲腔外端設有酸性溶液存儲腔，所述酸性溶液存儲箱內側設有堿性溶液存儲腔，所述酸性溶液存儲腔和堿性溶液存儲腔前后兩側設有第二連接管，所述第二連接管設有加液泵，所述酸性溶液存儲腔和堿性溶液存儲腔上側設有加液口，所述酸堿中和腔下側設有第三連接管，所述第三連接管上設有第二電磁閥，所述第三連接管下側設有儲水腔，所述儲水腔左側設有出水管。

　　作為本發明進一步的方案：所述電機外側設有保護罩。

　　作為本發明進一步的方案：所述加料口上側設有封口蓋。

　　作為本發明進一步的方案：所述加液管上側設有連接法蘭。

　　作為本發明進一步的方案：所述轉軸通過聯軸器與電機連接。

　　作為本發明進一步的方案：所述過濾腔與攪拌腔之間四角設有支撐桿。

　　作為本發明再進一步的方案：所述出水管上側設有控制旋鈕。

　　與現有技術相比，本發明的有益效果是：本發明污水通過加液管加入到攪拌腔內部，然后在加料管內部添加對應的化學藥劑，這樣通過電機帶動攪拌桿旋轉，這樣可以使廢水中的重金屬離子與化學藥劑充分反映，產生沉淀雜質;并與污水一起進入到過濾腔內部，通過過濾罩進行過濾，這樣可以有效地對廢水中的雜質進行過濾;這樣再通過四角的抽水管將污水抽入到處理腔內部，這樣通過活性炭吸附層進行吸附廢水中還有的有害氣體，這樣可以有效地防止廢水中產生的廢氣污染環境;通過酸堿檢測器進行檢測，這樣廢水進入到酸堿中和腔內部，根據酸堿檢測器檢測溶液的酸堿性，通過加液泵向四角的酸堿中和腔內部的添加溶液，進行酸堿中和，這樣可以有效地保證溶液的中性;這樣中和后的水通過第三連接管進入到儲水腔內部，再通過出水管進行排出，這樣可以有效地對廢水進行處理，保護了環境，節約了水資源。
