申請日2017.11.01

　　公開(公告)日2018.01.09

　　IPC分類號B01D35/143; B01D35/30; C02F1/00

　　摘要

　　本發明公開了一種廢水資源收集循環利用裝置，其結構包括散熱器、傳動管、封盤、功率裝置、傳輸管、扶手、過濾器、電機，所述散熱器表面設有多個散熱板順序排列，右側邊緣與電機固定連接，本發明一種廢水資源收集循環利用裝置，設有功率裝置，首先通過玻璃板與邊框連接，可抵擋飛塵進入設備內部，防止飛塵擋住視野，造成視線模糊，接著由處理器接收傳輸線傳輸過來的信息將數據放映到感應器上方，感應器由連接板與表針連接，使得表針可進行轉動從而對廢水的含量指標進行顯示。

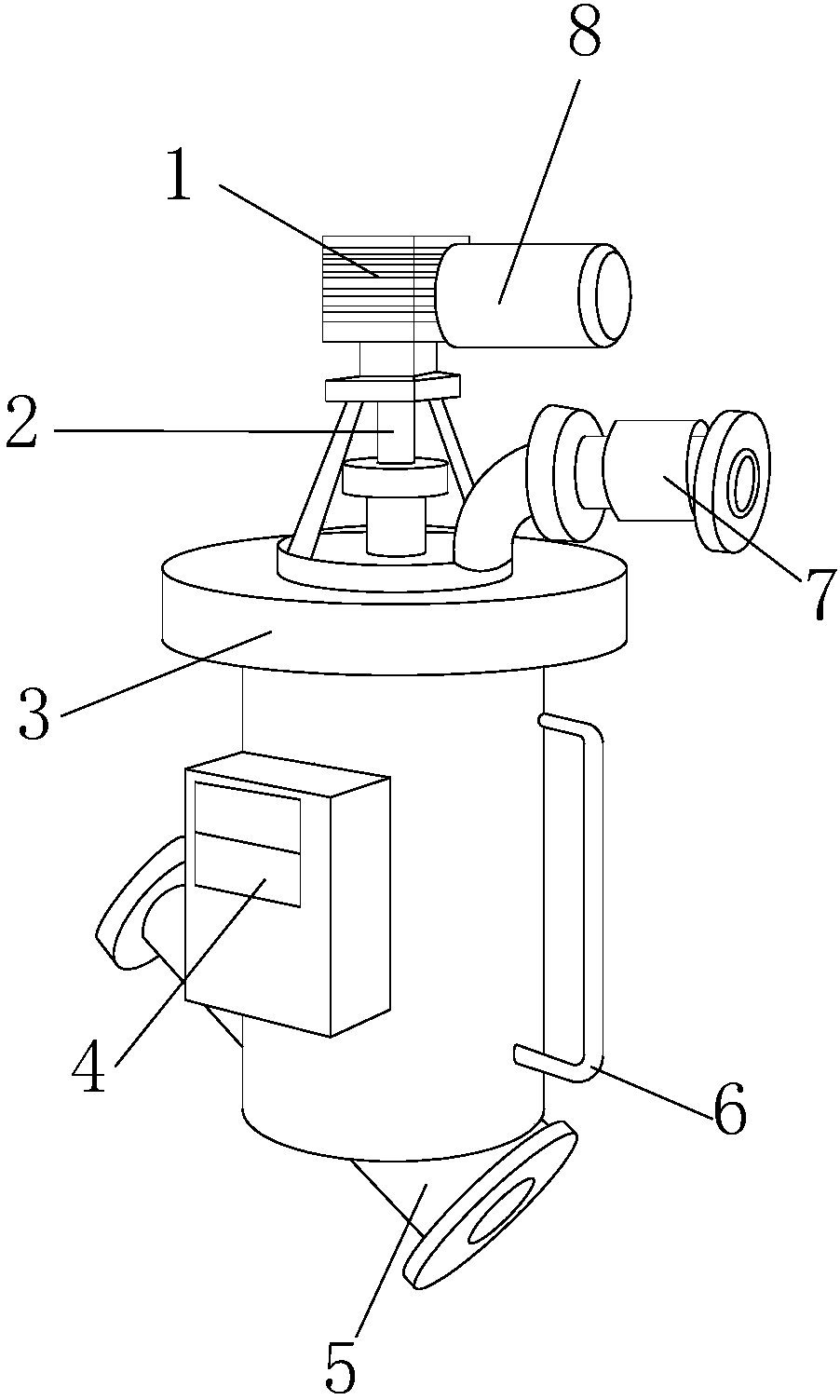

　　摘要附圖



　　權利要求書

　　1.一種廢水資源收集循環利用裝置，其結構包括散熱器(1)、傳動管(2)、封盤(3)、功率裝置(4)、傳輸管(5)、扶手(6)、過濾器(7)、電機(8)，所述散熱器(1)表面設有多個散熱板順序排列，右側邊緣與電機(8)固定連接，其特征在于：

　　所述散熱器(1)底端與傳動管(2)上端采用過盈配合方式活動連接，且由緊密圈緊密貼合，兩者之間外部連接處不存在空隙，所述傳動管(2)底端兩側設有支撐桿通過支撐桿與封盤(3)上表面焊接，且占用封盤(3)上表面面積的四分之一，所述過濾器(7)底端由通管貫通封盤(3)右側，所述扶手(6)左側與罐體表面設有通孔相互嵌合，由緊密橡膠圈緊密連接，所述功率裝置(4)底端邊緣貼合罐體表面，所述傳輸管(5)貫穿罐體底端，且斜45°角貫穿;

　　所述功率裝置(4)由玻璃板(401)、處理器(402)、邊框(403)、支撐面板(404)、連接板(405)、調節器(406)組成，所述玻璃板(401)四周與邊框(403)內部設有卡槽相互嵌合，所述邊框(403)底端與支撐面板(404)上端斜45°緊密連接，所述處理器(402)設在支撐面板(404)內部且與支撐面板(404)內部設有的卡槽相互嵌合，固定連接，所述支撐面板(404)底端表面設有連接板(405)與連接板(405)兩端設有的凸板相互連接，所述連接板(405)表面中部設有空桶，與調節器(406)底端設有的轉軸采用間隙配合方式活動連接，所述調節器(406)共設有4個，每個對稱平行，相隔4cm。

　　2.根據權利要求1所述的一種廢水資源收集循環利用裝置，其特征在于：所述散熱器(1)設在本零件的最上端。

　　3.根據權利要求1所述的一種廢水資源收集循環利用裝置，其特征在于：所述傳動管(2)支撐連接散熱器(1)與封盤(3)。

　　4.根據權利要求1所述的一種廢水資源收集循環利用裝置，其特征在于：所述封盤(3)為圓盤狀結構，底端中部與罐體上端邊緣平行焊接。

　　5.根據權利要求1所述的一種廢水資源收集循環利用裝置，其特征在于：所述功率裝置(4)通過電線貫穿罐體中部設有的通孔，與內部的零件采用電連接。

　　6.根據權利要求1所述的一種廢水資源收集循環利用裝置，其特征在于：所述傳輸管(5)中部扇葉圓柱體的空槽，上端與罐體底端內部固定連接。

　　說明書

　　一種廢水資源收集循環利用裝置

　　技術領域

　　本發明是一種廢水資源收集循環利用裝置，屬于廢水處理裝置領域。

　　背景技術

　　污水處理設備，是一種能有效處理城區的生活污水，工業廢水等的工業設備，避免污水及污染物直接流入水域，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。

　　現有技術公開了申請?zhí)枮椋篊N201520766096.2的一種廢水資源收集循環利用裝置，解決了現有技術中廢水處理工藝繁瑣、污水處理效果差的問題，一種廢水資源收集循環利用裝置，包括通過管道依次連接的污水收集池、過濾池、集液池，所述過濾池為頂端設有開口的水池，其頂端安裝有水管，所述水管上固定連接有噴頭，所述過濾池內設有過濾組件;所述集液池的出水管連接有提升泵，所述提升泵通過管道連接有精密過濾器，所述精密過濾器的頂端、底端分別設有清水管、回流管，所述清水管連接有次氯酸鈉發生器，所述回流管通過管道連接所述過濾池的進水端，污水分別經過過濾池、精密過濾器后，清水流入次氯酸鈉發生器進行消毒，濃水則回流循環過濾，確保了水具備較高潔凈度，處理效果好，但是其不足之處在于設備無法在對廢水進行處理時得知廢水的質量指標，容易因在對廢水處理時無法消除水中特定元素導致廢水資源無法循環利用。

　　發明內容

　　針對現有技術存在的不足，本發明目的是提供一種廢水資源收集循環利用裝置，以解決設備無法在對廢水進行處理時得知廢水的質量指標，容易因在對廢水處理時無法消除水中特定元素導致廢水資源無法循環利用的問題。

　　為了實現上述目的，本發明是通過如下的技術方案來實現：一種廢水資源收集循環利用裝置，其結構包括散熱器、傳動管、封盤、功率裝置、傳輸管、扶手、過濾器、電機，所述散熱器表面設有多個散熱板順序排列，右側邊緣與電機固定連接，所述散熱器底端與傳動管上端采用過盈配合方式活動連接，且由緊密圈緊密貼合，兩者之間外部連接處不存在空隙，所述傳動管底端兩側設有支撐桿通過支撐桿與封盤上表面焊接，且占用封盤上表面面積的四分之一，所述過濾器底端由通管貫通封盤右側，所述扶手左側與罐體表面設有通孔相互嵌合，由緊密橡膠圈緊密連接，所述功率裝置底端邊緣貼合罐體表面，所述傳輸管貫穿罐體底端，且斜45°角貫穿;所述功率裝置由玻璃板、處理器、邊框、支撐面板、連接板、調節器組成，所述玻璃板四周與邊框內部設有卡槽相互嵌合，所述邊框底端與支撐面板上端斜45°緊密連接，所述處理器設在支撐面板內部且與支撐面板內部設有的卡槽相互嵌合，固定連接，所述支撐面板底端表面設有連接板與連接板兩端設有的凸板相互連接，所述連接板表面中部設有空桶，與調節器底端設有的轉軸采用間隙配合方式活動連接，所述調節器共設有4個，每個對稱平行，相隔4cm。

　　進一步地，所述散熱器設在本零件的最上端。

　　進一步地，所述傳動管支撐連接散熱器與封盤。

　　進一步地，所述封盤為圓盤狀結構，底端中部與罐體上端邊緣平行焊接。

　　進一步地，所述功率裝置通過電線貫穿罐體中部設有的通孔，與內部的零件采用電連接。

　　進一步地，所述傳輸管中部扇葉圓柱體的空槽，上端與罐體底端內部固定連接。

　　有益效果

　　本發明一種廢水資源收集循環利用裝置，設有功率裝置，首先通過玻璃板與邊框連接，可抵擋飛塵進入設備內部，防止飛塵擋住視野，造成視線模糊，接著由處理器接收傳輸線傳輸過來的信息將數據放映到感應器上方，感應器由連接板與表針連接，使得表針可進行轉動從而對廢水的含量指標進行顯示。
