申請日2017.11.02

　　公開(公告)日2018.02.27

　　IPC分類號C02F1/461; C02F1/72; C02F101/36

　　摘要

　　本發明公開了一種含氯代有機污染物廢水電催化還原脫氯的方法，將石墨電極和C‑Pd‑Ag/g‑C3N4復合電極分別置入陽極室和陰極室，用陽離子透過膜將陽極室和陰極室隔開;取含氯代有機污染物的廢水，添加質子H2SO4和電解質Na2SO4配置電解液并置入陰極室;再取與電解液相同濃度的Na2SO4溶液置入陽極室，調節液位與陰極室相近;最后接通1.5～7.0V直流電壓進行電催化還原脫氯。本發明方法反應機理簡單，脫氯過程無金屬腐蝕等二次污染問題，長效性好、運行成本低。對廢水中氯代有機污染物實現綠色、高效、快速和持續性脫氯，達到消除或減少廢水毒性和保留廢水中生物質能厭氧微生物可回收性。

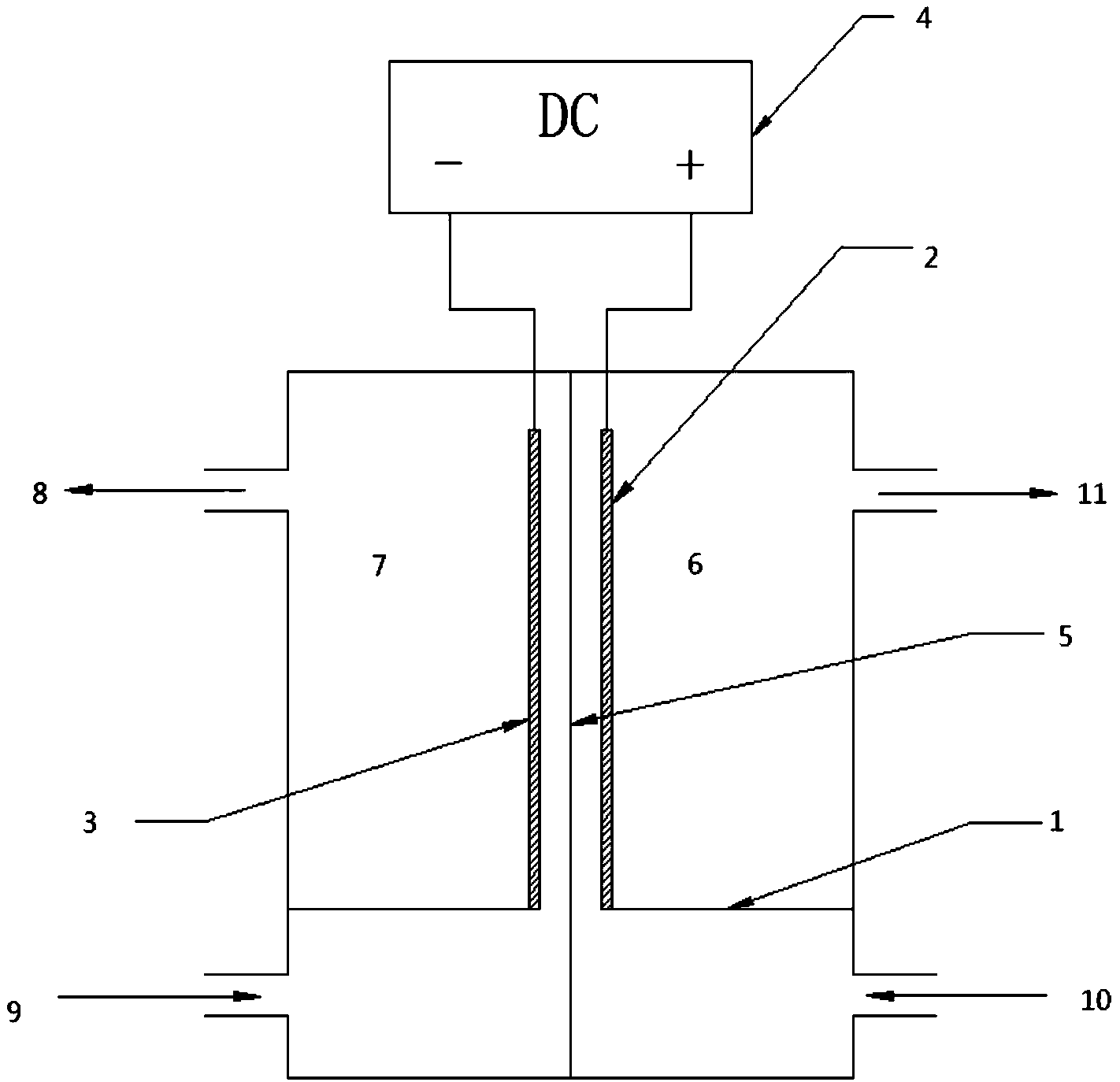

　　摘要附圖



　　權利要求書

　　1.一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于：將石墨電極和C-Pd-Ag/g-C3N4復合電極分別置入陽極室和陰極室，陽極室和陰極室之間用陽離子透過膜隔開，將電解質和預處理后的含氯代有機污染物的廢水分別置入陽極室和陰極室，接通直流電源進行電解，電壓為1.5～7.0V。

　　2.根據權利要求書1所述的一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于：所述C-Pd-Ag/g-C3N4復合電極以石墨電極為基體，采用旋涂和熱處理工藝將石墨態氮化碳載銀Ag/g-C3N4固定在所述石墨電極表面，再將金屬鈀絲以螺旋狀態等距離鑲嵌在所述石墨電極表面。

　　3.根據權利要求書2所述的一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于，所述石墨態氮化碳制備方法為：將單氰胺置于坩堝中,在馬弗爐中升溫至550℃煅燒4h,得到淡黃色粉末即為所述石墨態氮化碳。

　　4.根據權利要求書2所述的一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于，所述采用旋涂和熱處理工藝將石墨態氮化碳載銀Ag/g-C3N4固定在所述石墨電極表面的方法為：

　　(1)將石墨態氮化碳與AgNO3溶于甲醇中，比例為石墨態氮化碳∶AgNO3∶甲醇=200～400mg∶16～32mg∶5～10ml;將所得溶液置于超聲儀中進行超聲分散處理至固體完全溶解，超聲功率為1000W，得到g-C3N4-AgNO3甲醇旋涂液;

　　(2)將石墨基材分別置于丙酮、去離子水、無水乙醇中各進行超聲處理30min，超聲功率為800W，再將處理后的石墨基材置于馬弗爐中，在300～400℃下低溫煅燒30min;

　　(3)將步驟(2)預處理過的石墨基材置于旋涂機中，旋涂步驟(1)所述旋涂液，滴速為200μL/min，轉速為1000rpm，旋涂時間為30s;

　　(4)將步驟(3)旋涂覆膜后的石墨基材靜置至甲醇溶劑揮發后置于馬弗爐中，在N2氛圍中，500℃溫度煅燒2h，即可得到所述固定有Ag/g-C3N4的石墨電極。

　　5.根據權利要求書2所述的一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于：所述金屬鈀絲在石墨電極表面的鑲嵌距離為1～3mm。

　　6.根據權利要求書1所述的一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于，所述含氯代有機污染物的廢水的預處理方法為：在所述含氯代有機污染物的廢水中分別按照質子比1∶0.4添加H2SO4、按濃度30～100mmol/L添加Na2SO4配置電解液。

　　7.根據權利要求書6所述的一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于，所述質子比是指所述含氯代有機污染物的廢水中氯代有機污染物氯原子摩爾數與所添加H2SO4中氫原子摩爾數的比值。

　　8.根據權利要求書1所述的一種含氯代有機污染物廢水電催化還原脫氯的方法，其特征在于，所述含氯代有機污染物的廢水，包括紙漿元素氯CEH漂白廢水、無元素氯ECF漂白廢水或含氯酚類廢水。

　　說明書

　　一種含氯代有機污染物廢水電催化還原脫氯的方法

　　技術領域

　　本發明屬于水污染物的處理技術領域，特別是一種含氯代有機污染物廢水電催化還原脫氯的方法。

　　背景技術

　　氯代有機污染物化學性質穩定是持久性有機污染物(POPs)的主要來源,具有高毒性和半揮發性，以及在環境中難以降解、易被生物體蓄積、可發生長距離遷移等特點,相當一部分被美國EPA(Environmental Protection Ageney)列為環境優先控制污染物,如果未經妥善處理進入環境將對人類健康及生態環境造成長期威脅,因此氯代有機污染物的治理技術日益引起全球的關注。但是氯代有機污染物難以失去電子,而且氯原子具有較高的電負性,隨著氯取代基的增多,發生親電反應的難度增加,其生物降解性大大降低。如果能將氯代有機污染物還原使其氯原子以氯離子的形式脫除,就可以有效地降低其毒性，增加其可生物降解性，就可以有效的消除威脅。還原脫氯技術主要有厭氧微生物法、零價鐵金屬還原法、多金屬組合還原法和電化學還原法等。還原法的魅力在于消除含氯代有機物廢水的毒性及保留廢水生物質能厭氧微生物可回收性，具有節能、環保等優點。厭氧微生物還原主要是通過篩選或構建高效菌株,通過添加供電子體(通常是易降解化合物)進行還原，同時可以回收廢水中的生物質能(沼氣)。該方法雖然廉價,但是反應條件過于苛刻,且還原效率較低,因此其適用范圍非常有限。氫氣是一種最常用的還原劑，但其在常壓下難溶于水，溶解度大約為0.001ml/L。利用活潑金屬腐蝕還原水分子或氫離子直接產氫氣可以有效解決氫氣在水中溶解度低造成的還原效率低的問題。從零價鐵還原法逐步發展到由活波金屬和過度金屬組成的多金屬還原法，其實質是通過活潑金屬腐蝕還原水分子或氫離子直接產氫氣，并在過多金屬表面產生強還原性原子氫[H]，使C—Cl鍵易于斷裂，實現氯代有機物脫氯降解。中國專利申請《一種基于Fe-Ni-Cu三元混合金屬粉末還原降解鹵代有機物污染廢水的方法》(公開號：CN102795731A)屬于典型的多金屬還原法。此類方法隨著反應的進行，活潑金屬表面逐漸形成金屬氫氧化物或碳酸鹽鈍化層，不能持續高效的提供強還原性原子氫[H]，使得多金屬體系的反應性持續降低，在長效性方面存在嚴重不足，且存在金屬腐蝕氧化物污泥二次污染等問題。相比于其他方法，電化學還原脫氯法不僅反應更加溫和，而且選擇性高、可實施性強，是一種有望可實際應用的技術。早在20世紀70年代，氯代有機物電還原就已經廣泛應用于有機合成領域，通過改變電極材料和電極電位，氯代有機物可選擇性的還原脫氯。

　　發明內容

　　本發明要解決的技術問題在于提供一種含氯代有機污染物廢水電催化還原脫氯的方法，實現氯代有機污染物綠色、快速、高效、持續脫氯。

　　為解決上述技術問題，本發明采用如下技術方案：

　　一種含氯代有機污染物廢水電催化還原脫氯的方法，將石墨電極和C-Pd-Ag/g-C3N4復合電極分別置入陽極室和陰極室，陽極室和陰極室之間用陽離子透過膜隔開，將電解質和預處理后的含氯代有機污染物的廢水分別置入陽極室和陰極室，接通直流電源進行電解，電壓為1.5～7.0V。

　　所述C-Pd-Ag/g-C3N4復合電極以石墨電極為基體，采用旋涂和熱處理工藝將石墨態氮化碳載銀Ag/g-C3N4固定在所述石墨電極表面，再將金屬鈀絲以螺旋狀態等距離鑲嵌在所述石墨電極表面。

　　所述石墨態氮化碳制備方法為：將單氰胺置于坩堝中,在馬弗爐中升溫至550℃煅燒4h,得到淡黃色粉末即為所述石墨態氮化碳。

　　所述采用旋涂和熱處理工藝將石墨態氮化碳載銀Ag/g-C3N4固定在所述石墨電極表面的方法為：

　　(1)將石墨態氮化碳與AgNO3溶于甲醇中，比例為石墨態氮化碳∶AgNO3∶甲醇=200～400mg∶16～32mg∶5～10ml;將所得溶液置于超聲儀中進行超聲分散處理至固體完全溶解，超聲功率為1000W，得到g-C3N4-AgNO3甲醇旋涂液;

　　(2)將石墨基材分別置于丙酮、去離子水、無水乙醇中各進行超聲處理30min，超聲功率為800W，再將處理后的石墨基材置于馬弗爐中，在300～400℃下低溫煅燒30min;

　　(3)將步驟(2)預處理過的石墨基材置于旋涂機中，旋涂步驟(1)所述旋涂液，滴速為200μL/min，轉速為1000rpm，旋涂時間為30s;

　　(4)將步驟(3)旋涂覆膜后的石墨基材靜置至甲醇溶劑揮發后置于馬弗爐中，在N2氛圍中，500℃溫度煅燒2h，即可得到所述固定有Ag/g-C3N4的石墨電極。

　　所述金屬鈀絲在石墨電極表面的鑲嵌距離為1～3mm。

　　所述含氯代有機污染物的廢水的預處理方法為：在所述含氯代有機污染物的廢水中分別按照質子比1∶0.4添加H2SO4、按濃度30～100mmol/L添加Na2SO4配置電解液。

　　所述質子比是指所述含氯代有機污染物的廢水中氯代有機污染物氯原子摩爾數與所添加H2SO4中氫原子摩爾數的比值。

　　所述含氯代有機污染物的廢水，包括紙漿元素氯CEH漂白廢水、無元素氯ECF漂白廢水或含氯酚類廢水。

　　本發明的方法與現有的氯代有機污染物脫氯方法相比具有以下優點：(1)本發明的方法的反應機理簡單，在有機污染物電催化還原脫氯過程電極無腐蝕、無污染、無鈍化等問題，具有綠色、環保的特點。(2)本發明的方法對廢水中氯代有機污染物還原脫氯催化效率高，處理時間段，具有高效、快速等特點。(3)本發明的方法對廢水中氯代有機污染物電催化還原脫氯反應更加溫和，而且選擇性高，具有長效性等特點。
