申請日2017.11.02
公開(公告)日2018.02.06
IPC分類號B01D29/11; B01D29/58; C02F11/12
摘要
本發明目的在于提供一種用于各種污泥固液分離的脫水壓濾裝置。其主要步驟：1)將地面設成一高一低，高端設置鉸支座，低端設置液壓缸，架設臨時支撐，作業時固定當支承，卸載前放倒。設置地面高差時，按照自卸干渣時，以卸凈為準;2)根據不同介質的污泥，在壓濾裝置內側，分別鋪設相應的濾網和濾布;3)各種污泥直接從壓濾裝置上方敞口處投料。受自重作用，四周和底部開始邊投料邊分離廢液;4)填料到位后，上鋪鋼板;5)將盛滿水的噸桶或其它配重放在鋼板上，利用配重和固廢自重，將污泥中的固液有效分離;6)打開低端活動門，通過降低液壓缸，將固廢傾倒出壓濾裝置，作業完成;7)固廢集中收集，堆積資源化處理;8)循環作業。

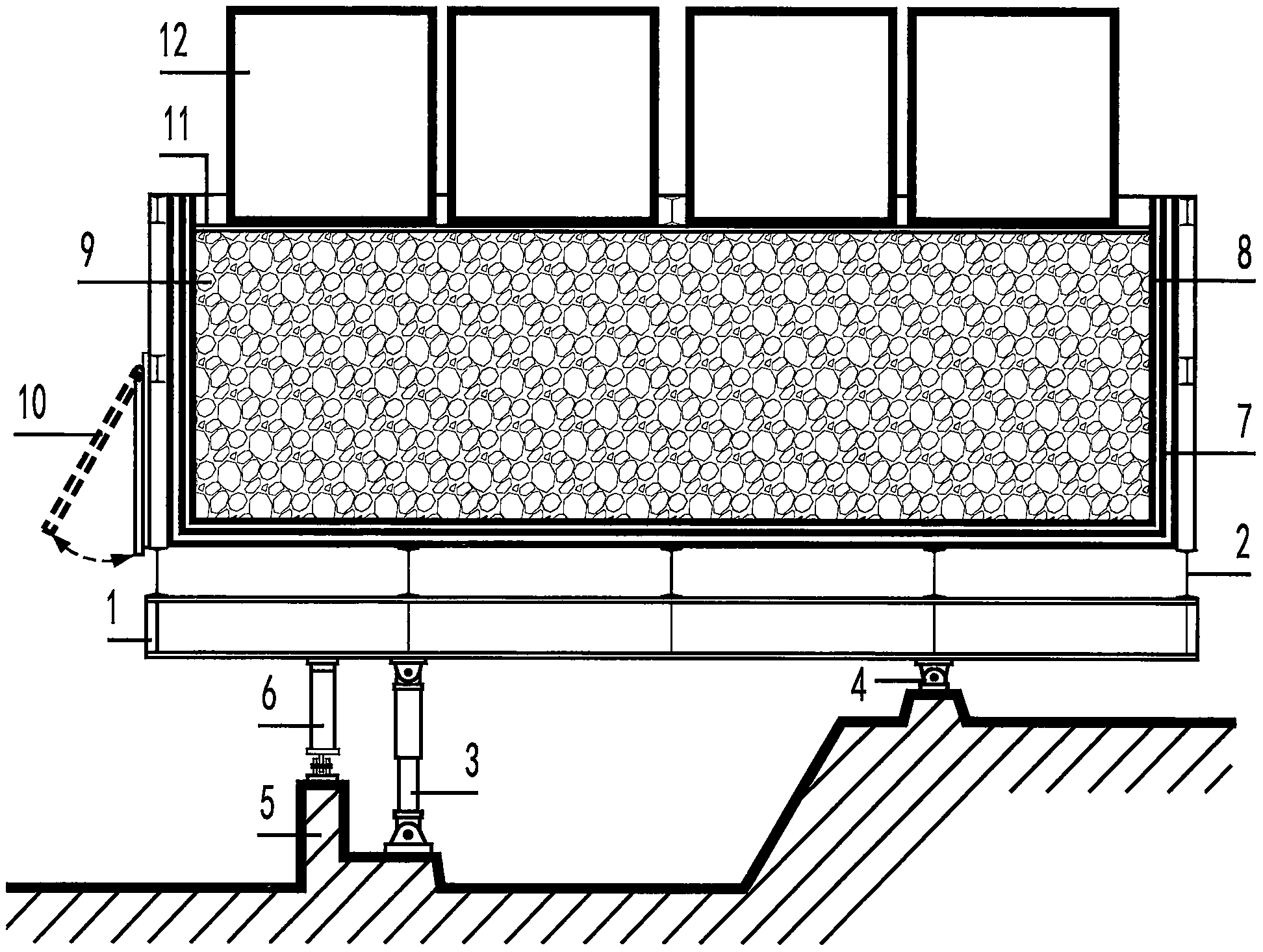

摘要附圖
權利要求書
1.一種用于污泥固液分離的脫水壓濾裝置，其實施步驟：
1)場地平整。根據現有地形，將地面設成一高一低，高端設置鉸支座，低端設置液壓缸，架設作業期間的臨時支撐。地面高低差根據不同的污泥介質，壓濾裝置自卸干渣，以卸凈為準;
2)鋪設基層。場地平整后，鋪平壓實，再鋪碎石褥墊層反復碾壓，作壓濾裝置基礎，或者路面基層;
3)澆筑墊層;
4)澆筑路面和裝置基礎。按不同用途和標高，在墊層上配不同的鋼筋，澆筑混凝土;
5)安裝鉸支座及液壓缸;
6)安裝鋼框架。可以在地面拼裝，再對接步驟5)吊裝就位;
7)低端主次梁下，分別設置臨時支撐，臨時支撐下端采用鉸支座，作業時立起固定，卸載時放倒，方便操作，以確保壓濾裝置在作業期間的安全;
8)鋪設濾網。在壓濾裝置四周和底部內側鋪設濾網。在外力作用下，使鋼結構整體受力較為均勻;
9)鋪設濾布。在濾網四周和底部內側鋪設濾布，考慮不同介質的污泥，選用不同材質、不同網眼的濾布，使得固液分離效果最佳;
10)投料。選用不同的輸送方式，通過壓濾裝置上方敞口處，直接將污泥投入壓濾裝置。四周和底部受在自重壓力作用下，開始邊投料邊分離排放廢液;
11)放置配重。在污泥到達一定高度后，停止污泥投放。頂部先放置鋼板，再放置已經盛滿水的噸桶，由中間往周邊均勻?qū)ΨQ放置，加速固液分離，縮短壓濾時間;
12)卸下配重。設定時間，滿足干渣含水率要求時，由周邊往中間均勻?qū)ΨQ卸載;
13)自卸干渣。放倒臨時支撐，撥開低端活動門鎖扣，降低液壓缸高度，干渣順勢傾倒出壓濾裝置;
14)干渣集中堆放;
15)作業完成。鎖定活動門鎖扣，提升液壓缸，立起固定臨時支撐，進入下一循環作業;
16)重復步驟10)～13)，利用時間差，可以多臺壓濾裝置連續作業，提高功效。
2.根據權利要求1所述的一種用于污泥固液分離的脫水壓濾裝置，其特征在于，所述步驟1)中，根據污泥不同的介質，壓濾裝置選擇不同的傾角，選用不同的液壓缸承壓能力和行程，液壓缸升降端朝下，防止液壓缸受污泥介質腐蝕。
3.根據權利要求1所述的一種用于污泥固液分離的脫水壓濾裝置，其特征在于，所述步驟7)中，主次梁下臨時支撐設在低端液壓缸外側，作業時固定當支撐，卸載時放倒，方便操作。
4.根據權利要求1所述的一種用于污泥固液分離的脫水壓濾裝置，其特征在于，所述步驟11)中，根據不同介質的污泥和干渣含水率要求，設置配重。配重越重，時間越長，污泥固液分離效果越好。
5.根據權利要求1所述的一種用于污泥固液分離的脫水壓濾裝置，其特征在于，所述步驟11)～12)中，裝卸配重時，必須做到均勻?qū)ΨQ作業，防止偏心荷載引起壓濾裝置傾覆。
6.根據權利要求1所述的一種用于污泥固液分離的脫水壓濾裝置，其特征在于，所述步驟13)中，低端卸料活動門安裝在壓濾裝置外側，活動門設在下半部，便于出料、開啟或關閉。開關過程中，時刻檢查該部位濾網和濾布的咬合情況。
7.根據權利要求1所述的一種用于污泥固液分離的脫水壓濾裝置，其特征在于，所述步驟13)中，若污泥存量大，可以選擇短向并排設置，統一進出料方向，便于流水作業，便于利于集中填料和運輸堆放。
8.根據權利要求7所述的一種用于污泥固液分離的脫水壓濾裝置，其特征在于，所述短向并排設置，應該就近規劃安裝壓濾裝置，減少投料距離，縮短固液分離時間。
說明書
一種用于污泥固液分離的脫水壓濾裝置
技術領域
本發明涉及環保技術中的固廢處理領域，特別涉及一種用于不同介質污泥，通過固液分離有效脫水，達到固廢和廢液分別資源化利用的壓濾裝置。
背景技術
在石油化工、氨堿制備、制藥、農業、河道等工業生產和民用生活過程中，一般會產生大量含水率較高的污泥，這些污泥往往以固液混合的形式存放，不僅存量大，處理難度大，處理費用高，侵占土地資源較多�，F(xiàn)有技術對該類污泥選用的壓濾設備投入非常大，現有技術中，污泥必須反復兌水?dāng)嚢璞阌谳斔停缓筮M(jìn)壓濾機壓濾，不僅壓濾效率較低，耗能較高，周期長，費效比欠經濟。例如制堿行業，堿渣是生產純堿過程中，留存巨量酸不溶物和其它介質的廢渣廢液的混合物。由于親水性強，含水率高，使得處理堿渣成為世界性難題。因?yàn)闆]有合適的處置辦法，簡單粗放地筑堤排放，日積月累，不僅侵占大量土地，造成污染環境，面臨國家環保壓力，企業可持續發展受到嚴重制約。
面對巨大的挑戰，各方都在尋找合理的解決方案。本發明目標，首先要解決固液分離問題，固廢再通過無害化處理，實施資源化利用;廢液收集處理，實現再生綜合利用。
發明內容
針對上述現有技術存在的問題，本本發明目的旨在提供一種具有高效簡潔的壓濾裝置。根據軟土地基處理的堆載預壓原理，先將淤泥集中排放至架空的敞口壓濾裝置內，采用配重壓濾，淤泥通過濾布過濾，廢液從四周和底部同步泄壓。配重越重，作用時間越長，固液分離效果越顯著。再根據自卸載重車卸載原理，打開低端一側活動門，降低裝置液壓缸該端高度，壓濾干渣自卸出裝置，集中堆放，完成一次壓濾流程。由于制作簡單，費用低，壓濾裝置可以成批流水線連續作業，循環往返，費效比優勢非常明顯。本專利采用配重壓濾，除了液壓缸耗電以外，其它無耗能源。采用敞口壓濾裝置，無需建廠房。
為了實現上述本發明目的，本專利技術方案是：一種用于污泥固液分離的脫水壓濾裝置，其實施步驟：
1)場地平整。根據現有地形，將地面設成一高一低，高端設置鉸支座，低端設置液壓缸，架設作業期間的臨時支撐。地面高差根據不同的污泥介質，壓濾裝置自卸干渣時，以卸凈為準;
2)鋪設基層。場地平整后，鋪平壓實，再鋪碎石褥墊層反復碾壓，作壓濾裝置基礎，或者路面基層;
3)澆筑墊層;
4)澆筑路面和裝置基礎。按不同用途和標高，在墊層上配不同的鋼筋，澆筑混凝土;
5)安裝鉸支座及液壓缸;
6)安裝鋼框架�？梢栽诘孛嫫囱b，再對接步驟5)吊裝就位;
7)低端主次梁下，分別設置臨時支撐，臨時支撐下端采用鉸支座，作業時立起固定，卸載時放倒，方便操作，以確保壓濾裝置在作業期間安全;
8)鋪設濾網。在壓濾裝置四周和底部內側鋪設濾網。在外力作用下，使鋼結構受力較為均勻;
9)鋪設濾布。在濾網四周和底部內側鋪設濾布，考慮不同介質的污泥，選用不同材質、不同網眼的濾布，使得固液分離效果最佳;
10)投料。選用不同的輸送方式，通過壓濾裝置上方敞口處，直接將污泥投入壓濾裝置。四周和底部受自重壓力作用，開始邊投料邊泄壓邊排放廢液;
11)放置配重。在污泥到達一定高度后，停止污泥投放。頂部先放置鋼板，再放置已經盛滿水的噸桶，由中間往周邊均勻?qū)ΨQ放置，加速廢液排放，縮短排放時間;
12)卸下配重。設定時間，滿足干渣含水率要求時，由周邊往中間均勻?qū)ΨQ卸載;
13)自卸干渣。挪開臨時支撐，撥開低端活動門鎖扣，降低液壓缸高度，干渣順勢傾倒出壓濾裝置;
14)干渣集中堆放;
15)作業完成。鎖定活動門鎖扣，提升液壓缸，架設臨時支撐，進入下一循環作業;
16)重復步驟10)～13)，利用時間差，可以多臺壓濾裝置連續作業，提高功效。
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟1)中，就近規劃安裝壓濾裝置，減少投料距離，縮短固液分離時間;
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟1)中，根據污泥不同的介質，設置不同的傾角，選擇不同的液壓缸承壓能力和行程;
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟1)中，低端的液壓缸升降端朝下，防止液壓缸受污泥介質腐蝕，做好防護措施;
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟7)中，主次梁下臨時支撐宜靠低端液壓缸外側設置，作業時固定當支撐，卸載時放倒，方便操作;
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟8)～9)中，根據污泥所含的酸堿度不同，選擇不同材質的濾網和濾布，該部分屬于易損件，應該勤觀察，勤更換，以確保壓濾效果;
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟11)中，宜根據不同介質的污泥，干渣含水率要求，設置配重。配重越重，時間越長，污泥固液分離效果越好。
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟11)～12)中，裝卸壓濾裝置配重時，必須做到均勻?qū)ΨQ裝卸，防止偏心荷載引起壓濾裝置傾覆;
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟13)中，低端卸料活動門宜安裝在壓濾裝置外側，活動門設在下半部，便于出料、開啟或關閉。開關過程中，時刻檢查該部位濾網和濾布的咬合情況;
在上述污泥固液分離的脫水壓濾裝置實施前，最好在步驟16)中，若污泥存量大，可以選擇短向并排設置，統一進出料方向，便于流水作業，利于集中填料和運輸堆放。
