申請日2015.10.28

　　公開(公告)日2016.02.03

　　IPC分類號B01D53/32

　　摘要

　　本發明公開了一種垃圾中轉站垃圾壓縮箱及滲濾液 惡臭氣體的凈化系統，包括垃圾壓縮箱體(1)和固定設置在壓縮箱體(1)上的集氣罩(2)、低溫等離子體反應裝置(3)、風機(4)、切換風閥(5)、排氣口(6)、曝氣頭(7)，集氣罩(2)的頂部通過管路依次與低溫等離子體反應裝置(3)、風機(4)、切換風閥(5)連接，壓縮箱體(1)下方設置滲濾液池(8)，所述的氣體切換風閥(5)分別與排氣口(6)、曝氣頭(7)連接，曝氣頭(7)位于滲濾液池(8)上方。該裝置收集將惡臭氣體封閉在相對密閉的環境中，提高對惡臭氣體的收集效率，采用低溫等離子體反應裝置除臭殺菌效率高，且無二次污染，操作簡單可靠。

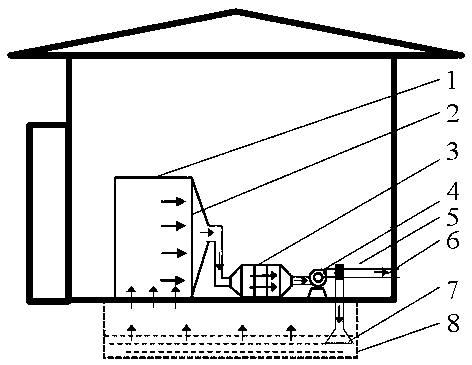

　　摘要附圖



　　權利要求書

　　1.一種垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統，其特征在于，該系統包括垃圾壓縮箱體(1)和固定設置在壓縮箱體(1)上的集氣罩(2)、低溫等離子體反應裝置(3)、風機(4)、切換風閥(5)、排氣口(6)、曝氣頭(7)，集氣罩(2)罩的頂部通過管路依次與低溫等離子體反應裝置(3)、風機(4)、切換風閥(5)連接，壓縮箱體(1)下方設置滲濾液池(8)，所述的氣體切換風閥(5)分別與排氣口(6)、曝氣頭(7)連接，曝氣頭(7)位于滲濾液池(8)上方。

　　2.如權利要求1所述的垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統，其特征在于，上述集氣罩(2)入口設置有金屬濾網，金屬濾網的網孔為10-30目。

　　3.如權利要求1所述的垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統，其特征在于，上述的低溫等離子體反應裝置(3)包括低溫等離子體反應管、低溫等離子體電源，低溫等離子體反應管為線筒式低溫等離子體反應管陣列分布，單根管長度為500-800mm，內筒體直徑為90-110mm，低溫等離子體電源為高壓脈沖電源，其頻率為20kHz，最大功率為2kW。

　　4.如權利要求1所述的垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統，其特征在于，上述的曝氣頭(7)為錐形。

　　5.如權利要求1所述的垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統，其特征在于，上述垃圾壓縮箱體(1)包括箱體和裝在箱體上垃圾車進入垃圾壓縮箱的卷門。

　　說明書

　　垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統

　　技術領域

　　本發明涉及一種垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統，屬于環境保護的氣體的凈化領域。

　　背景技術

　　城市垃圾中轉站是垃圾中轉、壓縮、輕量化的重要場所，由于生活垃圾一般含有較多的有機物和一定的水份，在垃圾傾倒及垃圾滲濾液中由于通風不好易受到微生物的作用會產生發酵臭氣，其主要成份為H2S和NH3，此外還有甲硫醇、甲胺、甲基硫等有機氣體等。以上氣體揮發性較大，而且部分氣體有毒發臭，刺激性氣味大，給周圍的空氣環境質量帶來嚴重污染，對居民和衛生保潔工作人員的工作、生活和身心健康造成很大危害。尤其是炎熱的夏季，垃圾收集點、中轉站附近的異惡臭味更加嚴重，環境污染更加嚴重。

　　垃圾站消除異臭味的傳統方法主要有藥液噴淋法、生物除臭法、活性炭吸附法等，其中，藥液噴淋法處理的中間產物過程中，噴射的藥液飄浮在環境中，尤其是對長期在中轉站工作的環衛工人有較大的危害;生物濾池法處理采用方法是非水溶性的惡臭氣體處理方法，不能即開即用，不合適垃圾中轉站即時除臭。近年來，低溫等離子體廢氣治理技術開始應用于垃圾站除臭，其處理廢氣在于通過高能或者高活性自由基，將有害廢氣分子在瞬間進行分解或者氧化，降解成二氧化碳和水等無毒物質，技術簡單可靠，裝置即開即用，特別是適用范圍廣、對不同的臭氣分子都有較好的處理效果。該技術的不足之處是在除臭過程中會產生大量的臭氧而形成二次污染;另外，惡臭氣體高效收集也存在不足。

　　發明內容

　　本發明的目的在于針對現有技術存在的問題提出一種垃圾中轉站垃圾壓縮箱及滲濾液惡臭氣體的凈化系統，該系統將收集惡臭氣體封閉在相對密閉的環境中，采用低溫等離子體反應裝置除臭殺菌效率高，且無二次污染，操作簡單可靠。

　　本發明提供一種垃圾中轉站垃圾壓縮箱和滲濾液惡臭氣體的凈化系統，包括垃圾壓縮箱體1和固定設置在壓縮箱體1上的集氣罩2、低溫等離子體反應裝置3、風機4、切換風閥5、排氣口6、曝氣頭7，集氣罩2罩的頂部通過管路依次與低溫等離子體反應裝置3、風機4、切換風閥5連接，壓縮箱體1下方設置滲濾液池8，所述的氣體切換風閥5分別與排氣口6、曝氣頭7連接，曝氣頭7位于滲濾液池8上方。

　　上述集氣罩2入口設置有金屬濾網，金屬濾網的網孔為10-30目。

　　上述的低溫等離子體反應裝置3包括低溫等離子體反應箱、低溫等離子體電源，低溫等離子體反應箱為線筒式低溫等離子體反應管陣列分布，單根管長度為500-800mm，內筒體直徑為90-110mm，低溫等離子體電源為高壓脈沖電源，其頻率為20kHz，最大功率為2kW。

　　上述的曝氣頭7為錐形。

　　上述垃圾壓縮箱體1包括箱體和裝在箱體上垃圾車進入垃圾壓縮箱的卷門。

　　與現有技術相比，本發明具有如下有益效果：

　　(1)本發明的裝置將惡臭氣體集中在相對封閉的環境中，提高對惡臭氣體的收集效率;

　　(2)本發明的裝置應用低溫等離子體反應裝置，對垃圾滲濾液和氣體除臭，其惡臭氣體在瞬間進行分解或者氧化，降解成二氧化碳和水等無毒物質，技術簡單可靠，裝置即開即用，特別是適用范圍廣、同時減少二次污染。
