申請日2015.11.11
公開(公告)日2016.04.27
IPC分類號C02F11/12; C02F11/14
摘要
本實用新型提供了一種一站式可移動污泥脫水集成裝置，其核心脫水技術采用疊螺式污泥脫水，整套系統解決了傳統污泥處理設備容易堵塞、固定資產投入大、運行成本高、進泥污泥濃度要求高、靈活性差等問題�，F(xiàn)有的污泥脫水裝置，對于每天供水量在10萬m3以下的小規模自來水廠而言，其運行和維護成本比較高。移動式污泥脫水集成裝置是通過車載實現可移動式污泥脫水處理終端，可將濃縮污泥(含水率95%-97%)或低濃度污泥(含水率97%-99.7%)進一步脫水制成泥餅(含水率60%-80%)，單套最大處理能力可達450kg*DS/h。一站式可移動污泥脫水集成裝置特別適用于中小型自來水廠的污水處理、建筑泥漿水、疏浚污泥、突發事件中的污水處理等無需或無法前期投入建設固定污水污泥處理設施的領域。
權利要求書
1.一種一站式可移動污泥脫水集成裝置，含有汽車載體(1)，所述汽車載體(1)上安裝有自動控制模塊(3)、進泥模塊(4)、絮凝混合模塊(5)、疊螺式污泥脫水模塊(6)和出泥模塊(7);所述進泥模塊(4)、絮凝混合模塊(5)、疊螺式污泥脫水模塊(6)和出泥模塊(7)通過管道依次連接;所述自動控制模塊(3)用于控制各個模塊自動工作。
2.根據權利要求1所述集成裝置，其特征在于，所述絮凝混合模塊(5)通過管道進一步外接絮凝調制模塊(2)。
3.根據權利要求2所述集成裝置，其特征在于，所述絮凝調制模塊(2)采用三廂式配藥裝置，進一步還包括通過溶液儲存罐的液位計信號自動控制。
4.根據權利要求3所述集成裝置，其特征在于，所述絮凝混合模塊(5)用于將污泥與絮凝調制模塊(2)的PAM溶液進行充分混合，以形成礬花。
5.根據權利要求1-4任一權利要求所述集成裝置，其特征在于，所述疊螺式污泥脫水模塊含有過濾體和螺旋軸，其中，所述過濾體又分為濃縮部件和脫水部件。
6.根據權利要求5所述集成裝置，其特征在于，所述過濾體含有固定環和游動環，所述固定環和游動環間隔組合排列，所述螺旋軸貫穿每個固定環和游動環的圓心，并且可以相對游動。
7.根據權利要求6所述集成裝置，其特征在于，所述螺旋軸的螺距逐漸變小，所述固定環和游動環的間隙也逐漸變小，并且螺旋腔的體積不斷收縮。
8.根據權利要求6所述集成裝置，其特征在于，所述固定環和游動環相對移動，具有實現連續的自清洗的功能。
9.根據權利要求6-8任一權利要求所述集成裝置，其特征在于，所述一站式移動污泥脫水集成裝置采用的管道為自備的進泥軟管、出泥軟管或加藥軟管。
10.根據權利要求6-8任一權利要求所述集成裝置，其特征在于，所述模塊均集成在集裝箱內，所述集裝箱的長度規格選自10-40英尺，具備污泥脫水功能的集裝箱通過汽車載體實現移動功能。
說明書
一種一站式可移動污泥脫水集成裝置
技術領域
本實用新型涉及一種污泥脫水裝置，尤其涉及一種一站式可移動污泥脫水裝置。
背景技術
在當前水資源嚴重緊缺，水環境污染日益嚴重的情況下，針對我國當前約有95%以上的自來水廠排泥水未經處理的現狀，排泥水處理和污泥處置的重要意義越來越受到人們的重視。自來水廠的污泥主要由從原水中去除的有機物、無機物、重金屬元素等雜質及水處理過程中投加的混凝劑組成。該污泥在進行脫水處理后，有利于污泥的最終處置。
已知有多種方法可以對自來水廠污泥進行處理，現有的污泥脫水主要有以下幾種：
板框式污泥脫水機：在密閉的狀態下，經過高壓泵打入的污泥經過板框的擠壓，使污泥內的水通過濾布排出，達到脫水目的。此方式可以將污泥含水率降至55%～65%，但深度脫水前需對污泥進行有效調理，對污泥顆粒表面的有機物進行改性，或?qū)ξ勰嗟募?xì)胞和膠體結構進行破壞。目前，污泥的調理方法主要采用化學調理，向污泥中投加無機金屬鹽藥劑、各種污泥改性劑等調理劑，無機金屬鹽的不僅增加了污泥的外運量，更嚴重的是造成了二次污染;
帶式污泥脫水機：由上下兩條張緊的濾帶夾帶著污泥層，從一連串有規律排列的輥壓筒中呈S形經過，依靠濾帶本身的張力形成對污泥層的壓榨和剪切力，把污泥層中的毛細水?dāng)D壓出來，從而實現污泥脫水。此方式添加有機絮凝劑，可以將污泥含水率降至75%左右，而從污泥的處置及再利用角度出發，污泥填埋要求含水率小于60%。
離心式污泥脫水機：由轉載和帶空心轉軸的螺旋輸送器組成，污泥由空心轉軸送入轉筒，在高速旋轉產生的離心力下，污泥即被甩入轉腔內。由于比重不一樣，形成固液分離。污泥在螺旋輸送器的推動下，被輸送到轉鼓的錐端由出口連續排出;液環層的液體則由堰口連續“溢流”排至轉鼓外靠重力排出。此方式添加有機絮凝劑，可以將污泥含水率降至75%左右，而從污泥的處置及再利用角度出發，污泥填埋要求含水率小于60%。
現有污泥脫水技術主要有以下缺點：
容易堵塞。在固液分離過程中，不管是帶式和離心式的脫水機，板框式的脫水機，都存在著容易堵塞的現象。為了防止堵塞，上述各種機型都只能用大量的水來進行沖洗，這不僅造成水源浪費，而且大量的沖洗水增加了污水處理內循環的負擔。而且一旦堵塞，就必須停機檢修，造成脫水機不能連續運行，影響了企業或社會的正常生產運作。
固定資產投入大。使用傳統污泥脫水工藝及設備的自來水廠進行污泥脫水必然要投入大量的資金用于建設污泥脫水處理工藝相關的構筑物、采購污泥脫水處理設備等固定資產。在經濟欠發達地區、中小規模的自來水廠中，由于無法投入較大的固定資產，從而導致自來水廠污泥污水無法處理而直接外排。
運行成本高。傳統的污泥脫水設備運行成本高，除了巨額水電費之外，還有人工費、管理和維護等費用。即使有些自來水廠投入了污泥脫水工藝相關的固定資產，也存在因?yàn)楹笃诘母哳~運行成本而久置不用的現象。
占地面積大。傳統污泥處理設備要求低濃度污泥脫水必須經過濃縮后才能脫水，這就要求必須建設濃縮和貯存池來對低濃度污泥進行濃縮，不僅增加了固定資產的投入，還延長了污泥脫水處理周期，大幅增加了污泥脫水工藝的占地面積。
靈活性較差。傳統的污泥脫水處理設備為固定設施，不具備可移動性，無法靈活的進行污泥脫水處理。對于污泥脫水處理的新技術、新工藝也無法及時的做出更新。
本實用新型提供了一種一站式可移動污泥脫水集成裝置，其核心脫水技術采用疊螺式污泥脫水，整套系統解決了傳統污泥處理設備容易堵塞、固定資產投入大、運行成本高、進泥污泥濃度要求高、靈活性差等問題。現有的污泥脫水裝置，對于每天供水量在10萬m3以下的小規模自來水廠而言，其運行和維護成本比較高;此外，在出現突發或臨時的污泥處置需求時，若無及時的就地處理措施，將造成嚴重的環境污染和經濟損失。因此急需一種適合于小型污泥處理規模，并且能方便快捷移動的脫水系統。
實用新型內容

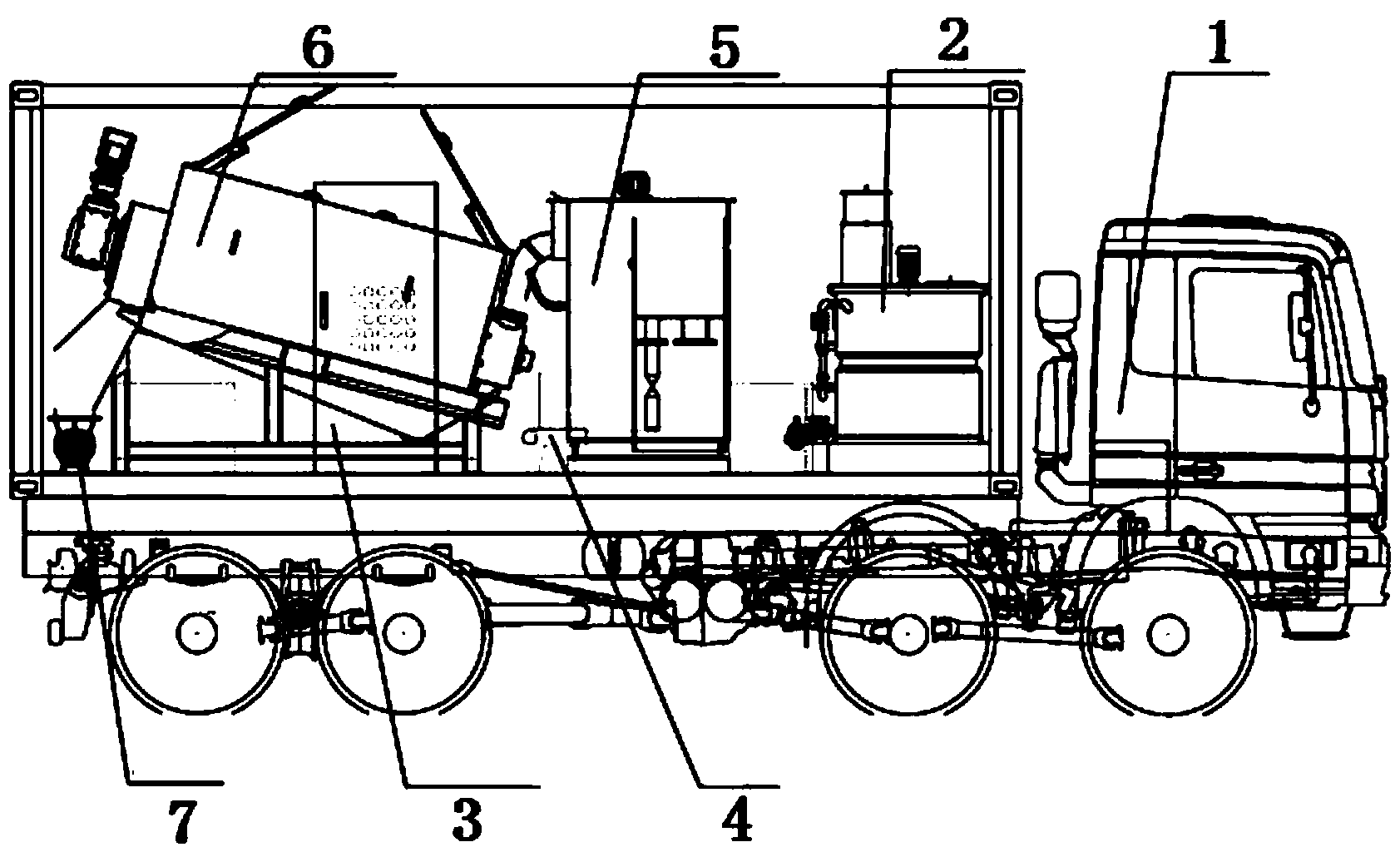

本實用新型提供一種一站式可移動污泥脫水集成裝置，含有汽車載體1，所述汽車載體1上安裝有自動控制模塊3、進泥模塊4、絮凝混合模塊5、疊螺式污泥脫水模塊6和出泥模塊7;所述進泥模塊4、絮凝混合模塊5、疊螺式污泥脫水模塊6和出泥模塊7通過管道依次連接;所述自動控制模塊3用于控制各個模塊自動工作。
其中，所述絮凝調制模塊2和絮凝混合模塊5通過管道外部連接，所述絮凝調制模塊用于配制絮凝劑，然后配制好的絮凝劑通過管道流向絮凝混合模塊，所述絮凝混合模塊用于污泥與絮凝劑混合調質，并且其出口與疊螺式污泥脫水模塊連接。所述疊螺式污泥脫水模塊出口與出泥模塊連接，另外，進泥模塊與處理現場的污泥濃縮池連接，出泥模塊與污泥運輸車連接。
優選地，所述一站式可移動污泥脫水集成裝置的進泥模塊進一步還包括進泥泵和配套的易拆卸管路。進泥泵將污泥池中存儲的污泥抽送到絮凝混合模塊，給整套裝置提供污泥原料。
優選地，所述絮凝調制模塊采用三廂式配藥裝置，進一步還包括通過溶液儲存罐的液位計信號自動控制。一旦液位計達到“低位”，觸發進水電磁閥打開，同時啟動干粉投加機，開始配藥，濃度可以調整。一旦液位計達到“高位”，此循環過程就停止，攪拌機繼續工作。絮凝藥劑采用PAM制備。
優選地，所述絮凝混合模塊用于將污泥與絮凝調制模塊的PAM溶液進行充分混合，以形成礬花。進一步，進入到疊螺式污泥脫水模塊進行壓榨脫水，混合槽內設有進泥口、溢流口、加藥口和放空口，并設有也為調節裝置，從而可以調節污泥的進給量。
優選地，疊螺式污泥脫水模塊是一站式可移動污泥脫水集成裝置的關鍵部件，主要由過濾體和螺旋軸組成，過濾體又分濃縮部件和脫水部件兩部分，固定環和游動環間隔組合排列，螺旋軸貫穿每個固定環和游動環的圓心。當污泥進入過濾體后，固定環和游動環相對游動，游動環對污泥進行剪切壓榨，使濾液通過固定環和游動環間隙快速向外排出，污泥迅速濃縮脫水，同時保證污泥向脫水部推移，當污泥進入到脫水部時，在濾腔內的空間不斷縮小，污泥內壓不斷增強，再加上出泥處背壓板的背壓作用，使其達到脫水，干泥不斷排出機外。
疊螺式污泥脫水模塊的運行狀態包括：濃縮、脫水、自清洗狀態。
(1)濃縮：當螺旋推動軸轉動時，設在推動軸外圍的多重固定環和游動環相對移動，在重力作用下，水從相對移動的固定環和游動環間隙中濾出，實現快速濃縮。
(2)脫水：經過濃縮的污泥隨著螺旋軸的轉動不斷往前移動;沿泥餅出方向，螺旋軸的螺距逐漸變小，固定環和游動環之間的間隙也逐漸變小，螺旋腔的體積不斷收縮;在出口處背壓板的作用下，內壓逐漸增強，在螺旋推動軸依次連續運轉推動下，污泥中的水分受擠壓排出，濾餅含固量不斷升高，最終實現污泥的連續脫水。
(3)自清洗：螺旋軸的旋轉，推動游動環不斷轉動，設備依靠固定環和游動環之間的移動實現連續的自清洗過程，從而巧妙地避免了傳統脫水機普遍存在的堵塞問題。
一種一站式可移動污泥脫水集成裝置使用方法包括以下步驟：S1：移動至待處理點，并與污泥濃縮池和自來水建立連接;S2：采用絮凝調制模塊進行絮凝劑配制;S3：在絮凝混合模塊內實現污泥與絮凝劑的充分混合，形成礬花;S4：“礬花”狀的污泥溢流至疊螺式污泥脫水模塊脫水，濾液排放至污水管網系統，泥餅通過出泥泵輸送至污泥運輸車。該系統可將自來水廠的濃縮污泥(含水率95%-97%)或低濃度污泥(含水率97%-99.7%)穩定脫水至含水率65%，使污泥體積明顯縮減，實現污泥處理減量化、穩定化、無害化。
一站式可移動污泥脫水集成裝置將疊螺式污泥脫水模塊、絮凝調制模塊、絮凝混合模塊、進泥模塊、出泥模塊、自動控制模塊集成在一個20英尺標準集裝箱內，具備污泥脫水功能的集裝箱通過汽車載體實現移動功能，或選自10-40英尺定制集裝箱。一站式可移動污泥脫水集成裝置自備進泥軟管、出泥軟管、加藥軟管及電纜，可快速移動至需要進行污泥脫水處理的地方，只需簡單快速的連接，為系統供電，即可實現抽取污泥→絮凝混合→脫水→泥餅輸送工藝流程，整個污泥脫水運行工藝實現全自動控制。
本實用新型要解決的技術問題是克服現有技術的不足，提供一種結構簡單，運行和維護成本低，機動靈活，脫水效果好的移動式污泥脫水系統。
與目前行業內常見的脫水設備相對比，一站式可移動污泥脫水集成裝置具有以下優點：
1、設備移動靈活
由于一站式可移動污泥脫水集成裝置配備了汽車載體，所以該套裝置可以方便快捷出現在需要進行污泥脫水處理的地方，靈活、方便，尤其適用于中小型污泥處理規模的處理現場。
2、體積小巧、功能齊全
一站式可移動污泥脫水集成裝置處理規模為10.8tDS/d(450kg*DS/h)，占地面積僅17.5m2(6600×2660×2700mm)。一站式可移動污泥脫水集成裝置具備完整的污泥脫水處理能力，并且自備對外管線及接口。系統運行現場只需連接污泥進泥口、脫水污泥出泥口、自來水接口，濾液回流口，動力電纜接口即可實現污泥脫水處理。
3、適用污泥濃度范圍廣(可達2000-50000mg/L)
待處理污泥濃度在2000-50000mg/L時，經過一站式可移動污泥脫水集成裝置處理后，自來水廠泥餅含水率可穩定在65%以下。
4、前期投入極低
一站式可移動污泥脫水集成裝置能滿足多個污泥待處理點進行污泥脫水處理。各污泥待處理點無需進行大量的前期投入(設施建設、設備購買等)，只需要有各自的貯泥罐，即可滿足污泥脫水處理需求。
5、備用率低
使用傳統污泥脫水工藝及設備通常在設計建造時需考慮設備備用，而一站式可移動污泥脫水集成裝置可采用多個污泥待處理點共用設備的模式，一套一站式可移動污泥脫水集成裝置可根據各污泥待處理點的實際情況進行合理調配，提高一站式可移動污泥脫水集成裝置的使用飽和度，較大限度的降低投入成本。
6、全自動控制、運行管理簡單
一站式可移動污泥脫水集成裝置可實行24小時全自動控制，無需人員現場值守，系統脫水性能穩定，確保出泥含水率符合要求。
