申請日2017.11.02

　　公開(公告)日2018.01.26

　　IPC分類號C02F7/00; G05B13/04

　　摘要

　　本發明涉及一種曝氣污水處理系統及其多參數模糊控制方法。本發明的一個目的是提供一種曝氣污水處理系統，本發明的第二個目的是提供上述的系統的多參數模糊控制方法。本發明系統使用光伏電池作為能量來源，直流電機驅動曝氣機作為執行機構。其運行方式為，通過檢測污水支管和主管的液位值，以及傳遞的時間差，估算出污水流量;根據流量和入水口的電導率值、濁度值，計算出電機初始轉速。運行一定時間后，檢測出水口的電導率值和濁度值，根據其總量和變化率查模糊控制規則表，確定電機的實時轉速，避免能量浪費。

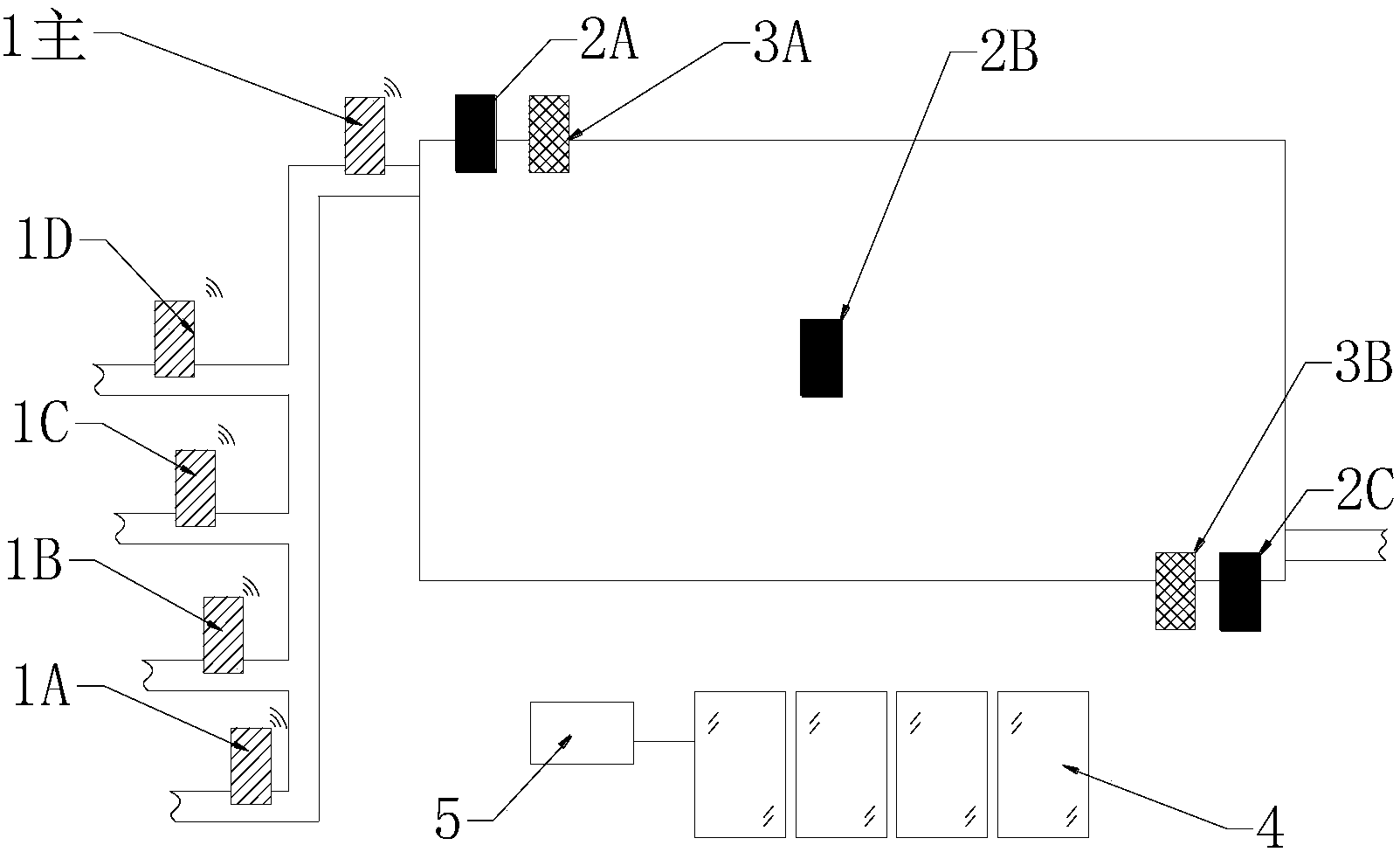

　　摘要附圖



　　權利要求書

　　1.一種曝氣污水處理系統，該系統包括曝氣池、電源單元、數據采集單元、控制單元和執行單元，曝氣池設置有由進水主管和多根進水支管，多根進水支管匯集連接進水主管，進水主管連接曝氣池，所述的電源單元為數據采集單元、控制單元和執行單元提供電源;其特征在于，所述的數據采集單元包括多級液位傳感器、電導率傳感器和濁度傳感器，在進水主管和多根進水支管分別設置所述的多級液位傳感器，進水主管的入口、曝氣池中央和排水口分別設置第一電導率傳感器、第二電導率傳感器和第三電導率傳感器，進水主管的入口和排水口分別設置第一濁度傳感器和第二濁度傳感器;所述的控制單元包括數據采集模塊控制器和中央處理器，多級液位傳感器、電導率傳感器和濁度傳感器通過數據采集模塊連接至中央處理器，中央處理器連接控制器;所述的執行單元包括直流電機和曝氣機，中央處理器通過對采集的數據進行處理，通過控制器輸出控制直流電機工作。

　　2.根據權利要求1所述的一種曝氣污水處理系統，其特征在于，電源單元包括太陽能光伏板、MPPT充電控制器和儲能電池，太陽能光伏板通過PPT充電控制器連接儲能電池。

　　3.根據權利要求1所述的一種曝氣污水處理系統，其特征在于，多級液位傳感器通過zigbee通信模塊連接至數據采集模塊，電導率傳感器和濁度傳感器使用電纜連接至數據采集模塊。

　　4.根據權利要求1所述的一種曝氣污水處理系統，其特征在于，控制器采用BLDC驅動器，直流電機采用BLDC電機。

　　5.一種權利要求1所述的曝氣污水處理系統的多參數模糊控制方法，其特征在于，該方法包括以下步驟：

　　1)將第一電導率傳感器和第一濁度傳感器測得的數值的偏差值加權處理，結合進水主管的入口污水流量，查模糊控制規則，得出對應的電機初始轉速值;入口污水流量為多根進水支管流量和，且各進水支管的管徑和傳感器位置均為固定值，通過進水主管、進水支管的液位傳感器的液位值，以及此液位值從支管傳遞至進水主管的時間差，估算出進入曝氣池的入口污水流量;

　　2)在系統運行特定時間后，檢測第三電導率傳感器和第二濁度傳感器的數值，根據傳感器數值變化的速度，定性判斷該次污水的特性，從而確定是否要進入第二階段，當出口處傳感器數值下降至特定值后，程序進入第二階段;

　　3)第二階段采用PID控制，其中Kp、Ki、Kd的數值需要根據傳感器的數值查模糊控制表;

　　Kp、Ki、Kd值的計算方式如下：

　　先將第二電導率傳感器和第二濁度傳感器測得的數值的偏差值加權處理后得出電導率+濁度偏差，再將第一電導率傳感器、第二電導率傳感器和第三電導率傳感器測得的數值的變化速度加權處理后得出電導率誤差變化率，把兩者者數值代入Kp、Ki、Kd值模糊控制規則表，分別得出該時刻的Kp、Ki、Kd值。

　　6.根據權利要求5所述的多參數模糊控制方法，其特征在于，采樣頻率根據電導率變化率的數值控制在數秒至數十秒之間。

　　說明書

　　一種曝氣污水處理系統及其多參數模糊控制方法

　　技術領域

　　本發明涉及一種曝氣污水處理系統及其多參數模糊控制方法。

　　背景技術

　　農村生活污水的排放量和污染物含量是不穩定的，受季節，人口流動等因素影響很大。傳統的分布式太陽能污水曝氣處理裝置是一個開環控制系統。若要保證最大排放時排污達標，則大部分時段消耗的能量是白白浪費的;反之若為了降低造價，降低光伏和儲能電池的容量，則可能在某些時段排放超標。最終只能在總投資和污染排放上做出平衡妥協。若能夠根據污染物含量調節曝氣裝置的功率，則既能降低成本又可以保證排放。最終實現在保證污水排放達標的前提下，盡可能節約能源。

　　對于目前的生活污水的主要水質指標為COD，標準測試為中和滴定法，需要采樣并返回實驗室檢測。大型污水廠使用的光譜式在線測試儀價格非常昂貴，不可能在農村的分散式污水處理中應用。

　　發明內容

　　為了解決上述的技術問題，本發明的一個目的是提供一種曝氣污水處理系統，本發明的第二個目的是提供上述的系統的多參數模糊控制方法。本發明可以對系統的運行進行智能化管理，系統運行狀態根據水質、水量的狀況而變化，達到無人值守、最大限度節能減排的目的。

　　為了實現上述的第一個目的，本發明采用了以下的技術方案：

　　一種曝氣污水處理系統，該系統包括曝氣池、電源單元、數據采集單元、控制單元和執行單元，曝氣池設置有由進水主管和多根進水支管，多根進水支管匯集連接進水主管，進水主管連接曝氣池，所述的電源單元為數據采集單元、控制單元和執行單元提供電源;所述的數據采集單元包括多級液位傳感器、電導率傳感器和濁度傳感器，在進水主管和多根進水支管分別設置所述的多級液位傳感器，進水主管的入口、曝氣池中央和排水口分別設置第一電導率傳感器、第二電導率傳感器和第三電導率傳感器，進水主管的入口和排水口分別設置第一濁度傳感器和第二濁度傳感器;所述的控制單元包括數據采集模塊控制器和中央處理器，多級液位傳感器、電導率傳感器和濁度傳感器通過數據采集模塊連接至中央處理器，中央處理器連接控制器;所述的執行單元包括直流電機和曝氣機，中央處理器通過對采集的數據進行處理，通過控制器輸出控制直流電機工作。

　　作為進一步改進，所述的電源單元包括太陽能光伏板、MPPT充電控制器和儲能電池，太陽能光伏板通過PPT充電控制器連接儲能電池。本發明利用太陽能光伏板進行光電轉換，為污水處理中的曝氣提供動力，并對設備運行進行智能化管理，系統運行狀態根據水質、水量的狀況而變化，達到無人值守、最大限度節能減排的目的。

　　作為進一步改進，所述的多級液位傳感器通過zigbee通信模塊連接至數據采集模塊，電導率傳感器和濁度傳感器使用電纜連接至數據采集模塊。

　　作為進一步改進，所述的控制器采用BLDC驅動器，直流電機采用BLDC電機。無論光伏電池還是蓄電池都只能提供低壓直流電，若使用交流電機就必須加入電能轉換環節。BLDC電機可以直接使用低壓直流電，避免了升壓-逆變-變頻這一系列環節帶來的能量損耗，降低了系統復雜度，提高了系統的可靠性。且BLDC機電效率更高，轉速調節精確，特別適合這類應用。

　　本發明的系統運行狀態根據水質、水量的狀況而變化，達到無人值守、最大限度節能減排的目的。

　　為了實現上述的第二個目的，本發明采用了以下的技術方案：

　　上述的曝氣污水處理系統的多參數模糊控制方法，該方法包括以下步驟：

　　1)將第一電導率傳感器和第一濁度傳感器測得的數值的偏差值加權處理，結合進水主管的入口污水流量，查模糊控制規則，得出對應的電機初始轉速值;入口污水流量為多根進水支管流量和，且各進水支管的管徑和傳感器位置均為固定值，通過進水主管、進水支管的液位傳感器的液位值，以及此液位值從支管傳遞至進水主管的時間差，估算出進入曝氣池的入口污水流量;

　　2)在系統運行特定時間后，檢測第三電導率傳感器和第二濁度傳感器的數值，根據傳感器數值變化的速度，定性判斷該次污水的特性，從而確定是否要進入第二階段，當出口處傳感器數值下降至特定值后，程序進入第二階段;

　　3)第二階段采用PID控制，其中Kp、Ki、Kd的數值需要根據傳感器的數值查模糊控制表;Kp、Ki、Kd值的計算方式如下：先將第二電導率傳感器和第二濁度傳感器測得的數值的偏差值加權處理后得出電導率+濁度偏差，再將第一電導率傳感器、第二電導率傳感器和第三電導率傳感器測得的數值的變化速度加權處理后得出電導率誤差變化率，把兩者者數值代入Kp、Ki、Kd值模糊控制規則表，分別得出該時刻的Kp、Ki、Kd值。

　　作為進一步改進，采樣頻率根據電導率變化率的數值控制在數秒至數十秒之間。

　　本發明的控制方法通過換算將污染物的實時濃度定性反饋給曝氣控制裝置，并通過控制算法，最終給出電機最佳工作功率，以達到最佳清污效果。

　　綜上所述，本發明通過實時監測被測對象污染物含量，使用模糊PID控制算法，自動調節系統輸出功率，最大程度節能。曝氣驅動系統采用BLDC調速裝置,當水中污染物發生變化時，控制器根據測得數值計算出當時所需的空氣量,利用BLDC電機控制器改變空氣壓縮機電機的轉速。當電機轉速降低時，可以極大地降低電機的軸功率，從而達到節能的效果。
