申請日2017.11.02

　　公開(公告)日2018.01.19

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種生活污水除臭裝置，包括殼體，所述殼體的上端開設有除臭劑進入開口和進水管，所述進水管的上部固定安裝有進水閥門，所述殼體的內部側壁安裝有水位高度傳感器,所述殼體的內部設有攪拌軸，所述攪拌軸的上方固定安裝有轉速感應器，所述轉速感應器的上端固定連接有變頻電機，所述攪拌軸下端固定連接有攪拌裝置，所述攪拌軸的外部固定連接有安裝架，所述安裝架的外部固定安裝控制開關和液晶顯示屏，所述安裝架與殼體的外部固定連接，所述殼體的底部設有殼體倉門，所述殼體倉門固定連接有出料管，發明結構簡單，通過設置轉速感應器，液晶顯示屏，水位高度傳感器和水位高度傳感器提高了工作效率。

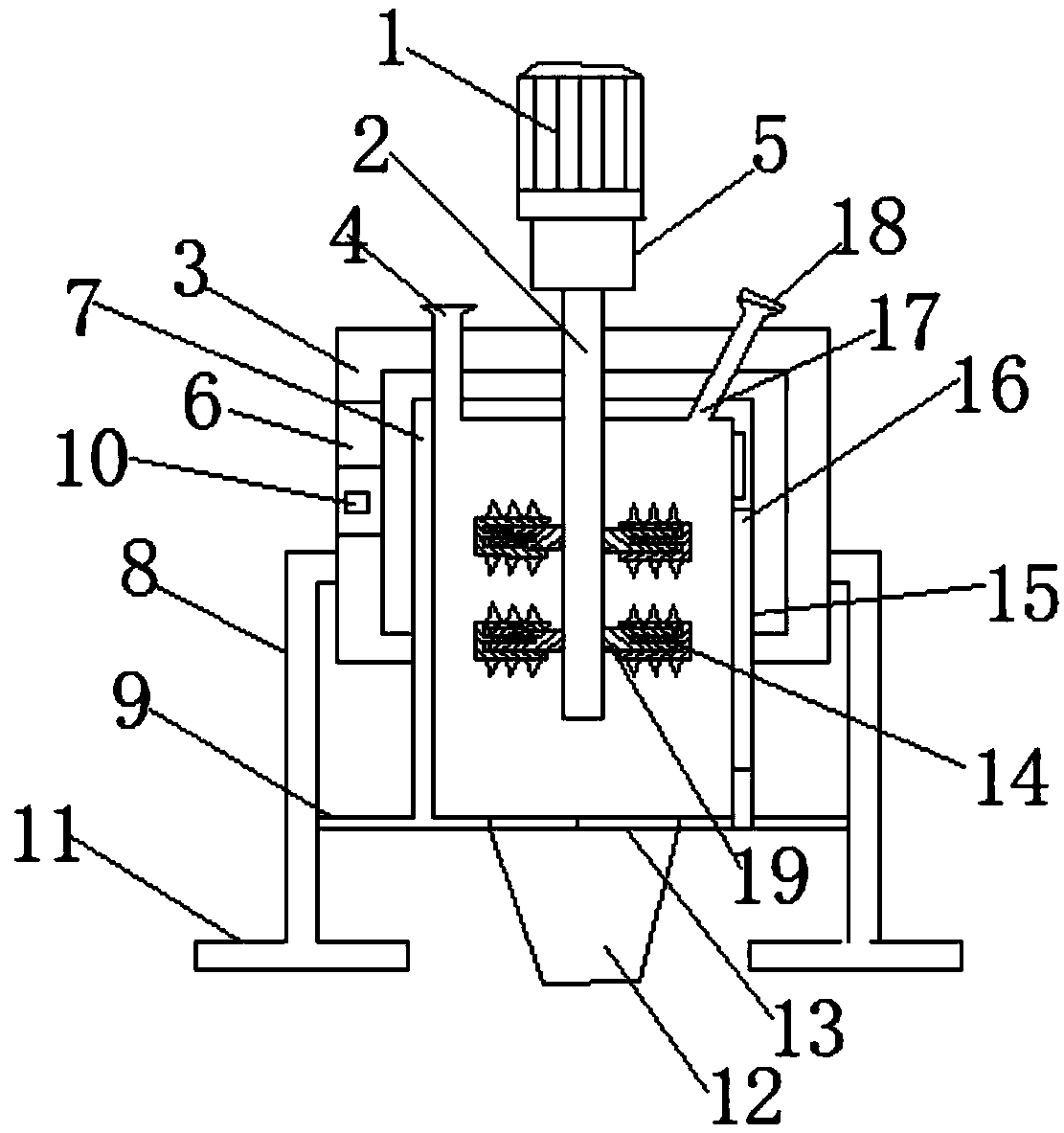

　　摘要附圖



　　權利要求書

　　1.一種生活污水除臭裝置，包括殼體(7)，其特征在于：所述殼體(7)的上端開設有除臭劑進入開口(4)和進水管(17)，所述進水管(17)的上部固定安裝有進水閥門(18)，所述殼體(7)的內部側壁安裝有水位高度傳感器(16),所述殼體(7)的內部設有攪拌軸(2)，所述攪拌軸(2)的上方固定安裝有轉速感應器(5)，所述轉速感應器(5)的上端固定連接有變頻電機(1)，所述攪拌軸(2)下端固定連接有攪拌裝置(14)，所述攪拌軸(2)的外部固定連接有安裝架(3)，所述安裝架(3)的外部固定安裝控制開關(10)和液晶顯示屏(6)，所述安裝架(3)與殼體(7)的外部固定連接，所述安裝架(3)固定連接第一支架(8)，所述第一支架(8)的底部設有底座(11)，所述第一支架(8)固定連接第二支架(9)，所述第二支架(9)與殼體(7)固定連接，所述殼體(7)的底部設有殼體倉門(13)，所述殼體倉門(13)固定連接有出料管(12)，所述控制開關(10)與液晶顯示屏(6)、轉速感應器(5)、水位高度傳感器(16)、進水閥門(18)、變頻電機(1)和殼體倉門(13)分別電性連接。

　　2.根據權利要求1所述的一種生活污水除臭裝置，其特征在于：所述轉速感應器(5)的型號為3638N-010。

　　3.根據權利要求1所述的一種生活污水除臭裝置，其特征在于：所述水位高度傳感器(16)的型號為4-20mA0-10v。

　　4.根據權利要求1所述的一種生活污水除臭裝置，其特征在于：所述殼體(7)的內部側壁固定連接鋼化透明玻璃(15)。

　　5.根據權利要求1所述的一種生活污水除臭裝置，其特征在于：所述攪拌裝置(14)包括支撐桿(19)，所述支撐桿(19)的一端與攪拌軸(2)固定連接，所述支撐桿(19)的另一端開設有滑移槽(20)，所述滑移槽(20)的內腔設有復位彈簧(21)，所述支撐桿(19)外部設有滑移套筒(22)，所述滑移套筒(22)的中部設有滑移桿(23)，所述滑移套筒(22)的外部設有攪拌葉片(24)。

　　說明書

　　一種生活污水除臭裝置

　　技術領域

　　發明涉及環保凈化相關裝置技術領域，具體為一種生活污水除臭裝置。

　　背景技術

　　隨著社會城市化、科技化、人性化的發展，人民生活水平得到了蓬勃的發展，越來越多的生活用水被利用和排放，隨之而來的是環保設備使用量的增加和生活污水污染問題的彰顯。污水處理設備能有效處理城區的生活污水，工業廢水等，避免污水及污染物直接流入水域，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。一方面，中國的污水處理能力尚跟不上用水規模的迅速擴張，管網、污泥處理等配套設施建設嚴重滯后。另一方面，中國的污水處理率與發達國家相比，還存在著明顯的差距，且處理設施的負荷率低�，F(xiàn)有廢水處理技術中的結構簡單，工藝復雜，凈化效果不明顯，消毒解毒效果差。

　　發明內容

　　發明的目的在于提供一種生活污水除臭裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，發明提供如下技術方案：一種生活污水除臭裝置，包括殼體，所述殼體的上端開設有除臭劑進入開口和進水管，所述進水管的上部固定安裝有進水閥門，所述殼體的內部側壁安裝有水位高度傳感器,所述殼體的內部設有攪拌軸，所述攪拌軸的上方固定安裝有轉速感應器，所述轉速感應器的上端固定連接有變頻電機，所述攪拌軸下端固定連接有攪拌裝置，所述攪拌軸的外部固定連接有安裝架，所述安裝架的外部固定安裝控制開關和液晶顯示屏，所述安裝架與殼體的外部固定連接，所述安裝架固定連接第一支架，所述第一支架的底部設有底座，所述第一支架固定連接第二支架，所述第二支架與殼體固定連接，所述殼體的底部設有殼體倉門，所述殼體倉門固定連接有出料管，所述控制開關與液晶顯示屏、轉速感應器、水位高度傳感器、進水閥門、變頻電機和殼體倉門分別電性連接。

　　優選的，所述轉速感應器的型號為3638N-010。

　　優選的，所述水位高度傳感器的型號為4-20mA0-10v。

　　優選的，所述殼體的內部側壁固定連接鋼化透明玻璃。

　　優選的，所述攪拌裝置包括支撐桿，所述支撐桿的一端與攪拌軸固定連接，所述支撐桿的另一端開設有滑移槽，所述滑移槽的內腔設有復位彈簧，所述支撐桿外部設有滑移套筒，所述滑移套筒的中部設有滑移桿，所述滑移套筒的外部設有攪拌葉片。

　　與現有技術相比，發明的有益效果是：此生活污水除臭裝置，結構設計合理，操作簡單，大大的降低了裝置的能耗，通過設置控制開關，轉速感應器，液晶顯示屏，水位高度傳感器提高了工作效率，減少了人工勞動工作量，利用滑移套改變了攪拌葉片在殼體中的周向位置，擴大了攪拌范圍，使用方便，提高了污水除臭的凈化效率。
