申請日2017.11.02
公開(公告)日2018.01.19
IPC分類號C02F9/04
摘要
本發明公開一種集裝箱式垃圾滲濾液處理系統及工藝，該處理系統包括集裝箱、設置在集裝箱外的取水裝置、加酸裝置以及設置在集裝箱內的原水罐、加酸攪拌泵、多介質過濾器、保安過濾器、阻垢劑添加裝置、第一級碟管式膜組、第二級碟管式膜組、產水罐與脫氣塔組合裝置、產水加堿裝置及膜清洗劑裝置;所述第一級碟管式膜組包括第一級高壓泵、第一級內循環泵和第一級碟管式反滲透膜組件，所述第二級碟管式膜組包括第二級高壓泵和第二級碟管式反滲透膜組件;所述產水罐與脫氣塔組合裝置包括脫氣塔、產水罐、清水循環泵和脫氣風機;本發明具有結構緊湊，自動化程度高、占地小，處理水質好的特點，適合于直接放置于戶外運行和移動式應急處理。

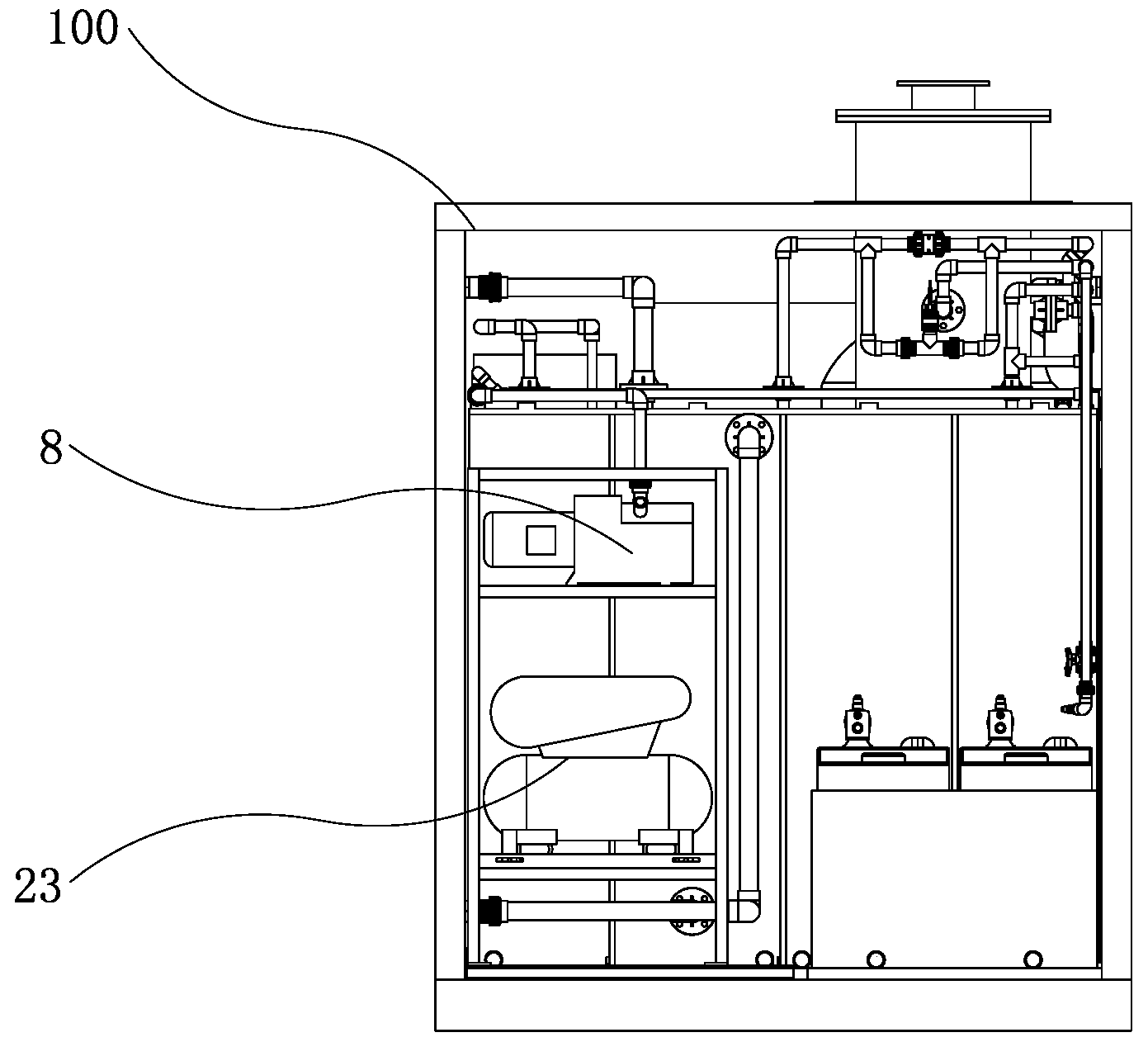

摘要附圖
權利要求書
1.一種集裝箱式垃圾滲濾液處理系統，其特征在于：包括集裝箱、設置在集裝箱外的取水裝置、加酸裝置以及設置在集裝箱內的原水罐、加酸攪拌泵、多介質過濾器、保安過濾器、阻垢劑添加裝置、第一級碟管式膜組、第二級碟管式膜組、產水罐與脫氣塔組合裝置、產水加堿裝置及膜清洗劑裝置;所述第一級碟管式膜組包括第一級高壓泵、第一級內循環泵和第一級碟管式反滲透膜組件，所述第二級碟管式膜組包括第二級高壓泵和第二級碟管式反滲透膜組件;所述產水罐與脫氣塔組合裝置包括脫氣塔、產水罐、清水循環泵和脫氣風機;
所述取水裝置出口接原水罐入口，所述加酸攪拌泵入口連接于原水罐底部，加酸攪拌泵出口接在原水罐頂部，所述加酸裝置出口與原水罐入口連接，所述原水罐出口通過進水管連接多介質過濾器入口，所述膜清洗劑裝置接入原水罐與多介質過濾器之間的管路中，所述多介質過濾器出口接保安過濾器入口，所述保安過濾器出口接第一級高壓泵入口，所述阻垢劑添加裝置接入保安過濾器與第一級高壓泵之間的管路中，所述第一級高壓泵出口接第一級循環泵入口，第一級循環泵出口接第一級碟管式反滲透膜組件入口，第一級碟管式反滲透膜組件濃水出口通過濃水管接第一級循環泵入口和排污水管而產水出口接第二級高壓泵入口，第二級高壓泵出口接第二級碟管式反滲透膜組件入口，第二級碟管式反滲透膜組件濃水出口通過濃水管接多介質過濾器入口和排污水管而產水出口通過產水管接脫氣塔入口，所述產水加堿裝置接入第二級碟管式反滲透膜組件與脫氣塔之間的管路，所述脫氣塔出口接產水罐入口，產水罐出口接清水循環水泵入口，清水循環水泵出口接排水管路和脫氣塔入口，所述脫氣風機設置在脫氣塔上。
2.如權利要求1所述的一種集裝箱式垃圾滲濾液處理系統，其特征在于：所述系統還包括PLC自動控制模塊，所述取水裝置、加酸裝置以及設置在集裝箱內的原水罐、加酸攪拌裝泵、多介質過濾器、保安過濾器、阻垢劑添加裝置、第一級碟管式膜組、第二級碟管式膜組、產水罐與脫氣塔組合裝置、產水加堿裝置及膜清洗劑裝置均與PLC自動控制模塊電連接。
3.如權利要求1所述的一種集裝箱式垃圾滲濾液處理系統，其特征在于：所述取水裝置包括帶過濾網的取水浮筒和取水泵取水泵設置于取水浮筒內，且取水浮筒和取水泵的比重略比滲濾液重，使得取水浮筒和取水泵可懸浮于滲濾液中，所述取水泵出口接一粗過濾器的入口，該粗過濾器的出口接原水罐入口。
4.如權利要求1所述的一種集裝箱式垃圾滲濾液處理系統，其特征在于：所述加酸裝置采用半地下方式放置，所述加酸攪拌泵采用臥式泵;所述原水罐還設有消泡裝置。
5.如權利要求1所述的一種集裝箱式垃圾滲濾液處理系統，其特征在于：所述第一級碟管式反滲透膜組件濃水出口的排污水管上接入第一級自動調壓閥，第二級碟管式反滲透膜組件濃水出口接多介質過濾器的管路上接入第二級自動調壓閥。
6.如權利要求1所述的一種集裝箱式垃圾滲濾液處理系統，其特征在于：在所述多介質過濾器與原水罐之間還接入一進水泵，該進水泵入口與原水罐出口以及第二級碟管式反滲透膜組件濃水出口連接，進水泵出口與多介質過濾器入口連接;
所述多介質過濾器采用設置多層濾料的玻璃鋼過濾器，所述系統還包括一設置在多介質過濾器上反洗裝置，反洗裝置包括自動閥和高壓反洗風機，所述自動閥采用氣動隔膜閥;
所述原水罐和脫氣塔及組合設計為一體，放置于集裝箱一側。
7.如權利要求1所述的一種集裝箱式垃圾滲濾液處理系統，其特征在于：所述第一級高壓泵和第二級高壓泵均采用柱塞泵，所述第一級高壓泵和第二級高壓泵均設置于一個獨立的不銹鋼機架中部，驅動電機設置于所述不銹鋼機架下部，第一級高壓泵和第二級高壓還通過皮帶與一驅動電機相連接，第一級高壓泵和第二級高壓的出口均采用高壓軟管連接于膜進料管路上。
8.如權利要求1所述的一種集裝箱式垃圾滲濾液處理系統，其特征在于：所述原水罐、加酸裝置、產水罐和阻垢劑添加裝置一同設置在集裝箱內一側，所述進水管、產水管、濃水管及排污水管則集中設置于集裝箱另外一側;集裝箱中部設置多介質過濾器、各個泵組和膜組;
所述集裝箱采用標準40尺集裝箱，集裝箱四周及頂部設置檢修門及開口，集裝箱底部涂有防腐涂層，集裝箱內壁形成保溫隔熱層，集裝箱頂部設置安全照明設施，集裝箱內還設置分體式空調和排氣扇。
9.一種集裝箱式垃圾滲濾液處理工藝，其特征在于，包括以下步驟：
步驟一、取水裝置從滲濾液調節池抽送滲濾液，經過粗過濾器后進入原水罐，通過原水罐上設置的加酸攪拌裝泵加酸并攪拌，調節滲濾液pH至偏酸性;
步驟二、通過進水泵將滲濾液從原水罐泵入多介質過濾器，通過多介質過濾器除去滲濾液中的懸浮物，經過多介質過濾器過濾的滲濾液通過阻垢劑加藥裝置添加阻垢劑，并通過保安過濾器，進入第一級高壓泵，第一級高壓泵提升壓力后進入第一級內循環泵;
步驟三、第一級高壓泵提升壓力后進入第一級內循環泵，第一內循環泵直接將滲濾液泵入第一級碟管式反滲透膜組件過濾濃縮，第一級碟管式反滲透膜組件濃水大部分回流至第一級內循環泵入口，另外一部分濃水經過第一級自動調壓閥進入排污管，第一級碟管式反滲透膜組件產水直接接入第二級高壓泵;
步驟四、第二級高壓泵出口將第一級碟管式反滲透膜組產水泵入第二級碟管式反滲透膜組件過濾濃縮，第二級碟管式反滲透膜組件的濃水直接返回至進水泵入口，第二級碟管式反滲透膜組件的產水通過產水加堿裝置適當調節pH后進入脫氣塔;
步驟五、產水從脫氣塔頂部淋洗下來流到產水罐內，脫氣塔的脫氣風機將產水中的異味吹脫，清水循環泵將產水罐中的產水未達標部分再次泵入脫氣塔，達標部分通過排水管路排放。
10.如權利要求9所述的一種集裝箱式垃圾滲濾液處理工藝，其特征在于：在多介質過濾器除去滲濾液中的懸浮物時，若多介質過濾器污堵，則通過高壓反洗風機進行反洗，且反洗采用原水反洗和高壓反洗風機進行濾料吹洗并行方式。
說明書
一種集裝箱式垃圾滲濾液處理系統及工藝
技術領域
本發明涉及廢水處理技術領域，尤其是指一種集裝箱式垃圾滲濾液處理系統及工藝。
背景技術
垃圾滲濾液是一種由于垃圾填埋或者堆放而產生的高濃度廢水，垃圾組份復雜多變，各地區垃圾滲瀝液的性質變化范圍較大，受填埋物種類、填埋方法、填埋場規模以及填埋周期、天氣變化等各種因素的影響，其水質具有如下特點：
(1)污染物成份復雜、水質波動較大;
(2)有機物濃度高即COD(化學需氧量)、BOD (生化需氧量或生化耗氧量)濃度高;
(3)氨氮濃度高;
(4)重金屬離子濃度和鹽份含量高。
鑒于滲濾液水質的上述特點，對于滲濾液處理工藝而言，設計以及工藝的選用需要滿足以下條件：
1)滿足水量變化的特點;
2)抗水質沖擊負荷能力強;
3)高COD、BOD 去除能力;
4)高效脫氮能力;
5)處理設施運行穩定，操作管理簡便。
近年來垃圾滲濾液處理逐漸形成了典型的處理工藝，如“厭氧+好氧+MBR+NF/RO”、“兩級碟管式反滲透DTRO”、“生化+高級氧化+過濾”、“蒸發濃縮”等幾種處理工藝，由于每個滲濾液水質實際狀況的不同，采用的工藝也多種多樣。典型的如小型的垃圾填埋場滲濾液處理，由于其水量小，采用生化工藝需要較大的占地，且受制于水量波動的因素生化處理較難控制，因此在一些寒冷、水質可生化性差等滲濾液處理上采用兩級碟管式反滲透DTRO處理工藝變成為一個主要選擇。近年來，由于老舊的滲濾液處理設施往往無法滿足處理能力，暴雨天氣又經常導致滲濾液水量暴漲，長期積存的難以生化的滲濾液越來越多因此急需一種可以直接進行滲濾液處理，濃縮減量化，處理水質能滿足排放標準，且系統可以快速部署的垃圾滲濾液處理裝置。
發明內容
本發明的目的在于提供一種集裝箱式垃圾滲濾液處理系統及工藝，該處理系統采用兩級碟管式反滲透(DTRO)處理工藝對垃圾滲濾液進行直接處理。該處理系統還具有結構緊湊，自動化程度高、占地小，處理水質好，適合于直接放置于戶外運行和移動式應急處理的特點。
為了達成上述目的，本發明的解決方案為：
一種集裝箱式垃圾滲濾液處理系統，包括集裝箱、設置在集裝箱外的取水裝置、加酸裝置以及設置在集裝箱內的原水罐、加酸攪拌泵、多介質過濾器、保安過濾器、阻垢劑添加裝置、第一級碟管式膜組、第二級碟管式膜組、產水罐與脫氣塔組合裝置、產水加堿裝置及膜清洗劑裝置;所述第一級碟管式膜組包括第一級高壓泵、第一級內循環泵和第一級碟管式反滲透膜組件，所述第二級碟管式膜組包括第二級高壓泵和第二級碟管式反滲透膜組件;所述產水罐與脫氣塔組合裝置包括脫氣塔、產水罐、清水循環泵和脫氣風機;
所述取水裝置出口接原水罐入口，所述加酸攪拌泵入口連接于原水罐底部，加酸攪拌泵出口接在原水罐頂部，所述加酸裝置出口與原水罐入口連接，所述原水罐出口通過進水管連接多介質過濾器入口，所述膜清洗劑裝置接入原水罐與多介質過濾器之間的管路中，所述多介質過濾器出口連接保安過濾器入口，所述保安過濾器出口接第一級高壓泵入口，所述阻垢劑添加裝置接入保安過濾器與第一級高壓泵之間的管路中，所述第一級高壓泵出口接第一級循環泵入口，第一級循環泵出口接第一級碟管式反滲透膜組件入口，第一級碟管式反滲透膜組件濃水出口通過濃水管接第一級循環泵入口和排污水管而產水出口接第二級高壓泵入口，第二級高壓泵出口接第二級碟管式反滲透膜組件入口，第二級碟管式反滲透膜組件濃水出口通過濃水管接多介質過濾器入口和排污水管而產水出口通過產水管接脫氣塔入口，所述產水加堿裝置接入第二級碟管式反滲透膜組件與脫氣塔之間的管路，所述脫氣塔出口接產水罐入口，產水罐出口接清水循環水泵入口，清水循環水泵出口接排水管路和脫氣塔入口，所述脫氣風機設置在脫氣塔上。
所述系統還包括PLC自動控制模塊，所述取水裝置、加酸裝置以及設置在集裝箱內的原水罐、加酸攪拌裝泵、多介質過濾器、保安過濾器、阻垢劑添加裝置、第一級碟管式膜組、第二級碟管式膜組、產水罐與脫氣塔組合裝置、產水加堿裝置及膜清洗劑裝置均與PLC自動控制模塊電連接。
所述取水裝置包括帶過濾網的取水浮筒和取水泵取水泵設置于取水浮筒內，且取水浮筒和取水泵的比重略比滲濾液重，使得取水浮筒和取水泵可懸浮于滲濾液中，所述取水泵出口接一粗過濾器的入口，該粗過濾器的出口接原水罐入口。
所述加酸裝置采用半地下方式放置，所述加酸攪拌泵采用臥式泵;所述原水罐還設有消泡裝置。
所述第一級碟管式反滲透膜組件濃水出口的排污水管上接入第一級自動調壓閥，第二級碟管式反滲透膜組件濃水出口接多介質過濾器的管路上接入第二級自動調壓閥。
在所述多介質過濾器與原水罐之間還接入一進水泵，該進水泵入口與原水罐出口以及第二級碟管式反滲透膜組件濃水出口連接，進水泵出口與多介質過濾器入口連接。
所述多介質過濾器采用設置多層濾料的玻璃鋼過濾器，所述系統還包括一設置在多介質過濾器上反洗裝置，反洗裝置包括自動閥和高壓反洗風機，所述自動閥采用氣動隔膜閥。
所述原水罐和脫氣塔及產水罐采用PP材質水箱，并組合設計為一體，放置于集裝箱一側。
所述第一級高壓泵和第二級高壓泵均采用柱塞泵，所述第一級高壓泵和第二級高壓泵均設置于一個獨立的不銹鋼機架中部，驅動電機設置于所述不銹鋼機架下部，第一級高壓泵和第二級高壓還通過皮帶與一驅動電機相連接，第一級高壓泵和第二級高壓的出口均采用高壓軟管連接于膜進料管路上。
所述原水罐、產水罐和阻垢劑添加裝置一同設置在集裝箱內一側，所述進水管、產水管、濃水管及排污水管則集中設置于集裝箱另外一側;集裝箱中部設置多介質過濾器、各個泵組和膜組。
所述集裝箱采用標準40尺集裝箱，集裝箱四周及頂部設置檢修門及開口，集裝箱底部涂有防腐涂層，集裝箱內壁形成保溫隔熱層，集裝箱頂部設置安全照明設施，集裝箱內還設置分體式空調和排氣扇。
一種集裝箱式垃圾滲濾液處理工藝，包括以下步驟：
步驟一、取水裝置從滲濾液調節池抽送滲濾液，經過粗過濾器后進入原水罐，通過原水罐上設置的加酸攪拌裝泵加酸并攪拌，調節滲濾液pH至偏酸性;
步驟二、通過進水泵將滲濾液從原水罐泵入多介質過濾器，通過多介質過濾器除去滲濾液中的懸浮物，經過多介質過濾器過濾的滲濾液通過阻垢劑加藥裝置添加阻垢劑，并通過保安過濾器，進入第一級高壓泵，第一級高壓泵提升壓力后進入第一級內循環泵;
步驟三、第一級高壓泵提升壓力后進入第一級內循環泵，第一內循環泵直接將滲濾液泵入第一級碟管式反滲透膜組件過濾濃縮，第一級碟管式反滲透膜組件濃水大部分回流至第一級內循環泵入口，另外一部分濃水經過第一級自動調壓閥進入排污管，第一級碟管式反滲透膜組件產水直接接入第二級高壓泵;
步驟四、第二級高壓泵出口將第一級碟管式反滲透膜組產水泵入第二級碟管式反滲透膜組件過濾濃縮，第二級碟管式反滲透膜組件的濃水直接返回至進水泵入口，第二級碟管式反滲透膜組件的產水通過產水加堿裝置適當調節pH后進入脫氣塔;
步驟五、產水從脫氣塔頂部淋洗下來流到產水罐內，脫氣塔的脫氣風機將產水中的異味吹脫，清水循環泵將產水罐中的產水未達標部分再次泵入脫氣塔，達標部分通過排水管路排放。
在多介質過濾器除去滲濾液中的懸浮物時，若多介質過濾器污堵，則通過高壓反洗風機進行反洗，且反洗采用原水反洗和高壓反洗風機進行濾料吹洗并行方式。
采用上述方案后，本發明將兩級碟管式反滲透處理機構全部集成安裝在一個集裝箱內，具有結構緊湊，自動化程度高、占地小，處理水質好，適合于直接放置于戶外運行和移動式應急處理，也適合于中小型垃圾滲濾液處理，應急處理等場合。
