申請日2015.10.28

　　公開(公告)日2016.01.13

　　IPC分類號E03B1/04

　　摘要

　　本發明涉及一種家用廢水收集利用裝置，包括箱體，所述箱體內腔的下部為儲水腔，所述儲水腔的底部設有排水口，所述箱體內腔的中部并列設有過濾腔和廢水進水臺，所述箱體的側壁上設有與所述過濾腔連通的過濾插口，所述過濾腔內設有過濾箱，所述過濾箱的一端穿過所述過濾插口插在所述過濾腔內，所述過濾箱的周邊與所述箱體的內壁密封抵接，所述廢水進水臺上設有隔板，所述隔板上設有過濾孔，所述隔板將所述廢水進水臺上方的腔室與所述過濾箱上方的腔室。過濾箱采用抽插的形式從過濾插口插在箱體內的過濾腔內，當過濾箱需要清洗和更換時，只需要將過濾箱從過濾插口抽出即可，操作方便簡單。

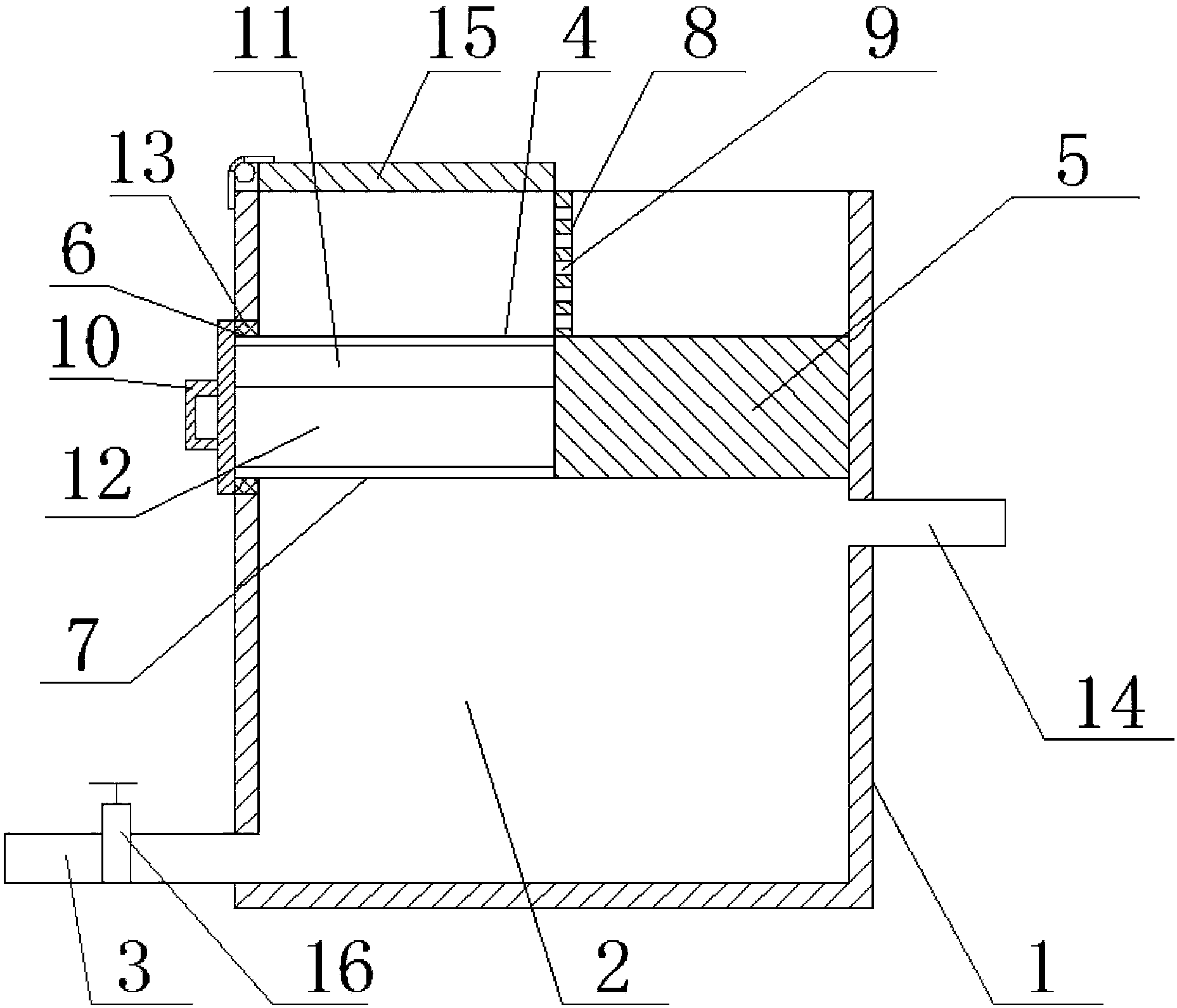

　　摘要附圖



　　權利要求書

　　1.一種家用廢水收集利用裝置，其特征在于，包括箱體(1)，所述箱體(1)內腔的下部為儲水腔(2)，所述儲水腔(2)的底部設有排水口(3)，所述箱體(1)內腔的中部并列設有過濾腔(4)和廢水進水臺(5)，所述箱體(1)的側壁上設有與所述過濾腔(4)連通的過濾插口(6)，所述過濾腔 (4)內設有過濾箱(7)，所述過濾箱(7)的一端穿過所述過濾插口(6) 插在所述過濾腔(4)內，所述過濾箱(7)的周邊與所述箱體(1)的內壁密封抵接，所述廢水進水臺(5)上設有隔板(8)，所述隔板(8)上設有過濾孔(9)，所述隔板(8)將所述廢水進水臺(5)上方的腔室與所述過濾箱 (7)上方的腔室。

　　2.根據權利要求1所述的一種家用廢水收集利用裝置，其特征在于，所述過濾箱(7)設在所述箱體(1)外的一端上設有抽拉把手(10)。

　　3.根據權利要求1所述的一種家用廢水收集利用裝置，其特征在于，所述過濾箱(7)內從上至下依次設有過濾網層(11)和活性炭過濾層(12)。

　　4.根據權利要求1至3任一項所述的一種家用廢水收集利用裝置，其特征在于，所述過濾插口(6)的周邊上設有密封墊(13)。

　　5.根據權利要求1至3任一項所述的一種家用廢水收集利用裝置，其特征在于，所述儲水腔(2)的上部設有與所屬箱體(1)外部連通的溢流管 (14)。

　　6.根據權利要求1至3任一項所述的一種家用廢水收集利用裝置，其特征在于，所述過濾腔(4)的豎直上方、所述箱體(1)的頂部設有蓋板(15)。

　　7.根據權利要求1至3任一項所述的一種家用廢水收集利用裝置，其特征在于，所述排水管上設有排水閥(16)。

　　說明書

　　一種家用廢水收集利用裝置

　　技術領域

　　本發明涉及環保技術領域，尤其涉及一種家用廢水收集利用裝置。

　　背景技術

　　生活中，我們時時處處都會用到水，洗菜、做飯、洗衣、洗澡、沖廁、拖地板等等，每完成一個生活步驟，可能就會產生不少污水。當今，全球性的水污染，水資源的過度消耗和管理不當已經造成可利用水資源水量和水質的大幅下降。

　　現有的廢水利用裝置一般采用在水箱內設置過濾層，將廢水注入到過濾層上，經過過濾層的過濾后使用，過濾層一般固定在水箱中，長時間使用后過濾層的過濾效果降低，當時過濾層的拆除非常麻煩。

　　發明內容

　　本發明所要解決的技術問題是提供一種能方便過濾箱清洗、安裝和更換的家用廢水收集利用裝置。

　　本發明解決上述技術問題的技術方案如下：一種家用廢水收集利用裝置，包括箱體，所述箱體內腔的下部為儲水腔，所述儲水腔的底部設有排水口，所述箱體內腔的中部并列設有過濾腔和廢水進水臺，所述箱體的側壁上設有與所述過濾腔連通的過濾插口，所述過濾腔內設有過濾箱，所述過濾箱的一端穿過所述過濾插口插在所述過濾腔內，所述過濾箱的周邊與所述箱體的內壁密封抵接，所述廢水進水臺上設有隔板，所述隔板上設有過濾孔，所述隔板將所述廢水進水臺上方的腔室與所述過濾箱上方的腔室。

　　本發明的有益效果是：過濾箱采用抽插的形式從過濾插口插在箱體內的過濾腔內，當過濾箱需要清洗和更換時，只需要將過濾箱從過濾插口抽出即可，操作方便簡單，帶過濾孔的隔板的設置能在將廢水注入到廢水進水臺后流入到過濾箱上方的過程中對廢水進行初步過濾，避免較大垃圾郵箱過濾箱的使用壽命。

　　在上述技術方案的基礎上，本發明還可以做如下改進。

　　進一步，所述過濾箱設在所述箱體外的一端上設有抽拉把手。

　　采用上述進一步方案的有益效果是：拉伸把手的設置方便過濾箱的抽出。

　　進一步，所述過濾箱內從上至下依次設有過濾網層和活性炭過濾層。

　　采用上述進一步方案的有益效果是：采用多層過濾，提高過濾的效果，并且過濾網層過濾后在經過活性炭過濾層過濾，能提高活性炭過濾層的使用壽命。

　　進一步，所述過濾插口的周邊上設有密封墊。

　　采用上述進一步方案的有益效果是：密封墊的設置提高過濾箱與過濾插口之間的密封性。

　　進一步，所述儲水腔的上部設有與所屬箱體外部連通的溢流管。

　　采用上述進一步方案的有益效果是：溢流管能避免儲水腔儲水過多。

　　進一步，所述過濾腔的豎直上方、所述箱體的頂部設有蓋板。

　　進一步，所述排水管上設有排水閥。

　　采用上述進一步方案的有益效果是：排水閥的設置能實現按需求排水。
