申請日2017.11.03

　　公開(公告)日2018.03.20

　　IPC分類號C22B7/00; C22B3/24; C22B15/00; C25C1/12

　　摘要

　　本發明涉及環保、化工技術領域，具體是指一種銅箔廢水中銅回收利用工藝，其特征在于，包括如下步驟：銅箔廢水預處理;對預處理之后的銅箔廢水進行逐級濃縮得富銅溶液;富銅溶液回到前端系統重新利用或電解富銅溶液中的銅得半成品銅板或通過蒸發系統，把鹽分蒸成固體銅鹽，回收利用。所述預處理裝置和進口耐酸高壓膜均設置在固定機架上，所述機架是用方通焊接，接頭用鎖扣式連接。本發明的優點在于：設備結構穩定，成本低，回收銅效率高，節省生產成本，降低廢水排放量，有利于保護環境，水體回用，節省用水量，杜絕二次污染，體現循環經濟思想。

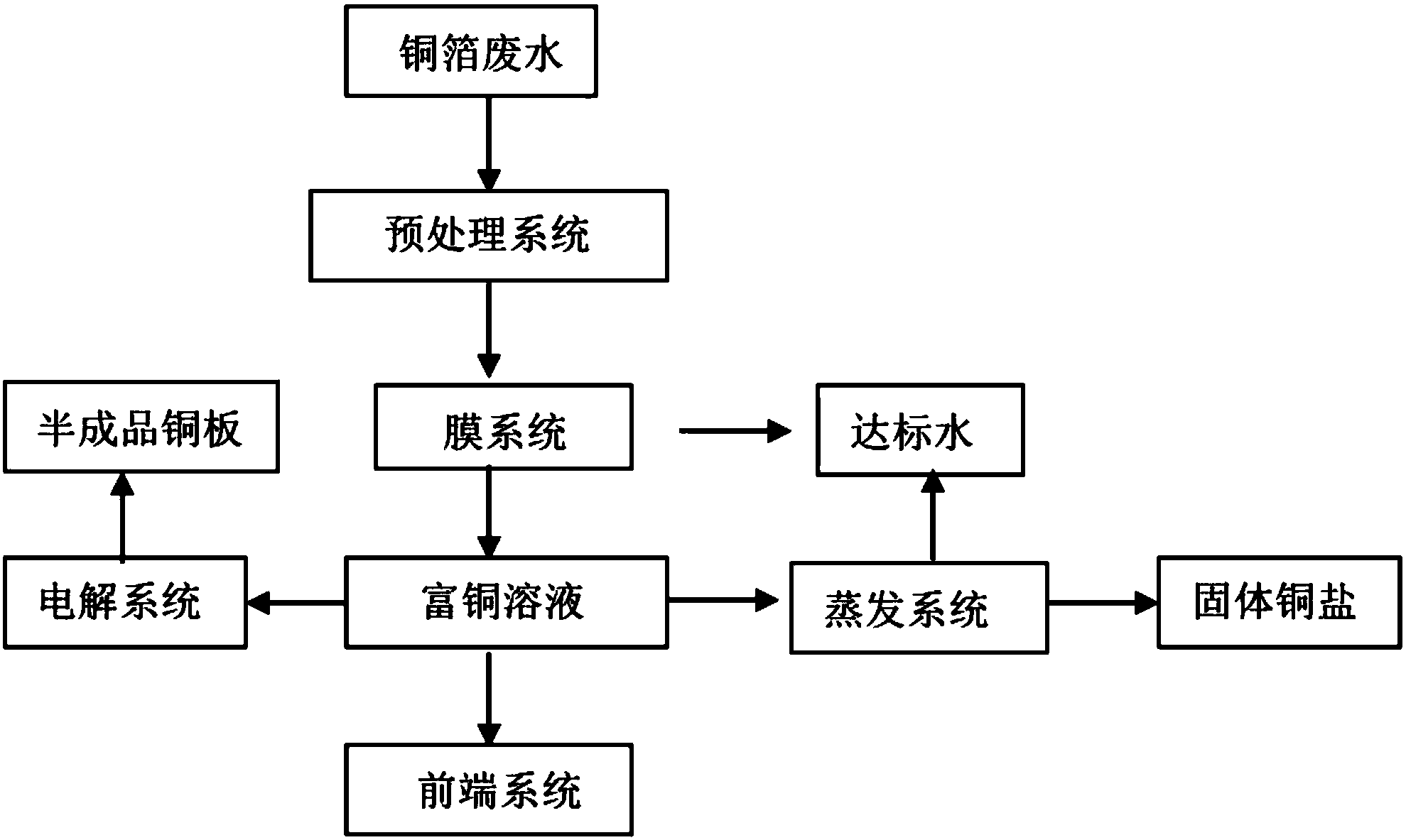

　　摘要附圖



　　權利要求書

　　1.一種銅箔廢水中銅回收利用工藝，其特征在于，包括如下步驟：銅箔廢水預處理;對預處理之后的銅箔廢水進行逐級濃縮得富銅溶液;富銅溶液回到前端系統重新利用或通過電解富銅溶液中的銅得半成品銅板或通過蒸發系統，把鹽分蒸成固體銅鹽，回收利用。

　　2.根據權利要求1所述的一種銅箔廢水中銅回收利用工藝，其特征在于它具體包括以下步驟：

　　(1)所述預處理部分采用化學結合物理的方式將銅箔廢水中難處理的污染物變成易于濃縮分離的化學物，使六價鉻、含氰化學物等能達到技術要求;

　　(2)采取一種進口耐酸高壓膜，使用旋轉木馬式樹脂吸附法濃縮銅，將廢水中銅離子的濃度100～300mg/L濃縮30-50倍至3-15g/L，得富銅溶液和達標水;

　　(3)所得富銅溶液可以回到前端系統重新利用，也可以采取電解還原法，把富銅溶液中的銅電解成半成品銅板，也可以通過高效節能蒸發器，把鹽分蒸成固體銅鹽，再回收利用。

　　3.根據權利要求1所述的一種銅箔廢水中銅回收利用工藝，其特征在于：所述預處理裝置和進口耐酸高壓膜均設置在固定機架上，所述機架是用方通焊接，接頭用鎖扣式連接。

　　4.根據權利要求2所述的一種銅箔廢水中銅回收利用工藝，其特征在于：所述步驟(1)中化學結合物理的方式可以為化學還原法、離子交換法結合活性炭吸附和反滲透技術。

　　5.根據權利要求2所述的一種銅箔廢水中銅回收利用工藝，其特征在于：所述步驟(2)中旋轉木馬式樹脂吸附法為采用樹脂床A、樹脂床B、樹脂床C輪流倒換進行吸附，然后再把吸附的富含重金屬溶液排放出來。

　　說明書

　　一種銅箔廢水中銅回收利用工藝

　　技術領域

　　本發明涉及環保、化工技術領域，具體是指一種銅箔廢水中銅回收利用工藝。

　　背景技術

　　銅是一種過渡元素，化學符號Cu，純銅是柔軟的金屬，表面剛切開時為紅橙色帶金屬光澤，單質呈紫紅色。延展性好，導熱性和導電性高，因此在電纜和電氣、電子元件是最常用的材料，也可用作建筑材料，可以組成眾多種合金。銅合金機械性能優異，電阻率很低，其中最重要的數青銅和黃銅。此外，銅也是耐用的金屬，可以多次回收而無損其機械性能。

　　銅箔行業廢水中含有大量銅離子，傳統化學沉淀法去除后，作為污泥處理，處理效果不佳，浪費資源。

　　發明內容

　　本發明要解決的技術問題是解決目前銅箔廢水處理中存在的問題，提供一種銅箔廢水中銅回收利用工藝。

　　為解決上述技術問題，本發明提供的技術方案為：銅箔廢水預處理;對預處理之后的銅箔廢水進行逐級濃縮得富銅溶液;富銅溶液回到前端系統重新利用或通過電解富銅溶液中的銅得半成品銅板或通過蒸發系統，把鹽分蒸成固體銅鹽，回收利用。

　　所述的一種銅箔廢水中銅回收利用工藝，它具體包括以下步驟：

　　(1)所述預處理部分采用化學結合物理的方式將銅箔廢水中難處理的污染物變成易于濃縮分離的化學物，使六價鉻、含氰化學物等能達到技術要求;

　　(2)采取一種進口耐酸高壓膜，使用旋轉木馬式樹脂吸附法濃縮銅，將廢水中銅離子的濃度100～300mg/L濃縮30-50倍至3-15g/L，得富銅溶液和達標水;

　　(3)所得富銅溶液可以回到前端系統重新利用，也可以采取電解還原法，把富銅溶液中的銅電解成半成品銅板，也可以通過高效節能蒸發器，把鹽分蒸成固體銅鹽，再回收利用。

　　本發明與現有技術相比的有益效果是：設備結構穩定，成本低，回收銅效率高，節省生產成本，降低廢水排放量，有利于保護環境，水體回用，節省用水量，杜絕二次污染，體現循環經濟思想。

　　作為改進，所述預處理裝置和進口耐酸高壓膜均設置在固定機架上，所述機架是用方通焊接，接頭用鎖扣式連接，安裝拆卸方便。

　　作為改進，所述步驟(1)中化學結合物理的方式可以為化學還原法、離子交換法結合活性炭吸附和反滲透技術，處理效果更好。

　　作為改進，所述步驟(2)中旋轉木馬式樹脂吸附法為采用樹脂床A、樹脂床B、樹脂床C輪流倒換進行吸附，然后再把吸附的富含重金屬溶液排放出來，吸附效果顯著。
