申請日2015.11.24

　　公開(公告)日2016.04.27

　　IPC分類號G01N1/34

　　摘要

　　本實用新型涉及一種污水測試樣品處理裝置，包括進液腔、設置在進液腔下部的第一過濾板、設置在第一過濾板下部的下料腔、設置在下料腔下部的粉碎腔、設置在粉碎腔下部的第二過濾板、設置在第二過濾板下部的右集料腔、連接在粉碎腔左側下部的出料管、連接在出料管下部的左集料腔、連接在進液腔右側的供液管和連接在供液管下部的出液腔，出液腔下部右側連接有多個出液管，粉碎腔右側固定連接有支撐板，支撐板上部右側設置有集液腔。該實用新型裝置能有效地針對污水進行不同情況取樣，改善了取樣效果，方便根據需要針對污水的不同情況進行取樣測試，使用方便，改善了使用效果。

　　權利要求書

　　1.一種污水測試樣品處理裝置，其特征在于：包括進液腔、設置在進液腔下部的第一過濾板、設置在第一過濾板下部的下料腔、設置在下料腔下部的粉碎腔、設置在粉碎腔下部的第二過濾板、設置在第二過濾板下部的右集料腔、連接在粉碎腔左側下部的出料管、連接在出料管下部的左集料腔、連接在進液腔右側的供液管和連接在供液管下部的出液腔，所述出液腔下部右側連接有多個出液管，所述粉碎腔右側固定連接有支撐板，所述支撐板上部右側設置有集液腔;所述粉碎腔左右兩側分別設置有左電機和右電機，所述粉碎腔內部左右兩側分別設置有左擠壓輥輪和右擠壓輥輪，所述左電機和左擠壓輥輪之間連接有左傳動帶，所述右電機和右擠壓輥輪之間連接有右傳動帶;所述支撐板下部左側設置有抽液機，所述抽液機下部連接有抽液管，所述抽液管左側連接有過濾器，所述抽液機上部連接有上液管，所述上液管上部與出液腔下部左側相連接。

　　2.根據權利要求1所述的污水測試樣品處理裝置，其特征在于：所述下料腔下部設置有下料開關。

　　說明書

　　污水測試樣品處理裝置

　　技術領域

　　本實用新型屬于污水測試技術領域，具體涉及一種污水測試樣品處理裝置。

　　背景技術

　　目前，對進入江、河、湖、庫、海洋等地表水體的污染物質及滲透到地下水中的污染物質進行經常性監測，可以掌握水質現狀及發展趨勢。污水水體不僅包括水，而且還包括水中共存的懸浮物、底質和水生生物等。為了確保測試結果的科學性，水質監測及評價應該包括水相、固相和生物相，才能得出全面、正確的結論。因此，在測試污水樣品時，需要對污水中的不同成分都進行測試，得到相應的數據，再將數據進行匯總，得出最終的結果。

　　實用新型內容

　　本實用新型的目的在于提供一種污水測試樣品處理裝置，以便更好地改善污水測試樣品處理效果，方便根據需要取樣測試，使用方便。

　　為了實現上述目的，本實用新型的技術方案如下。

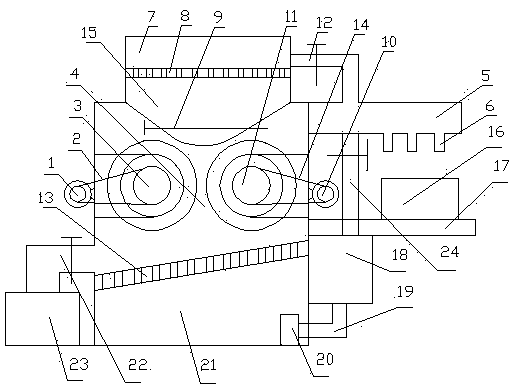

　　一種污水測試樣品處理裝置，包括進液腔、設置在進液腔下部的第一過濾板、設置在第一過濾板下部的下料腔、設置在下料腔下部的粉碎腔、設置在粉碎腔下部的第二過濾板、設置在第二過濾板下部的右集料腔、連接在粉碎腔左側下部的出料管、連接在出料管下部的左集料腔、連接在進液腔右側的供液管和連接在供液管下部的出液腔，出液腔下部右側連接有多個出液管，粉碎腔右側固定連接有支撐板，支撐板上部右側設置有集液腔;粉碎腔左右兩側分別設置有左電機和右電機，粉碎腔內部左右兩側分別設置有左擠壓輥輪和右擠壓輥輪，左電機和左擠壓輥輪之間連接有左傳動帶，右電機和右擠壓輥輪之間連接有右傳動帶;支撐板下部左側設置有抽液機，抽液機下部連接有抽液管，抽液管左側連接有過濾器，抽液機上部連接有上液管，上液管上部與出液腔下部左側相連接。

　　進一步地，下料腔下部設置有下料開關。

　　該裝置中，將污水測試樣品倒入進液腔，水樣在進液腔內靜置沉淀一段時間，使水樣中的雜質沉淀到下料腔內。打開供液管上的閥門開關，進液腔內的上層清水從供液管進入出液腔，再從出液管流出，落入下方的集液腔內。對集液腔內收集的水進行測試，得出相應的數據。打開下料開關，下料腔內含有雜質的污水進入粉碎腔。啟動左電機和右電機，左傳動帶和右傳動帶分別帶動左擠壓輥輪和右擠壓輥輪轉動，將污水中的雜質粉碎。粉碎后的雜質落在第二過濾板上，利用第二過濾板進行過濾，將雜質顆粒擋在第二過濾板上，污水則從過濾孔進入右集料腔。打開出料管上的閥門開關，雜質沿著傾斜的第二過濾板下滑，從出料管進入左集料腔內進行收集。對左集料腔內收集的雜質進行測試，得到測量結果。打開抽液機，將右集料腔內的污水抽入抽液管。利用過濾器對抽入的污水進行過濾，去除其中的雜質。打開上液管上的閥門開關，污水從上液管進入出液腔，再從出液管落入集液腔內。對集液腔內的污水進行測試，得到相應的結果。

　　該實用新型的有益效果在于：該實用新型裝置能有效地針對污水進行不同情況取樣，改善了取樣效果，方便根據需要針對污水的不同情況進行取樣測試，使用方便，改善了使用效果。
