　　摘要

　　本實用新型公開了一種環保型的污水回收裝置，包括過濾器以及連接于過濾器兩端的收集箱和儲水器;收集箱的殼體由內殼和外殼構成，內殼和外殼之間填充有保溫隔音材料，收集箱的出水管上設有水泵，收集箱通過連接管與過濾器的進水口連接;過濾器包括前殼和后殼，前殼內設有吸附層，后殼的內部設置有有機濾芯，前殼和后殼之間設有隔板;儲水器連接于過濾器的出水口，儲水器殼體的內表面和外表面之間設有保溫層。本實用新型采用簡單的結構和方式來實現污水過濾的功能，過濾器各部件可被輕易拆解，方便清洗過濾內芯，更重要是，通過對污水的再利用，達到環保和節約用水的目的。

　　權利要求書

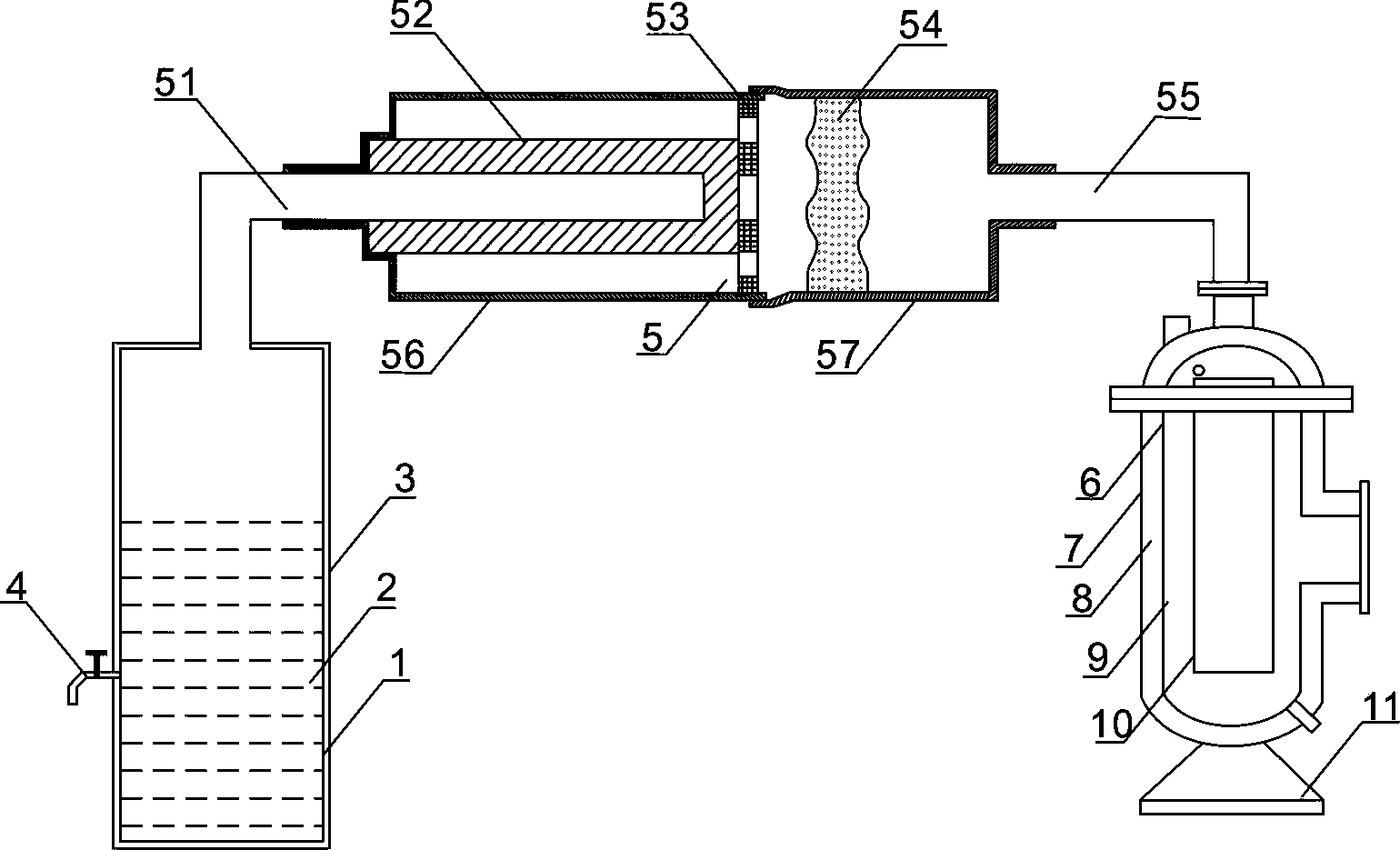

　　1.一種環保型的污水回收裝置，其特征在于：包括過濾器(5)以及連接于過濾器兩端的收集箱(9)和儲水器(2);所述收集箱(9)的殼體由內殼(6)和外殼(7)構成，所述內殼(6)和外殼(7)之間填充有保溫隔音材料(8)，所述收集箱(9)的出水管上設有水泵(10)，所述收集箱(9)通過連接管(55)與過濾器(5)的進水口連接;所述過濾器(5)包括前殼(57)和后殼(56)，所述前殼(57)內設有吸附層(54)，所述后殼(56)的內部設置有有機濾芯(52)，所述前殼(57)和后殼(56)之間設有隔板(53);所述儲水器(2)連接于過濾器(5)的出水口(51)，所述儲水器(2)殼體的內表面(1)和外表面(3)之間設有保溫層。

　　2.如權利要求1所述的污水回收裝置，其特征在于：所述儲水器(2)的側壁上設有出水管(4)。

　　3.如權利要求1所述的污水回收裝置，其特征在于：所述有機濾芯(52)軸向橫截面呈U形，且有機濾芯為PP棉濾芯。

　　4.如權利要求1所述的污水回收裝置，其特征在于：所述隔板(53)上設有若干通孔。

　　5.如權利要求1所述的污水回收裝置，其特征在于：所述吸附層(54)為活性炭。

　　6.如權利要求1所述的污水回收裝置，其特征在于：所述保溫隔音材料(8)為珍珠巖或機油。

　　7.如權利要求1所述的污水回收裝置，其特征在于：所述前殼(57)上設置有進水口，后殼(56)末端設置有出水口，而前殼和后殼連接。

　　8.如權利要求1所述的污水回收裝置，其特征在于：所述收集箱(9)的底部設有底座(11)。

　　說明書

　　一種環保型的污水回收裝置

　　技術領域

　　本實用新型涉及環保裝置，具體涉及到一種環保型的污水回收裝置。

　　背景技術

　　中國是一個缺水國家,污水處理及回用是開發利用水資源的有效措施。污水回用是將城市污水、工業污水通過膜生物反應器等設備處理之后,將其用于綠化、沖洗、補充觀賞水體等非飲用目的,而將清潔水用于飲用等高水質要求的用途。城市污水、工業污水就近可得,可免去長距離輸水，而實現就近處理實現水資源的充分利用，同時污水經過就近處理，也可防止污水在長距離輸送過程中造成污水滲漏，導致污染地下水源。污水回用已經在世界上許多缺水的地區廣泛采用,被認為21世紀污水處理最實用技術。

　　比如廁所用水箱實現定時定量供水，防止水的浪費。以及其它在用水裝置上所使用的污水處理裝置等。這些都是一種有效地節水方法。就家庭生活污水而言，其重復利用無疑是節約用水的一條重要而現實的途徑。但現有家庭所用的污水二次利用裝置，比較復雜，成本較高，一般家庭并不合適。也有的污水二次利用裝置，開始時使用效果還可以，一段時間后，使用效果變差，不能進行方便的清污處理，也不適合家庭使用。

　　實用新型內容

　　本實用新型的目的是提供一種環保型的污水回收裝置，通過對污水進行過濾再利用，達到環保和節約用水的目的。

　　為達上述目的，本實用新型所采用的技術方案是：提供一種環保型的污水回收裝置，包括過濾器以及連接于過濾器兩端的收集箱和儲水器;收集箱的殼體由內殼和外殼構成，內殼和外殼之間填充有保溫隔音材料，收集箱內設有水泵，收集箱通過連接管與過濾器的進水口連接;過濾器包括前殼和后殼，前殼內設有吸附層，后殼的內部設置有有機濾芯，前殼和后殼之間設有隔板;儲水器連接于過濾器的出水口，儲水器殼體的內表面和外表面之間設有保溫層。

　　優化的，儲水器的側壁上設有出水管;有機濾芯軸向橫截面呈U形，且有機濾芯為棉濾芯。

　　優化的，隔板上設有若干通孔;吸附層為活性炭;保溫隔音材料為珍珠巖或機油。

　　優化的，前殼上設置有進水口，后殼末端設置有出水口，而前殼和后殼連接;收集箱的底部設有底座。

　　綜上所述，本實用新型具有以下優點：

　　1、本實用新型采用簡單的結構和方式來實現污水過濾的功能，過濾器各部件可被輕易拆解，方便清洗過濾內芯，更重要是，通過對污水的再利用，達到環保和節約用水的目的。

　　2、本實用新型利用收集箱的殼體帶有填充的保溫隔音材料，減小了水泵運行時產生的噪音，具有環保節能的作用，并且克服了收集箱外表面產生水珠的弊端。

　　3、儲水器殼體的內表面和外表面之間設有保溫層，可在嚴冬的自然環境下，使儲水箱殼體內的水溫保持在零攝氏度以上的供水狀態，特別適合嚴寒地區使用。
