申請日2015.11.11
公開(公告)日2016.03.23
IPC分類號C02F1/20
摘要
本實用新型涉及一種序批式污水處理器及污水處理裝置。該污水處理器包括罐體以及一端和罐體連接的進水管、出水管、進氣管和出氣管，還包括設置在罐體內的布?xì)庋b置;所述進水管、出氣管分別與罐體的連接口設在布?xì)獍宓纳戏�，出水管、進氣管分別與罐體的連接口設在布?xì)庋b置的下方，出氣管和進氣管的另一端分別連接抽氣裝置和供氣裝置。該污水處理器結構簡單，操作方便，運行成本低且可高效的進行中低濃度氨氮廢水的處理。
權利要求書

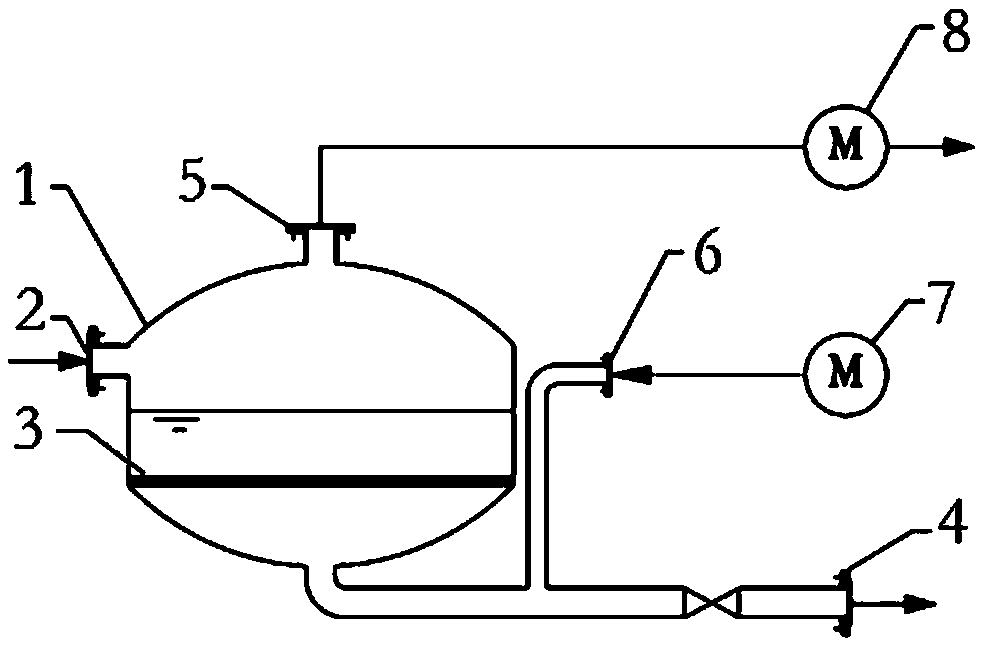

1.一種序批式污水處理器，其特征在于，包括罐體(1)以及一端和罐體(1)連接的進水管(2)、出水管(4)、進氣管(6)和出氣管(5)，還包括設置在罐體(1)內的布?xì)庋b置(3);所述進水管(2)、出氣管(5)分別與罐體(1)的連接口設在布?xì)庋b置(3)的上方，出水管(4)、進氣管(6)分別與罐體(1)的連接口設在布?xì)庋b置(3)的下方，出氣管(5)和進氣管(6)的另一端分別連接抽氣裝置(8)和供氣裝置(7)。
2.如權利要求1所述的污水處理器，其特征在于，進氣管(6)的一端連接在出水管(4)上。
3.如權利要求1或2所述的污水處理器，其特征在于，所述抽氣裝置(8)為真空泵。
4.如權利要求1或2所述的污水處理器，其特征在于，所述供氣裝置(7)為曝氣風機。
5.如權利要求1或2所述的污水處理器，其特征在于，所述布?xì)庋b置(3)為布?xì)獍濉?/P>
6.如權利要求5所述的污水處理器，其特征在于，所述布?xì)獍鍨槲⒖撞細獍濉?/P>
7.一種序批式污水處理裝置，其特征在于，包括多個權利要求1-6任一項所述的污水處理器，污水處理器之間通過進氣管(6)和出水管(4)相互并聯。
8.如權利要求7所述的污水處理裝置，其特征在于，每個污水處理器上的出氣管(5)與同一個抽氣裝置(8)連接。
9.如權利要求7所述的污水處理裝置，其特征在于，每個污水處理器上的進氣管(6)與同一個供氣裝置(7)連接。
10.如權利要求7所述的污水處理裝置，其特征在于，相互并聯的污水處理器為兩個。
說明書
一種序批式污水處理器及污水處理裝置
技術領域
本實用新型涉及一種序批式污水處理器及污水處理裝置，屬于污水處理領域。
背景技術
隨著化肥、石油化工等行業的迅速發展壯大，由此而產生的高氨氮廢水也成為行業發展的制約因素之一。據報道，2001年我國海域發生赤潮高達77次，氨氮是污染的重要原因之一，特別是高濃度氨氮廢水造成的污染。因此，經濟有效的控制高濃度氨氮污染也成為當前環保工作者研究的重要課題，得到了業內人士的高度重視。廢水中氨氮的構成主要有兩種，一種是氨水形式存在形成的氨氮，一種是無機氨形成的氨氮(如，硫酸銨、氯化銨等)，一般上pH在中性以上的廢水氨氮的主要來源是無機氨和氨水共同的作用，pH在酸性的條件下廢水中的氨氮主要成分是無機氨。
目前，主要的脫氮方法有生物法(硝化反硝化)、折點加氯、氣提吹脫和離子交換法等。其中吹脫法由于設備工藝簡單、處理效果穩定，實用性較強。
吹脫法用于脫除水中氨氮，即將氣體通入水中，使氣液相互接觸充分，使水中溶解的游離氨(氨水)穿過氣液界面，向氣相轉移，從而達到脫除氨氮的目的。此法常用空氣作載體(若用水蒸氣作載體則稱汽提)。水中的氨氮，大多以氨離子(NH4+)和游離氨(NH3)保持平衡的狀態而存在。其平衡關系式如下：
氨與氨離子之間的百分分配率可用下式進行計算：
Ka=Kw/Kb=(CNH3·CH+)/CNH4+
pH值是影響游離氨在水中百分率的主要因素之一，當pH值大于10時，離解率在80%以上，當pH值達11時，離解率高達98%且受溫度的影響甚微。
氨吹脫一般采用吹脫池和吹脫塔兩類設備，但吹脫池占地面積大，而且易造成二次污染，因此吹脫常采用塔式設備。吹脫塔內裝有一定高度的填料，以增加氣—液傳質面積從而有利于氨從廢水中解吸。常用填料有拉西環、聚丙烯鮑爾環、聚丙烯多面空心球等。
目前吹脫法主要是用于濃度很高的氨氮廢水的前處理，當氨氮濃度降低到一定程度后，其吹脫效率迅速降低，其主要原因是氨氮濃度的降低使得液相中的游離氨濃度降低，使得傳質阻力增大。為了使氨氮滿足后續進一步處理的要求，就必須使吹脫設備在低效率的情況下持續運行，從而使得整體的處理效率降低，運行成本大幅度的升高。因此有必要進行技術創新改進，提高吹脫設備在中低濃度的氨氮廢水下的去除效率。
實用新型內容
本實用新型解決的技術問題是，提高吹脫設備在中低濃度的氨氮廢水下的去除效率。
本實用新型的技術方案是，提供一種序批式污水處理器，包括罐體以及一端和罐體連接的進水管、出水管、進氣管和出氣管，還包括設置在罐體內的布?xì)庋b置;所述進水管、出氣管分別與罐體的連接口設在布?xì)庋b置的上方，出水管、進氣管分別與罐體的連接口設在布?xì)庋b置的下方，出氣管和進氣管的另一端分別連接抽氣裝置和供氣裝置。
進一步地，進氣管的一端連接在出水管上，可減少罐體與管道的連接口的數目。
進一步地，所述抽氣裝置為真空泵。
進一步地，所述供氣裝置為曝氣風機。
進一步地，所述布?xì)庋b置為布?xì)獍濉?/P>
進一步地，所述布?xì)獍鍨槲⒖撞細獍濉?/P>
本實用新型進一步提供一種包括多個上述污水處理器的污水處理裝置，污水處理器之間通過進氣管和出水管相互并聯，可以實線污水的連續處理。
進一步地，每個污水處理器上的出氣管與同一個抽氣裝置連接。
進一步地，每個污水處理器上的進氣管與同一個供氣裝置連接。
進一步地，相互并聯的污水處理器為兩個，即可滿足常用的污水處理，同時不會使設備閑置太多。
本實用新型提供的污水處理器的工作過程是：進入反應罐的罐體的氨氮廢水首先需要將pH值調節至所需的范圍內，然后將額定量的廢水提升進入反應罐罐體，關閉進水管，開始啟動曝氣風機進行處理，在曝氣處理的同時，開啟真空泵，使得反應罐內液面上方保持負壓，待廢水處理完成時，關閉風機及真空泵，并打開出水管排空處理后廢水，再打開進水管，進行下一次的污水處理。微孔布?xì)獍蹇梢栽黾游鬯袣庖航缑婷娣e，使游離氨容易進入氣相脫除。本實用新型提供的污水處理器裝置是將多個污水處理器進行并聯，當其中一部分污水處理器在處理時其他的污水處理器進水，以此實現連續處理。反應罐內還可以進行其他藥劑的投加，如先采用吹脫法進行絕大部分氨氮的去除，然后投加氯化藥劑對少量殘余的氨氮進行折點氯化去除，從而實現兩種處理方法的聯合使用，提高處理效果的同時，降低了設備投資。
本實用新型的有益效果是，(1)采用序批式密封處理設備對氨氮廢水進行處理，可實現廢水處理的精細化管理，能有效精確的控制設備的各項參數，有利于反應條件的控制，提高設備的處理效果;(2)設備采用密封形式，其上部出口設置有抽氣裝置-真空泵，該真空泵 保持水面上方為負壓，由于氣壓的降低可有效降低氣體在水相中的溶解度，從而可有效推動廢水中分子態氨向氣相中轉移，能有效的提高設備對低濃度氨氮廢水的處理效果;(3)該污水處理器結構簡單，操作方便，運行成本低且可高效的進行中低濃度氨氮廢水的處理，還可以根據處理需求進行有效的變動，滿足不同的處理工況。
