申請日2017.11.03

　　公開(公告)日2018.01.23

　　IPC分類號C02F3/30

　　摘要

　　一種一體式厭氧及缺好氧變換組合廢水處理裝置，包括池體，池體內分為相互隔開的厭氧區、好氧區和缺氧區;各區內分別設置有厭氧進水管、好氧進水管和缺氧進水管，各進水管上均設置有厭氧進水閥;各區上部設置有過濾層，過濾層的上方設置有溢流堰，溢流堰的外側設置有排水管，厭氧區排水管與缺氧進水管連通，厭氧區溢流堰與好氧區之間連接有厭好氧連通管，缺氧區排水管與厭氧進水管連通，缺氧區溢流堰與好氧區之間連接有缺好氧連通管。該裝置在一個池體內設置厭氧區、好氧區和缺氧區，通過各區的組合及聯合應用，可實現單獨的厭氧、好氧和缺氧反應以及多種反應形式的組合，以適應不同水質的需要，出水水質穩定。

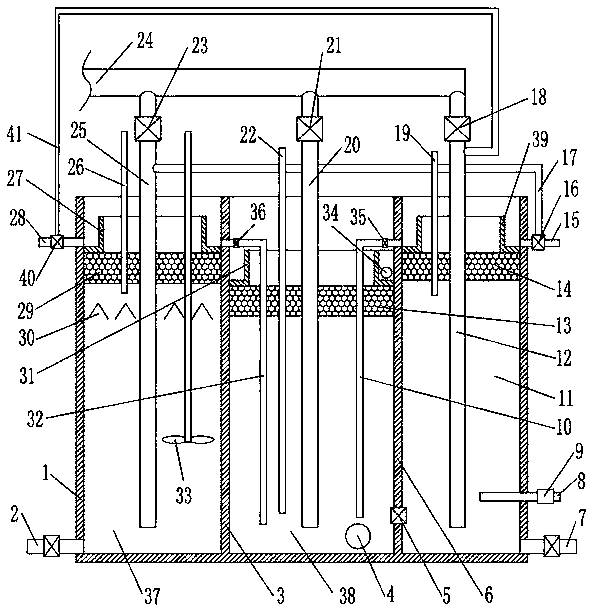

　　摘要附圖



　　權利要求書

　　1.一種一體式厭氧及缺好氧變換組合廢水處理裝置，包括池體，其特征是：池體內分為相互隔開的厭氧區、好氧區和缺氧區;好氧區與缺氧區之間設置有過水閥，厭氧區、好氧區和缺氧區內分別設置有厭氧進水管、好氧進水管和缺氧進水管，各進水管上均設置有厭氧進水閥;厭氧區的上部設置有氣固液分離區，氣固液分離區的上方設置有厭氧過濾層，厭氧過濾層的上方設置有厭氧溢流堰，厭氧溢流堰的外側設置有厭氧排水管，厭氧排水管上設置有厭缺氧換向閥，厭缺氧換向閥與缺氧進水管之間連接有厭缺氧連通管，厭氧溢流堰與好氧區之間連接有厭好氧連通管，厭好氧連通管上設置有厭好氧連通閥;好氧區的上部設置有好氧過濾層，好氧過濾層的上方設置有好氧溢流堰，好氧溢流堰的外側設置有好氧排水管，好氧排水管上設置有排水閥，好氧區內設置有曝氣裝置;缺氧區內設置有缺氧進氣管，缺氧區的上部設置有缺氧過濾層，缺氧過濾層上方設置有缺氧溢流堰，缺氧溢流堰的外側設置有缺氧排水管，缺氧排水管上設置有缺厭氧換向閥，缺厭氧換向閥與厭氧進水管之間連接有缺厭氧連通管，缺氧溢流堰與好氧區之間連接有缺好氧連通管，缺好氧連通管上設置有缺好氧連通閥。

　　2.根據權利要求1所述的一體式厭氧及缺好氧變換組合廢水處理裝置，其特征是：所述厭氧進水管、好氧進水管和缺氧進水管的底端均設置布水器。

　　3.根據權利要求1所述的一體式厭氧及缺好氧變換組合廢水處理裝置，其特征是：所述厭氧區、好氧區和缺氧區的底部均設置有排污管，排污管上連接有排污閥。

　　4.根據權利要求1所述的一體式厭氧及缺好氧變換組合廢水處理裝置，其特征是：所述缺氧進氣管上連接有流量閥。

　　說明書

　　一體式厭氧及缺好氧變換組合廢水處理裝置

　　技術領域

　　本發明涉及一種用于對廢水進行厭氧或缺好氧處理的裝置，屬于廢水處理技術領域。

　　背景技術

　　現有技術中，對廢水的處理一般采用厭氧、缺氧及好氧反應。厭氧是指處于一種非氧化態，厭氧反應用于釋磷菌，可改變污水的可生化性。缺氧是指缺少氧氣的氧化狀態，缺氧反應用于硝酸鹽和亞硝酸鹽反硝化脫氮。好氧是指氧氣充足，可供好氧微生物利用，好氧反應用于硝化和好氧活性污泥去除BOD。通常采用厭氧、缺氧及好氧聯合反應，達到凈化廢水的目的。

　　對污水的厭氧、缺氧及好氧反應可以進行以下各種組合：

　　1.傳統的厭氧、缺氧及好氧工藝(A2/O工藝)，是以厭氧、缺氧及好氧的次序進行。A2/O工藝處理廢水的過程中，需要水中含有較多的有機物以保證碳源，在有機物含量較少的情況下，該工藝會使反硝化脫氮不理想，而回流污泥帶入?yún)捬鯀^(qū)的硝氮使聚磷菌釋磷不充分，繼而影響好氧區中的聚磷菌吸磷，造成出水水質不穩定，很難達到良好的同步脫氮除磷效果。

　　2.厭氧與好氧結合工藝(A/O工藝)，主要功能是生物除磷。厭氧階段，聚磷菌釋放磷;好氧階段，攝取磷，排放剩余污泥時，將磷一同排除。

　　3.缺氧與好氧結合工藝，主要功能是生物脫氮。缺氧階段，硝酸鹽、亞硝酸鹽、硝酸氮及亞硝酸氮轉換成氮氣。如果污水中氨氮很高，再將好氧階段的污水回流到缺氧池。

　　現有的污水處理設備中，存在單獨的厭氧反應器、好氧反應器、厭氧與好氧復合反應器以及缺好氧反應器。而厭氧、缺氧及好氧工藝(A2/O工藝)則多采用反應池的結構，占地面積大，處理效率低。

　　但是，目前沒有能夠?qū)�廢水進行多種組合處理的設備，使其可以按照所需的工藝實現厭氧處理、缺氧處理及好氧處理的任意組合，以提高處理效率和效果。

　　發明內容

　　本發明針對現有廢水處理技術存在的不足，提供一種可實現多種處理方式組合、處理效率高、出水水質好的一體式厭氧及缺好氧變換組合廢水處理裝置。

　　本發明的一體式厭氧及缺好氧變換組合廢水處理裝置，采用下述技術方案：

　　該裝置，包括池體，池體內分為相互隔開的厭氧區、好氧區和缺氧區;好氧區與缺氧區之間設置有過水閥，厭氧區、好氧區和缺氧區內分別設置有厭氧進水管、好氧進水管和缺氧進水管，各進水管上均設置有厭氧進水閥;厭氧區的上部設置有氣固液分離區，氣固液分離區的上方設置有厭氧過濾層，厭氧過濾層的上方設置有厭氧溢流堰，厭氧溢流堰的外側設置有厭氧排水管，厭氧排水管上設置有厭缺氧換向閥，厭缺氧換向閥與缺氧進水管之間連接有厭缺氧連通管，厭氧溢流堰與好氧區之間連接有厭好氧連通管，厭好氧連通管上設置有厭好氧連通閥;好氧區的上部設置有好氧過濾層，好氧過濾層的上方設置有好氧溢流堰，好氧溢流堰的外側設置有好氧排水管，好氧排水管上設置有排水閥，好氧區內設置有曝氣裝置;缺氧區內設置有缺氧進氣管，缺氧區的上部設置有缺氧過濾層，缺氧過濾層上方設置有缺氧溢流堰，缺氧溢流堰的外側設置有缺氧排水管，缺氧排水管上設置有缺厭氧換向閥，缺厭氧換向閥與厭氧進水管之間連接有缺厭氧連通管，缺氧溢流堰與好氧區之間連接有缺好氧連通管，缺好氧連通管上設置有缺好氧連通閥。

　　所述厭氧進水管、好氧進水管和缺氧進水管的底端均設置布水器。

　　所述厭氧區、好氧區和缺氧區的底部均設置有排污管，排污管上連接有排污閥。

　　所述缺氧進氣管上連接有流量閥，以控制曝氣量，使缺氧區處于缺氧狀態。

　　上述廢水處理裝置運行時，可單獨在厭氧區、好氧區和缺氧區進行相應的反應，也可是進行厭氧與好氧、缺氧與好氧、好氧與缺氧、厭氧、缺氧與好氧以及缺氧、厭氧與好氧等多種形式的組合，以適應不同水質的需要。

　　本發明適應性強，在一個池體內設置厭氧區、好氧區和缺氧區，通過各區的組合及聯合應用，可實現單獨的厭氧、好氧和缺氧反應，以及兩種反應形式或三種反應形式的組合，以適應不同水質的需要，提高了處理效率，出水水質得到很大改善且穩定。
