申請日2017.11.03

　　公開(公告)日2018.01.16

　　IPC分類號C02F3/08; C02F3/34; C02F3/32; C02F101/34

　　摘要

　　本發明公開了一種大面積接觸生物膜的中級污水處理池，包括條形污水承載箱體，所述條形污水承載箱體上表面邊緣處設有生物膜處理機構，所述條形污水承載箱體兩相對側表面上設有支撐機構，所述條形污水承載箱體內側表面上設有擺動接觸空氣機構。本發明的有益效果是，一種便于移動，便于使得污水與生物膜的接觸面積增大，凈化效果良好，污水凈化方便，也便于控制接觸面積的裝置。

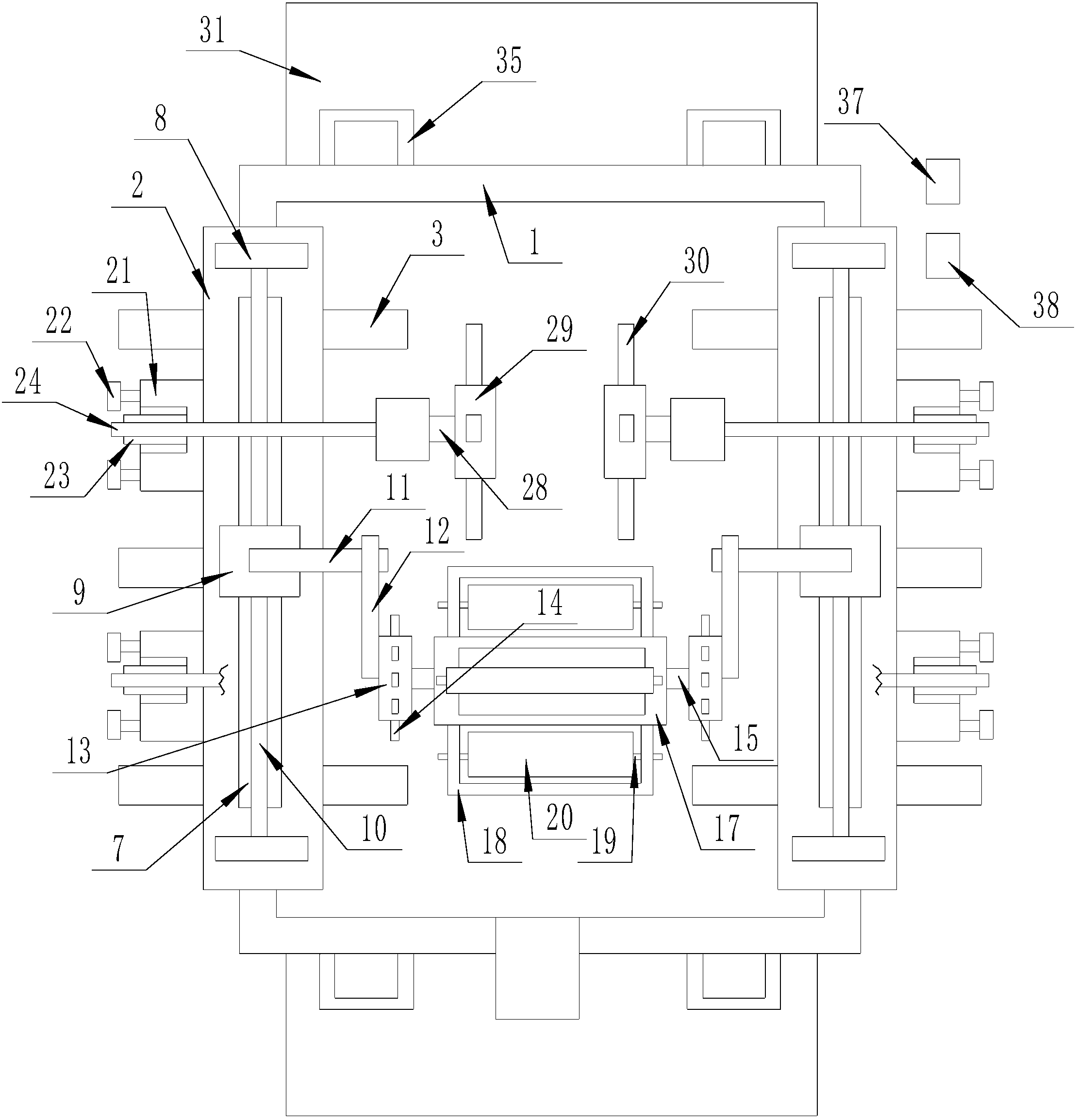

　　摘要附圖



　　權利要求書

　　1.一種大面積接觸生物膜的中級污水處理池，包括條形污水承載箱體(1)，其特征在于，所述條形污水承載箱體(1)上表面邊緣處設有生物膜處理機構，所述條形污水承載箱體(1)兩相對側表面上設有支撐機構，所述條形污水承載箱體(1)內側表面上設有擺動接觸空氣機構，所述生物膜處理機構由套裝在條形污水承載箱體(1)上表面邊緣處且與壁厚相匹配的一組N形固定架(2)、鉸鏈連接在每個N形固定架(2)兩相對側表面上的多組折形擺動臂(3)、鉸鏈連接在每個折形擺動臂(3)一端面上的矩形承載板(4)、固定連接在每個矩形承載板(4)下表面且與條形污水承載箱體(1)壁面相連接的強力吸塊(5)、固定連接在條形污水承載箱體(1)兩相對側表面上且位于每個N形固定架(2)內的兩組彈簧卡扣(6)、加工在每個N形固定架(2)內側表面上且與相對應兩組彈簧卡扣(6)相匹配的兩組固定凹槽、固定連接在每個N形固定架(2)上表面的橫置滑軌(7)、固定連接在每個N形固定架(2)上表面且位于所對應橫置滑軌(7)兩側的一組支撐塊(8)、設置在每個橫置滑軌(7)上表面的滑動塊(9)、設置在每個滑動塊(9)兩相對側表面上且與每個支撐塊(8)側表面之間的水平液壓推動桿(10)、固定連接在每個滑動塊(9)上表面的折形支撐桿一號(11)、套裝在每個折形支撐桿一號(11)上的擺動臂(12)、固定連接在每個擺動臂(12)側表面上的支撐圓板(13)、嵌裝在每個支撐圓板(13)側表面上的多個攪動凸起(14)、設置在一組支撐圓板(13)之間的轉動圓桿(15)、套裝在轉動圓桿(15)上的一組轉動軸承(16)、套裝在一組轉動軸承(16)上的轉動框架(17)、嵌裝在轉動框架(17)側表面上的多個N形支撐架(18)、貫穿每個N形支撐架(18)之間的水平圓桿(19)、套裝在每個水平圓桿(19)上的擺動生物膜載板(20)共同構成的，所述擺動接觸空氣機構由固定連接在條形污水承載箱體(1)外兩相對側表面且位于每個N形固定架(2)下方的一組豎直條形板(21)、設置在每個豎直條形板(21)側表面且與條形污水承載箱體(1)之間的一組緊定螺釘(22)、加工在每個豎直條形板(21)側表面上的滑動豁槽、設置在每個滑動豁槽內的移動塊(23)、固定連接在每個移動塊(23)上表面且伸入條形污水承載箱體(1)內的折形支撐桿二號(24)、固定連接在每個折形支撐桿二號(24)側表面且與條形污水承載箱體(1)內側表面之間的水平支撐桿(25)、套裝在每個水平支撐桿(25)上且與條形污水承載箱體(1)相連接的吸盤(26)、固定連接在每個水平支撐桿(25)側表面上的防護殼(27)、設置在每個防護殼(27)內且旋轉端為水平的一號旋轉電機(28)、套裝在每個一號旋轉電機(28)旋轉端上的密封轉動盤(29)、嵌裝在密封轉動盤(29)側表面上的若干個傾斜攪動板(30)共同構成的。

　　2.根據權利要求1所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，所述支撐機構由固定連接在條形污水承載箱體(1)左右兩相對側表面上的一組L形固定板(31)、設置在每個L形固定板(31)側表面與條形污水承載箱體(1)側表面之間的兩組緊定螺栓(32)、固定連接在每個L形固定板(31)下表面的三組減震彈簧(33)、固定連接在每個減震彈簧(33)下表面的支撐墊片(34)共同構成的。

　　3.根據權利要求1或2所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，所述條形污水承載箱體(1)下表面中心處設有進水口，所述條形污水承載箱體(1)右側表面且位于所對應L形固定板(31)上方設有排水口。

　　4.根據權利要求1或2所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，所述條形污水承載箱體(1)和L形固定板(31)的材質均為不銹鋼。

　　5.根據權利要求1所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，所述條形污水承載箱體(1)左右表面上端均固定連接一組水平把手(35)。

　　6.根據權利要求1所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，多組所述折形擺動臂(3)的數量為3-5組，每相鄰一組所述折形擺動臂(3)之間的距離相同。

　　7.根據權利要求1所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，每個所述水平液壓推動桿(10)上均套裝彈性防水套(36)。

　　8.根據權利要求1所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，多個所述攪動凸起(14)的數量為5-9個，多個所述攪動凸起(14)等角度位于同一圓周上。

　　9.根據權利要求1所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，所述條形污水承載箱體(1)外設市電接口(37)和控制開關(38)。

　　10.根據權利要求1所述的一種大面積接觸生物膜的中級污水處理池，其特征在于，每個所述折形支撐桿二號(24)之間均設一組水平固定桿(39)。

　　說明書

　　一種大面積接觸生物膜的中級污水處理池

　　技術領域

　　本發明涉及污水領域，特別是一種大面積接觸生物膜的中級污水處理池。

　　背景技術

　　污水治理，就是將污水內部看的見的垃圾和看不見的垃圾進行逐一清理，使其發到排放標準，以免污染環境的操作。

　　傳統中在對污水進行中級處理的時候，現今的技術使用底部分布曝氣，使得通過曝氣的方式與空氣增大接觸面積，但是曝氣的成本比較大，在底部，更換零件也是不方便的，傳統中利用生物膜進行分解和凈化的時候，通常都是固定放置在污水槽內，接觸面積是比較固定，分解比較固定，傳統的污水處理池都是混凝土制成的，雖然密封效果良好，但是不方便進行移動，因此為了解決這些問題，設計一種通過攪動方式，使得增大接觸面積，和生物膜通過移動進行增大接觸面積，對于污水治理來說，是比較有必要的。

　　發明內容

　　本發明的目的是為了解決上述問題，設計了一種大面積接觸生物膜的中級污水處理池。

　　實現上述目的本發明的技術方案為，一種大面積接觸生物膜的中級污水處理池，包括條形污水承載箱體，所述條形污水承載箱體上表面邊緣處設有生物膜處理機構，所述條形污水承載箱體兩相對側表面上設有支撐機構，所述條形污水承載箱體內側表面上設有擺動接觸空氣機構，所述生物膜處理機構由套裝在條形污水承載箱體上表面邊緣處且與壁厚相匹配的一組N形固定架、鉸鏈連接在每個N形固定架兩相對側表面上的多組折形擺動臂、鉸鏈連接在每個折形擺動臂一端面上的矩形承載板、固定連接在每個矩形承載板下表面且與條形污水承載箱體壁面相連接的強力吸塊、固定連接在條形污水承載箱體兩相對側表面上且位于每個N形固定架內的兩組彈簧卡扣、加工在每個N形固定架內側表面上且與相對應兩組彈簧卡扣相匹配的兩組固定凹槽、固定連接在每個N形固定架上表面的橫置滑軌、固定連接在每個N形固定架上表面且位于所對應橫置滑軌兩側的一組支撐塊、設置在每個橫置滑軌上表面的滑動塊、設置在每個滑動塊兩相對側表面上且與每個支撐塊側表面之間的水平液壓推動桿、固定連接在每個滑動塊上表面的折形支撐桿一號、套裝在每個折形支撐桿一號上的擺動臂、固定連接在每個擺動臂側表面上的支撐圓板、嵌裝在每個支撐圓板側表面上的多個攪動凸起、設置在一組支撐圓板之間的轉動圓桿、套裝在轉動圓桿上的一組轉動軸承、套裝在一組轉動軸承上的轉動框架、嵌裝在轉動框架側表面上的多個N形支撐架、貫穿每個N形支撐架之間的水平圓桿、套裝在每個水平圓桿上的擺動生物膜載板共同構成的，所述擺動接觸空氣機構由固定連接在條形污水承載箱體外兩相對側表面且位于每個N形固定架下方的一組豎直條形板、設置在每個豎直條形板側表面且與條形污水承載箱體之間的一組緊定螺釘、加工在每個豎直條形板側表面上的滑動豁槽、設置在每個滑動豁槽內的移動塊、固定連接在每個移動塊上表面且伸入條形污水承載箱體內的折形支撐桿二號、固定連接在每個折形支撐桿二號側表面且與條形污水承載箱體內側表面之間的水平支撐桿、套裝在每個水平支撐桿上且與條形污水承載箱體相連接的吸盤、固定連接在每個水平支撐桿側表面上的防護殼、設置在每個防護殼內且旋轉端為水平的一號旋轉電機、套裝在每個一號旋轉電機旋轉端上的密封轉動盤、嵌裝在密封轉動盤側表面上的若干個傾斜攪動板共同構成的。

　　所述支撐機構由固定連接在條形污水承載箱體左右兩相對側表面上的一組L形固定板、設置在每個L形固定板側表面與條形污水承載箱體側表面之間的兩組緊定螺栓、固定連接在每個L形固定板下表面的三組減震彈簧、固定連接在每個減震彈簧下表面的支撐墊片共同構成的。

　　所述條形污水承載箱體下表面中心處設有進水口，所述條形污水承載箱體右側表面且位于所對應L形固定板上方設有排水口

　　所述條形污水承載箱體和L形固定板的材質均為不銹鋼。

　　所述條形污水承載箱體左右表面上端均固定連接一組水平把手。

　　多組所述折形擺動臂的數量為3-5組，每相鄰一組所述折形擺動臂之間的距離相同。

　　每個所述水平液壓推動桿上均套裝彈性防水套。

　　多個所述攪動凸起的數量為5-9個，多個所述攪動凸起等角度位于同一圓周上。

　　所述條形污水承載箱體外設市電接口和控制開關。

　　每個所述折形支撐桿二號之間均設一組水平固定桿。

　　利用本發明的技術方案制作的大面積接觸生物膜的中級污水處理池，一種便于移動，便于使得污水與生物膜的接觸面積增大，凈化效果良好，污水凈化方便，也便于控制接觸面積的裝置。
