　　摘要

　　本發明公開了一種水處理設施運行的自由控制方法，具體控制過程包括以下4種運行模式，單個設施運行模式、多個設施正向運行模式、多個設施反向運行模式和單個設施反沖洗模式。該控制方法不僅能夠?qū)崿F(xiàn)處理設施單一運行和不同次序組合運行，而且能實現處理設施的反沖洗。

　　權利要求書

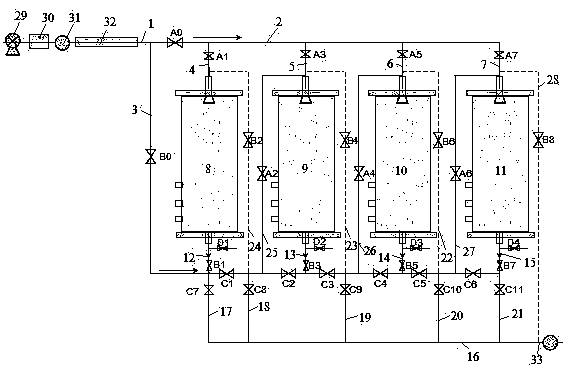

　　1.一種水處理設施運行的自由控制方法，其特征在于：進水總管道分支為進水管道和反沖洗進水管道，進水管道設置閥門A0后分支為第一進水支管、第二進水支管、第三進水支管和第四進水支管，第一進水支管的另一端與第一設施進水口相連并且在第一進水支管上設有閥門A1，第二進水支管的另一端與第二設施進水口相連并且在第二進水支管上設有閥門A3，第三進水支管的另一端與第三設施進水口相連并且在第三進水支管上設有閥門A5，第四進水支管的另一端與第四設施進水口相連并且在第四進水支管上設有閥門A7，反沖洗進水管道上沿進水方向依次設有閥門B0、閥門C1、閥門C2、閥門C3、閥門C4、閥門C5和閥門C6，閥門B0與閥門C1之間的反沖洗進水管道上連接有與第一設施出水口相連的第一反沖洗進水支管，該第一反沖洗進水支管上設有閥門B1，閥門B0與閥門C1之間的反沖洗進水管道上連接有與出水管道相連的第一出水支管，該第一出水支管上設有閥門C7，閥門C1與閥門C2之間的反沖洗進水管道上連接有與第一設施進水口相連的第三反向回水支管，該第三反向回水支管上設有閥門B2，閥門C1與閥門C2之間的反沖洗進水管道上連接有與出水管道相連的第二出水支管，該第二出水支管上設有閥門C8，閥門C1與閥門C2之間的反沖洗進水管道上連接有與第二設施進水口相連的第一正向回水支管，該第一正向回水支管上設有閥門A2，閥門C2與閥門C3之間的反沖洗進水管道上連接有與第二設施出水口相連的第二反沖洗進水支管，該第二反沖洗進水支管上設有閥門B3，閥門C3與閥門C4之間的反沖洗進水管道上連接有與第二設施進水口相連的第二反向回水支管，該第二反向回水支管上設有閥門B4，閥門C3與閥門C4之間的反沖洗進水管道上連接有與出水管道相連的第三出水支管，該第三出水支管上設有閥門C9，閥門C3與閥門C4之間的反沖洗進水管道上連接有與第三設施進水口相連的第二正向回水支管，該第二正向回水支管上設有閥門A4，閥門C4與閥門C5之間的反沖洗進水管道上連接與第三設施出水口相連的第三反沖洗進水支管，該第三反沖洗進水支管上設有閥門B5，閥門C5與閥門C6之間的反沖洗進水管道上連接有與第三設施進水口相連的第一反向回水支管，該第一反向回水支管上設有閥門B6，閥門C5與閥門C6之間的反沖洗進水管道上連接有與出水管道相連的第四出水支管，該第四出水支管上設有閥門C10，閥門C5與閥門C6之間的反沖洗進水管道上連接有與第四設施進水口相連的第三正向回水支管，該第三正向回水支管上設有閥門A6，閥門C6后側的反沖洗進水管道分支為與第四設施出水口相連的第四反沖洗進水支管和與出水管道相連的第五出水支管，該第四反沖洗進水支管和第五出水支管上分別設有閥門B7和閥門C11，出水管道上連接有與第四設施進水口相連的回水支管，該回水支管上設有閥門B8，出水管道與回水支管匯總于出水總管道;其具體控制過程包括以下4種運行模式，(1)單一設施運行模式，開啟閥門A0，運行第一設施，閥門開啟順序?yàn)椋篈1-B1-C7/C1C8/C1C2C3C9/C1C2C3C4C5C10/C1C2C3C4C5C6C11，運行第二設施，閥門開啟順序?yàn)椋篈3-B3-C2C1C7/C2C8/C3C9/C3C4C5C10/C3C4C5C6C11，運行第三設施，閥門開啟順序?yàn)椋篈5-B5-C4C9/C4C3C2C8/C4C3C2C1C7/C5C10/C5C6C11，運行第四設施，閥門開啟順序?yàn)椋篈7-B7-C11/C6C10/C6C5C4C9/C6C5C4C3C2C8/C6C5C4C3C2C1C7;(2)多個設施正向運行模式，開啟閥門A0，運行第一設施和第二設施，閥門開啟順序?yàn)椋篈1-B1-C1-A2-B3-C3C9/C3C4C5C10/C3C4C5C6C11，運行第一設施、第二設施和第三設施，閥門開啟順序?yàn)椋篈1-B1-C1-A2-B3-C3-A4-B5-C5C10/C5C6C11，運行第一設施、第二設施、第三設施和第四設施，閥門開啟順序?yàn)椋篈1-B1-C1-A2-B3-C3-A4-B5-C5-A6-B7-C11;(3)多個設施反向運行模式，開啟閥門A0，運行第四設施和第三設施，閥門開啟順序?yàn)椋篈7-B7-C6-B6-B5-C4C9/C4C3C2C8/C4C3C2C1C7，運行第四設施、第三設施和第二設施，閥門開啟順序?yàn)椋篈7-B7-C6-B6-B5-C4-B4-B3-C2C8/C2C1C7，運行第四設施、第三設施、第二設施和第一設施，閥門開啟順序?yàn)椋篈7-B7-C6-B6-B5-C4-B4-B3-C2-B2-B1-C7;(4)單個設施反沖洗模式，開啟閥門B0，反沖洗第一設施，閥門開啟順序?yàn)椋築1-B2-C8/C2C3C9/C2C3C4C5C10/C2C3C4C5C6C11，反沖洗第二設施，閥門開啟順序?yàn)椋篊1-C2-B3-B4-C9/C4C5C10/C4C5C6C11，反沖洗第三設施，閥門開啟順序?yàn)椋篊1-C2-C3-C4-B5-B6-C10/C6C11，反沖洗第四設施，閥門開啟順序?yàn)椋篊1-C2-C3-C4-C4-C5-C6-B7-C11/B8。

　　2.根據權利要求1所述的水處理設施運行的自由控制方法，其特征在于：所述的第一反沖洗進水支管、第二反沖洗進水支管、第三反沖洗進水支管和第四反沖洗進水支管上分別連接有預留閥門D1、預留閥門D2、預留閥門D3和預留閥門D4。

　　3.根據權利要求1所述的水處理設施運行的自由控制方法，其特征在于：所述的進水總管道上沿進水方向依次設有管道泵、管道流量計、壓力表和管道混合器。

　　4.根據權利要求1所述的水處理設施運行的自由控制方法，其特征在于：所述的出水總管道上設有壓力表。

　　說明書

　　一種水處理設施運行的自由控制方法

　　技術領域

　　本發明屬于污水處理設施的運行技術領域，具體涉及一種水處理設施運行的自由控制方法。

　　背景技術

　　目前，大多情況下，一個問題往往不是單一的方法、程序和設施設備能夠解決的，往往是通過多個方法、程序和設施設備組合或聯合應用解決的，尤其是水處理行業，待處理廢污水通常多個水質指標超過目標水質標準范圍，一般需要多個處理步驟或設施聯合處理，而這些成套的處理工藝設施連接都是固定不變的，可處理的水質范圍有限，使得這些成套的處理工藝設施應用都有一定的局限性。因此，急需尋求一種控制方法，實現這些工藝中的處理設施能夠單一運行和不同組合次序自由運行。

　　發明內容

　　本發明為克服成套處理工藝的局限性而提供了一種水處理設施運行的自由控制方法，該控制方法不僅能夠?qū)崿F(xiàn)處理設施單一運行和不同次序組合運行，而且能實現處理設施的反沖洗。

　　本發明為解決上述技術問題采用如下技術方案，一種水處理設施運行的自由控制方法，其特征在于：進水總管道分支為進水管道和反沖洗進水管道，進水管道設置閥門A0后分支為第一進水支管、第二進水支管、第三進水支管和第四進水支管，第一進水支管的另一端與第一設施進水口相連并且在第一進水支管上設有閥門A1，第二進水支管的另一端與第二設施進水口相連并且在第二進水支管上設有閥門A3，第三進水支管的另一端與第三設施進水口相連并且在第三進水支管上設有閥門A5，第四進水支管的另一端與第四設施進水口相連并且在第四進水支管上設有閥門A7，反沖洗進水管道上沿進水方向依次設有閥門B0、閥門C1、閥門C2、閥門C3、閥門C4、閥門C5和閥門C6，閥門B0與閥門C1之間的反沖洗進水管道上連接有與第一設施出水口相連的第一反沖洗進水支管，該第一反沖洗進水支管上設有閥門B1，閥門B0與閥門C1之間的反沖洗進水管道上連接有與出水管道相連的第一出水支管，該第一出水支管上設有閥門C7，閥門C1與閥門C2之間的反沖洗進水管道上連接有與第一設施進水口相連的第三反向回水支管，該第三反向回水支管上設有閥門B2，閥門C1與閥門C2之間的反沖洗進水管道上連接有與出水管道相連的第二出水支管，該第二出水支管上設有閥門C8，閥門C1與閥門C2之間的反沖洗進水管道上連接有與第二設施進水口相連的第一正向回水支管，該第一正向回水支管上設有閥門A2，閥門C2與閥門C3之間的反沖洗進水管道上連接有與第二設施出水口相連的第二反沖洗進水支管，該第二反沖洗進水支管上設有閥門B3，閥門C3與閥門C4之間的反沖洗進水管道上連接有與第二設施進水口相連的第二反向回水支管，該第二反向回水支管上設有閥門B4，閥門C3與閥門C4之間的反沖洗進水管道上連接有與出水管道相連的第三出水支管，該第三出水支管上設有閥門C9，閥門C3與閥門C4之間的反沖洗進水管道上連接有與第三設施進水口相連的第二正向回水支管，該第二正向回水支管上設有閥門A4，閥門C4與閥門C5之間的反沖洗進水管道上連接與第三設施出水口相連的第三反沖洗進水支管，該第三反沖洗進水支管上設有閥門B5，閥門C5與閥門C6之間的反沖洗進水管道上連接有與第三設施進水口相連的第一反向回水支管，該第一反向回水支管上設有閥門B6，閥門C5與閥門C6之間的反沖洗進水管道上連接有與出水管道相連的第四出水支管，該第四出水支管上設有閥門C10，閥門C5與閥門C6之間的反沖洗進水管道上連接有與第四設施進水口相連的第三正向回水支管，該第三正向回水支管上設有閥門A6，閥門C6后側的反沖洗進水管道分支為與第四設施出水口相連的第四反沖洗進水支管和與出水管道相連的第五出水支管，該第四反沖洗進水支管和第五出水支管上分別設有閥門B7和閥門C11，出水管道上連接有與第四設施進水口相連的回水支管，該回水支管上設有閥門B8，出水管道與回水支管匯總于出水總管道;其具體控制過程包括以下4種運行模式，(1)單一設施運行模式，開啟閥門A0，運行第一設施，閥門開啟順序?yàn)椋篈1-B1-C7/C1C8/C1C2C3C9/C1C2C3C4C5C10/C1C2C3C4C5C6C11，運行第二設施，閥門開啟順序?yàn)椋篈3-B3-C2C1C7/C2C8/C3C9/C3C4C5C10/C3C4C5C6C11，運行第三設施，閥門開啟順序?yàn)椋篈5-B5-C4C9/C4C3C2C8/C4C3C2C1C7/C5C10/C5C6C11，運行第四設施，閥門開啟順序?yàn)椋篈7-B7-C11/C6C10/C6C5C4C9/C6C5C4C3C2C8/C6C5C4C3C2C1C7;(2)多個設施正向運行模式，開啟閥門A0，運行第一設施和第二設施，閥門開啟順序?yàn)椋篈1-B1-C1-A2-B3-C3C9/C3C4C5C10/C3C4C5C6C11，運行第一設施、第二設施和第三設施，閥門開啟順序?yàn)椋篈1-B1-C1-A2-B3-C3-A4-B5-C5C10/C5C6C11，運行第一設施、第二設施、第三設施和第四設施，閥門開啟順序?yàn)椋篈1-B1-C1-A2-B3-C3-A4-B5-C5-A6-B7-C11;(3)多個設施反向運行模式，開啟閥門A0，運行第四設施和第三設施，閥門開啟順序?yàn)椋篈7-B7-C6-B6-B5-C4C9/C4C3C2C8/C4C3C2C1C7，運行第四設施、第三設施和第二設施，閥門開啟順序?yàn)椋篈7-B7-C6-B6-B5-C4-B4-B3-C2C8/C2C1C7，運行第四設施、第三設施、第二設施和第一設施，閥門開啟順序?yàn)椋篈7-B7-C6-B6-B5-C4-B4-B3-C2-B2-B1-C7;(4)單個設施反沖洗模式，開啟閥門B0，反沖洗第一設施，閥門開啟順序?yàn)椋築1-B2-C8/C2C3C9/C2C3C4C5C10/C2C3C4C5C6C11，反沖洗第二設施，閥門開啟順序?yàn)椋篊1-C2-B3-B4-C9/C4C5C10/C4C5C6C11，反沖洗第三設施，閥門開啟順序?yàn)椋篊1-C2-C3-C4-B5-B6-C10/C6C11，反沖洗第四設施，閥門開啟順序?yàn)椋篊1-C2-C3-C4-C4-C5-C6-B7-C11/B8。

　　進一步限定，所述的第一反沖洗進水管道、第二反沖洗進水管道、第三反沖洗進水管道和第四反沖洗進水管道上分別連接有預留閥門D1、預留閥門D2、預留閥門D3和預留閥門D4。

　　進一步限定，所述的進水總管道上沿進水方向依次設有管道泵、管道流量計、壓力表和管道混合器。

　　進一步限定，所述的出水總管道上設有壓力表。

　　本發明的有益效果是，可以在實現處理設施單一運行和不同次序組合運行的同時，還能實現處理設施的反沖洗，操作簡單。
