申請日2017.11.03
公開(公告)日2018.01.12
IPC分類號F16L9/19; F16L39/00; F16L57/06; F16L55/02; F16L57/00; F15D1/04
摘要
本發明公開了一種化工用污水輸送管道，包括進污口、防護架和記錄板，所述進污口的外壁開設有固定凹槽，且進污口的右端安裝有管道主體，所述進污口的上下兩端通過限位桿和管道主體相連接，所述防護架鑲嵌于管道主體的外側，且防護架和管道主體之間設置有連接環，所述防護架的正下端安裝有緩沖板，所述記錄板固定于管道主體的外壁左側，且管道主體的外壁右側安置有耐磨層，所述耐磨層的表面開設有防位移槽，所述管道主體的右端設置有排污口，所述進污口的內圈固定有密封圈，且密封圈通過固定卡扣和進污口內壁相連接。該化工用污水輸送管道，通過進污口兩端的限位桿能夠?qū)M(jìn)污口的位置進行限定，減少進污口排污時產生的晃動。

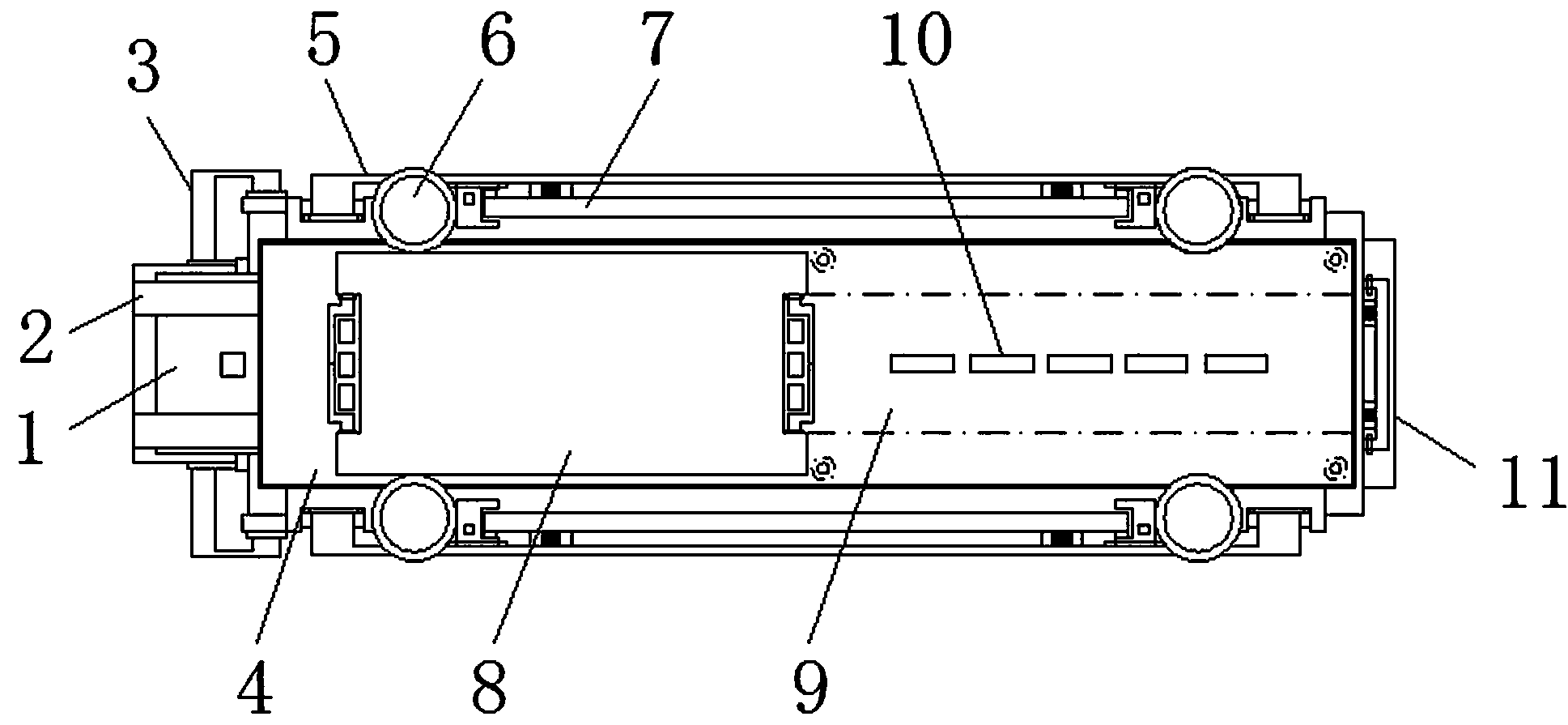

摘要附圖
權利要求書
1.化工用污水輸送管道，包括進污口(1)、防護架(5)和記錄板(8)，其特征在于：所述進污口(1)的外壁開設有固定凹槽(2)，且進污口(1)的右端安裝有管道主體(4)，所述進污口(1)的上下兩端通過限位桿(3)和管道主體(4)相連接，所述防護架(5)鑲嵌于管道主體(4)的外側，且防護架(5)和管道主體(4)之間設置有連接環(6)，所述防護架(5)的正下端安裝有緩沖板(7)，所述記錄板(8)固定于管道主體(4)的外壁左側，且管道主體(4)的外壁右側安置有耐磨層(9)，所述耐磨層(9)的表面開設有防位移槽(10)，所述管道主體(4)的右端設置有排污口(11)，所述進污口(1)的內圈固定有密封圈(12)，且密封圈(12)通過固定卡扣(13)和進污口(1)內壁相連接，所述進污口(1)的內側安裝有壓力分散層(14)，且壓力分散層(14)的內壁和流通腔(15)相連接，所述流通腔(15)的內壁鑲嵌有導流板(16)，所述排污口(11)的內側開設有分流口(17)，且分流口(17)的內側固定有阻流橡膠(18)。
2.根據權利要求1所述的化工用污水輸送管道，其特征在于：所述限位桿(3)設置有兩個，且限位桿(3)關于管道主體(4)中軸線對稱。
3.根據權利要求1所述的化工用污水輸送管道，其特征在于：所述防護架(5)通過螺母和管道主體(4)相連接，且防護架(5)的內側呈中空狀結構。
4.根據權利要求1所述的化工用污水輸送管道，其特征在于：所述緩沖板(7)的厚度為1cm，且緩沖板(7)的內壁呈環形狀結構。
5.根據權利要求1所述的化工用污水輸送管道，其特征在于：所述密封圈(12)的外側和進污口(1)的內壁相貼合，且密封圈(12)的直徑和進污口(1)的內側直徑相吻合。
6.根據權利要求1所述的化工用污水輸送管道，其特征在于：所述分流口(17)設置有兩個，且分流口(17)和排污口(11)為一體式結構。
說明書
化工用污水輸送管道
技術領域
本發明涉及化工裝置技術領域，具體為一種化工用污水輸送管道。
背景技術
人類與化工的關系十分密切，普及到生活的方方面面。在現代生活中，幾乎隨時隨地都離不開化工產品，從衣、食、住、行等物質生活到文化藝術、娛樂等精神生活，都需要化工產品為之服務。有些化工產品在人類發展歷史中，起著劃時代的重要作用。它們的生產和應用，甚至代表著人類文明的一定歷史階段�；瘜W(xué)工業從它形成之時起，就為各工業部門提供必需的基礎物質。作為各個時期工業革命的助手，正是它所擔負的歷史使命�；どa(chǎn)中通常需要對污水進行排除，現有排污管道使用時穩定性不佳，難以對管道形成較佳的保護效果，易受到碰撞而產生損壞，排污時的流向較為混亂，為此，我們提出一種更實用的化工用污水輸送管道。
發明內容
本發明的目的在于提供一種化工用污水輸送管道，以解決上述背景技術中提出的使用時穩定性不佳，難以對管道形成較佳的保護效果，易受到碰撞而產生損壞，排污時的流向較為混亂的問題。
為實現上述目的，本發明提供如下技術方案：化工用污水輸送管道，包括進污口、防護架和記錄板，所述進污口的外壁開設有固定凹槽，且進污口的右端安裝有管道主體，所述進污口的上下兩端通過限位桿和管道主體相連接，所述防護架鑲嵌于管道主體的外側，且防護架和管道主體之間設置有連接環，所述防護架的正下端安裝有緩沖板，所述記錄板固定于管道主體的外壁左側，且管道主體的外壁右側安置有耐磨層，所述耐磨層的表面開設有防位移槽，所述管道主體的右端設置有排污口，所述進污口的內圈固定有密封圈，且密封圈通過固定卡扣和進污口內壁相連接，所述進污口的內側安裝有壓力分散層，且壓力分散層的內壁和流通腔相連接，所述流通腔的內壁鑲嵌有導流板，所述排污口的內側開設有分流口，且分流口的內側固定有阻流橡膠。
優選的，所述限位桿設置有兩個，且限位桿關于管道主體中軸線對稱。
優選的，所述防護架通過螺母和管道主體相連接，且防護架的內側呈中空狀結構。
優選的，所述緩沖板的厚度為1cm，且緩沖板的內壁呈環形狀結構。
優選的，所述密封圈的外側和進污口的內壁相貼合，且密封圈的直徑和進污口的內側直徑相吻合。
優選的，所述分流口設置有兩個，且分流口和排污口為一體式結構。
與現有技術相比，本發明的有益效果是：該化工用污水輸送管道，通過進污口兩端的限位桿能夠?qū)M(jìn)污口的位置進行限定，減少進污口排污時產生的晃動，在管道主體的外側固定有防護架，能夠?qū)艿乐黧w外側進行防護，避免外界的撞擊對管道造成損壞，同時經過緩沖板的阻擋，可對碰撞產生的壓力進一步分散，確保管道使用的穩定程度，密封圈的設計可增加進污時的密閉程度，避免污水進入時出現泄漏，在流通腔的內壁鑲嵌有導流板，能夠?qū)ξ鬯牧飨蜻M(jìn)行導向，增加污水流動時的平穩，通過對稱設計的分流口可分散排污時的水壓，同時可對污水進行多方位排放處理，由阻流橡膠的作用能夠避免污水飛濺，大大提高了化工用污水輸送管道的實用性。
