申請日2017.11.03
公開(公告)日2018.01.09
IPC分類號C02F1/28; C02F1/00; B01D33/46; B01D33/06
摘要
本發明提供一種小型便于安裝使用的污水處理器，包括外殼，內法蘭盤，螺栓螺母，外法蘭盤，密封墊，帶有軸承的安裝座，可更換自旋轉過濾芯，耳板，多頭連接管結構，出水管，出水連接頭和快速安裝拆卸架。本發明伸縮板，矩形套管，調節螺栓和底板的設置，可通過調節螺栓的不斷調節，實現伸縮板和矩形套管的高度調節，便于安裝該處理器;固定座和插拔銷的設置，可便于通過插拔插拔銷實現便于拆卸該處理器，便于安裝和維護;鏤空濾殼設置有碳纖維過濾芯，可更好的吸附雜質，起到良好的污水過濾作用。

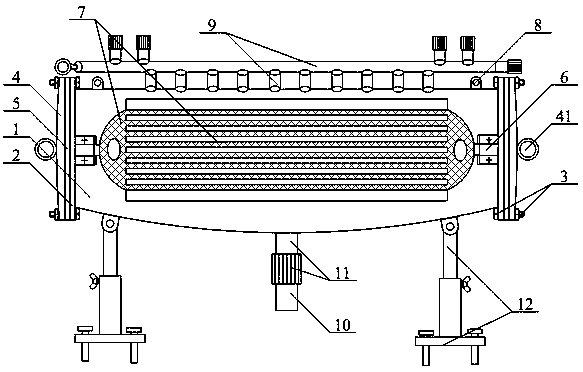

摘要附圖
權利要求書
1.一種小型便于安裝使用的污水處理器，其特征在于，該小型便于安裝使用的污水處理器包括外殼(1)，內法蘭盤(2)，螺栓螺母(3)，外法蘭盤(4)，密封墊(5)，帶有軸承的安裝座(6)，可更換自旋轉過濾芯(7)，耳板(8)，多頭連接管結構(9)，出水管(10)，出水連接頭(11)和快速安裝拆卸架(12)，所述的內法蘭盤(2)分別螺栓安裝在外殼(1)的左右兩端;所述的外法蘭盤(4)的內側上下兩部分別通過螺栓螺母(3)安裝在內法蘭盤(2)的外側;所述的內法蘭盤(2)和外法蘭盤(4)的連接處設置有密封墊(5);所述的帶有軸承的安裝座(6)分別螺栓安裝在內法蘭盤(2)的內側中間位置;所述的可更換自旋轉過濾芯(7)橫向置于外殼(1)的內部;所述的可更換自旋轉過濾芯(7)連接在帶有軸承的安裝座(6)和帶有軸承的安裝座(6)之間;所述的耳板(8)分別焊接在外殼(1)的上部左右兩側;所述的多頭連接管結構(9)螺紋連接在外殼(1)的上部;所述的出水管(10)縱向螺紋連接在出水連接頭(11)的下端;所述的出水連接頭(11)縱向螺紋連接在外殼(1)的底部中間位置;所述的快速安裝拆卸架(12)分別焊接在外殼(1)的底部四角位置;所述的可更換自旋轉過濾芯(7)包括鏤空濾殼(71)，水板(72)和溢流孔(73)，所述的水板(72)和水板(72)之間以間距為四厘米的距離橫向焊接在鏤空濾殼(71)的外壁上;所述的溢流孔(73)分別開設在鏤空濾殼(71)的正表面左右兩部中間位置。
2.如權利要求1所述的小型便于安裝使用的污水處理器，其特征在于，所述的多頭連接管結構(9)包括橫向?qū)Я鞴?91)，進水管接頭(92)，回流凈水管接頭(93)，出水導流管(94)，排污管頭(95)和清理刷結構(96)，所述的進水管接頭(92)成對螺紋連接在橫向?qū)Я鞴?91)的左上部;所述的回流凈水管接頭(93)成對螺紋連接在橫向?qū)Я鞴?91)的右上部;所述的出水導流管(94)和出水導流管(94)之間以間距為三厘米的距離螺紋連接在橫向?qū)Я鞴?91)的下部;所述的排污管頭(95)螺紋連接在橫向?qū)Я鞴?91)的右端;所述的清理刷結構(96)插接在橫向?qū)Я鞴?91)的內部左端。
3.如權利要求2所述的小型便于安裝使用的污水處理器，其特征在于，所述的清理刷結構(96)包括拖環(961)，橡膠塞(962)，刷管(963)和清理桿(964)，所述的拖環(961)貫穿橡膠塞(962)的內側中間焊接在刷管(963)的左端;所述的清理桿(964)螺紋連接在刷管(963)的內側右部。
4.如權利要求3所述的小型便于安裝使用的污水處理器，其特征在于，所述的清理桿(964)設置有硬質刷毛(9641)和V型刮污板(9642)，所述的硬質刷毛(9641)分別膠接在清理桿(964)的外壁上;所述的V型刮污板(9642)的內部中間位置橫向焊接有連接桿;所述的連接桿螺紋連接在清理桿(964)的內部右端開設的螺紋孔內。
5.如權利要求1所述的小型便于安裝使用的污水處理器，其特征在于，所述的快速安裝拆卸架(12)包括伸縮板(121)，矩形套管(122)，調節螺栓(123)和底板(124)，所述的伸縮板(121)縱向插接在矩形套管(122)的內側上部;所述的調節螺栓(123)螺紋連接在伸縮板(121)和矩形套管(122)的連接處;所述的底板(124)橫向焊接在矩形套管(122)的底部。
6.如權利要求5所述的小型便于安裝使用的污水處理器，其特征在于，所述的伸縮板(121)設置有固定座(1211)和插拔銷(1212)，所述的伸縮板(121)通過插拔銷(1212)安裝在固定座(1211)的內部下側;所述的固定座(1211)分別焊接在外殼(1)的底部四角位置。
7.如權利要求5所述的小型便于安裝使用的污水處理器，其特征在于，所述的底板(124)的內側左右兩部開設的安裝孔內分別設置有地腳螺栓(1241)。
8.如權利要求1所述的小型便于安裝使用的污水處理器，其特征在于，所述的鏤空濾殼(71)的左右兩端分別焊接有旋轉軸(711)。
9.如權利要求1所述的小型便于安裝使用的污水處理器，其特征在于，所述的外法蘭盤(4)的外側焊接有拉環(41)。
10.如權利要求1所述的小型便于安裝使用的污水處理器，其特征在于，所述的鏤空濾殼(71)設置有碳纖維過濾芯。
說明書
一種小型便于安裝使用的污水處理器
技術領域
本發明屬于污水處理技術領域，尤其涉及一種小型便于安裝使用的污水處理器。
背景技術
人類生產活動造成的水體污染中，工業引起的水體污染最嚴重。如工業廢水，它含污染物多，成分復雜，不僅在水中不易凈化，而且處理也比較困難。
工業廢水，是工業污染引起水體污染的最重要的原因。它占工業排出的污染物的大部分。工業廢水所含的污染物因工廠種類不同而千差萬別，即使是同類工廠，生產過程不同，其所含污染物的質和量也不一樣。工業除了排出的廢水直接注入水體引起污染外，固體廢物和廢氣也會污染水體。
農業污染首先是由于耕作或開荒使土地表面疏松，在土壤和地形還未穩定時降雨，大量泥沙流入水中，增加水中的懸浮物。
還有一個重要原因是農藥、化肥的使用量日益增多，而使用的農藥和化肥只有少量附著或被吸收，其余絕大部分殘留在土壤和漂浮在大氣中，通過降雨，經過地表徑流的沖刷進入地表水和滲入地表水形成污染。
城市污染源是因城市人口集中，城市生活污水、垃圾和廢氣引起水體污染造成的。城市污染源對水體的污染主要是生活污水，它是人們?nèi)粘Ｉ钪挟a(chǎn)生的各種污水的混合液，其中包括廚房、洗滌房、浴室和廁所排出的污水。
世界上僅城市地區一年排出的工業和生活廢水就多達500立方公里，而每一滴污水將污染數倍乃至數十倍的水體。
中國專利公開號為CN104176849A，發明創造名稱為一種污水處理器，所述污水處理器包括：第一收集桶，用于收集沖版機產生的污水;一級過濾器，用于對所述污水進行一級過濾;二級過濾器，用于對所述污水進行二級過濾;三級過濾器，用于對所述污水進行三級過濾，生成過濾水;第二收集捅，用于收集經過所述三級過濾器產生的所述過濾水，并且將所述過濾水供給沖版機進行沖版處理。但是現有的污水處理器還存在著由于體積過大導致不方便安裝和拆卸，污水處理不干凈以及不方便根據需要進行多處安裝進出水管的問題。
因此，發明一種小型便于安裝使用的污水處理器顯得非常必要。
發明內容
為了解決上述技術問題，本發明提供一種小型便于安裝使用的污水處理器，以解決現有的污水處理器存在著由于體積過大導致不方便安裝和拆卸，污水處理不干凈以及不方便根據需要進行多處安裝進出水管的問題。一種小型便于安裝使用的污水處理器，包括外殼，內法蘭盤，螺栓螺母，外法蘭盤，密封墊，帶有軸承的安裝座，可更換自旋轉過濾芯，耳板，多頭連接管結構，出水管，出水連接頭和快速安裝拆卸架，所述的內法蘭盤分別螺栓安裝在外殼的左右兩端;所述的外法蘭盤的內側上下兩部分別通過螺栓螺母安裝在內法蘭盤的外側;所述的內法蘭盤和外法蘭盤的連接處設置有密封墊;所述的帶有軸承的安裝座分別螺栓安裝在內法蘭盤的內側中間位置;所述的可更換自旋轉過濾芯橫向置于外殼的內部;所述的可更換自旋轉過濾芯連接在帶有軸承的安裝座和帶有軸承的安裝座之間;所述的耳板分別焊接在外殼的上部左右兩側;所述的多頭連接管結構螺紋連接在外殼的上部;所述的出水管縱向螺紋連接在出水連接頭的下端;所述的出水連接頭縱向螺紋連接在外殼的底部中間位置;所述的快速安裝拆卸架分別焊接在外殼的底部四角位置;所述的可更換自旋轉過濾芯包括鏤空濾殼，水板和溢流孔，所述的水板和水板之間以間距為四厘米的距離橫向焊接在鏤空濾殼的外壁上;所述的溢流孔分別開設在鏤空濾殼的正表面左右兩部中間位置。
優選的，所述的多頭連接管結構包括橫向?qū)Я鞴�，進水管接頭，回流凈水管接頭，出水導流管，排污管頭和清理刷結構，所述的進水管接頭成對螺紋連接在橫向?qū)Я鞴艿淖笊喜?所述的回流凈水管接頭成對螺紋連接在橫向?qū)Я鞴艿挠疑喜?所述的出水導流管和出水導流管之間以間距為三厘米的距離螺紋連接在橫向?qū)Я鞴艿南虏?所述的排污管頭螺紋連接在橫向?qū)Я鞴艿挠叶?所述的清理刷結構插接在橫向?qū)Я鞴艿膬?nèi)部左端。
優選的，所述的清理刷結構包括拖環，橡膠塞，刷管和清理桿，所述的拖環貫穿橡膠塞的內側中間焊接在刷管的左端;所述的清理桿螺紋連接在刷管的內側右部。
優選的，所述的清理桿設置有硬質刷毛和V型刮污板，所述的硬質刷毛分別膠接在清理桿的外壁上;所述的V型刮污板的內部中間位置橫向焊接有連接桿;所述的連接桿螺紋連接在清理桿的內部右端開設的螺紋孔內。
優選的，所述的快速安裝拆卸架包括伸縮板，矩形套管，調節螺栓和底板，所述的伸縮板縱向插接在矩形套管的內側上部;所述的調節螺栓螺紋連接在伸縮板和矩形套管的連接處;所述的底板橫向焊接在矩形套管的底部。
優選的，所述的伸縮板設置有固定座和插拔銷，所述的伸縮板通過插拔銷安裝在固定座的內部下側;所述的固定座分別焊接在外殼的底部四角位置。
優選的，所述的底板的內側左右兩部開設的安裝孔內分別設置有地腳螺栓。
優選的，所述的鏤空濾殼設置有碳纖維過濾芯。
優選的，所述的鏤空濾殼的左右兩端分別焊接有旋轉軸。
優選的，所述的旋轉軸和帶有軸承的安裝座內的軸承的內圈過盈配合。
優選的，所述的外法蘭盤的外側焊接有拉環。
優選的，所述的外殼具體采用下部帶有弧度的三零四不銹鋼殼。
與現有技術相比，本發明的有益效果為：
1.本發明中，所述的伸縮板，矩形套管，調節螺栓和底板的設置，可通過調節螺栓的不斷調節，實現伸縮板和矩形套管的高度調節，便于安裝該處理器。
2.本發明中，所述的固定座和插拔銷的設置，可便于通過插拔插拔銷實現便于拆卸該處理器，便于安裝和維護。
3.本發明中，所述的鏤空濾殼設置有碳纖維過濾芯，可更好的吸附雜質，起到良好的污水過濾作用。
4.本發明中，所述的鏤空濾殼，水板和溢流孔的設置，可配合旋轉軸和帶有軸承的安裝座的設置，實現360度旋轉，可起到更好的過濾效果。
5.本發明中，所述的橫向?qū)Я鞴�，進水管接頭，回流凈水管接頭，出水導流管和排污管頭的設置，可實現多管頭對接工作，同時可一次性連接多個水管，提高污水處理效率。
6.本發明中，所述的硬質刷毛和V型刮污板的設置，可通過硬質刷毛對橫向?qū)Я鞴艿墓鼙谶M行清刷，通過V型刮污板可實現管壁污物刮除工作，便于操作和使用。
7.本發明中，所述的拖環，刷管和清理桿的設置，可便于調節該清理桿的長度，便于對管壁進行清理工作。
8.本發明中，所述的地腳螺栓的設置，可便于安裝和固定。
9.本發明中，所述的拉環的設置，可便于取拿污水處理器。
10.本發明中，所述的耳板的設置，可實現掛裝工作，便于安裝和使用。
