申請日2015.11.24

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/06; C02F1/463; C02F1/467

　　摘要

　　本實用新型公開了一種三維式電凝水處理器，包括PH調節槽和電極氧化槽，所述PH調節槽位于所述電極氧化槽的上面，所述PH調節槽底部設有出水口，所述電極氧化槽內部的上下兩端分別安裝正、負電極板，所述電極氧化槽內填裝有活性炭，所述電極氧化槽底部固設有曝氣管。該三維式電凝水處理器，能夠提高電流效應，降低能耗，提高污染物的去除效率。

　　權利要求書

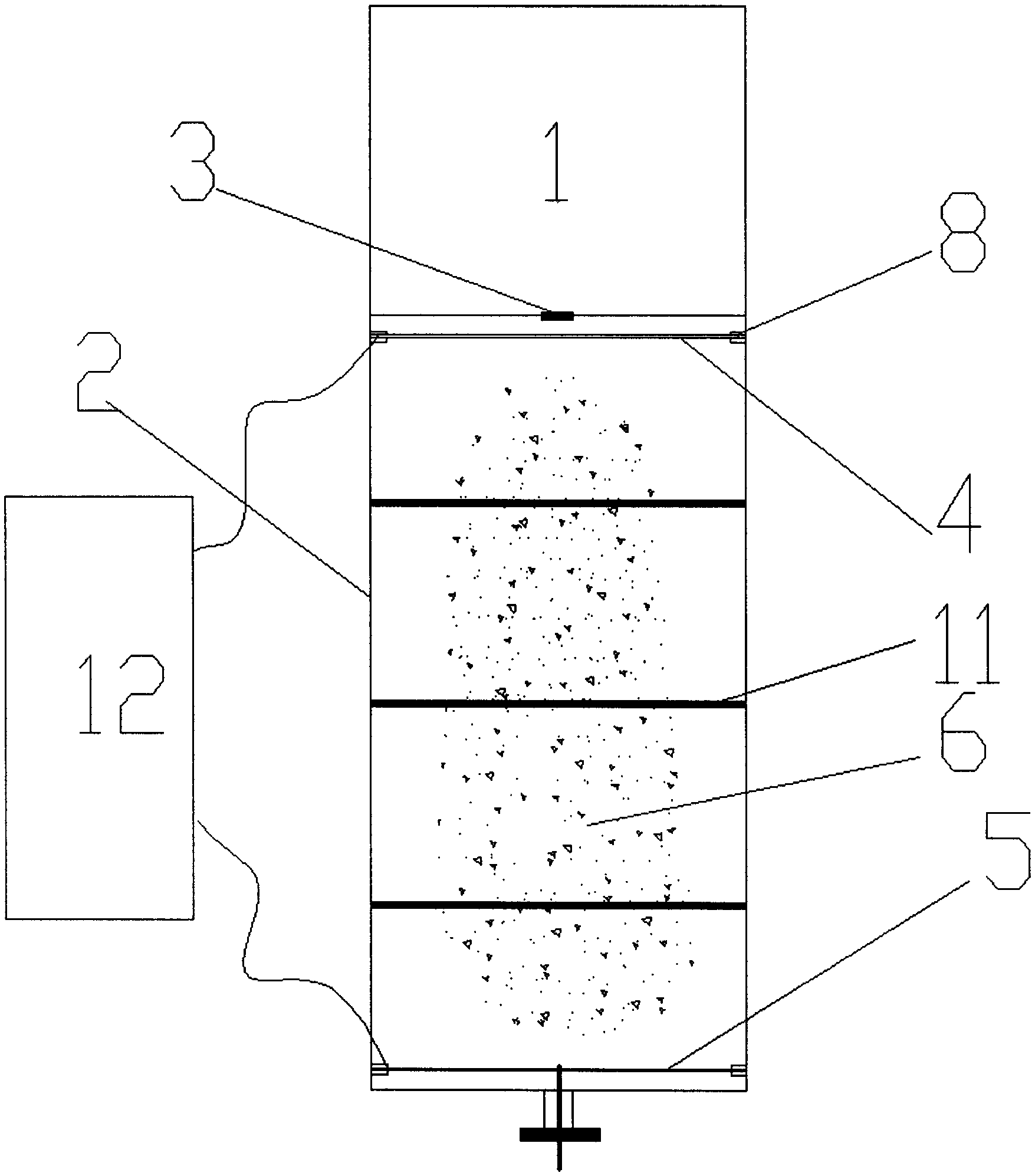

　　1.一種三維式電凝水處理器，其特征在于：包括PH調節槽(1)和電極氧化槽(2)，所述PH調節槽位于所述電極氧化槽的上面，所述PH調節槽底部設有出水口(3)，所述電極氧化槽內部的上下兩端分別安裝正、負電極板(4)、(5)，所述電極氧化槽內填裝有活性炭(6)，所述電極氧化槽底部固設有曝氣管(7)。

　　2.根據權利要求1所述的三維式電凝水處理器，其特征在于：所述電極氧化槽內部兩側壁的上下兩端均固設有滑槽(8)，所述正、負電極板定位在所述滑槽中。

　　3.根據權利要求2所述的三維式電凝水處理器，其特征在于：所述電極氧化槽底部連通有出水管(9)和排泥管(10)，所述出水管和排泥管對稱位于所述電極氧化槽底部的中間兩側。

　　4.根據權利要求3所述的三維式電凝水處理器，其特征在于：所述電極氧化槽中間隔設有若干加強桿(11)。

　　5.根據權利要求4所述的三維式電凝水處理器，其特征在于：還包括一整流機(12)，所述整流機獨立設置，所述正、負電極板電性連接在所述整流機上。

　　6.根據權利要求5所述的三維式電凝水處理器，其特征在于：所述活性炭為柱狀活性炭。

　　7.根據權利要求6所述的三維式電凝水處理器，其特征在于：所述PH調節槽和電極氧化槽均由12mm厚的PP板制成。

　　8.根據權利要求7所述的三維式電凝水處理器，其特征在于：所述正、負電極板為5mm厚的鐵電極板。

　　說明書

　　三維式電凝水處理器

　　技術領域

　　本實用新型涉及環保工程中廢水處理工藝技術領域，具體而言，涉及一種三維式電凝水處理器。

　　背景技術

　　與本實用新型最接近的同類技術為高壓脈沖電絮凝設備，電凝過程中，電流通過平行金屬電極板進入水中。金屬電極板根據去除物質的不同而選用不同的材料，以達到最佳處理效果，經常應用的有鐵、鋁、石墨等。每種材料在某個領域中的應用范圍都很廣泛，同時它在這個領域中的應用又是獨特的。

　　現有電凝水處理設備技術雖較為成熟，但在實際使用中對污染物的去除效率不穩定。由于需要針對不同的廢水水質調節電流大小，電流效應低，故通常情況下現有設備耗電量較大，且對污染物的去除率不高。

　　實用新型內容

　　本實用新型的目的在于克服現有技術存在的以上問題，提供一種三維式電凝水處理器，能夠提高電流效應，降低能耗，提高污染物的去除效率。

　　為實現上述技術目的，達到上述技術效果，本實用新型通過以下技術方案實現：

　　一種三維式電凝水處理器，包括PH調節槽和電極氧化槽，所述PH調節槽位于所述電極氧化槽的上面，所述PH調節槽底部設有出水 口，所述電極氧化槽內部的上下兩端分別安裝正、負電極板，所述電極氧化槽內填裝有活性炭，所述電極氧化槽底部固設有曝氣管。

　　作為本實用新型的進一步改進，所述電極氧化槽內部兩側壁的上下兩端均固設有滑槽，所述正、負電極板定位在所述滑槽中。

　　作為本實用新型的進一步改進，所述電極氧化槽底部連通有出水管和排泥管，所述出水管和排泥管對稱位于所述電極氧化槽底部的中間兩側。

　　作為本實用新型的進一步改進，所述電極氧化槽中間隔設有若干加強桿。

　　作為本實用新型的進一步改進，還包括一整流機，所述整流機獨立設置，所述正、負電極板電性連接在所述整流機上。

　　作為本實用新型的進一步改進，所述活性炭為柱狀活性炭。

　　作為本實用新型的進一步改進，所述PH調節槽和電極氧化槽均由12mm厚的PP板制成。

　　作為本實用新型的進一步改進，所述正、負電極板為5mm厚的鐵電極板。

　　本實用新型的有益效果是：

　　1、用活性炭作為第三電極，提高電流效應，節省電耗;

　　2、廢水與極板和活性炭充分接觸，提高氧化效率;

　　3、通過柱狀活性炭，減少電極板使用及消耗數量，節約成本。

　　上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。本實用新型的具體實施方式由以下實施例及其附圖詳細給出。
