申請日2017.11.06

　　公開(公告)日2018.01.19

　　IPC分類號C02F1/52

　　摘要

　　本發明公開了一種用于廢水處理的沉淀裝置，包括底座，底座的上表面設有箱體，箱體的內部設有隔板，隔板的上端均勻分布有溢流槽，隔板將箱體的內部分為絮凝池和沉淀池，絮凝池位于箱體的內部一側，沉淀池位于箱體的內部另一側，箱體的前側設有控制開關和污水泵開關，控制開關的輸入端和污水泵開關的輸入端均與外部電源的輸出端電連接，箱體的左側下部設有進水管，進水管的中部設有進水閥門，進水管伸入到絮凝池內，進水管的一端設有分水裝置，箱體的上表面設有連接板，連接板的側表面設有攪拌裝置。本用于廢水處理的沉淀裝置，結構簡單，使用便利，廢水沉淀效果好且效率高，而且便于處理廢污泥，簡化操作。

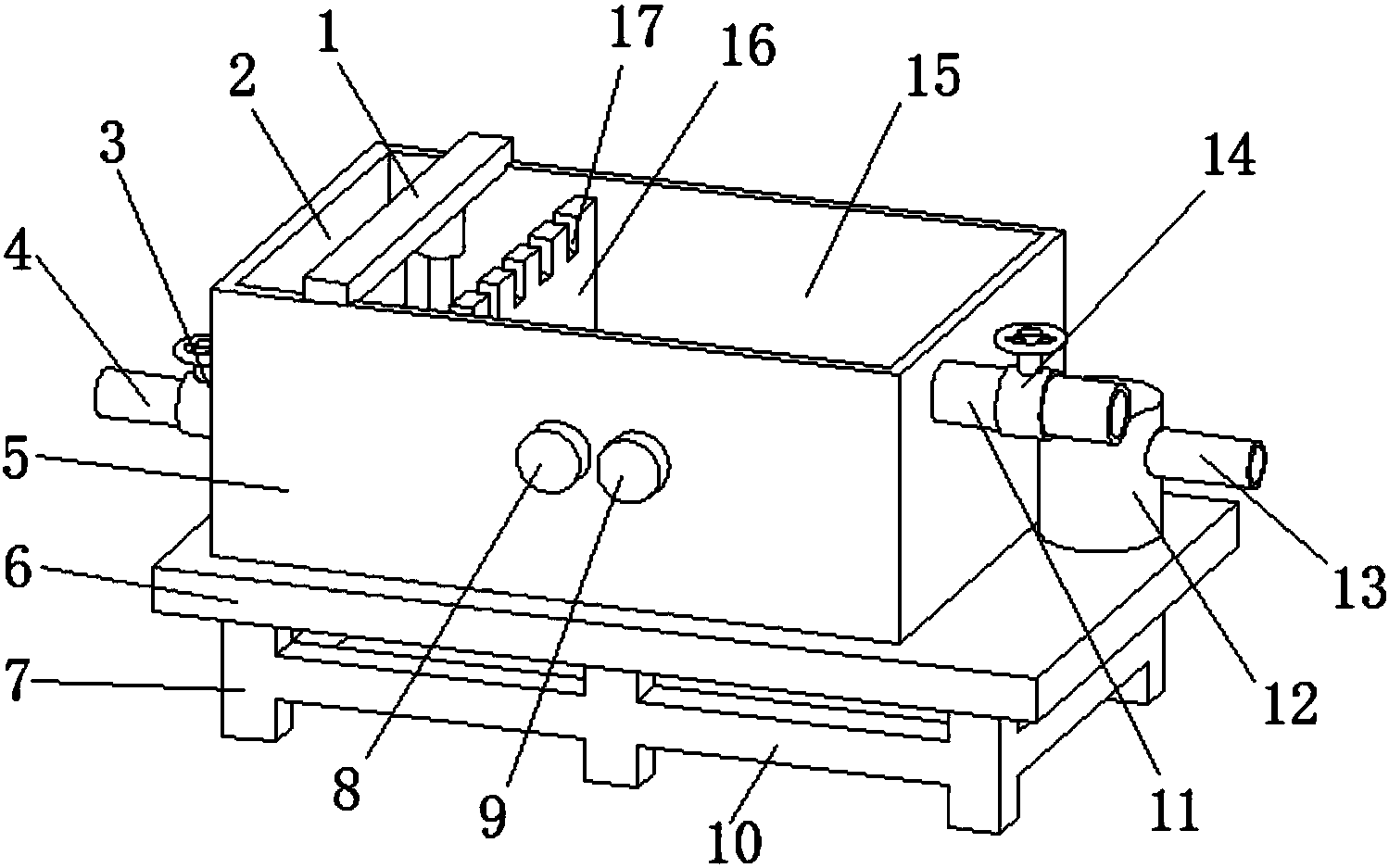

　　摘要附圖



　　權利要求書

　　1.一種用于廢水處理的沉淀裝置，包括底座(6)，其特征在于：所述底座(6)的上表面設有箱體(5)，箱體(5)的內部設有隔板(16)，隔板(16)的上端均勻分布有溢流槽(17)，隔板(16)將箱體(5)的內部分為絮凝池(2)和沉淀池(15)，絮凝池(2)位于箱體(5)的內部一側，沉淀池(15)位于箱體(5)的內部另一側，箱體(5)的前側設有控制開關(8)和污水泵開關(9)，控制開關(8)的輸入端和污水泵開關(9)的輸入端均與外部電源的輸出端電連接，箱體(5)的左側下部設有進水管(4)，進水管(4)的中部設有進水閥門(3)，進水管(4)伸入到絮凝池(2)內，進水管(4)的一端設有分水裝置，箱體(5)的上表面設有連接板(1)，連接板(1)的側表面設有攪拌裝置，攪拌裝置的數量為兩個且等間距設置，沉淀池(15)的內部底端設有分槽板(19)，分槽板(19)的數量為三個且等間距設置，分槽板(19)將沉淀池(15)的內部底端分為四個污物存集室(27)，箱體(5)的右側上部設有排水管(11)，排水管(11)的中部設有排水閥門(14)，所述底座(6)的上表面右側設有排污裝置。

　　2.根據權利要求1所述的一種用于廢水處理的沉淀裝置，其特征在于：所述底座(6)的下表面設有支撐腿(7)，支撐腿(7)的數量為六個且等間距設置，支撐腿(7)之間設有支撐桿(10)。

　　3.根據權利要求1所述的一種用于廢水處理的沉淀裝置，其特征在于：所述分水裝置包括總管(25)，總管(25)位于絮凝池(2)的內部底端，總管(25)的側表面均勻分布有支管(26)。

　　4.根據權利要求1所述的一種用于廢水處理的沉淀裝置，其特征在于：所述攪拌裝置包括電機(22)，電機(22)的輸入端與控制開關(8)的輸出端電連接，電機(22)的輸出軸通過聯軸器與轉軸(23)連接，轉軸(23)的一端設有攪拌葉片(24)。

　　5.根據權利要求1所述的一種用于廢水處理的沉淀裝置，其特征在于：所述排污裝置包括污水泵(12)，污水泵(12)的輸入端與污水泵開關(9)的輸出端電連接，污水泵(12)的出口與排污管(13)連接，污水泵(12)的進口與抽污管(18)連接，抽污管(18)的側表面設有連接管(20)，連接管(20)的數量為四個且等間距設置，連接管(20)伸入到污物存集室(27)內，連接管(20)的側表面均勻分布有通孔(21)。

　　說明書

　　一種用于廢水處理的沉淀裝置

　　技術領域

　　本發明涉及廢水處理技術領域，具體為一種用于廢水處理的沉淀裝置。

　　背景技術

　　廢水處理就是利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源。在廢水的處理過程中需要經過沉淀處理，現有的用于廢水處理的沉淀裝置大多體積較大，廢水是從一個點流入，流經區域不能分布到整個平面，導致廢水沉淀效率低，另外廢污泥處理困難，使用存在諸多不便。

　　發明內容

　　本發明要解決的技術問題是克服現有的缺陷，提供一種用于廢水處理的沉淀裝置，使用便利，廢水沉淀效果好且效率高，而且便于處理廢污泥，可以有效解決背景技術中的問題。

　　為實現上述目的，本發明提供如下技術方案：一種用于廢水處理的沉淀裝置，包括底座，所述底座的上表面設有箱體，箱體的內部設有隔板，隔板的上端均勻分布有溢流槽，隔板將箱體的內部分為絮凝池和沉淀池，絮凝池位于箱體的內部一側，沉淀池位于箱體的內部另一側，箱體的前側設有控制開關和污水泵開關，控制開關的輸入端和污水泵開關的輸入端均與外部電源的輸出端電連接，箱體的左側下部設有進水管，進水管的中部設有進水閥門，進水管伸入到絮凝池內，進水管的一端設有分水裝置，箱體的上表面設有連接板，連接板的側表面設有攪拌裝置，攪拌裝置的數量為兩個且等間距設置，沉淀池的內部底端設有分槽板，分槽板的數量為三個且等間距設置，分槽板將沉淀池的內部底端分為四個污物存集室，箱體的右側上部設有排水管，排水管的中部設有排水閥門，所述底座的上表面右側設有排污裝置。

　　作為本發明的一種優選技術方案，所述底座的下表面設有支撐腿，支撐腿的數量為六個且等間距設置，支撐腿之間設有支撐桿。

　　作為本發明的一種優選技術方案，所述分水裝置包括總管，總管位于絮凝池的內部底端，總管的側表面均勻分布有支管。

　　作為本發明的一種優選技術方案，所述攪拌裝置包括電機，電機的輸入端與控制開關的輸出端電連接，電機的輸出軸通過聯軸器與轉軸連接，轉軸的一端設有攪拌葉片。

　　作為本發明的一種優選技術方案，所述排污裝置包括污水泵，污水泵的輸入端與污水泵開關的輸出端電連接，污水泵的出口與排污管連接，污水泵的進口與抽污管連接，抽污管的側表面設有連接管，連接管的數量為四個且等間距設置，連接管伸入到污物存集室內，連接管的側表面均勻分布有通孔。

　　與現有技術相比，本發明的有益效果是：本用于廢水處理的沉淀裝置，結構簡單，廢水通過總管和支管均勻地流入絮凝池內，通過電機工作，電機帶動攪拌葉片旋轉，使廢水與絮凝劑充分混合，然后從溢流槽流入沉淀池內，在沉淀池內進行沉淀，廢水沉淀效果好且效率高，通過污水泵工作，污物存集室內的廢污泥被抽出，簡化操作。
