申請日2017.11.07

　　公開(公告)日2018.03.13

　　IPC分類號G01N1/10

　　摘要

　　本發明屬于污水處理設備領域，具體涉及一種定量污水采集裝置，包括筒體、上底座和下底座，上底座和下底座分別設置在筒體的上下兩端，且上底座和下底座之間為連通設置，上底座頂部設有活動密封蓋，液位傳感器貫穿所述的活動密封蓋設置在上底座上，且上底座上設有可調節液位傳感器高度的卡接部，下底座內部設有導向限位板和浮動密封芯體，浮動密封芯體設置在導向限位板的下方，下底座底部設有進水口，浮動密封芯體與進水口之間設有密封墊，下底座側面設有出水口，出水口外部連接有開關閥門。本發明結構設計合理、便于對不同水位污水進行定量采集，具有效率高、準確率高等優點，具有很大的市場價值，值得廣泛推廣。

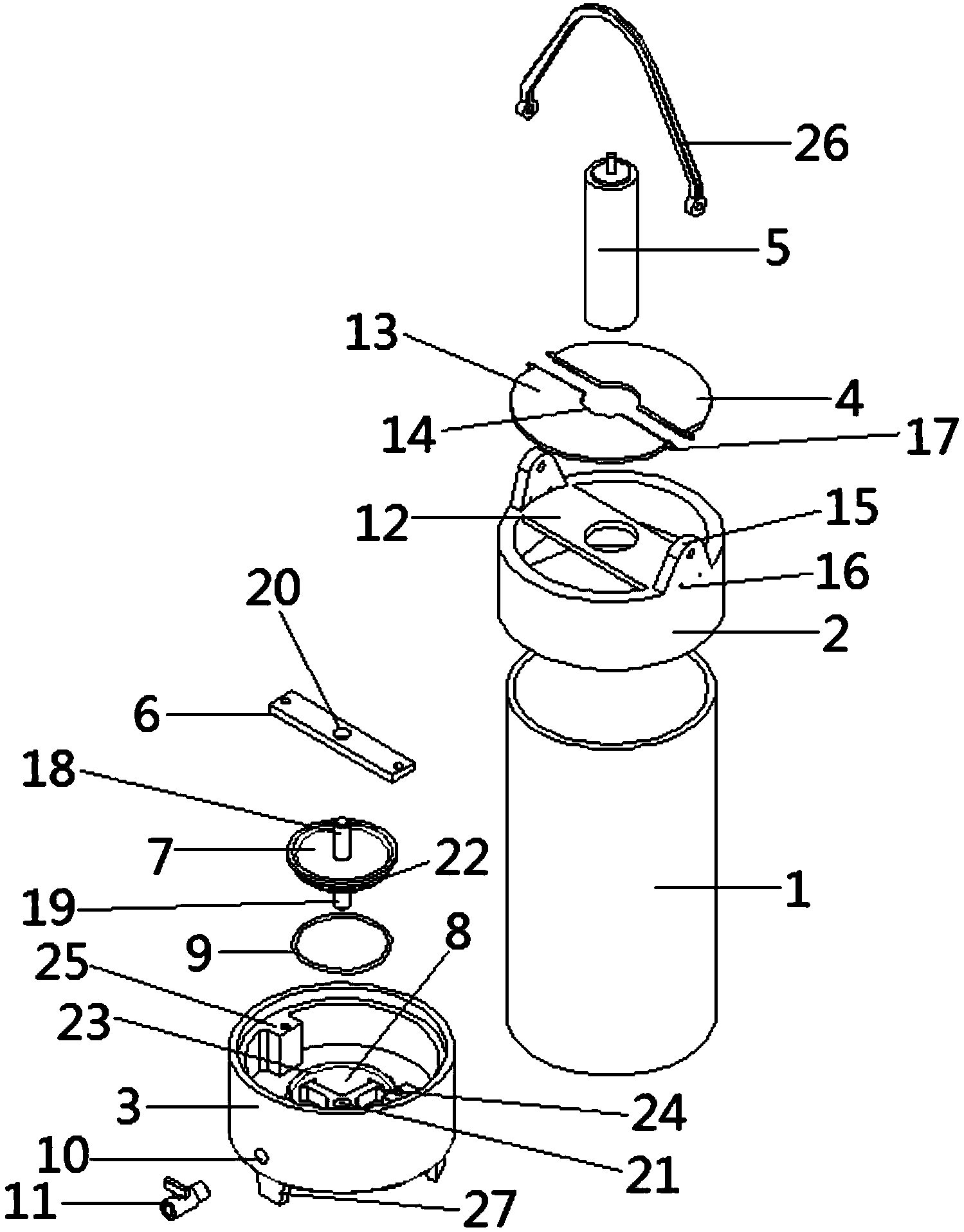

　　摘要附圖



　　權利要求書

　　1.一種定量污水采集裝置，包括筒體(1)、上底座(2)和下底座(3)，其特征在于：所述的上底座(2)和下底座(3)分別設置在筒體(1)的上下兩端，且上底座(2)和下底座(3)之間為連通設置，所述的上底座(2)頂部設有活動密封蓋(4)，液位傳感器(5)貫穿所述的活動密封蓋(4)設置在上底座(2)上，且上底座(2)上設有可調節液位傳感器(5)高度的卡接部(12)，所述的下底座(3)內部設有導向限位板(6)和浮動密封芯體(7)，所述的導向限位板(6)固定在安裝座(25)上，所述的浮動密封芯體(7)設置在導向限位板(6)的下方，所述的下底座(3)底部設有進水口(8)，所述的浮動密封芯體(7)與進水口(8)之間設有密封墊(9)，所述的下底座(3)側面設有出水口(10)，所述的出水口(10)外部連接有開關閥門(11)。

　　2.根據權利要求1所述的一種定量污水采集裝置，其特征在于：所述的活動密封蓋(4)由兩塊對稱設置的半圓形蓋(13)拼接而成，且兩塊所述的半圓形蓋(13)拼接處的中心位置均設有半圓形凹槽(14)，所述的液位傳感器(5)通過兩個所述的半圓形凹槽(14)組成的圓孔貫穿活動密封蓋(4)。

　　3.根據權利要求2所述的一種定量污水采集裝置，其特征在于：所述的上底座(2)頂部兩側還設有吊耳(15)，所述的吊耳(15)上設有卡槽(16)，所述的半圓形蓋(13)的直徑兩端設有凸塊(17)，所述的凸塊(17)可轉動的放置在卡槽(16)內。

　　4.根據權利要求1所述的一種定量污水采集裝置，其特征在于：所述的浮動密封芯體(7)中心兩側對稱設有第一圓柱體(18)和第二圓柱體(19)，所述的導向限位板(6)上設有與第一圓柱體(18)相匹配的第一圓孔(20)，所述的進水口(8)中間設有與第二圓柱體(19)相匹配的第二圓孔(21)，所述的第一圓孔(20)與第二圓孔(21)同軸設置，所述的浮動密封芯體(7)上設有密封槽(22)，所述的密封墊(9)安裝在密封槽(22)內，所述的下底座(3)內側底部設有與密封墊(9)相匹配的圓柱形臺階孔(23)。

　　5.根據權利要求4所述的一種定量污水采集裝置，其特征在于：所述的導向限位板(6)與浮動密封芯體(7)之間的距離小于等于第一圓柱體(18)的高度，所述的第二圓孔(21)與進水口(8)之間間隔設有兩個以上的連接塊(24)。

　　6.根據權利要求3所述的一種定量污水采集裝置，其特征在于：所述的吊耳(15)上還安裝有提鉤(26)。

　　7.根據權利要求1所述的一種定量污水采集裝置，其特征在于：所述的下底座(3)底部還設有支撐座(27)。

　　8.根據權利要求1所述的一種定量污水采集裝置，其特征在于：所述的卡接部(12)中間設有與液位傳感器(5)相匹配的圓柱孔。

　　說明書

　　一種定量污水采集裝置

　　技術領域

　　本發明屬于污水處理設備技術領域，具體涉及一種定量污水采集裝置。

　　背景技術

　　污水，通常指受一定污染的、來自生活和生產的排出水。污水主要有生活污水、工業廢水、初期雨水和含有危險化學品或不確定危險性質的水樣。污水的主要污染物有病原體污染物、耗氧污染物、植物營養物和有毒污染物等。

　　隨著社會不斷的發展進步，生活污水及工業廢水越來越多，從而環境監控變得尤為重要，然而目前最常見的環境監測就是通過對排放的污水進行取樣，化驗，從而確認是否達到排放標準。現在大部分的江河湖泊都受到一定程度的污染，因此需要定期對其中的水質進行檢測。

　　在現有技術中，對污水進行采樣時，主要采用人工使用容器進行采樣，現有的污水采集方式存在采集效率較低，采集水位有限導致準確率較低的技術問題。

　　發明內容

　　本發明的為了解決現有技術中存在的采集效率低、采集工具不方面、采集數據不準確等問題，提供了一種設計合理、便于對不同水位污水進行定量采集、效率高、準確率高的定量污水采集裝置。

　　為實現上述目的，本發明所采用的技術方案是：一種定量污水采集裝置，包括筒體、上底座和下底座，所述的上底座和下底座分別設置在筒體的上下兩端，且上底座和下底座之間為連通設置，所述的上底座頂部設有活動密封蓋，液位傳感器貫穿所述的活動密封蓋設置在上底座上，且上底座上設有可調節液位傳感器高度的卡接部，所述的下底座內部設有導向限位板和浮動密封芯體，所述的導向限位板固定在安裝座上，所述的浮動密封芯體設置在導向限位板的下方，所述的下底座底部設有進水口，所述的浮動密封芯體與進水口之間設有密封墊，所述的下底座側面設有出水口，所述的出水口外部連接有開關閥門。

　　優選的，所述的活動密封蓋由兩塊對稱設置的半圓形蓋拼接而成，且兩塊所述的半圓形蓋拼接處的中心位置均設有半圓形凹槽，所述的液位傳感器通過兩個所述的半圓形凹槽組成的圓孔貫穿活動密封蓋。

　　優選的，所述的上底座頂部兩側還設有吊耳，所述的吊耳上設有卡槽，所述的半圓形蓋的直徑兩端設有凸塊，所述的凸塊可轉動的放置在卡槽內。

　　優選的，所述的浮動密封芯體中心兩側對稱設有第一圓柱體和第二圓柱體，所述的導向限位板上設有與第一圓柱體相匹配的第一圓孔，所述的進水口中間設有與第二圓柱體相匹配的第二圓孔，所述的第一圓孔與第二圓孔同軸設置，所述的浮動密封芯體上設有密封槽，所述的密封墊安裝在密封槽內，所述的下底座內側底部設有與密封墊相匹配的圓柱形臺階孔。

　　優選的，所述的導向限位板與浮動密封芯體之間的距離小于等于第一圓柱體的高度，所述的第二圓孔與進水口之間間隔設有兩個以上的連接塊。

　　優選的，所述的吊耳上還安裝有提鉤。

　　優選的，所述的下底座底部還設有支撐座。

　　優選的，所述的卡接部中間設有與液位傳感器相匹配的圓柱孔。

　　采用上述技術方案后，本發明具有以下有益效果：

　　本發明一種定量污水采集裝置，通過下底座底部進水口的設置，可方便污水水樣進入筒體內部;導向限位板的設置可以限制浮動密封芯體的最大與最小開啟量，可以控制污水的采集速度;液位傳感器通過卡接部卡接不同位置來實現高度設置可根據實際需要采集污水的體積來調節;活動密封蓋在采集污水水樣時，筒內氣體頂開活動密封蓋，提高污水采集效率，采集完成后，裝置在水樣中上升，水樣壓緊活動密封蓋，防止水樣體積的增加;開關閥門的設置可方便放出采集到的污水水樣;綜上所述，本發明結構設計合理、便于對不同水位污水進行定量采集，具有效率高、準確率高等優點，具有很大的市場價值，值得廣泛推廣。
