申請日2017.11.07

　　公開(公告)日2018.03.06

　　IPC分類號C02F9/04; C02F101/30

　　摘要

　　本發明公開了一種高效的含油污水的處理系統，包括本體、隔油池、調節池、絮凝池和沉降池，所述本體的內部一側固定設置有隔油池，所述隔油池的頂端一側固定設置有延伸裝置本體外側的污水入口，所述本體的內側靠近污水入口的位置固定設置有格柵井，所述本體的內部另一側設置有浮油收集器，所述本體的外側頂端固定設置有回收槽，所述本體的內部靠近隔油池依次固定設置有調節池、絮凝池和沉降池，所述本體靠近沉降池的外側固定設置有液體出口，所述本體的外部底端固定設置有污泥收集槽，通過將物理與化學去油方法進行有效的結合，進行化學調節與絮凝，從而使得污水中有害成分能進行全面的清除，提高了污水處理的質量。

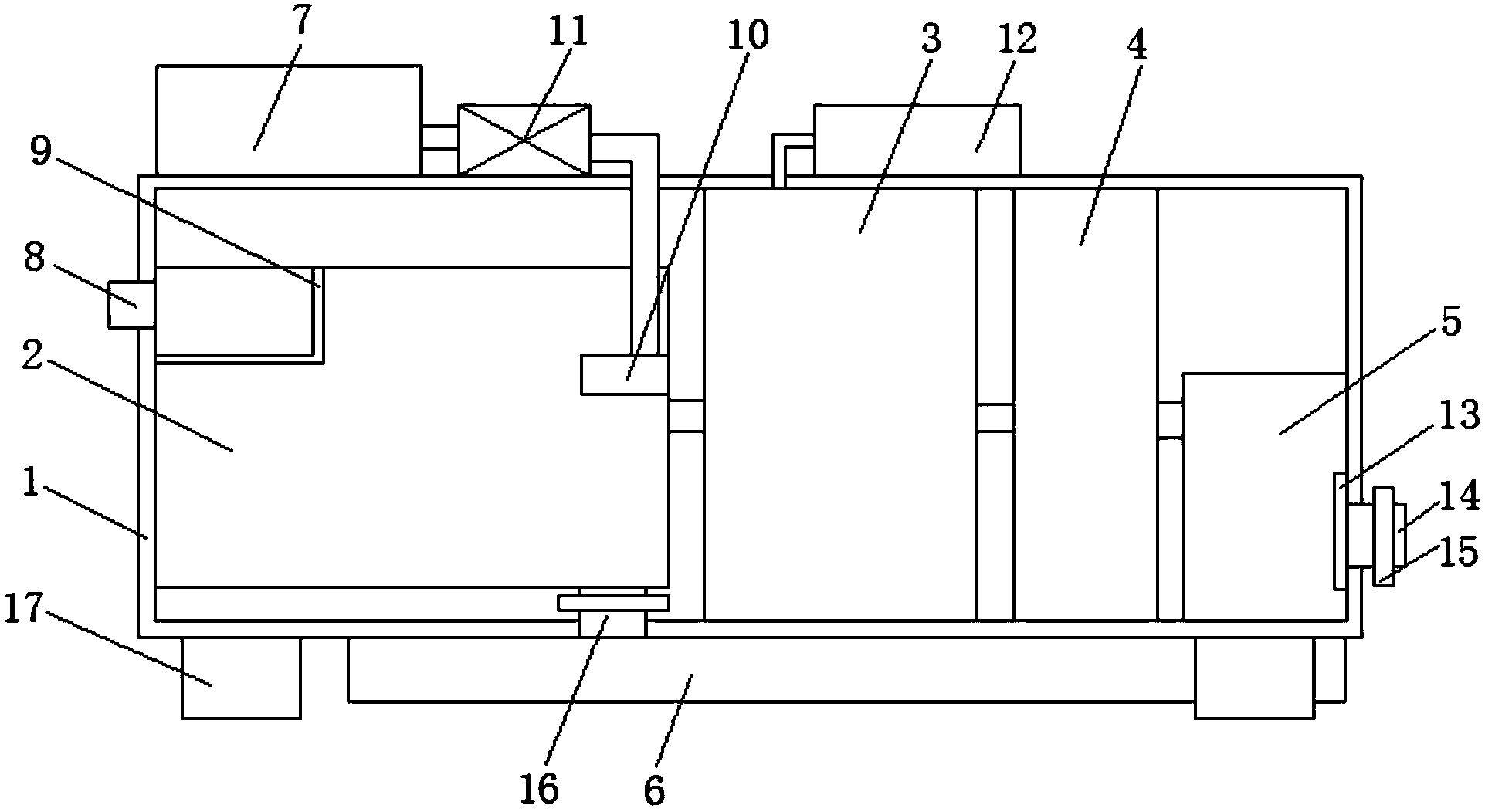

　　摘要附圖



　　權利要求書

　　1.一種高效的含油污水的處理系統，包括本體(1)、隔油池(2)、調節池(3)、絮凝池(4)和沉降池(5)，其特征在于：所述本體(1)的內部一側固定設置有隔油池(2)，所述隔油池(2)的頂端一側固定設置有延伸裝置本體(1)外側的污水入口(8)，所述本體(1)的內側靠近污水入口(8)的位置固定設置有格柵井(9)，所述本體(1)的內部另一側設置有浮油收集器(10)，所述本體(1)的外側頂端固定設置有回收槽(7)，所述浮油收集器(10)通過固定設置在本體(1)外側的抽液泵(11)與回收槽(7)連通，所述本體(1)的內部靠近隔油池(2)依次固定設置有調節池(3)、絮凝池(4)和沉降池(5)，所述隔油池(2)、調節池(3)、絮凝池(4)和沉降池(5)的側端均通過管道連通，所述本體(1)的外側頂端靠近調節池(3)的位置固定設置有調節劑存放槽(12)，所述調節劑存放槽(12)通過管道與調節池(3)的內部連通，所述本體(1)靠近沉降池(5)的外側固定設置有液體出口(14)，所述本體(1)的外部底端固定設置有污泥收集槽(6)，所述隔油池(2)、調節池(3)、絮凝池(4)和沉降池(5)的底端均通過連通管(16)與污泥收集槽(6)連通。

　　2.根據權利要求1所述的一種高效的含油污水的處理系統，其特征在于：所述本體(1)的內側靠近液體出口(14)的位置固定設置有過濾板(13)。

　　3.根據權利要求1所述的一種高效的含油污水的處理系統，其特征在于：所述液體出口(14)與連通管(16)的中間均固定設置有控制閥(15)。

　　4.根據權利要求1所述的一種高效的含油污水的處理系統，其特征在于：所述調節劑存放槽(12)的內部設置為兩部分，且其等容量的存放有酸性調節劑和堿性調節劑。

　　5.根據權利要求1所述的一種高效的含油污水的處理系統，其特征在于：所述本體(1)的底面四角分別固定設置有底座(17)。

　　說明書

　　一種高效的含油污水的處理系統

　　技術領域

　　本發明涉及污水處理技術領域，具體為一種高效的含油污水的處理系統。

　　背景技術

　　水體油污染主要來自工業、農業、運輸業及生活污水排放和油泄漏，逸人大氣中的石油烴的沉降及海底自然溢油等。其中以工業含油廢水量最大，成分也很復雜。工業含油污水種類頗多，主要包括煉油廠污水，石油勘探開發采油廢水，油漆廠廢水，冶金、鋼鐵廠、冷軋廠廢水，石化廠廢水，拆船廠廢水，內燃機機車機務段廢水，油港原油壓艙水，機電和機械加工廠廢水等。含油廢水中含有揮發性有機物，且因以浮油形式存在的油形成的油膜表面積大，在各種自然因素作用下，一部分組分和分解產物可揮發進人大氣，污染和毒化上空和周圍的大氣環境。同時，因擴散和風力的作用，可使污染范圍擴大。，因而要對含油污水進行回收處理。

　　現有技術中的含油污水處理過程中存在以下問題：

　　1、方法單一，綜合利用性能較差，對含油污水中的有害成分不能有效的清除，影響排放的質量。

　　2、對含油污水中的油不能有效的進行回收利用。

　　發明內容

　　本發明的目的在于提供一種高效的含油污水的處理系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種高效的含油污水的處理系統，包括本體、隔油池、調節池、絮凝池和沉降池，所述本體的內部一側固定設置有隔油池，所述隔油池的頂端一側固定設置有延伸裝置本體外側的污水入口，所述本體的內側靠近污水入口的位置固定設置有格柵井，所述本體的內部另一側設置有浮油收集器，所述本體的外側頂端固定設置有回收槽，所述浮油收集器通過固定設置在本體外側的抽液泵與回收槽連通，所述本體的內部靠近隔油池依次固定設置有調節池、絮凝池和沉降池，所述隔油池、調節池、絮凝池和沉降池的側端均通過管道連通，所述本體的外側頂端靠近調節池的位置固定設置有調節劑存放槽，所述調節劑存放槽通過管道與調節池的內部連通，所述本體靠近沉降池的外側固定設置有液體出口，所述本體的外部底端固定設置有污泥收集槽，所述隔油池、調節池、絮凝池和沉降池的底端均通過連通管與污泥收集槽連通。

　　進一步的，所述本體的內側靠近液體出口的位置固定設置有過濾板。

　　進一步的，所述液體出口與連通管的中間均固定設置有控制閥。

　　進一步的，所述調節劑存放槽的內部設置為兩部分，且其等容量的存放有酸性調節劑和堿性調節劑。

　　進一步的，所述本體的底面四角分別固定設置有底座。

　　與現有技術相比，本發明的有益效果是：

　　1、通過將物理與化學去油方法進行有效的結合，在物理沉降的過程中進行化學調節與絮凝，從而使得污水中有害成分能進行全面的清除，提高了污水處理的質量。

　　2、通過在隔油池中設置浮油收集器，而且將其通過抽液泵與回收槽進行連通使用，從而便于將污水中的浮油能有效的進行回收利用，在清理污水的同時對有效成分加以利用，經濟環保。

　　3、筒在液體出口處設置過濾板，從而將處理后期的污水中的雜質能進行二次過濾，便于處理完成后污水的直接排放，簡單實用。
