申請日2017.11.07
公開(公告)日2018.02.23
IPC分類號C02F1/52
摘要
本發明公開了一種污水處理的藥劑溶解箱及其加藥控制方法，所述溶解箱包括箱體、控制系統、定量給藥裝置;所述定量給藥裝置包括：接藥室、主容納室、N個補給容納室，N≧1;所述接藥室下方設置有N+1個分藥管;每個所述分藥管連接一個所述容納室，且所述分藥管與所述容納室的連接端設置有活動門開關;每個所述容納室底面為復位擋板，所述復位擋板上設置有稱重傳感器一;所述箱體內部設置有液位計;所述液位計、活動門開關、稱重傳感器一、復位擋板與所述控制系統電連接。本發明設計合理，自動化控制，藥劑的投加量控制精度高。

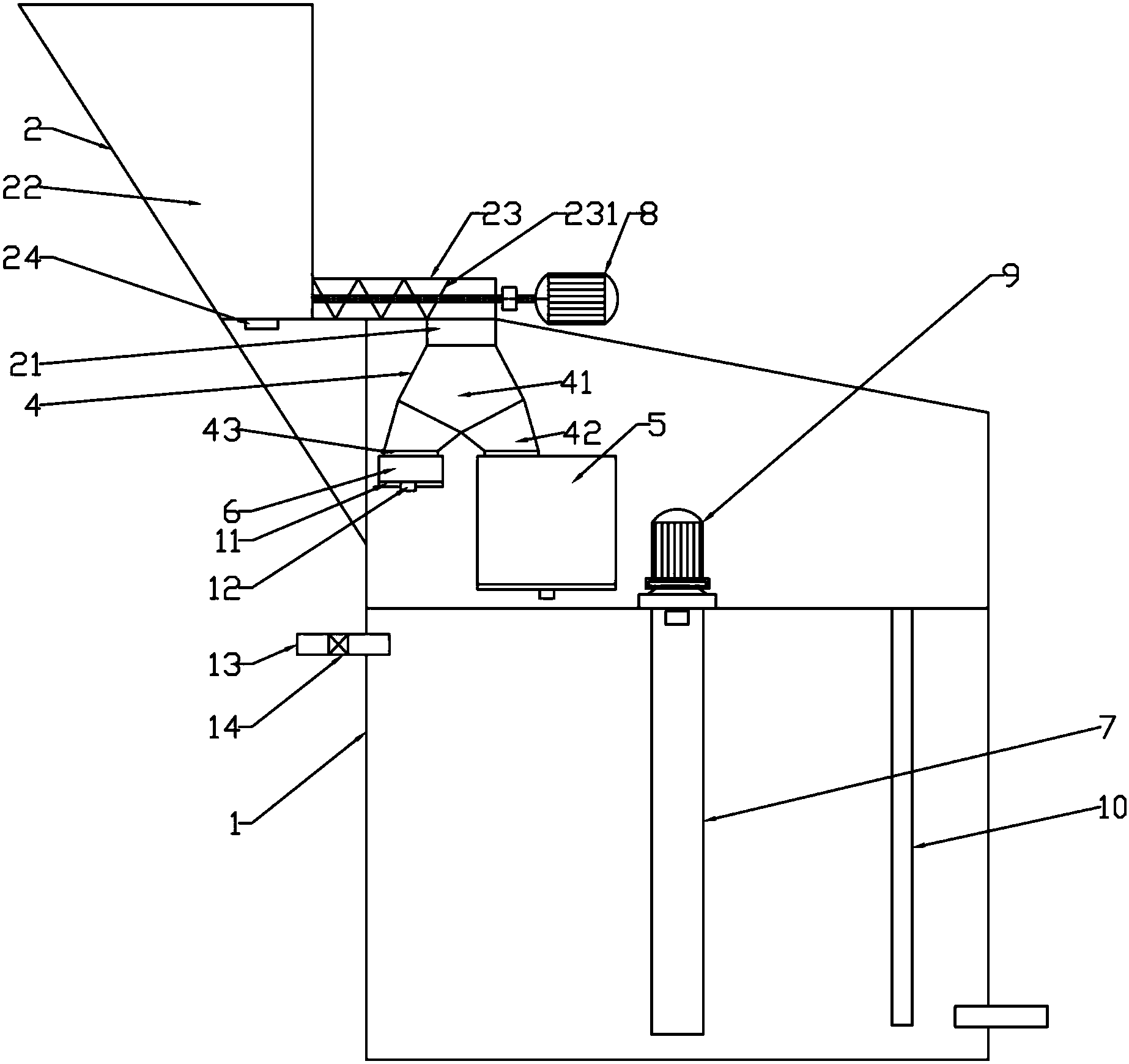

摘要附圖
權利要求書
1.一種污水處理的藥劑溶解箱，包括箱體(1)，其特征在于：所述溶解箱還包括控制系統(3)、定量給藥裝置(4);所述定量給藥裝置(4)位于所述箱體(1)的上方;
所述定量給藥裝置(4)包括：接藥室(41)、主容納室(5)、N個補給容納室(6)，N≧1;所述接藥室(41)下方設置有N+1個分藥管(42);每個所述分藥管(42)連接一個所述主容納室(5)或補給容納室(6)，且所述分藥管(42)與所述主容納室(5)或補給容納室(6)的連接端設置有活動門開關(43);所述主容納室(5)、補給容納室(6)底面均為復位擋板(11)，所述復位擋板(11)上均設置有稱重傳感器一(12);
所述箱體(1)內部設置有液位計(10);
所述液位計(10)、活動門開關(43)、稱重傳感器一(12)、復位擋板(11)與所述控制系統(3)電連接。
2.根據權利要求1所述一種污水處理的藥劑溶解箱，其特征在于：所述控制系統(3)根據液位計(10)的液位信息設定所述主容納室(5)的接藥預定值。
3.根據權利要求2所述一種污水處理的藥劑溶解箱，其特征在于：N個所述補給容納室(6)中有一個最小容積的補給容納室(6)，其他所述補給容納室(6)的容積根據最小容積的所述補給容納室(6)的倍數設置。
4.根據權利要求3所述一種污水處理的藥劑溶解箱，其特征在于：最小容積的所述補給容納室(6)的最大容納劑量小于或等于藥劑的允許投放最大誤差量。
5.根據權利要求4所述一種污水處理的藥劑溶解箱，其特征在于：所述控制系統根據每個所述補給容納室(6)的最大容納劑量設定了每個所述補給容納室(6)的恒定預值;所述補給容納室(6)的所述恒定預值小于所述補給容納室(6)的最大容納量。
6.根據權利要求5所述一種污水處理的藥劑溶解箱，其特征在于：所述溶解箱還包括儲藥倉(2)，所述儲藥倉(2)連通所述定量給藥裝置(4)。
7.根據權利要求6所述一種污水處理的藥劑溶解箱，其特征在于：所述儲藥倉(2)包括倉體(22)和輸送管(23)，所述倉體(22)一側連接所述輸送管(23)，所述輸送管(23)內設置有螺旋輸送裝置(231);所述倉體(22)底部設置有稱重傳感器二(24);所述稱重傳感器二(24)與所述控制系統(3)電連接。
8.根據權利要求7所述一種污水處理的藥劑溶解箱，其特征在于：所述箱體(1)的內部設置有與所述控制系統(3)電連接的攪拌裝置(7)。
9.根據權利要求1-8任一項所述一種污水處理的藥劑溶解箱，其特征在于：所述溶解箱設置有進水管(13)，所述進水管(13)上設置有流量閥(14)門，所述流量閥門(14)與所述控制系統電連接。
10.根據權利要求1-9任一項所述一種污水處理的藥劑溶解箱的加藥控制方法，其特征在于：包括以下步驟：
控制系統(3)通過溶解箱箱體(1)內部的液位計(10)獲得所述箱體(1)的液位情況并根據液位情況計算所述箱體(1)的儲水量;
所述控制系統(3)通過儲水量計算所需加藥劑量;
所述控制系統(3)根據所需加藥劑量計算設定定量給藥裝置(4)中的主容納室的接藥預定值，主容納室的接藥預定值小于或等于所需加藥劑量，而補給容納室(6)的接藥量則設置為恒定預值;
控制系統(3)控制儲藥倉(2)的螺旋輸送裝置(231)輸送藥劑到定量給藥裝置(4)中的接藥室(41)內再到各個分藥管(42)中;同時控制系統(3)開啟主容納室(5)、空置的補給容納室(6)的對應的分藥管(42)上的活動門開關(43)，使接藥室(41)內的藥劑通過分藥管(42)落入到對應的主容納室(5)或補給容納室(6)中;
每個接藥的所述容納室底部的稱重傳感器一(12)實時檢測所述容納室內藥劑的重量，當控制系統(3)通過稱重傳感器一(12)監測到對應的所述主容納室(5)達到設定的接藥預定值時或?qū)?yīng)的原空置的所述補給容納室(6)達到系統恒定預值時，所述控制系統(3)關閉對應所述容納室分藥管(42)上的活動門開關(43);
此時N+1個所述容納室的所述稱重傳感器一(12)實時檢測每個容納室的實際重量并反饋給所述控制系統(3)，所述控制系統(3)首先判斷主容納室(5)的藥劑是否已經達到所需加藥劑量。若是，則控制系統(3)控制主容納室(5)底部的復位擋板(11)打開，放藥完畢后閉合所述主容納室(5)的復位擋板(11);若否，則所述控制系統(3)計算并選擇出一個補給容納室(6)，被選擇的補給容納室(6)與所述主容納室(5)的劑量之和最接近所需加藥劑量且兩者誤差不超過藥劑允許投放最大誤差值，所述控制系統(3)控制所述主容納室(5)與被選擇的所述補給容納室(6)的所述復位擋板(11)打開，放藥完畢后閉合所述主容納室(5)與被選擇的所述補給容納室(6)的所述復位擋板(11);
當藥劑投放到所述溶解箱中，通過設置于所述箱體(1)內與所述控制系統(3)電連接的攪拌裝置(7)進行攪拌。
說明書
一種污水處理的藥劑溶解箱及其加藥控制方法
技術領域
本發明屬于污水處理領域，尤其涉及一種污水處理的藥劑溶解箱及其加藥控制方法。
背景技術
目前，在人們對污水進行處理時，需要在污水中投加各類化學藥劑作為混凝、絮凝、助凝劑消毒滅菌，以達到水凈化的目的;對于一些顆粒固體類的化學藥劑(后面簡稱藥劑)的投放，一般先進行溶解，可通過控制溶解的濃度，再按一定配比投入反應池中進行混凝或絮凝或助凝。如若溶解過程中，藥劑的投加量控制不當，將影響后續反應池中廢水的處理效果，且若投加量過多會增加相關化學藥劑的使用費用。
在實現本發明過程中，發明人發現現有技術中至少存在如下問題：污水處理加藥工藝中，藥劑投放自動化程度不高、藥劑的投加量控制不當，投放精度有待提高。
發明內容
本發明的目的在于提供一種污水處理的藥劑溶解箱及其加藥控制方法，以解決污水處理的加藥工藝中藥劑的投放自動化程度低，藥劑溶解過程投加量不當影響廢水處理效果、投加量控制不精準增加化學藥劑使用費用的技術問題。
為解決上述問題，本發明提供了一種污水處理的藥劑溶解箱，包括箱體，所述溶解箱還包括控制系統、定量給藥裝置;所述定量給藥裝置位于所述箱體的上方。
所述定量給藥裝置包括：接藥室、主容納室、N個補給容納室，N≧1;所述接藥室下方設置有N+1個分藥管;每個所述分藥管連接一個所述主容納室或補給容納室，且所述分藥管與所述主容納室或補給容納室的連接端設置有活動門開關;所述主容納室、補給容納室底面均為復位擋板，所述復位擋板上均設置有稱重傳感器一。
所述箱體內部設置有液位計。
所述液位計、活動門開關、稱重傳感器一、復位擋板與所述控制系統電連接。
進一步的，所述控制系統根據液位計的液位信息設定所述主容納室的接藥預定值。
進一步的，N個所述補給容納室中有一個最小容積的補給容納室，其他所述補給容納室的容積根據最小容積的所述補給容納室的倍數設置。
又進一步的，最小容積的所述補給容納室的最大容納量小于或等于藥劑的允許投放最大誤差量。
進一步的，所述控制系統根據每個所述補給容納室的最大容納劑量設定了每個所述補給容納室的恒定預值;所述補給容納室的所述恒定預值小于所述補給容納室的最大容納量。
進一步的，所述溶解箱還包括儲藥倉，所述儲藥倉連通所述定量給藥裝置。
又進一步的，所述儲藥倉包括倉體和輸送管，所述倉體一側連接所述輸送管，所述輸送管內設置有螺旋輸送裝置;所述倉體底部設置有稱重傳感器二;所述稱重傳感器二與所述控制系統電連接。
進一步的，所述箱體的內部設置有與所述控制系統電連接的攪拌裝置。
進一步的，所述溶解箱設置有進水管，所述進水管上設置有流量閥門，所述流量閥門與所述控制系統電連接。
本發明的目的還在于提供一種上述污水處理的藥劑溶解箱的加藥控制方法，包括以下步驟：
控制系統通過溶解箱箱體內部的液位計獲得所述箱體的液位情況并根據液位情況計算所述箱體的儲水量;
所述控制系統通過儲水量計算所需加藥劑量;
所述控制系統根據所需加藥劑量計算設定定量給藥裝置中的主容納室的接藥預定值，主容納室的接藥預定值小于或等于所需加藥劑量，而補給容納室的接藥量則設置為恒定預值;
控制系統控制儲藥倉的螺旋輸送裝置輸送藥劑到定量給藥裝置中的接藥室內再到各個分藥管中;同時控制系統開啟主容納室、空置的補給容納室的對應的分藥管上的活動門開關，使接藥室內的藥劑通過分藥管落入到對應的主容納室或補給容納室中;
每個接藥的所述容納室底部的稱重傳感器一實時檢測所述容納室內藥劑的重量，當控制系統通過稱重傳感器一監測到對應的所述主容納室達到設定的接藥預定值時或?qū)?yīng)的原空置的所述補給容納室達到系統恒定預值時，所述控制系統關閉對應所述容納室分藥管上的活動門開關;
此時N+1個所述容納室的所述稱重傳感器一實時檢測每個容納室的實際重量并反饋給所述控制系統，所述控制系統首先判斷主容納室的藥劑是否已經達到所需加藥劑量。若是，則控制系統控制主容納室底部的復位擋板打開，放藥完畢后閉合所述主容納室的復位擋板;若否，則所述控制系統計算并選擇出一個補給容納室，被選擇的補給容納室與所述主容納室的劑量之和最接近所需加藥劑量且兩者誤差不超過藥劑允許投放最大誤差值，所述控制系統控制所述主容納室與被選擇的所述補給容納室的所述復位擋板打開，放藥完畢后閉合所述主容納室與被選擇的所述補給容納室的所述復位擋板。
當藥劑投放到所述溶解箱中，通過設置于所述箱體內與所述控制系統電連接的攪拌裝置進行攪拌。
用上述技術方案中的一個技術方案具有如下有益效果：
1)所述控制系統與所述液位計、活動門開關、稱重傳感器一、復位擋板，與所述控制系統電連接，整個定量給藥給藥裝置的加藥自動化程度高;
2)根據液位計的液位信息設定所述主容納室的接藥預定值，以獲得小于或等于所需加藥劑量相近的藥劑，最小容積的補給容納室的最大容納劑量小于或等于藥劑的允許投放最大誤差量，而其他補給容納室的容積是最小容積補給容納室的倍數，主容納室和補給容納室的劑量之和與實際所需加藥劑量的差值不超允許投放最大誤差量。因此本裝置及其加藥控制方法所采用的技術手段使溶解箱的投放量精度高，節約藥劑的成本費用。
3)所述儲藥倉設置有重力傳感器二，當儲藥倉的藥劑低于預定值時，控制系統發出報警，提醒工作人員提前裝藥，確保藥劑供應的連續性。
4)所述溶解箱的箱體內部設置攪拌裝置，確保藥劑與箱體內的水混溶均勻。
