申請日2015.11.12

　　公開(公告)日2016.05.11

　　IPC分類號E03F5/22; E03F5/14

　　摘要

　　本實用新型公開了一種具有遠程監控功能的污水提升裝置，包括污水箱、控制箱、遠程監控模塊、無線通訊模塊和數據采集模塊，所述污水箱的外壁上設有控制箱，所述污水箱內設有過濾罐，所述過濾罐的頂部設有進水管，所述進水管靠近過濾罐的一端設有第七止回閥，所述過濾罐內設有第一過濾室和第二過濾室，所述第一過濾室的底部設有第一濾網罩，所述第一濾網罩的上端設有第一攪拌裝置，所述第一過濾室的底部設有第一開孔。該裝置將固體物質單獨分離出來，避免固體物質造成堵塞，有效保護污水泵，減少人為清理，極大減少了人們的工作量，且通過遠程監控模塊監控污水箱內的水位情況和水的流量情況，可以隨時控制該裝置，方便高效。

　　權利要求書

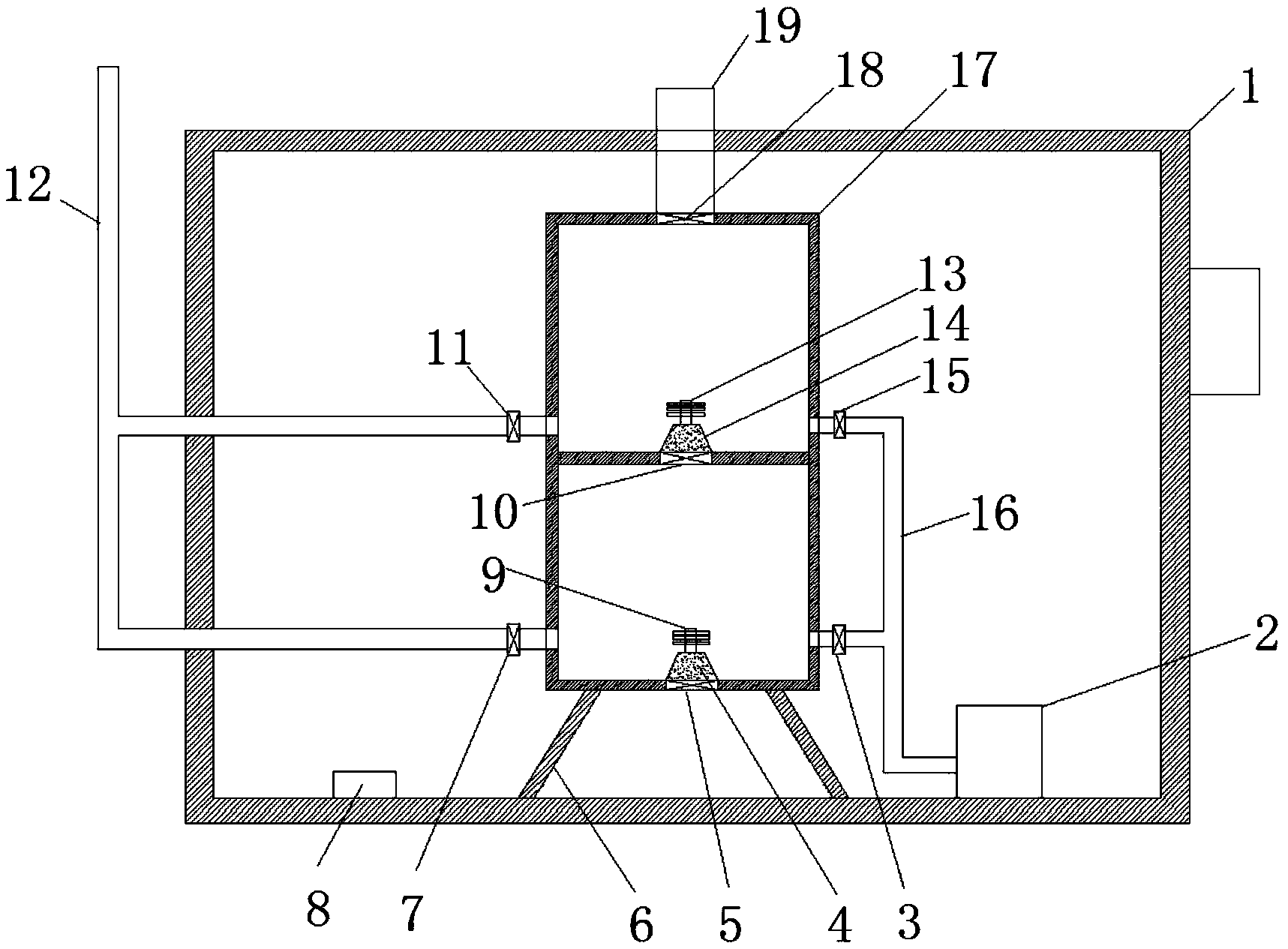

　　1.一種具有遠程監控功能的污水提升裝置，包括污水箱(1)、控制箱、遠程監控模塊、無線通訊模塊和數據采集模塊，其特征在于，所述污水箱(1)的外壁上設有控制箱，所述污水箱(1)內設有過濾罐(17)，所述過濾罐(17)的頂部設有進水管(19)，所述進水管(19)靠近過濾罐(17)的一端設有第七止回閥(18)，所述過濾罐(17)內設有第一過濾室和第二過濾室，所述第一過濾室的底部設有第一濾網罩(14)，所述第一濾網罩(14)的上端設有第一攪拌裝置(13)，所述第一過濾室的底部設有第一開孔，所述第一過濾室通過第一開孔和第二過濾室相連通，所述第一開孔上設有第四止回閥(10)，所述第二過濾室的底部設有第二濾網罩(4)，所述第二濾網罩(4)的上端設有第二攪拌裝置(9)，所述第二過濾室的底部設有第二開孔，所述第二過濾室通過第二開孔和污水箱(1)相連通，所述第二開孔上設有第二止回閥(5)，所述污水箱(1)的底部設有污水泵(2)和液位傳感器(8)，所述第一過濾室的一側和第二過濾室的一側均通過管道(16)連接污水泵(2)，所述管道(16)上設有第一止回閥(3)和第六止回閥(15)，所述第一過濾室的另一側和第二過濾室的另一側均設有出水管(12)，所述出水管(12)上設有第五止回閥(11)和第三止回閥(7)，所述控制箱通過無線通訊模塊連接遠程監控模塊，所述數據采集模塊包括液位傳感器(8)和流量計，所述流量計安裝在進水管(19)上，所述控制箱分別電連接液位傳感器(8)、流量計、污水泵(2)、第一攪拌裝置(13)、第二攪拌裝置(9)、第一止回閥(3)、第二止回閥(5)、第三止回閥(7)、第四止回閥(10)、第五 止回閥(11)、第六止回閥(15)和第七止回閥(18)。

　　2.根據權利要求1所述的一種具有遠程監控功能的污水提升裝置，其特征在于，所述遠程監控模塊包括顯示模塊和操作模塊，所述顯示模塊為LED顯示器。

　　3.根據權利要求1所述的一種具有遠程監控功能的污水提升裝置，其特征在于，所述出水管(12)包括主出水管和兩個分出水管，通過兩個分出水管分別和第一過濾室、第二過濾室連通。

　　4.根據權利要求1所述的一種具有遠程監控功能的污水提升裝置，其特征在于，所述過濾罐(17)通過支撐架(6)固定在污水箱(1)的底部。

　　說明書

　　一種具有遠程監控功能的污水提升裝置

　　技術領域

　　本實用新型涉及污水提升裝置領域，尤其涉及一種具有遠程監控功能的污水提升裝置。

　　背景技術

　　目前，市面上的污水提升處理裝置有很多種，傳統方式中的集水坑一般是水泥的池子，這種池子占地大、密封不好，經常有異味排出，對環境的污染比較嚴重，由于污水里面的雜質較多，一般的污水處理裝置都需要不間斷地人工處理固體雜質，浪費人工以及時間，若不處理，則會堵塞系統，另外，現有的污水處理裝置沒有相應的監控功能，不能及時了解裝置內的情況。

　　實用新型內容

　　本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種具有遠程監控功能的污水提升裝置。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　一種具有遠程監控功能的污水提升裝置，包括污水箱、控制箱、遠程監控模塊、無線通訊模塊和數據采集模塊，所述污水箱的外壁上設有控制箱，所述污水箱內設有過濾罐，所述過濾罐的頂部設有進水管，所述進水管靠近過濾罐的一端設有第七止回閥，所述過濾罐內設有第一過濾室和第二過濾室，所述第一過濾室的底部設有第一濾網罩，所述第一濾網罩的上端設有第一攪拌裝置，所述第一過濾室的底部設有第一開孔，所述第一過濾室通過第一開孔和第二過濾室相連 通，所述第一開孔上設有第四止回閥，所述第二過濾室的底部設有第二濾網罩，所述第二濾網罩的上端設有第二攪拌裝置，所述第二過濾室的底部設有第二開孔，所述第二過濾室通過第二開孔和污水箱相連通，所述第二開孔上設有第二止回閥，所述污水箱的底部設有污水泵和液位傳感器，所述第一過濾室的一側和第二過濾室的一側均通過管道連接污水泵，所述管道上設有第一止回閥和第六止回閥，所述第一過濾室的另一側和第二過濾室的另一側均設有出水管，所述出水管上設有第五止回閥和第三止回閥，所述控制箱通過無線通訊模塊連接遠程監控模塊，所述數據采集模塊包括液位傳感器和流量計，所述流量計安裝在進水管上，所述控制箱分別電連接液位傳感器、流量計、污水泵、第一攪拌裝置、第二攪拌裝置、第一止回閥、第二止回閥、第三止回閥、第四止回閥、第五止回閥、第六止回閥和第七止回閥。

　　優選地，所述遠程監控模塊包括顯示模塊和操作模塊，所述顯示模塊為LED顯示器。

　　優選地，所述出水管包括主出水管和兩個分出水管，通過兩個分出水管分別和第一過濾室、第二過濾室連通。

　　優選地，所述過濾罐通過支撐架固定在污水箱的底部。

　　本實用新型中，通過在污水箱內設置過濾罐，可以將污水中的固體留在罐內，污水通過第一開孔和第二開孔流進污水箱，過濾罐內的攪拌裝置可以將固體攪碎，通過液位傳感器感應污水箱內的水位到一定程度時，當?shù)竭_(dá)一定水量時，關閉第七止回閥、第四止回閥、第二止回閥，啟動污水泵將污水經過過濾罐排出，順帶將過濾罐中攪碎的 固體一起帶走，整個過程通過遠程監控模塊監控，方便安全，該裝置將固體物質單獨分離出來，避免固體物質造成堵塞，有效保護污水泵，減少人為清理，極大減少了人們的工作量，且通過遠程監控模塊監控污水箱內的水位情況和水的流量情況，可以隨時控制該裝置，方便高效。
