申請日2017.11.07

　　公開(公告)日2018.02.02

　　IPC分類號C02F1/52; B01D21/04; B01D21/18; B01D21/20; B01D21/24

　　摘要

　　本發明公開了一種擺桿分散沉淀劑的污水沉淀池，包括矩形的污水沉淀池、擺桿分散裝置和污垢清理裝置;污水沉淀池的左端面上部成型有進水槽;污水沉淀池的左側壁成型有進水口;污水沉淀池的右端面上部成型有溢水槽;污水沉淀池的右側壁成型有溢水口;污水沉淀池的下側壁的上端面左右方向上均勻成型有若干下凹的上寬下窄的等腰梯形狀的污泥斗;污水沉淀池的下側壁的下部成型有污泥下落槽;污泥斗和污泥下落槽通過落料槽連通;擺桿分散裝置設置在污水沉淀池的上端;污垢清理裝置包括前后滑行設置在污泥斗內的刮板和可開閉落料槽的封閉板。本發明使沉淀劑分散均勻，沉淀徹底，沉淀效果好，通過刮板和水洗組合，污垢清理效果好。

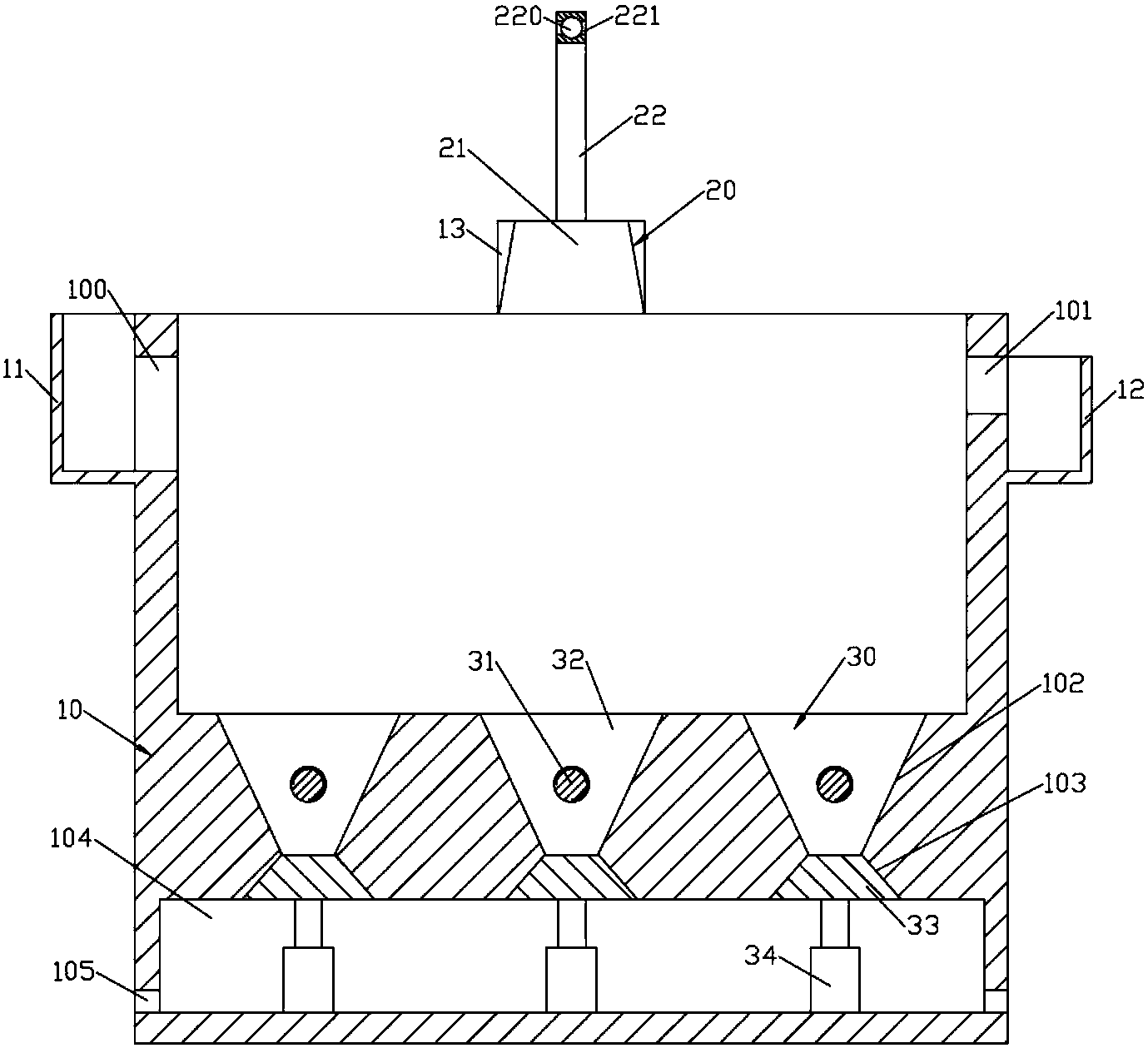

　　摘要附圖



　　權利要求書

　　1.一種擺桿分散沉淀劑的污水沉淀池，其特征在于：包括矩形的污水沉淀池(10)、擺桿分散裝置(20)和污垢清理裝置(30);污水沉淀池(10)的左端面上部成型有進水槽(11);進水槽(11)正對的污水沉淀池(10)的左側壁部分成型有進水口(100);污水沉淀池(10)的右端面上部成型有溢水槽(12);溢水槽(12)正對的污水沉淀池(10)的右側壁部分成型有溢水口(101);污水沉淀池(10)的下側壁的上端面左右方向上均勻成型有若干下凹的上寬下窄的等腰梯形狀的污泥斗(102);污水沉淀池(10)的下側壁的下部成型有矩形的污泥下落槽(104);污泥斗(102)和污泥下落槽(104)通過落料槽(103)連通;污泥下落槽(104)的左右側壁的下端成型有污泥水出料口(105);擺桿分散裝置(20)設置在污水沉淀池(10)的上端;污垢清理裝置(30)包括若干前后滑行設置在污泥斗(102)內的刮板(32)和若干可開閉落料槽(103)的封閉板(33)。

　　2.根據權利要求1所述的一種擺桿分散沉淀劑的污水沉淀池，其特征在于：污水沉淀池(10)的前后側壁的中部成型有矩形的旋轉支撐板(13);擺桿分散裝置(20)包括一對前后對稱設置的等腰梯形狀的擺桿支撐框(21)和“凵”字形的擺桿(22);擺桿(22)的一對豎直部上端垂直固定在擺桿支撐框(21)的窄邊所在的端面上;擺桿支撐框(21)內部成型有等腰梯形狀的沉淀劑安置槽(210);一對擺桿支撐框(21)的遠離的端面分別垂直成型有圓柱狀的中心旋轉柱(211);中心旋轉柱(211)樞接在旋轉支撐板(13)上;后側的旋轉支撐板(13)的后端面上垂直固定有擺桿驅動電機;擺桿驅動電機的輸出軸與后側的中心旋轉柱(211)固定連接;擺桿(22)的內部成型有貫穿設置的出料通行孔(220);出料通行孔(220)呈“凵”字形;出料通行孔(220)的兩端出口與沉淀劑安置槽(210)連通;擺桿(22)的水平部上成型有若干左右貫穿的出料孔(221);出料孔(221)貫穿出料通行孔(220)并且前后均勻分布。

　　3.根據權利要求2所述的一種擺桿分散沉淀劑的污水沉淀池，其特征在于：擺桿支撐框(21)的窄邊所在端面上設置有一對左右對稱的補料孔;一對補料孔位于擺桿(22)的左右兩側;補料孔內插設有補料封閉塞(212);補料封閉塞(212)的內側端面上固定有補料伸縮桿(213);補料伸縮桿(213)的另一端垂直固定在補料孔正對的擺桿支撐框(21)的側壁上;補料伸縮桿(213)上套設有補料壓簧(214);補料壓簧(214)的一端固定在補料封閉塞(212)的內側端面上、另一端固定在補料孔正對的擺桿支撐框(21)的側壁上。

　　4.根據權利要求1所述的一種擺桿分散沉淀劑的污水沉淀池，其特征在于：刮板(32)的形狀為與污泥斗(102)配合的等腰梯形狀;污泥斗(102)的前后側壁之間樞接有刮板驅動螺紋桿(31);刮板(32)螺接在刮板驅動螺紋桿(31)上;污泥斗(102)的前側壁上固定有刮板驅動電機;刮板驅動電機的輸出軸與刮板驅動螺紋桿(31)固定連接。

　　5.根據權利要求1所述的一種擺桿分散沉淀劑的污水沉淀池，其特征在于：落料槽(103)為上窄下寬的等腰梯形;落料槽(103)位于污泥斗(102)的正下方;封閉板(33)的形狀與落料槽(103)配合并且可自下而上插設到落料槽(103)內;污泥下落槽(104)的下側壁上垂直固定有若干落料升降電缸(34);封閉板(33)固定在落料升降電缸(34)的活塞桿上。

　　6.根據權利要求1所述的一種擺桿分散沉淀劑的污水沉淀池，其特征在于：溢水口(101)的下側壁高于進水口(100)的下側壁。

　　說明書

　　一種擺桿分散沉淀劑的污水沉淀池

　　技術領域

　　本發明涉及環保設備領域，具體涉及一種擺桿分散沉淀劑的污水沉淀池。

　　背景技術

　　環保設備是指用于控制環境污染、環保活性炭改善環境質量而有生產單位或建筑安裝單位制造和建造出來的機械產品、構筑物及系統。也有人認為，環保設備是指治理環境污染的機械加工產品，如除塵器、焊煙凈化器、單體水處理設備、噪聲控制器等。這種認識是不全面的。環保設備還應包括輸送含污染物流體物質的動力設備，如水泵、風機、輸送機等;同時還包括保證污染防治設施正常運行的監測控制儀表儀器，如檢測儀器、壓力表、流量監測裝置等。環境治理已經是刻不容緩的事情了，我們應該更注重環保。環保設備應該包括成套設備：如空氣凈化機，污水處理設備，臭氧發生器，工業制氧機等�？梢栽诠�業或者家庭都能對環境進行治理的設備。污水處理為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　工廠生產中往往產生大量的污水，如果直接排放到河流中，容易造成較大的污染，所以在污水排放前需要對污水進行處理，污水處理過程中往往需要用到污水沉淀池，現有的污水沉淀池在去除沉淀時較為復雜，并且添加沉淀劑時也不夠均勻，容易造成污水沉淀的不均勻。

　　發明內容

　　本發明的目的是針對現有技術不足，提供一種擺桿分散沉淀劑的污水沉淀池，包括矩形的污水沉淀池、擺桿分散裝置和污垢清理裝置;污水沉淀池的左端面上部成型有進水槽;進水槽正對的污水沉淀池的左側壁部分成型有進水口;污水沉淀池的右端面上部成型有溢水槽;溢水槽正對的污水沉淀池的右側壁部分成型有溢水口;污水沉淀池的下側壁的上端面左右方向上均勻成型有若干下凹的上寬下窄的等腰梯形狀的污泥斗;污水沉淀池的下側壁的下部成型有矩形的污泥下落槽;污泥斗和污泥下落槽通過落料槽連通;污泥下落槽的左右側壁的下端成型有污泥水出料口;擺桿分散裝置設置在污水沉淀池的上端;污垢清理裝置包括若干前后滑行設置在污泥斗內的刮板和若干可開閉落料槽的封閉板。

　　作為上述技術方案的優選，污水沉淀池的前后側壁的中部成型有矩形的旋轉支撐板;擺桿分散裝置包括一對前后對稱設置的等腰梯形狀的擺桿支撐框和“凵”字形的擺桿;擺桿的一對豎直部上端垂直固定在擺桿支撐框的窄邊所在的端面上;擺桿支撐框內部成型有等腰梯形狀的沉淀劑安置槽;一對擺桿支撐框的遠離的端面分別垂直成型有圓柱狀的中心旋轉柱;中心旋轉柱樞接在旋轉支撐板上;后側的旋轉支撐板的后端面上垂直固定有擺桿驅動電機;擺桿驅動電機的輸出軸與后側的中心旋轉柱固定連接;擺桿的內部成型有貫穿設置的出料通行孔;出料通行孔呈“凵”字形;出料通行孔的兩端出口與沉淀劑安置槽連通;擺桿的水平部上成型有若干左右貫穿的出料孔;出料孔貫穿出料通行孔并且前后均勻分布。

　　作為上述技術方案的優選，擺桿支撐框的窄邊所在端面上設置有一對左右對稱的補料孔;一對補料孔位于擺桿的左右兩側;補料孔內插設有補料封閉塞;補料封閉塞的內側端面上固定有補料伸縮桿;補料伸縮桿的另一端垂直固定在補料孔正對的擺桿支撐框的側壁上;補料伸縮桿上套設有補料壓簧;補料壓簧的一端固定在補料封閉塞的內側端面上、另一端固定在補料孔正對的擺桿支撐框的側壁上。

　　作為上述技術方案的優選，刮板的形狀為與污泥斗配合的等腰梯形狀;污泥斗的前后側壁之間樞接有刮板驅動螺紋桿;刮板螺接在刮板驅動螺紋桿上;污泥斗的前側壁上固定有刮板驅動電機;刮板驅動電機的輸出軸與刮板驅動螺紋桿固定連接。

　　作為上述技術方案的優選，落料槽為上窄下寬的等腰梯形;落料槽位于污泥斗的正下方;封閉板的形狀與落料槽配合并且可自下而上插設到落料槽內;污泥下落槽的下側壁上垂直固定有若干落料升降電缸;封閉板固定在落料升降電缸的活塞桿上。

　　作為上述技術方案的優選，溢水口的下側壁高于進水口的下側壁。

　　本發明的有益效果在于：沉淀劑分散均勻，沉淀徹底，沉淀效果好，通過刮板和水洗組合，污垢清理效果好。
