申請日2017.11.07
公開(公告)日2018.01.26
IPC分類號C02F1/58; B01F7/18; B01F15/02
摘要
本發明涉及一種除磷設備，尤其涉及一種生活污水處理高效除磷設備。本發明要解決的技術問題是提供一種生活污水處理高效除磷設備。為了解決上述技術問題，本發明提供了這樣一種生活污水處理高效除磷設備，包括有儲劑箱等;處理池兩側的地面上安裝有支板和工形板，工形板設于支板下方，支板上安裝有連接板，連接板上安裝有儲劑箱，儲劑箱頂部右側開有加劑口，儲劑箱底部左右兩側連接有出劑管，工形板底部設有助攪機構，助攪機構部分位于處理池內，左右兩側的支板上活動式設有落劑機構。本發明達到了工作強度小和處理效率高的效果，除磷劑自動間歇性下料，避免一次倒入過多而影響反應效果，更節省了人力。

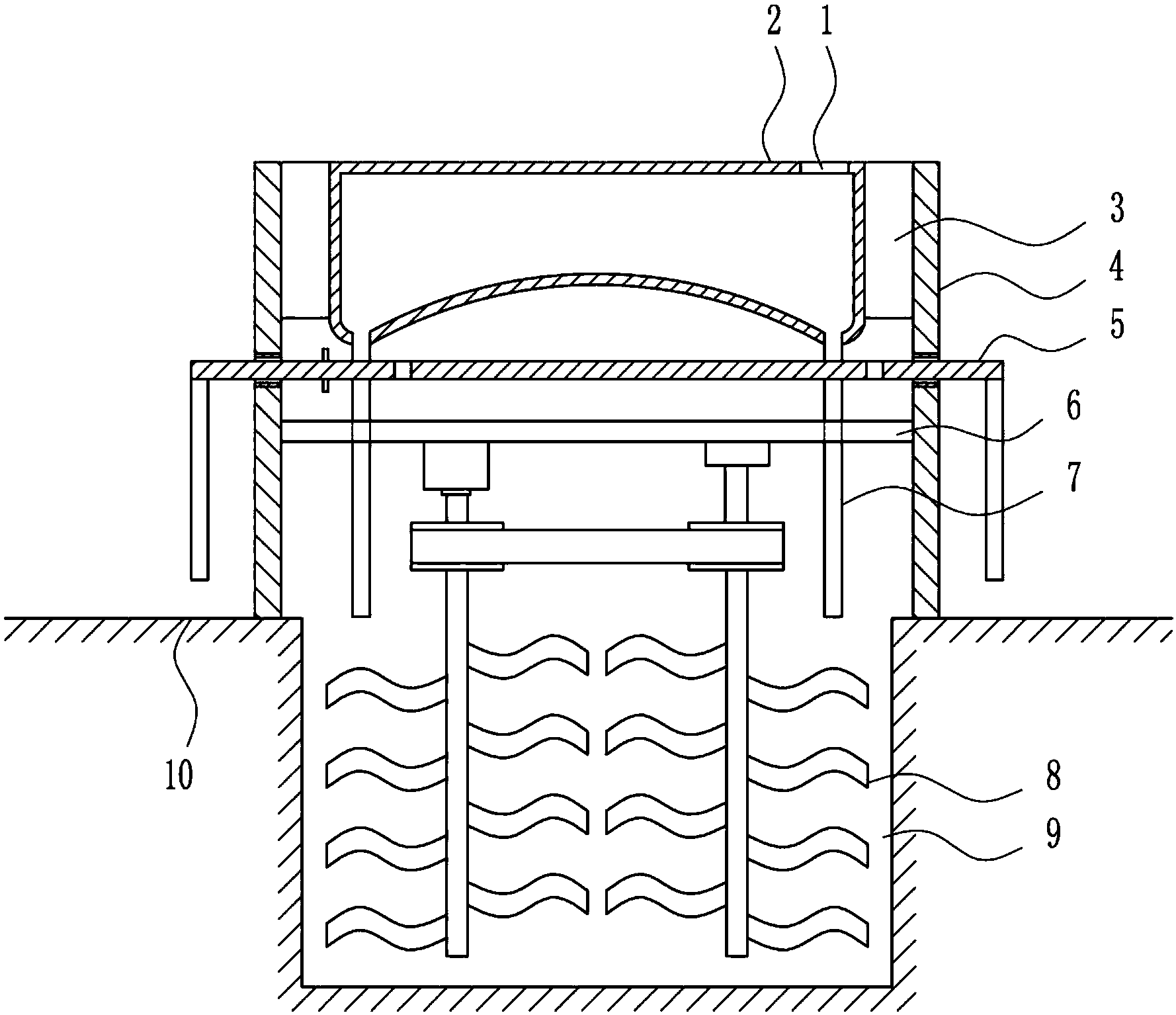

摘要附圖
權利要求書
1.一種生活污水處理高效除磷設備，其特征在于，包括有儲劑箱(2)、連接板(3)、支板(4)、落劑機構(5)、工形板(6)、出劑管(7)和助攪機構(8)，處理池(9)兩側的地面(10)上安裝有支板(4)和工形板(6)，工形板(6)設于支板(4)下方，支板(4)上安裝有連接板(3)，連接板(3)上安裝有儲劑箱(2)，儲劑箱(2)頂部右側開有加劑口(1)，儲劑箱(2)底部左右兩側連接有出劑管(7)，工形板(6)底部設有助攪機構(8)，助攪機構(8)部分位于處理池(9)內，左右兩側的支板(4)上活動式設有落劑機構(5)，落劑機構(5)穿過出劑管(7)。
2.根據權利要求1所述的一種生活污水處理高效除磷設備，其特征在于，落劑機構(5)包括有推拉桿(50)、導套(51)、移動板(54)和限位塊(55)，左右兩側的支板(4)上均嵌有導套(51)，導套(51)內穿插有移動板(54)，移動板(54)穿過出劑管(7)，移動板(54)左右兩端設有推拉桿(50)，移動板(54)上左側位置設有限位塊(55)，移動板(54)上左右兩側分別開有第二落料孔(53)和第一落料孔(52)，第二落料孔(53)位于限位塊(55)右側，第二落料孔(53)和第一落料孔(52)分別與左右出劑管(7)相對應。
3.根據權利要求2所述的一種生活污水處理高效除磷設備，其特征在于，助攪機構(8)包括有電機(80)、第一皮帶輪(81)、第一轉軸(82)、攪拌桿(83)、第一軸承座(84)、第二皮帶輪(85)、平皮帶(86)和第二轉軸(87)，工形板(6)底部左右兩側分別安裝有電機(80)和第一軸承座(84)，電機(80)底部連接有第一轉軸(82)，第一轉軸(82)上安裝有第一皮帶輪(81)，第一軸承座(84)上安裝有第二轉軸(87)，第二轉軸(87)上安裝有第二皮帶輪(85)，第二皮帶輪(85)與第一皮帶輪(81)之間繞有平皮帶(86)，
第一轉軸(82)和第二轉軸(87)上均設有攪拌桿(83)。
4.根據權利要求3所述的一種生活污水處理高效除磷設備，其特征在于，還包括有大皮帶輪(11)、凸輪(12)、固定板(13)、接觸凸起(14)、第三轉軸(16)和第二軸承座(17)，工形板(6)中部開有穿孔(15)，工形板(6)底部中間安裝有第二軸承座(17)，第二軸承座(17)上安裝有第三轉軸(16)，第三轉軸(16)底部安裝有大皮帶輪(11)，大皮帶輪(11)位于第一皮帶輪(81)和第二皮帶輪(85)之間，平皮帶(86)繞在大皮帶輪(11)、第一皮帶輪(81)和第二皮帶輪(85)上，第三轉軸(16)穿過穿孔(15)，第三轉軸(16)的頂部設有凸輪(12)，移動板(54)底部左右兩側對稱式設有固定板(13)，固定板(13)上設有接觸凸起(14)，接觸凸起(14)與凸輪(12)接觸配合。
5.根據權利要求4所述的一種生活污水處理高效除磷設備，其特征在于，還包括有攪動器(18)、擋圈(19)和第四轉軸(20)，移動板(54)中部開有通孔(22)，凸輪(12)頂部設有第四轉軸(20)，第四轉軸(20)穿過通孔(22)，儲劑箱(2)底部中間開有小孔(21)，第四轉軸(20)穿過小孔(21)，第四轉軸(20)上設有攪動器(18)和擋圈(19)，攪動器(18)和擋圈(19)均位于儲劑箱(2)內，擋圈(19)位于攪動器(18)下方，擋圈(19)擋住小孔(21)，擋圈(19)與儲劑箱(2)底部?jī)?nèi)側接觸。
6.根據權利要求5所述的一種生活污水處理高效除磷設備，其特征在于，還包括有擋板(23)和把手(25)，移動板(54)上左右兩側均開有條形孔(24)，左右兩側的條形孔(24)分別與第二落料孔(53)和第一落料孔(52)相通，條形孔(24)內穿插有擋板(23)，擋板(23)外端設有把手(25)。
7.根據權利要求6所述的一種生活污水處理高效除磷設備，其特征在于，還包括有T形插塊(26)，擋板(23)上開有第一插孔(27)，移動板(54)上開有第二插孔(28)和第三插孔(29)，第三插孔(29)位于第二插孔(28)外側，第一插孔(27)和第二插孔(28)內配合有T形插塊(26)。
說明書
一種生活污水處理高效除磷設備
技術領域
本發明涉及一種除磷設備，尤其涉及一種生活污水處理高效除磷設備。
背景技術
生活污水主要是人類生活中使用的各種廚房用水、洗滌用水和衛生間用水所產生的排放水，多為無毒的無機鹽類。人類生活過程中產生的污水，是水體的主要污染源之一。
除磷指去除污水中的磷。磷在污水中具有以固體形態和溶解形態互相循環轉化的性能，污水除磷就是以磷的這種性能為基礎而開發的。
現有的生活污水除磷設備存在工作強度大和處理效率低的缺點，因此亟需研發一種工作強度小和處理效率高的生活污水處理高效除磷設備。
發明內容
(1)要解決的技術問題
本發明為了克服現有的生活污水除磷設備存在工作強度大和處理效率低的缺點，本發明要解決的技術問題是提供一種生活污水處理高效除磷設備。
(2)技術方案
為了解決上述技術問題，本發明提供了這樣一種生活污水處理高效除磷設備，包括有儲劑箱、連接板、支板、落劑機構、工形板、出劑管和助攪機構，處理池兩側的地面上安裝有支板和工形板，工形板設于支板下方，支板上安裝有連接板，連接板上安裝有儲劑箱，儲劑箱頂部右側開有加劑口，儲劑箱底部左右兩側連接有出劑管，工形板底部設有助攪機構，助攪機構部分位于處理池內，左右兩側的支板上活動式設有落劑機構，落劑機構穿過出劑管。
優選地，落劑機構包括有推拉桿、導套、移動板和限位塊，左右兩側的支板上均嵌有導套，導套內穿插有移動板，移動板穿過出劑管，移動板左右兩端設有推拉桿，移動板上左側位置設有限位塊，移動板上左右兩側分別開有第二落料孔和第一落料孔，第二落料孔位于限位塊右側，第二落料孔和第一落料孔分別與左右出劑管相對應。
優選地，助攪機構包括有電機、第一皮帶輪、第一轉軸、攪拌桿、第一軸承座、第二皮帶輪、平皮帶和第二轉軸，工形板底部左右兩側分別安裝有電機和第一軸承座，電機底部連接有第一轉軸，第一轉軸上安裝有第一皮帶輪，第一軸承座上安裝有第二轉軸，第二轉軸上安裝有第二皮帶輪，第二皮帶輪與第一皮帶輪之間繞有平皮帶，第一轉軸和第二轉軸上均設有攪拌桿。
優選地，還包括有大皮帶輪、凸輪、固定板、接觸凸起、第三轉軸和第二軸承座，工形板中部開有穿孔，工形板底部中間安裝有第二軸承座，第二軸承座上安裝有第三轉軸，第三轉軸底部安裝有大皮帶輪，大皮帶輪位于第一皮帶輪和第二皮帶輪之間，平皮帶繞在大皮帶輪、第一皮帶輪和第二皮帶輪上，第三轉軸穿過穿孔，第三轉軸的頂部設有凸輪，移動板底部左右兩側對稱式設有固定板，固定板上設有接觸凸起，接觸凸起與凸輪接觸配合。
優選地，還包括有攪動器、擋圈和第四轉軸，移動板中部開有通孔，凸輪頂部設有第四轉軸，第四轉軸穿過通孔，儲劑箱底部中間開有小孔，第四轉軸穿過小孔，第四轉軸上設有攪動器和擋圈，攪動器和擋圈均位于儲劑箱內，擋圈位于攪動器下方，擋圈擋住小孔，擋圈與儲劑箱底部?jī)?nèi)側接觸。
優選地，還包括有擋板和把手，移動板上左右兩側均開有條形孔，左右兩側的條形孔分別與第二落料孔和第一落料孔相通，條形孔內穿插有擋板，擋板外端設有把手。
優選地，還包括有T形插塊，擋板上開有第一插孔，移動板上開有第二插孔和第三插孔，第三插孔位于第二插孔外側，第一插孔和第二插孔內配合有T形插塊。
工作原理：當需要對處理池內的生活污水進行除磷處理時，工作人員在一側推拉落劑機構，使得儲劑箱內的除磷劑間歇性通過出劑管落出至生活污水內，同時工作人員啟動助攪機構工作，助攪機構輔助除磷劑與生活污水充分接觸反應，從而快速除磷。處理完成后，工作人員關閉助攪機構和落劑機構即可。
因?yàn)槁鋭C(jī)構包括有推拉桿、導套、移動板和限位塊，左右兩側的支板上均嵌有導套，導套內穿插有移動板，移動板穿過出劑管，移動板左右兩端設有推拉桿，移動板上左側位置設有限位塊，移動板上左右兩側分別開有第二落料孔和第一落料孔，第二落料孔位于限位塊右側，第二落料孔和第一落料孔分別與左右出劑管相對應，所以工作人員推拉一側的推拉桿，帶動移動板左右移動，當限位塊與左側的支板接觸時，即第二落料孔和第一落料孔分別與左右出劑管相對應時，儲劑箱內的除磷劑便可以落出，如此推拉，可以使得除磷劑間歇性落出，避免一次倒入過多而影響反應效果。
因?yàn)橹鷶嚈C(jī)構包括有電機、第一皮帶輪、第一轉軸、攪拌桿、第一軸承座、第二皮帶輪、平皮帶和第二轉軸，工形板底部左右兩側分別安裝有電機和第一軸承座，電機底部連接有第一轉軸，第一轉軸上安裝有第一皮帶輪，第一軸承座上安裝有第二轉軸，第二轉軸上安裝有第二皮帶輪，第二皮帶輪與第一皮帶輪之間繞有平皮帶，第一轉軸和第二轉軸上均設有攪拌桿，所以工作人員啟動電機工作，帶動第一皮帶輪和第二皮帶輪轉動，帶動攪拌桿轉動，從而將除磷劑與生活污水充分?jǐn)嚢杞佑|和反應，提高除磷效率。
因?yàn)檫�包括有大皮帶輪、凸輪、固定板、接觸凸起、第三轉軸和第二軸承座，工形板中部開有穿孔，工形板底部中間安裝有第二軸承座，第二軸承座上安裝有第三轉軸，第三轉軸底部安裝有大皮帶輪，大皮帶輪位于第一皮帶輪和第二皮帶輪之間，平皮帶繞在大皮帶輪、第一皮帶輪和第二皮帶輪上，第三轉軸穿過穿孔，第三轉軸的頂部設有凸輪，移動板底部左右兩側對稱式設有固定板，固定板上設有接觸凸起，接觸凸起與凸輪接觸配合，所以電機轉動帶動大皮帶輪轉動，從而帶動凸輪轉動，凸輪帶動移動板左右移動，從而使得除磷劑自動間歇性下料，節省了人力。
因?yàn)檫�包括有攪動器、擋圈和第四轉軸，移動板中部開有通孔，凸輪頂部設有第四轉軸，第四轉軸穿過通孔，儲劑箱底部中間開有小孔，第四轉軸穿過小孔，第四轉軸上設有攪動器和擋圈，攪動器和擋圈均位于儲劑箱內，擋圈位于攪動器下方，擋圈擋住小孔，擋圈與儲劑箱底部?jī)?nèi)側接觸，所以凸輪轉動帶動第四轉軸轉動，從而帶動攪動器轉動，攪動器將儲劑箱內的除磷劑攪勻，避免結塊或堵塞出劑管，擋圈可以防止除磷劑從小孔落出。
因?yàn)檫�包括有擋板和把手，移動板上左右兩側均開有條形孔，左右兩側的條形孔分別與第二落料孔和第一落料孔相通，條形孔內穿插有擋板，擋板外端設有把手，所以當需要攪動污水且不再需要投入除磷劑時，工作人員將擋板擋住第二落料孔和第一落料孔，當需要下料時，工作人員將擋板抽出即可。
因?yàn)檫�包括有T形插塊，擋板上開有第一插孔，移動板上開有第二插孔和第三插孔，第三插孔位于第二插孔外側，第一插孔和第二插孔內配合有T形插塊，所以當需要堵住第二落料孔和第一落料孔時，工作人員將T形插塊插入第一插孔和第二插孔，避免擋板在移動板左右移動的情況下脫離第二落料孔和第一落料孔，當需要下料時，工作人員向外拉動擋板，將T形插塊插入第一插孔和第三插孔內，擋板便不會擋住第二落料孔和第一落料孔。
本發明的電機控制方式是通過控制器來自動控制，控制器的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不再詳細解釋控制方式和電路連接。
(3)有益效果
本發明達到了工作強度小和處理效率高的效果，除磷劑自動間歇性下料，避免一次倒入過多而影響反應效果，更節省了人力，攪拌桿轉動，從而將除磷劑與生活污水充分?jǐn)嚢杞佑|和反應，提高除磷效率。
