申請日2017.11.07

　　公開(公告)日2018.01.16

　　IPC分類號C02F9/14; C02F101/30

　　摘要

　　本發明公開一種新型FPM一體化農村污水處理裝置，屬于水處理領域。該裝置采用柱型構造，由外至內依次包括四階光量子水渠、一階反應區、二階反應區、三階反應區。一階反應區為環形氧化渠，主要進行硝化‑反硝化過程，環狀氧化渠中設有一階澄清區，經適當澄清的出水則進入二階反應區;二階反應區為流動懸浮床生物活性污泥處理，進行二次脫氮并降低后續深床過濾處理的有機負荷;污水進入三階反應區，此反應區內為深床截留區;將三階深床截留出水導入至主體最外圈的四階光量子水渠，在此處對污水進行深度消毒。針對高氨氮的農村污水，該一體化裝置占地面積小，運行周期短，無二次污染，施工安裝簡單，自動化操作方便，可高效去除氨氮及有機物。

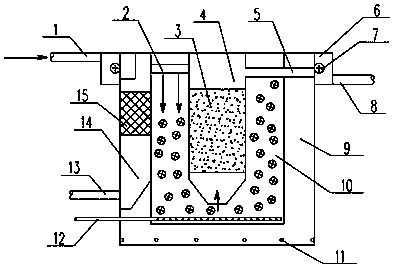

　　摘要附圖



　　權利要求書

　　1.一種新型FPM一體化農村污水處理裝置，其特征在于：包括由外至內依次為四階光量子水渠、一階反應區、二階反應區、三階反應區形成多段式的柱形箱體結構，三階反應區處于箱體中心，進水管直接連通一階反應區，在一階反應區底部設置曝氣管，與二階配水渠連接處設置一階澄清區，一階澄清區上部設置雙層過濾篩網，下部直接連通排泥管，一階澄清區的過濾篩網上部連接二階配水渠進口，二階配水渠出水下流至二階反應區，二階反應區下部設置有進氣管，二階反應區出水從箱體下部自下而上進入三階反應區，三階反應區中主要為深床截留區，深床截留區上部設置消毒引入管，連通四階光量子水渠，四階光量子水渠中設置消毒設施，下部設置出水管。

　　2.根據權利要求1所述的一種新型FPM一體化農村污水處理裝置，其特征在于所述的一階反應區中設置有折流擋板，折流擋板間距可調節。

　　3.根據權利要求1所述的一種新型FPM一體化農村污水處理裝置，其特征在于所述的一階澄清區與二階反應區外壁間設置有雙層過濾篩網，雙層過濾篩網采用雙層設置，兩層保持8-15cm間距，上層過濾篩網濾徑小于下層過濾篩網，上層過濾篩網頂端設置掛鉤;同時一階澄清區下部設置有污泥斗，污泥斗與排泥管連接。

　　4.根據權利要求1所述的一種新型FPM一體化農村污水處理裝置，其特征在于所述的二階配水渠設置在上部，水流由上至下充滿二階反應區，二階反應區內放置特殊懸浮填料，其下部設置進氣管進行微孔曝氣。

　　5.根據權利要求1所述的一種新型FPM一體化農村污水處理裝置，其特征在于所述的三階反應區由下部進水，上部出水，出水經消毒引入管流入四階光量子水渠。

　　6.根據權利要求1所述的一種新型FPM一體化農村污水處理裝置，其特征在于所述的四階光量子水渠設置在柱形箱體最外圈，四階光量子水渠內部沿內壁環形設置一圈消毒設施，所述的消毒設施為紫外滅菌燈管。

　　說明書

　　新型FPM一體化農村污水處理裝置

　　技術領域

　　本發明公開了一種新型FPM一體化農村污水處理裝置，屬于水處理領域。

　　背景技術

　　國內的農村污水處理技術種類繁多，如常用的物化處理、厭氧沼氣池處理技術和氧化塘處理技術。厭氧沼氣池處理技術可將污水中的有機物發酵產生沼氣，進而去除大部分有機物;沼氣可作為能源使用，發酵處理后的污水經適當處理后可作為澆灌用水。但此技術受溫度影響很大，應用范圍受到一定限制，此外，處理后出水還需進一步處理才能達標排放。而氧化塘處理技術，占地大，反應速度慢，存在破壞周邊衛生等問題。除此以外，還有處理效果較好的人工濕地、土壤滲濾技術、生物投菌、膜生物反應器等技術。

　　傳統農村污水處理工藝為：厭氧池→接觸氧化池→人工濕地。

　　由于農村的工業化發展，農村水環境日益惡化，大量工業廢水納入農村污水，簡單的處理工藝無法滿足要求。其次，我國農村占比較大，采用大量大型污水處理設備的投資過大，不符合我國農村建設條件，故現在急需一種符合當下農村污水處理工藝，即一種占地小的一體化工藝。

　　發明內容

　　本發明的目的是針對現有技術中存在的上述問題，提供一種占地小、投資小，一體化處理農村污水的一種新型FPM一體化農村污水處理裝置。

　　為實現本發明的目的，可通過下列技術方案來實現：一種新型FPM一體化農村污水處理裝置，其特征在于：包括由外至內依次為四階光量子水渠、一階反應區、二階反應區、三階反應區形成多段式的柱形箱體結構，三階反應區處于箱體中心，進水管直接連通一階反應區，在一階反應區底部設置曝氣管，與二階配水渠連接處設置一階澄清區，一階澄清區上部設置過濾篩網，下部直接連通排泥管，一階澄清區的雙層過濾篩網上部連接二階配水渠進口，二階配水渠出水下流至二階反應區，二階反應區下部設置有進氣管，二階反應區出水從箱體下部自下而上進入三階反應區，三階反應區中主要為深床截留區，深床截留區上部設置消毒引入管，連通四階光量子水渠，四階光量子水渠中設置消毒設施，下部設置出水管。

　　進一步地，一階反應區中設置有折流擋板，折流擋板間距可調節。

　　進一步地，一階澄清區與二階反應區外壁間設置有雙層過濾篩網，雙層過濾篩網采用雙層設置，兩層保持8-15cm間距，上層過濾篩網濾徑小于下層過濾篩網，上層過濾篩網頂端設置掛鉤;同時一階澄清區下部設置有污泥斗，污泥斗與排泥管連接。

　　進一步地，二階配水渠設置在上部，水流由上至下充滿二階反應區，二階反應區內放置特殊懸浮填料，其下部設置進氣管進行微孔曝氣。

　　進一步地，三階反應區由下部進水，上部出水，出水經消毒引入管流入四階光量子水渠。

　　進一步地，四階光量子水渠設置在柱形箱體最外圈，四階光量子水渠內部沿內壁環形設置一圈消毒設施，所述的消毒設施為紫外滅菌燈管。

　　與現有技術相比，本發明具有如下優點：

　　1. 本新型FPM一體化農村污水處理裝置處理過程中，污水分別流經一階反應區、二階反應區、三階反應區以及四階光量子水渠，可進行多段式專項、逐級深度處理，運行穩定，該一體化裝置兼具活性污泥法與生物膜法協同技術;

　　2. 本申請中的一階反應區內設置的折流擋板數量和間距可以調整，能夠延長一階反應區中的污水進行硝化-反硝化過程的處理時間，加強脫氮處理效果;

　　3. 本申請中的一階澄清區內設置的雙層過濾篩網孔徑不同，上層濾網孔徑較小，多次過濾使得進入二階反應區的污水更澄清;

　　4. 本申請中的消毒設施是沿四階光量子水渠內壁環形設置，可保證污水在四階光量子水渠中流動過程中全程進行消毒處理，延長了滅菌時間;

　　5.本申請中的二階反應區內的懸浮填料，可采用組合填料，兼具軟性填料和半軟性填料優勢，散熱性能高，阻力小，布水、布?xì)庑阅芎�，易長膜，可切割氣泡，且在該反應區下部設置微孔曝氣，保證污水與微生物充分接觸，具有高效處理效果;

　　6. 新型FPM一體化農村污水處理裝置運行過程中不需要施加多余動力，整個處理過程污水幾乎為自流，減少了水泵等大功率附屬設施的使用，具有運行成本低和占地面積小的特點。
