申請日2015.11.12
公開(公告)日2016.01.20
IPC分類號C02F9/04; C02F103/36
摘要
一種己二酸裝置中廢水處理工藝，其特征在于，所述己二酸裝置中廢水處理工藝為包括多級處理系統，包括反應器、廢水流量自控閥、分析儀表、助劑流量自控閥、廢水池，每一級處理系統中，流量自控閥連接反應器，分析儀表檢測反應器內廢水參數值，助劑流量自控閥受分析儀表結果的控制，向反應器內添加助劑，反應器將處理后的廢水送入廢水池;各級處理系統的反應器根據廢水成分可進行并聯模式或串聯模式切換。本發明有益效果是：該工藝在不同廢水流量和組成工況下可以調節運行模式，操作靈活。
權利要求書
1.一種己二酸裝置中廢水處理工藝，其特征在于，所述己二酸裝置中廢水處理工藝包括多級處理系統，包括反應器、廢水流量自控閥、分析儀表、助劑流量自控閥、廢水池，每一級處理系統中，流量自控閥連接反應器，分析儀表檢測反應器內廢水參數值，助劑流量自控閥受分析儀表結果的控制，向反應器內添加助劑，反應器將處理后的廢水送入廢水池;各級處理系統的反應器根據廢水成分可進行并聯模式或串聯模式切換。
2.根據權利要求1所述的一種己二酸裝置中廢水處理工藝，其特征在于，并聯模式時，助劑流量自控閥釋放相同助劑。
3.根據權利要求1所述的一種己二酸裝置中廢水處理工藝，其特征在于，并聯模式時，各級廢水流量自控閥均打開。
4.根據權利要求1所述的一種己二酸裝置中廢水處理工藝，其特征在于，串聯模式時，助劑流量自控閥釋放不同助劑。
5.根據權利要求1所述的一種己二酸裝置中廢水處理工藝，其特征在于，串聯模式時，第一級廢水流量自控閥打開，其他廢水流量自控閥關閉。
6.根據權利要求1所述的一種己二酸裝置中廢水處理工藝，其特征在于，分析儀表檢測反應器內廢水參數值，助劑流量自控閥根據檢測到的廢水參數值自動調節向反應器中加入助劑的流量。
7.根據權利要求1所述的一種己二酸裝置中廢水處理工藝，其特征在于，所述多級處理系統為三級處理系統。
8.根據權利要求7所述的一種己二酸裝置中廢水處理工藝，其特征在于，并聯模式時，廢水分成三路，分別在第一、第二和第三級廢水流量自控閥的控制下以相同的流量同時進入第一、第二和第三級反應器，每級分析儀表檢測廢水的參數值，根據分析儀表的測量結果，助劑流量自控閥調節助劑流量，向反應器加入適量的助劑，每級反應器出口的廢水都排入同一廢水池。
9.根據權利要求7所述的一種己二酸裝置中廢水處理工藝，其特征在于，串聯模式時，廢水首先進入第一級反應器，第一級分析儀表實時測量廢水的參數值，根據第一級分析儀表的測量結果，第一級助劑流量自控閥調節助劑A流量，向第一級反應器加入適量的助劑A;第一級反應器出口廢水進入第二級反應器，第二級分析儀表復檢廢水的參數值，根據第二級分析儀表的測量結果，第二級助劑流量自控閥調節助劑B流量，向第二級反應器加入適量的助劑B;第二級反應器出口廢水進入第三級反應器，第三級分析儀表再次復檢廢水的參數值，根據第三級分析儀表的測量結果，第三級助劑流量自控閥調節助劑C 流量，向第三級反應器加入適量的助劑C;處理后的廢水最終流入廢水池。
10.根據權利要求1所述的一種己二酸裝置中廢水處理工藝，其特征在于，所述各級反應器與廢水池標高逐漸降低。
說明書
一種己二酸裝置中廢水處理工藝
技術領域
本發明屬于污水處理技術領域，特別是一種己二酸裝置中廢水處理工藝。
背景技術
己二酸裝置運行過程中，往往會產生大量的廢水，這些廢水主要含己二酸、戊二酸、丁二酸、甲酸、硝酸等。在將廢水送出己二酸裝置之前，必須確保廢水的各項指標在下游廢水處理廠可接受范圍之內。如果裝置廢水不達標或不穩定，下游廢水處理廠拒絕接收，廢水無法排出裝置，迫使裝置停車。
傳統的己二酸廢水處理手段為在線處理，在廢水排出管線上在線加入助劑，在輸送管線內完成處理。通過在線自動分析儀表監測助劑加入點上游的廢水的控制指標，自動調節助劑加入管線上的流量調節閥開度，控制助劑的加入量。然而，己二酸裝置由于其工藝本身的特點，運行過程中產生的廢水成分較為復雜，且各組分的含量波動較大，另外，廢水流量也隨裝置工況的改變時常波動。這就導致處理廢水需要多種助劑，且每種助劑的加入量都隨著廢水組成和流量的變化而變化。傳統處理手段在實際應用中，助劑的控制精度不高，時常出現助劑加入過多或助劑加入不足的現象。此外，在輸送管道內助劑與廢水中組分的混合作用較弱，在管線中得不到充分的接觸和反應。由于這些原因，最終排出裝置的廢水通常處理不徹底，控制指標不達標，或者是波動較大，無法在達標狀態下穩定輸出。
發明內容
本發明為了更好的克服上述廢水處理工藝存在的缺點，解決現有的技術問題。提供一種能夠穩定、快速、便捷地處理廢水的工藝方法，采用的具體技術方案如下：
一種己二酸裝置中廢水處理工藝，所述己二酸裝置中廢水處理工藝包括多級處理系統，包括反應器、廢水流量自控閥、分析儀表、助劑流量自控閥、廢水池，每一級處理系統中，流量自控閥連接反應器，分析儀表檢測反應器內廢水參數值，助劑流量自控閥受分析儀表結果的控制，向反應器內添加助劑，反應器將處理后的廢水送入廢水池;各級處理系統的反應器根據廢水成分可進行并聯模式或串聯模式切換。
其中，反應器是用于廢水和助劑反應的場所，廢水流量自控閥用于控制進入反應器的廢水流量，分析儀表用于測量己二酸裝置廢水的參數值，流量自控閥根據分析儀表的參數信號自動調節助劑流量，廢水池用于存儲處理之后的廢水，在廢水輸送至下游廢水處理廠前起緩沖作用。
并聯模式時，助劑流量自控閥釋放相同助劑。各級廢水流量自控閥均打開，使廢水同時流入各級反應器，最終都流入廢水池。
串聯模式時，助劑流量自控閥釋放不同助劑。第一級廢水流量自控閥打開，其他廢水流量自控閥關閉。使廢水依次流入各級反應器，最終流入廢水池。
分析儀表檢測反應器內廢水參數值，助劑流量自控閥根據檢測到的廢水參數值自動調節向反應器中加入助劑的流量。
每一級處理系統的反應器公用同一個廢水池。所述反應器內設有攪拌裝置。
所述各級反應器與廢水池標高逐漸降低，使其可依靠位差逐級自流。

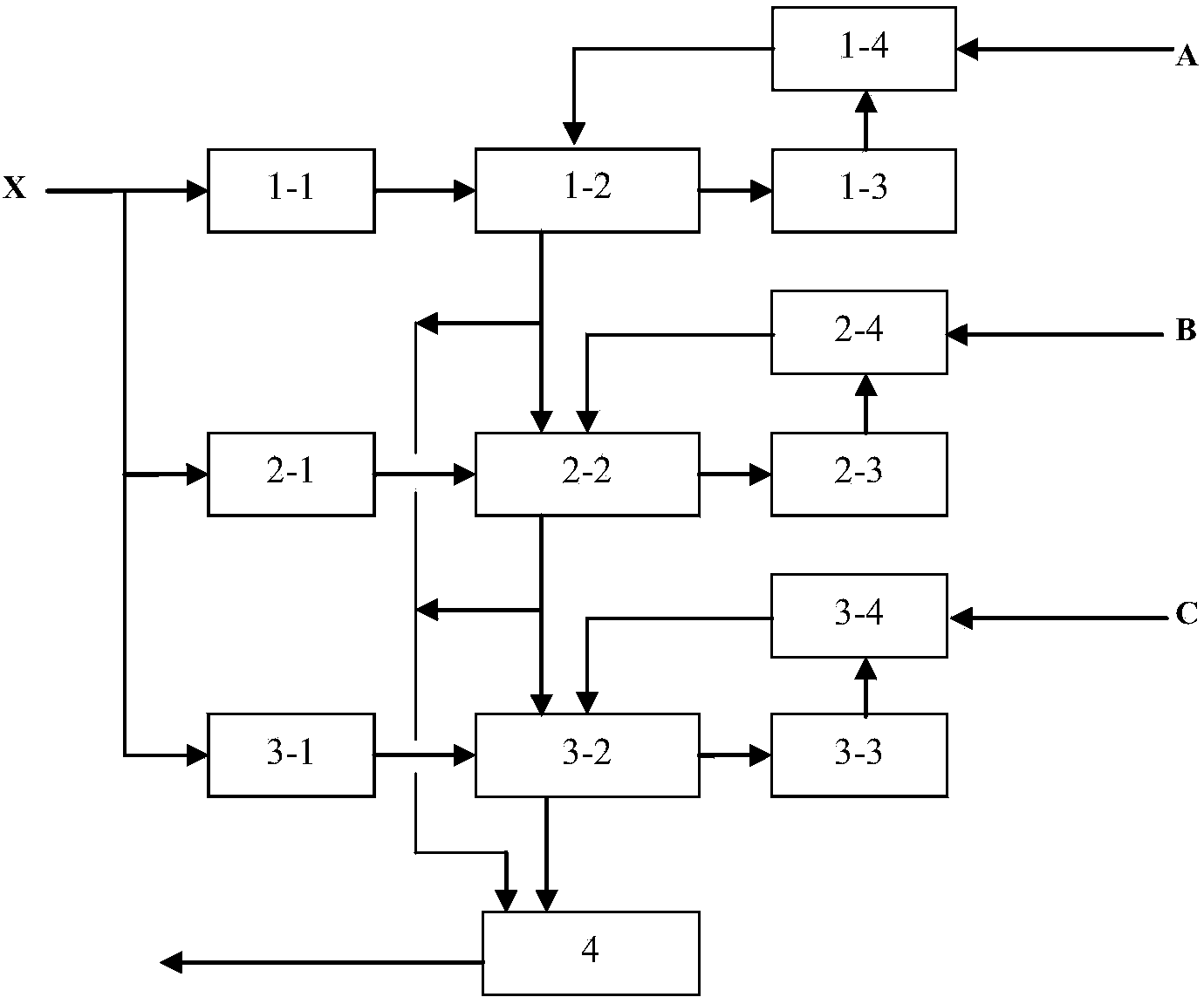

所述多級處理系統為三級處理系統。以三級處理系統為例：
在串聯模式時：
生產己二酸過程中產生的廢水首先進入第一級反應器，第一級分析儀表實時測量廢水的參數值，根據第一級分析儀表的測量結果，第一級助劑流量自控閥調節助劑A流量，向第一級反應器加入適量的助劑A。
第一級反應器出口廢水進入第二級反應器，第二級分析儀表復檢廢水的參數值，根據第二級分析儀表的測量結果，第二級助劑流量自控閥調節助劑B流量，向第二級反應器加入適量的助劑B。
第二級反應器出口廢水進入第三級反應器，第三級分析儀表再次復檢廢水的參數值，根據第三級分析儀表的測量結果，第三級助劑流量自控閥調節助劑C流量，向第三級反應器加入適量的助劑C。
廢水中的污染物得到完全反應。處理后的廢水流入到廢水池緩沖，最終送出裝置，輸送至廢水處理廠。
串聯模式主要適用于廢水流量較小，但廢水中待處理物質含量較高，組分較為復雜的工況�？稍谌�(jí)串聯的反應器中得到足夠長的停留時間，保證助劑和廢水充分反應。并分步加入不同的助劑，用于處理復雜組分。
在并聯模式時：
廢水分成三路，分別在第一、第二和第三級廢水流量自控閥的控制下以相同的流量同時進入第一、第二和第三級反應器。每級分析儀表檢測廢水的參數值，根據分析儀表的測量結果，助劑流量自控閥調節助劑流量，向反應器加入適量的助劑。每級反應器出口的廢水都排入同一廢水池。在并聯模式下，加入三級反應器的助劑為同一種。
并聯模式適用于廢水流量較大，而組分較為簡單，可用單一助劑在較短停留時間內進行處理的工況。
本發明有益效果是：該工藝在不同廢水流量和組成工況下可以調節運行模式，操作靈活。當廢水組分復雜，需要較長反應時間時，可采用串聯模式。串聯模式下，可提高反應物的停留時間，使廢水反應更徹底。每一級都設有分析儀表，反復檢測廢水的參數值，分級控制助劑加入流量，保證廢水參數值達標。當廢水流量較大，但組分較為簡單時，可采用并聯模式。并聯模式下，可大大提高廢水處理量。
