公開(公告)日2018.03.16
IPC分類號C02F1/00
摘要
一種多孔式防粘污水處理用藥品預處理裝置，包括下部的混合箱體和上部的加藥口，混合箱體的下部四角設有支腿，支腿之間設有支撐橫梁，支撐橫梁的中部安裝有攪拌電機，該攪拌電機向上伸出攪拌軸并從混合箱體底部插入到混合箱體內，攪拌軸位于混合箱體內的部分設有多層攪拌桿，加藥口包括上部的錐形斗和下部與混合箱體上部連通的圓柱筒體，錐形斗的上邊沿設有環形水管，在錐形斗的內表面設有呈圓周分布有若個豎向沖洗管，該豎向沖洗管為瓦楞板體，瓦楞板體的兩邊沿與錐形斗的內表面焊接后在內部形成管路，該管路與上部的環形水管內部連通，在瓦楞板體的邊沿設有若干個沖洗孔。該實用新型成功解決了背景技術中提到的粘藥的問題。

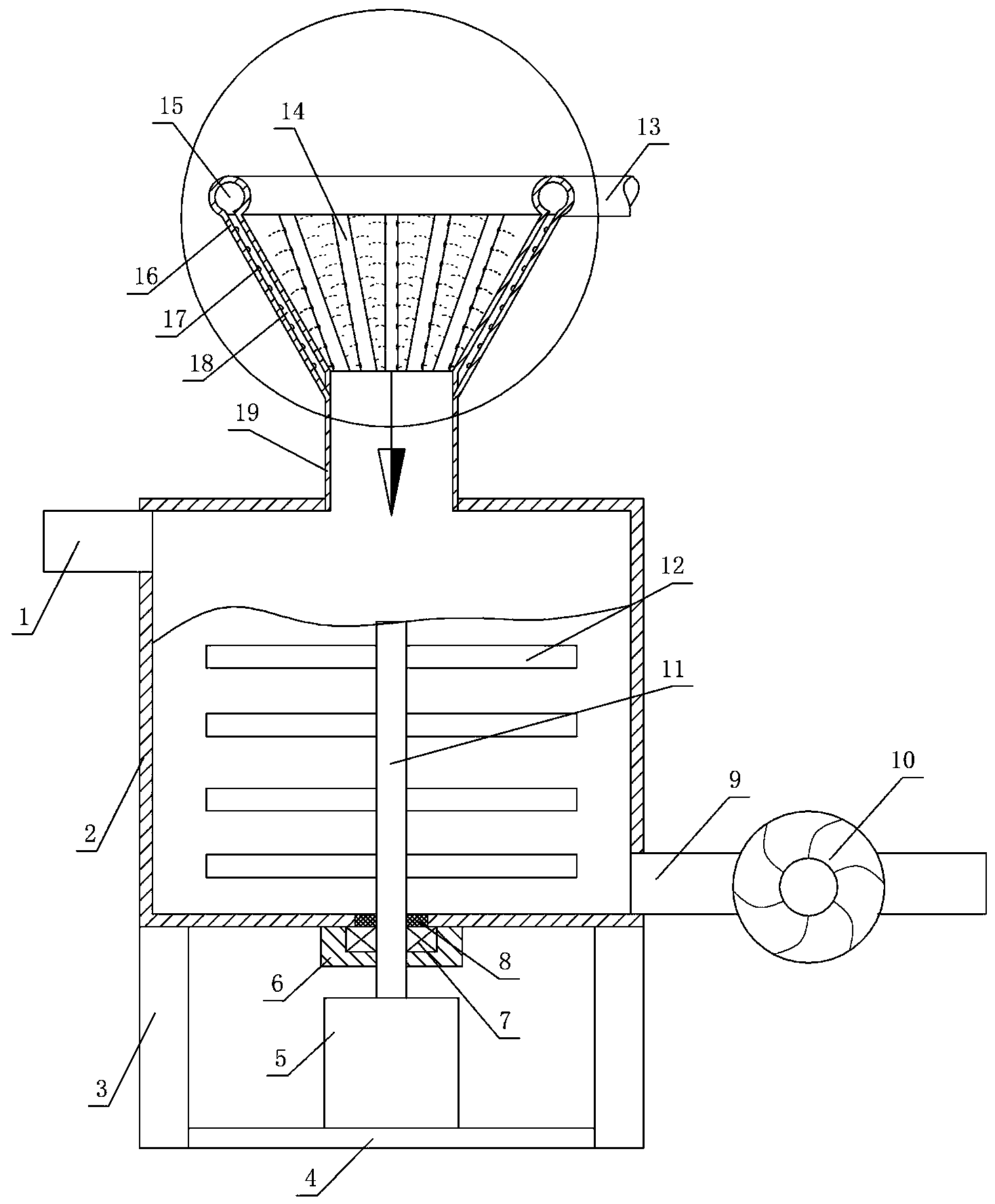

摘要附圖
權利要求書
1.一種多孔式防粘污水處理用藥品預處理裝置，包括下部的混合箱體和上部的加藥口，其特征在于：所述的混合箱體的下部四角設有支腿，支腿之間設有支撐橫梁，支撐橫梁的中部安裝有攪拌電機，該攪拌電機向上伸出攪拌軸并從混合箱體底部插入到混合箱體內，攪拌軸位于混合箱體內的部分設有多層攪拌桿，所述的加藥口包括上部的錐形斗和下部與混合箱體上部連通的圓柱筒體，所述的錐形斗的上邊沿設有環形水管，在錐形斗的內表面設有呈圓周分布有若個豎向沖洗管，該豎向沖洗管為瓦楞板體，瓦楞板體的兩邊沿與錐形斗的內表面焊接后在內部形成管路，該管路與上部的環形水管內部連通，在瓦楞板體的邊沿設有若干個沖洗孔。
2.根據權利要求 1 所述的一種多孔式防粘污水處理用藥品預處理裝置，其特征在于：所述的瓦楞板體的下端延伸至圓柱筒體的邊沿并封閉。
3.根據權利要求1 所述的一種多孔式防粘污水處理用藥品預處理裝置，其特征在于：所述的攪拌軸穿過混合箱體底部的位置設有密封圈和軸承，軸承通過軸承和安裝在混合箱體的底部。
4.根據權利要求1 所述的一種多孔式防粘污水處理用藥品預處理裝置，其特征在于：所述的混合箱體的一個側壁的上部設有進水管，另一個側壁的下部設有出水管，該出水管上連接有加藥泵。
5.根據權利要求1 所述的一種多孔式防粘污水處理用藥品預處理裝置，其特征在于：所述的環形水管連接至熱水供應系統。
說明書
多孔式防粘污水處理用藥品預處理裝置
技術領域
本實用新型涉及污水處理的環保設備的技術領域，特別是涉及一種多孔式防粘污水處理用藥品預處理裝置。
背景技術
加藥裝置可廣泛用于環保、供水、石油、化工等行業，只需將其安放在加藥間，將進水口、出藥口接好，接通電源便可投入運行，可以減少人工加藥的人力勞動，更可以避免工人加藥對人體健康的危害。
水處理加藥裝置，主要用于有關給排水處理、環保等工藝流程的自來水廠、污水處理廠、賓館、游泳池等，可以在水處理過程中間向來水、污水、廢水中加藥。但是現有的水處理加藥裝置中，在加入粉末狀藥品時，由于加藥料斗處的潮氣過大，藥品也經常粘在上部的加藥料斗上，不僅影響加藥的效率，還影響設備的正常運行，這一問題需要盡快解決。
實用新型內容
為解決上述問題，本實用新型提出一種多孔式防粘污水處理用藥品預處理裝置。
本實用新型的技術方案是：一種多孔式防粘污水處理用藥品預處理裝置，包括下部的混合箱體和上部的加藥口，其特征在于：所述的混合箱體的下部四角設有支腿，支腿之間設有支撐橫梁，支撐橫梁的中部安裝有攪拌電機，該攪拌電機向上伸出攪拌軸并從混合箱體底部插入到混合箱體內，攪拌軸位于混合箱體內的部分設有多層攪拌桿，所述的加藥口包括上部的錐形斗和下部與混合箱體上部連通的圓柱筒體，所述的錐形斗的上邊沿設有環形水管，在錐形斗的內表面設有呈圓周分布有若個豎向沖洗管，該豎向沖洗管為瓦楞板體，瓦楞板體的兩邊沿與錐形斗的內表面焊接后在內部形成管路，該管路與上部的環形水管內部連通，在瓦楞板體的邊沿設有若干個沖洗孔。
優選的，所述的瓦楞板體的下端延伸至圓柱筒體的邊沿并封閉。
優選的，所述的攪拌軸穿過混合箱體底部的位置設有密封圈和軸承，軸承通過軸承和安裝在混合箱體的底部。
優選的，所述的混合箱體的一個側壁的上部設有進水管，另一個側壁的下部設有出水管，該出水管上連接有加藥泵。
優選的，所述的環形水管連接至熱水供應系統。
本實用新型的技術效果
本實用新型的多孔式防粘污水處理用藥品預處理裝置，在加藥口處的錐形斗上設置了多個豎向的沖洗管和沖洗孔，能夠?qū)㈠F斗表面從上到下的各個部位都沖洗干凈，從而解決了背景技術中提到的粘藥的問題。
