申請日2015.11.12

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/14

　　摘要

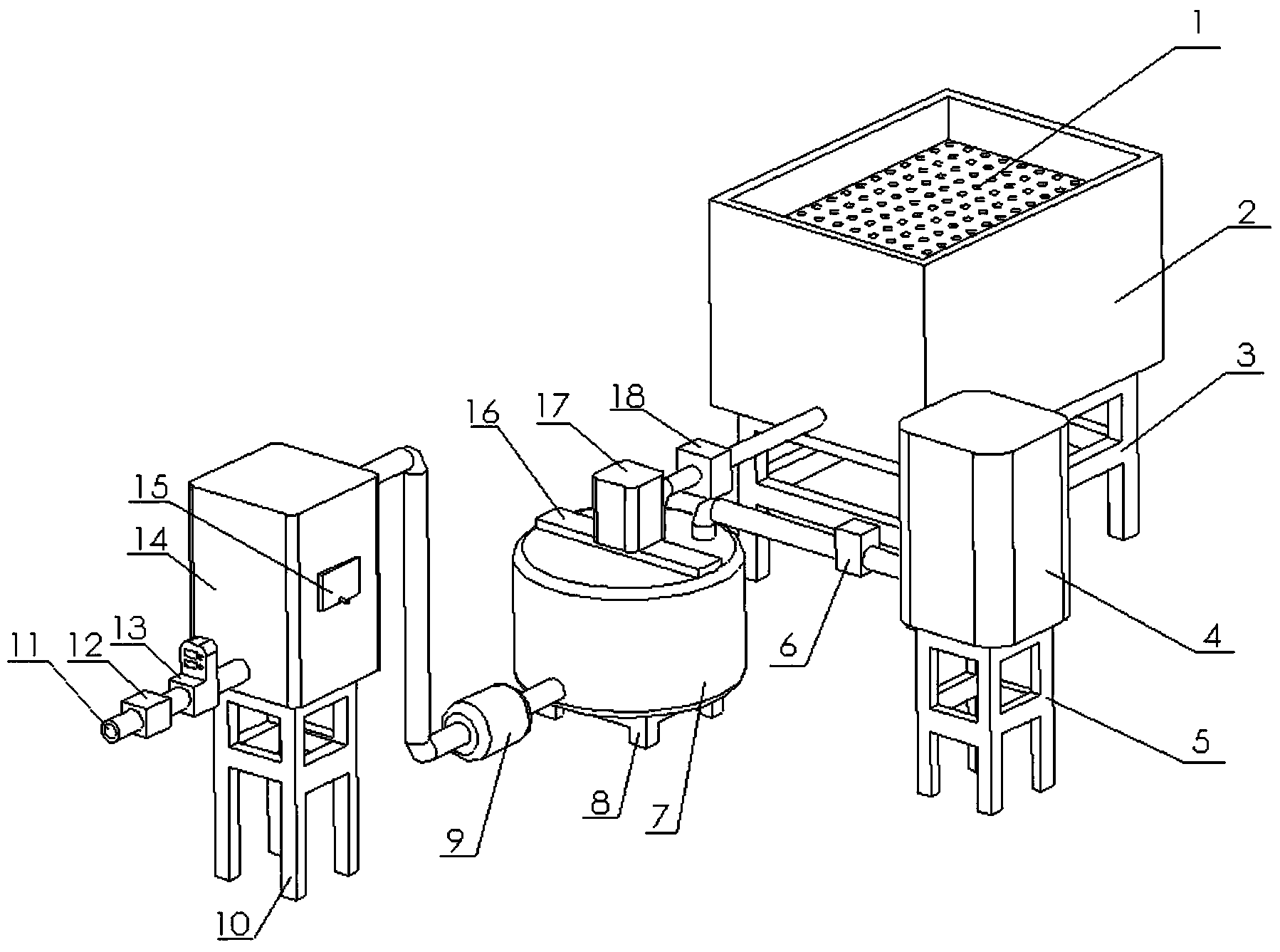

　　本發明提供了一種基于生物吸附劑的污水處理裝置，包括：污水箱、生物吸附劑箱、攪拌桶、液漿泵、離心分離箱和水質監測器;其中，污水箱用于儲存污水并且通過管路將污水導入攪拌桶;生物吸附劑箱用于盛放生物吸附劑，并通過管路將生物吸附劑導入攪拌桶;攪拌桶用于攪拌污水和生物吸附劑以使污水和吸附劑充分接觸;液漿泵安裝在攪拌桶和分離筒之間，用于將充分混合的污水和生物吸附劑渾濁液從攪拌桶輸送到分離筒中;分離筒用于將吸附有重金屬粒子的吸附劑和處理完的水充分分離，利用濾網將水通過出水口排出，并使吸附有重金屬粒子的吸附劑通過回收端口取出以進行重金屬的分離。

　　權利要求書

　　1.一種基于生物吸附劑的污水處理裝置，其特征在于包括：污水箱、生物 吸附劑箱、攪拌桶、液漿泵、離心分離箱和水質監測器;其中，污水箱用于儲 存污水并且通過管路將污水導入攪拌桶;生物吸附劑箱用于盛放生物吸附劑， 并通過管路將生物吸附劑導入攪拌桶;攪拌桶用于攪拌污水和生物吸附劑以使 污水和吸附劑充分接觸;液漿泵安裝在攪拌桶和分離筒之間，用于將充分混合 的污水和生物吸附劑渾濁液從攪拌桶輸送到分離筒中;分離筒用于將吸附有重 金屬粒子的吸附劑和處理完的水充分分離，利用濾網將水通過出水口排出，并 使吸附有重金屬粒子的吸附劑通過回收端口取出以進行重金屬的分離。

　　2.根據權利要求1所述的基于生物吸附劑的污水處理裝置，其特征在于， 污水箱包括金屬箱體和用于初步過濾進入金屬箱體的污水的濾網。

　　3.根據權利要求1或2所述的基于生物吸附劑的污水處理裝置，其特征在 于，污水箱被放置在污水箱支架上，生物吸附劑桶被放置在吸附劑箱支架上， 而且攪拌桶安裝在小支架上。

　　4.根據權利要求1或2所述的基于生物吸附劑的污水處理裝置，其特征在 于，攪拌桶配置有電機和攪拌槳，其中通過電機帶動攪拌槳攪拌污水和生物吸 附劑以使污水和吸附劑充分接觸。

　　5.根據權利要求1或2所述的基于生物吸附劑的污水處理裝置，其特征在 于，在污水箱和攪拌桶之間裝有控制污水流入量的污水流量閥;在生物吸附劑 箱和攪拌桶之間裝有控制吸附劑流量的吸附劑流量閥。

　　6.根據權利要求1或2所述的基于生物吸附劑的污水處理裝置，其特征在 于，在出水口上裝有水質監測器，用于實時檢測從出水口排除的液體的水質狀 況。

　　7.根據權利要求1或2所述的基于生物吸附劑的污水處理裝置，其特征在 于，通過布置在出水口處的出水閥控制水的排出以及排量。

　　8.根據權利要求1或2所述的基于生物吸附劑的污水處理裝置，其特征在 于，生物吸附劑的制備是在非滅菌條件下進行，制備過程不添加任何營養成分， 并且以豆腐黃水為唯一培養基。

　　9.根據權利要求8所述的基于生物吸附劑的污水處理裝置，其特征在于， 生物吸附劑的具體制備方式是：利用查氏培養基在32℃、pH6、160r/min條件下 搖床培養60～72h;以滅菌的豆腐黃水在自然pH、28℃、160r/min搖床培養24h 所得的萌發孢子為種子，以50ml/L接種量接種到非滅菌的豆腐黃水中，在 pH3.5～4.5的狀態下，繼續培養36～48h。

　　說明書

　　基于生物吸附劑的污水處理裝置

　　技術領域

　　本發明涉及污水處理領域，更具體地說，本發明涉及一種基于生物吸附劑 的污水處理裝置。

　　背景技術

　　目前國內外對絲狀真菌處理重金屬、染料廢水的研究都還停留在實驗室研 究階段，并主要集中于在滅菌條件下利用化學試劑進行生物的培養和吸附染料 及重金屬，生產處理成本高，無法滿足大規模工業化需要。尤其是處理染料廢 水應用到實際工程中的案例基本沒有。制約絲狀真菌在實際工程中應用的主要 原因一是吸附劑的生產需要發酵培養，成本過高;二是非滅菌條件下反應體系 的染菌問題，如果對實際工程中的反應器、培養液以及廢水都進行滅菌處理并 保證處理過程少染菌，顯然將大大增加處理工藝的運行成本。因此，如何解決 絲狀真菌生物吸附劑的生產成本和非滅菌條件下生產過程中的染菌問題是該工 藝能否應用到實際工程中的瓶頸。

　　近幾年來國內外的少數科學家正致力于在開放體系下生物處理染料廢水的 研究工作，雖取得了一定的研究進展，但涉及到的菌種主要是白腐真菌中的黃 孢原毛平革菌(Phanerochaetechrysosporium)。國外在此領域開展的研究早于國 內，國內只有清華大學高大文等研究者在開展此方面的研究，但使用的菌種即 為從國外引進的黃孢原毛平革菌(Phanerochaetechrysosporium)。試驗在降解染料 過程中控制雜菌污染方面取得了可喜的研究成果，但處理條件較復雜，培養基 成分多。

　　目前，關于利用真菌生物吸附劑吸附處理重金屬污染廢水和染料廢水的研 究報道較少。在非滅菌條件下利用豆腐黃水發酵生產真菌生物吸附劑的研究未 見報道。

　　發明內容

　　本發明所要解決的技術問題是：針對目前用生物吸附劑處理重金屬污水的 空白，提供基于生物吸附劑的污水處理裝置，在非滅菌條件下利用豆腐黃水制 備生物吸附劑，在簡化工藝流程的基礎上達到了以廢治廢的目的;在解決相關 企業污水治理難題的同時，回收的貴重金屬、處理后的廢水回用還能給企業帶 來一定的經濟效益，污水的達標排放所帶來的環境效益和社會效益將是無法估 量的。

　　為了實現上述技術目的，根據本發明，提供了一種基于生物吸附劑的污水 處理裝置，其特征在于包括：污水箱、生物吸附劑箱、攪拌桶、液漿泵、離心 分離箱和水質監測器;其中，污水箱用于儲存污水并且通過管路將污水導入攪 拌桶;生物吸附劑箱用于盛放生物吸附劑，并通過管路將生物吸附劑導入攪拌 桶;攪拌桶用于攪拌污水和生物吸附劑以使污水和吸附劑充分接觸;液漿泵安 裝在攪拌桶和分離筒之間，用于將充分混合的污水和生物吸附劑渾濁液從攪拌 桶輸送到分離筒中;分離筒用于將吸附有重金屬粒子的吸附劑和處理完的水充 分分離，利用濾網將水通過出水口排出，并使吸附有重金屬粒子的吸附劑通過 回收端口取出以進行重金屬的分離。

　　優選地，污水箱包括金屬箱體和用于初步過濾進入金屬箱體的污水的濾網。

　　優選地，污水箱被放置在污水箱支架上，生物吸附劑桶被放置在吸附劑箱 支架上，而且攪拌桶安裝在小支架上。

　　優選地，攪拌桶配置有電機和攪拌槳，其中通過電機帶動攪拌槳攪拌污水 和生物吸附劑以使污水和吸附劑充分接觸。

　　優選地，在污水箱和攪拌桶之間裝有控制污水流入量的污水流量閥;在生 物吸附劑箱和攪拌桶之間裝有控制吸附劑流量的吸附劑流量閥。

　　優選地，在出水口上裝有水質監測器，用于實時檢測從出水口排除的液體 的水質狀況。

　　優選地，通過布置在出水口處的出水閥控制水的排出以及排量。

　　優選地，生物吸附劑的制備是在非滅菌條件下進行，制備過程不添加任何 營養成分，并且以豆腐黃水為唯一培養基。

　　優選地，生物吸附劑的具體制備方式是：利用查氏培養基在32℃、pH6、 160r/min條件下?lián)u床培養60～72h;以滅菌的豆腐黃水在自然pH、28℃、160r/min 搖床培養24h所得的萌發孢子為種子，以50ml/L接種量接種到非滅菌的豆腐黃 水中，在pH3.5～4.5的狀態下，繼續培養36～48h。
