申請日2015.11.13

　　公開(公告)日2016.11.16

　　IPC分類號C02F3/00

　　摘要

　　本實用新型公開了一種用于污水處理的辮帶式水處理填料，其包括兩條連接套、設于兩條連接套之間的至少兩條呈螺旋狀的帶吸附毛圈的辮帶以及穿設于連接套內部的繩索或鋼絲;所述連接套與辮帶的之間的連接結構為：所述辮帶的兩端分別通過豎向的定編線與連接套縫制在一起，所述連接套經由寬布條對折后再由橫向的定編線收口縫制而成，所述辮帶位于連接套的內側。本實用新型是制作非常方便，設置了繩索或鋼絲，便于固定安裝，節省了制作填料支架的工時費;本實用新型的辮帶與連接套先通過豎向的定編線貼合連接在一起，然后又通過橫向的定編線連接，連接更加牢固，其使用壽命延長。

　　權利要求書

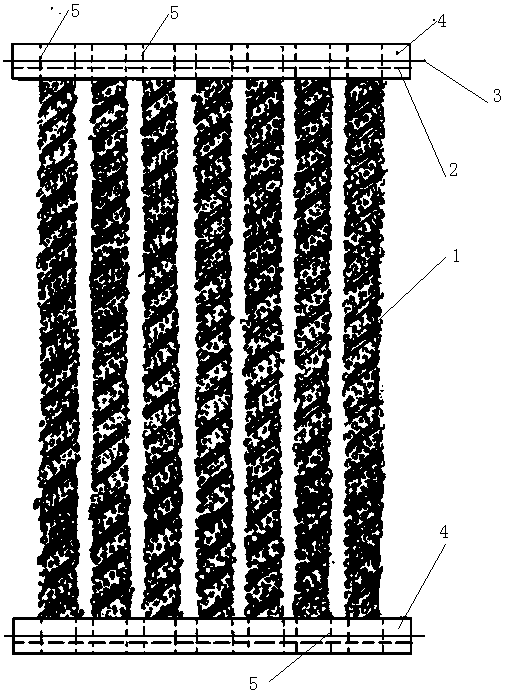

　　1.一種用于污水處理的辮帶式水處理填料，其特征在于：其包括兩條連接套(4)、設于兩條連接套(4)之間的至少兩條呈螺旋狀的帶吸附毛圈的辮帶(1)以及穿設于連接套(4)內部的繩索或鋼絲(3);

　　所述連接套(4)與辮帶(1)的之間的連接結構為：所述辮帶(1)的兩端分別通過豎向的定編線(5)與連接套(4)縫制在一起，所述連接套(4)經由寬布帶對折后再由橫向的定編線(2)收口縫制而成，所述豎向的定編線(5)的長度與寬布帶的寬度相同，所述辮帶(1)位于連接套(4)的內側。

　　2.根據權利要求1所述的用于污水處理的辮帶式水處理填料，其特征在于：相鄰辮帶(1)之間間隔一定距離，該距離為10-30cm。

　　3.根據權利要求2所述的用于污水處理的辮帶式水處理填料，其特征在于：所述吸附毛圈長度為1-2㎝。

　　說明書

　　用于污水處理的辮帶式水處理填料

　　技術領域

　　本實用新型涉及一種用于凈化污水的辮帶式水處理填料。

　　背景技術

　　隨著人口的急劇增加和社會經濟的快速發展，環境問題已經成為影響我國社會主義現代化建設和人民群眾生產、生活的首要問題。人類的活動會使大量的工業、農業和生活廢棄物排入水中，使水受到污染。污水處理技術的更新與應用成為必須解決的問題。目前使用的組合填料安裝制作比較費事，并且容易纏繞，使用壽命短。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種材料強度高、掛膜效果好、比表面積大、便于安裝、水處理效果好的辮帶式水處理填料。

　　為解決上述技術問題，本實用新型所采取的技術方案是：一種用于污水凈化的辮帶式水處理填料，其特征在于：其包括兩條連接套、設于兩條連接套之間的至少兩條呈螺旋狀的帶吸附毛圈的辮帶以及穿設于連接套內部的繩索或鋼絲;

　　所述連接套與辮帶的之間的連接結構為：所述辮帶的兩端分別通過豎向的定編線與連接套縫制在一起，所述連接套經由寬布條對折后再由橫向的定編線收口縫制而成，所述辮帶位于連接套的內側。

　　相鄰辮帶之間間隔一定距離，該距離為10-30cm。

　　所述吸附毛圈長度為1-2㎝。

　　采用上述技術方案所產生的有益效果在于：

　　1、本實用新型是制作非常方便，設置了繩索或鋼絲，便于固定安裝，節省了制作填料支架的工時費;

　　2、本實用新型的辮帶與連接套先通過豎向的定編線貼合連接在一起，然后又通過橫向的定編線連接，連接更加牢固，其使用壽命延長;

　　3、本實用新型具有很高的比表面積，耗氧量小，微生物易附著，掛膜效果好，掛膜時間快，去除污染物能力強，材料強度高，形狀保持能力強，不因掛膜增重使填料結構發生變化。由于連接套和辮帶縫制面積大，所以其抗水質波動能力強，不易斷裂，適用范圍廣，使用壽命長達8～10年。由于設置了鋼絲或繩索，安裝簡單快速，節省大量時間、人力成本以及支架費用，減價不降質量;由于表面積大，其具有高效脫氮作用，去除有機物和磷的效果良好，在良好的環境下，CODcr的去除率>90%,TN去除率>80%;

　　4、本實用新型適用于生活污水處理、工業廢水處理，廣泛應用于化纖、印染、造紙、涂裝、制藥、食品、化工等工業水處理以及地表水修復等。
