申請日2017.11.08
公開(公告)日2018.02.23
IPC分類號C02F1/00; C02F1/74; B01D46/10; C02F103/16
摘要
本發明公開了一種鋁型材生產廢水自動處理裝置，其涉及鋁型材技術領域，該裝置包括：控制單元、曝氣單元、廢水處理池、廢水進水管、電磁閥、傳感器單元;所述曝氣單元包括機座、機體部分固定在機座上的曝氣馬達，曝氣頭固定于機座的下方，且曝氣頭內設置有一同步聯接于曝氣電機轉軸上的扇葉，機座上安裝有一向曝氣頭內輸送空氣的進氣管;所述廢水處理池內底部覆蓋有石灰層;所述電磁閥設在廢水進水管的進水口處，所述廢水進水管的出水口面向所述石灰層;所述電磁閥、傳感器單元均與所述控制單元無線連接，所述曝氣電機與所述控制單元電連接。本發明結構簡單，設備成本較低，且采用自動控制系統，有效監控廢水處理情況，處理效率高。

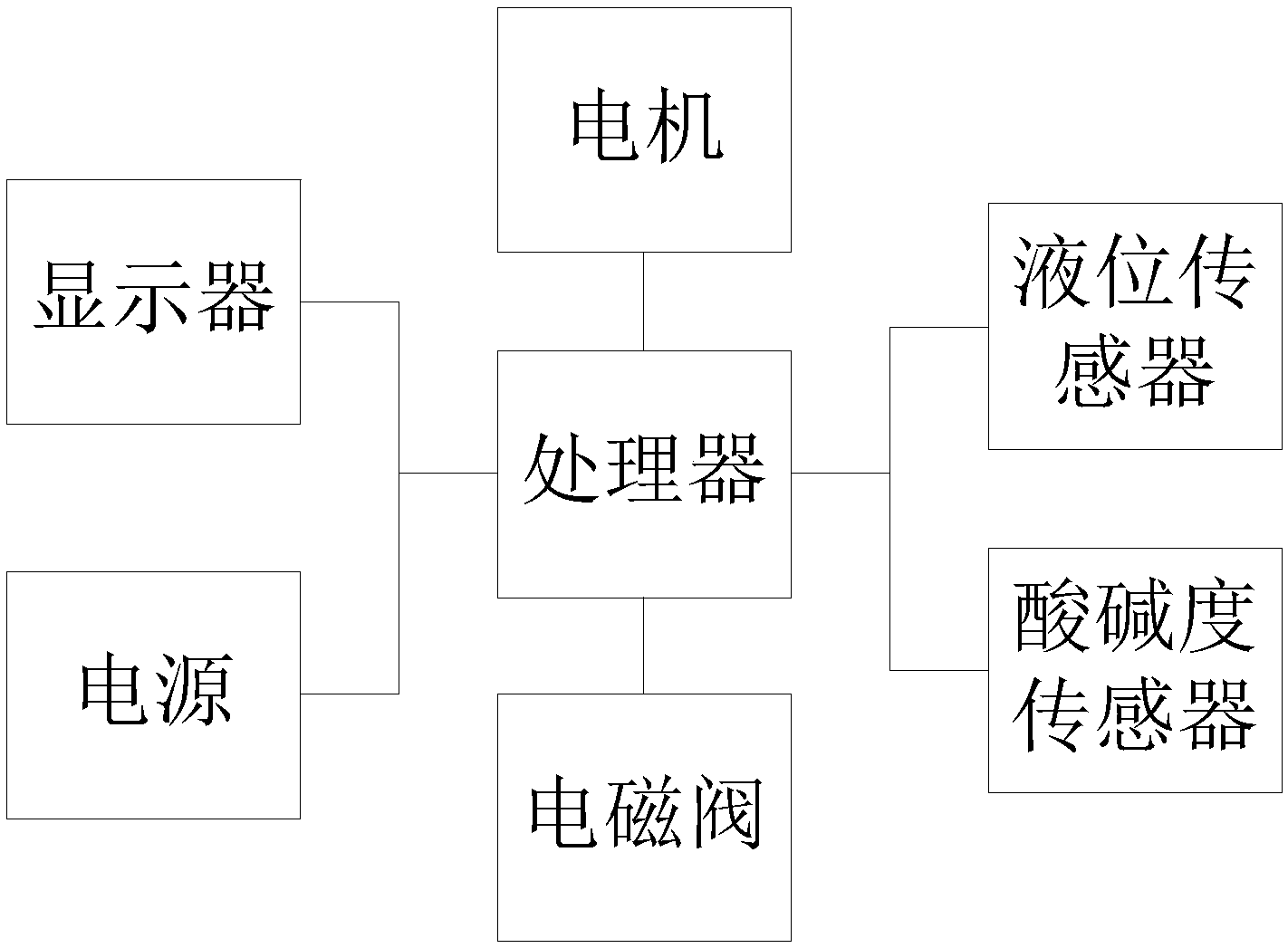

摘要附圖
權利要求書
1.一種鋁型材生產廢水自動處理裝置，其特征在于，該裝置包括：控制單元、曝氣單元、廢水處理池、廢水進水管、電磁閥、傳感器單元;
所述曝氣單元包括機座、機體部分固定在機座上的曝氣馬達，曝氣頭固定于機座的下方，且曝氣頭內設置有一同步聯接于曝氣電機轉軸上的扇葉，機座上安裝有一向曝氣頭內輸送空氣的進氣管;
所述廢水處理池內底部覆蓋有石灰層;
所述電磁閥設在廢水進水管的進水口處，所述廢水進水管的出水口面向所述石灰層;
所述電磁閥、傳感器單元均與所述控制單元無線連接，所述曝氣電機與所述控制單元電連接。
2.根據權利要求1所述的一種鋁型材生產廢水自動處理裝置，其特征在于，所述控制單元包括殼體，所述殼體表面設置有液晶顯示器，所述殼體內部設置有PLC控制器，所述PLC控制器與所述電磁閥、曝氣電機、傳感器單元電連接。
3.根據權利要求1所述的一種鋁型材生產廢水自動處理裝置，其特征在于，所述傳感器單元包括液位無線傳感器和酸堿值無線傳感器。
4.根據權利要求1所述的一種鋁型材生產廢水自動處理裝置，其特征在于，所述曝氣單元的進氣管管口設置有防塵網。
5.根據權利要求1所述的一種鋁型材生產廢水自動處理裝置，其特征在于，該裝置還包括流量控制閥，所述流量控制閥設置有閥門和流量傳感器，用于檢測和調節廢水流量。
說明書
一種鋁型材生產廢水自動處理裝置
技術領域
本發明屬于鋁型材技術領域，尤其涉及一種鋁型材生產廢水自動處理裝置。
背景技術
近十五年，鋁型材得到了廣泛的使用，小到家庭用的晾衣桿，大到航天設備組件，在很多方面取代了鋼材，鋁型材的生產也得到迅猛的發展。鋁型材生產主要有熔鑄、擠壓、氧化、電泳噴涂、包裝等工序。鋁型材在成型后，需要對其進行表面處理，目前，鋁型材的表面處理包括脫脂、堿蝕、酸洗、氧化及著色等工藝，在分別進行這些工藝之前，需要利用清水對成型的鋁型材表面進行沖洗，從而產生大量的工業廢水，加工生產一噸鋁型材約產生15噸廢水，而廢水主要來自氧化車間。生產高檔裝修鋁型材中，需要進行氧化著色，氧化著色產生的含重金屬并難處理的廢水。氧化著色使用了磷酸、錫鎳等著色劑，封孔工序中使用了絡合鎳、氟化銨及其它有機添加劑等;電泳著色中也使用了磷化鈍化、丙烯酸類和聚氨酯類電泳涂料、水溶性電泳漆。因此鋁型材陽極氧化著色和電泳著色廢水成份復雜，除與電鍍廢水一樣含有錫、鎳、鋁金屬等污染物外，還含磷、氟、氨氮、化學需氧量(COD)等污染物，并有很高的色度。這些工業廢水一般具有強酸性，因此，不符合排放的要求，需要對其進行處理后才能排放�，F(xiàn)有的鋁型材生產廠家采用專用設備對上述其產生的工業廢水進行處理，其設備成本較高，并且處理的效率較低，限制了鋁型材的產量。
發明內容
本發明的目的旨在解決上述問題之一。
為此，提出一種鋁型材生產廢水自動處理裝置，其結構簡單，設備成本較低，且采用自動控制系統，有效監控廢水處理情況，處理效率高。
本發明的具體技術方案如下：
一種鋁型材生產廢水自動處理裝置，其包括：控制單元、曝氣單元、廢水處理池、廢水進水管、電磁閥、傳感器單元;
所述曝氣單元包括機座、機體部分固定在機座上的曝氣馬達，曝氣頭固定于機座的下方，且曝氣頭內設置有一同步聯接于曝氣電機轉軸上的扇葉，機座上安裝有一向曝氣頭內輸送空氣的進氣管;
所述廢水處理池內底部覆蓋有石灰層;
所述電磁閥設在廢水進水管的進水口處，所述廢水進水管的出水口面向所述石灰層;
所述電磁閥、傳感器單元均與所述控制單元無線連接，所述曝氣電機與所述控制單元電連接。
作為本發明的優選技術方案，所述控制單元包括殼體，所述殼體表面設置有液晶顯示器，所述殼體內部設置有PLC控制器，所述PLC控制器與所述電磁閥、曝氣電機、傳感器單元電連接。
作為本發明的優選技術方案，所述傳感器單元包括液位無線傳感器和酸堿值無線傳感器。
作為本發明的優選技術方案，所述曝氣單元的進氣管管口設置有防塵網。
作為本發明的優選技術方案，該裝置還包括流量控制閥，所述流量控制閥設置有閥門和流量傳感器，用于檢測和調節廢水流量。
與現有技術相比，本發明具有以下有益效果：
本發明采用了全自動的廢水處理系統，在使用時，在觸摸屏顯示器2上輸入控制參數，即可自動實現廢水處理操作，期間，操作人員可以根據觸摸屏顯示器所顯示的數據實時監控廢水處理過程，整個處理過程自動化程度高，操作簡便，大大提高了廢水處理的工作效率和改善了處理效果。
