申請日2017.11.08
公開(公告)日2018.01.19
IPC分類號C02F9/04
摘要
本發明公開了一種用于處理機械生產污水凈化裝置,包括機體，所述機體的頂端設有電機，所述電機的輸出端貫穿機體頂壁并延伸至機體內部，所述電機的輸出端設有轉動桿，所述轉動桿的下端固定連接有橫桿，所述橫桿的下側兩端分別設有攪拌桿，所述機體的頂端連通有進料漏斗，所述機體的一側上側壁設有加料管，所述機體內固定連接有隔板，且隔板位于攪拌桿下方，所述隔板的中部開設有出水孔，所述出水孔的下方設有進水管，所述進水管上設有電磁閥門。本發明結構合理，操作簡單，通過多層次過濾結構的設置，可以對污水進行充分有效的過濾，具有很高的實用價值。

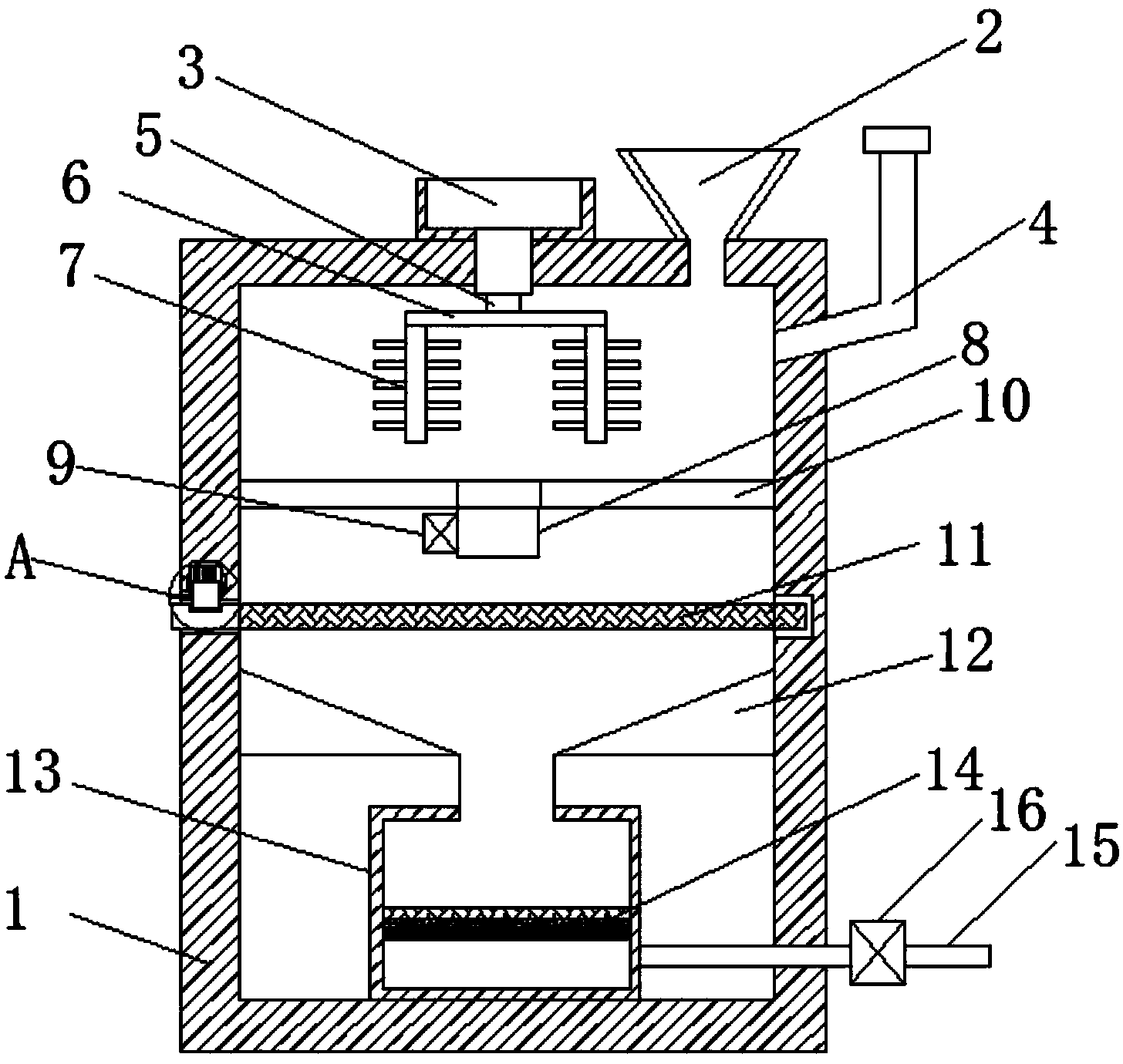

摘要附圖
權利要求書
1.一種用于處理機械生產污水凈化裝置，包括機體(1)，其特征在于：所述機體(1)的頂端設有電機(3)，所述電機(3)的輸出端貫穿機體(1)頂壁并延伸至機體(1)內部，所述電機(3)的輸出端設有轉動桿(5)，所述轉動桿(5)的下端固定連接有橫桿(6)，所述橫桿(6)的下側兩端分別設有攪拌桿(7)，所述機體(1)的頂端連通有進料漏斗(2)，所述機體(1)的一側上側壁設有加料管(4)，所述機體(1)內固定連接有隔板(10)，且隔板(10)位于攪拌桿(7)下方，所述隔板(10)的中部開設有出水孔，所述出水孔的下方設有進水管(8)，所述進水管(8)上設有電磁閥門(9)，所述機體(1)相對的內側壁之間設有過濾網槽，兩個所述過濾網槽均位于隔板(10)的下方，兩個所述過濾網槽之間插設有第一過濾網(11)，所述第一過濾網(11)的一端設有手柄，所述手柄的一端貫穿機體(1)側壁并向外延伸，所述手柄上設有第一卡槽，所述機體(1)的側壁上開設有第二卡槽，所述第二卡槽的內頂部設有彈簧(18)，所述彈簧(18)的下端設有卡塊(20)，所述第二卡槽的兩側設有滑槽，兩個所述滑槽與第二卡槽相通，所述卡塊(20)的兩端固定有滑桿(21)，兩個所述滑桿(21)遠離卡塊的一端設有滑塊(19)，且滑塊(19)在滑槽內，所述滑槽的下方設有限位槽，所述限位槽的下側設有與限位槽連通的移動槽，所述卡塊(20)的一側設有拉桿(17)，所述拉桿(17)的一端貫穿移動槽并向外延伸，所述機體(1)的兩側內壁上對稱設有傾斜塊(12)，且傾斜塊(12)位于過第一過濾網(11)的下側，兩個所述傾斜塊(12)之間設有連接管，所述連接管的另一端連通設有過濾箱(13)，且過濾箱(13)設置在機體(1)的底壁上，所述過濾箱(13)內設有過濾裝置(14)，所述過濾箱(13)的一側設有出料管(15)，且出料管(15)的一端貫穿機體外殼(1)并向外延伸。
2.根據權利要求1所述的一種用于處理機械生產污水凈化裝置，其特征在于：位于機體(1)內的所述攪拌桿(7)的外側壁上均勻環繞設有多個攪拌葉片。
3.根據權利要求1所述的一種用于處理機械生產污水凈化裝置，其特征在于：所述過濾裝置(14)包括第二過濾網、第三過濾網和過濾膜。
4.根據權利要求1所述的一種用于處理機械生產污水凈化裝置，其特征在于：所述出料管(15)上設有開關閥門(16)。
5.根據權利要求3所述的一種用于處理機械生產污水凈化裝置，其特征在于：所述第一過濾網(11)的孔徑不小于第二過濾網的孔徑，第二過濾網的孔徑不小于第三過濾網。
6.根據權利要求1所述的一種用于處理機械生產污水凈化裝置，其特征在于：所述電機(3)的驅動端通過聯軸器和轉動桿(5)連接。
說明書
一種用于處理機械生產污水凈化裝置
技術領域
本發明涉及污水處理技術領域，尤其涉及一種用于處理機械生產污水凈化裝置。
背景技術
現有技術中，過濾工序是工業生產中的重要工序，特別是用于機械生產中的污水處理，在機械生產的行業中，如果污水中的雜質較多，很容易引起管道堵塞，給企業的生產運行帶來極大的不便，而目前在機械生產的過程中，大多直接采用單層過濾網，且過濾網不方便拆卸，過濾效果差，清洗不徹底，使用不方便。
發明內容
本發明的目的是為了解決現有技術中對機械生產中產生的污水過濾效果差，且過濾網不易拆卸的問題，而提出的一種用于處理機械生產污水凈化裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種用于處理機械生產污水凈化裝置，包括機體，所述機體的頂端設有電機，所述電機的輸出端貫穿機體頂壁并延伸至機體內部，所述電機的輸出端設有轉動桿，所述轉動桿的下端固定連接有橫桿，所述橫桿的下側兩端分別設有攪拌桿，所述機體的頂端連通有進料漏斗，所述機體的一側上側壁設有加料管，所述機體內固定連接有隔板，且隔板位于攪拌桿下方，所述隔板的中部開設有出水孔，所述出水孔的下方設有進水管，所述進水管上設有電磁閥門，所述機體相對的內側壁之間設有過濾網槽，兩個所述過濾網槽均位于隔板的下方，兩個所述過濾網槽之間插設有第一過濾網，所述第一過濾網的一端設有手柄，所述手柄的一端貫穿機體側壁并向外延伸，所述手柄上設有第一卡槽，所述機體的側壁上開設有第二卡槽，所述第二卡槽的內頂部設有彈簧，所述彈簧的下端設有卡塊，所述第二卡槽的兩側設有滑槽，兩個所述滑槽與第二卡槽相通，所述卡塊的兩端固定有滑桿，兩個所述滑桿遠離卡塊的一端設有滑塊，且滑塊在滑槽內，所述滑槽的下方設有限位槽，所述限位槽的下側設有與限位槽連通的移動槽，所述卡塊的一側設有拉桿，所述拉桿的一端貫穿移動槽并向外延伸，所述機體的兩側內壁上對稱設有傾斜塊，且傾斜塊位于過第一過濾網的下側，兩個所述傾斜塊之間設有連接管，所述連接管的另一端連通設有過濾箱，且過濾箱設置在機體的底壁上，所述過濾箱內設有過濾裝置，所述過濾箱的一側設有出料管，且出料管的一端貫穿機體外殼并向外延伸。
優選地，位于機體內的所述攪拌桿的外側壁上均勻環繞設有多個攪拌葉片。
優選地，所述過濾裝置包括第二過濾網、第三過濾網和過濾膜。
優選地，所述出料管上設有開關閥門。
優選地，所述第一過濾網的孔徑不小于第二過濾網的孔徑，第二過濾網的孔徑不小于第三過濾網。
優選地，所述電機的驅動端通過聯軸器和轉動桿連接。
本發明中，使用時，污水從進料口進入，打開電機，電機帶動轉動桿轉動，轉動桿轉動會使橫桿轉動，橫桿轉動會使攪拌桿轉動，攪拌桿轉動會對進入的污水進行攪拌，攪拌過后，打開電磁閥門，污水從出水孔流出，通過進水管流到第一過濾網上，經過第一過濾網的過濾作用，較大的雜質留在過濾網上，較小雜質的污水流入，然后經過傾斜塊，通過連接管流入過濾箱中，經過過濾網中的過濾裝置，雜質會留在過濾裝置上，打開開關閥門，清水從出料管中流出。本發明結構合理，操作簡單，通過多層次過濾結構的設置，可以對污水進行充分有效的過濾，具有很高的實用價值
