申請日2017.11.09
公開(公告)日2018.02.27
IPC分類號G01N33/18; B62D57/024
摘要
本發明公開了一種污水檢測機器人及其使用方法，涉及機器人領域，污水檢測機器人包括主控制器、旋轉控制電機、數據處理中心、收集器、供電裝置、電機、第一驅動后腿、第二驅動后腿、第一驅動前腿、第二驅動前腿和攝像裝置，其中，旋轉控制電機設置于主控制器上端表面，數據處理中心設置于主控制器下端表面;主控制器設置有四個結構大小相同的扭轉關節，四個扭轉關節分別與第一驅動后腿、第二驅動后腿、第一驅動前腿、第二驅動前腿連接;收集器為半球形結構，本發明在復雜陰暗條件下具有很好的自適應能力，既可貼地行走，又可以在較小管道內支撐管壁行走，具備很好的推廣應用價值。

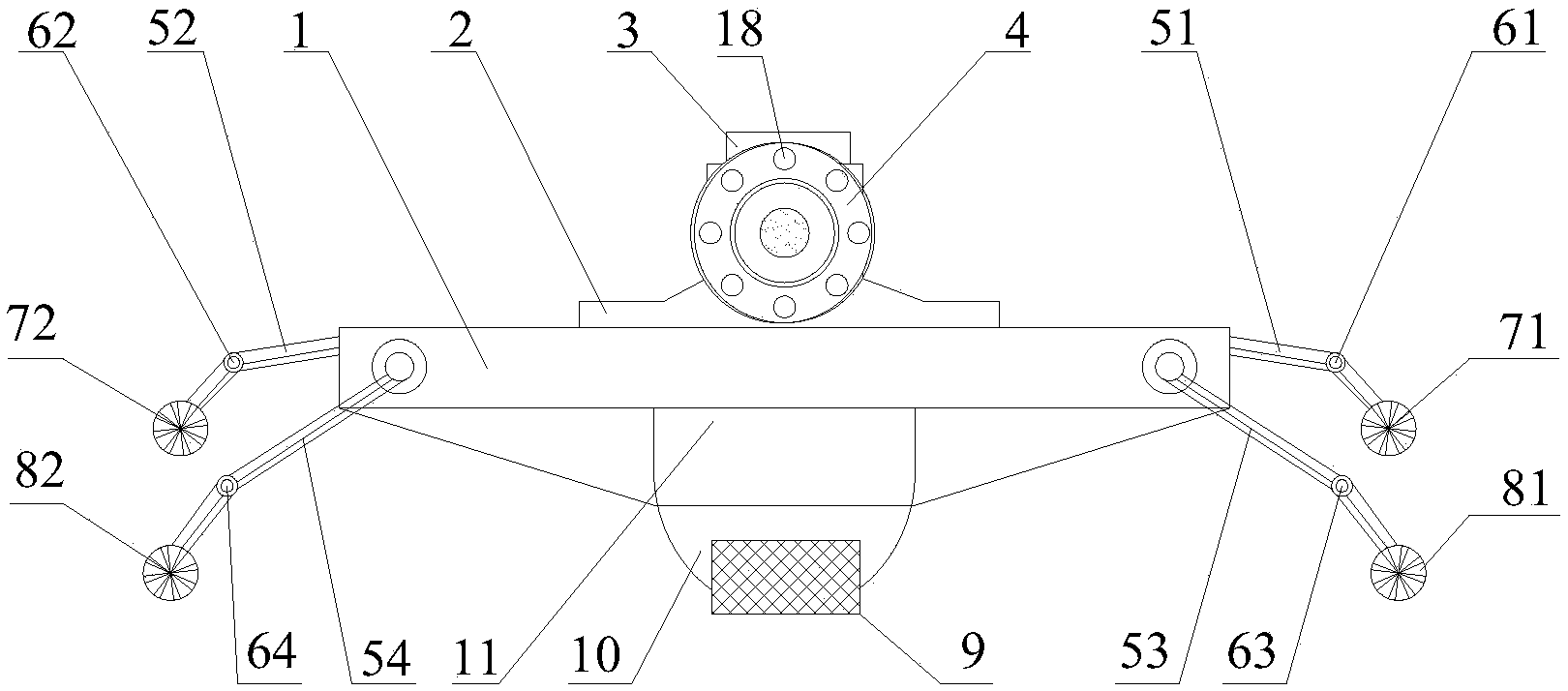

摘要附圖
權利要求書
1.一種污水檢測機器人，其特征在于：包括主控制器(1)、旋轉控制電機(2)、數據處理中心(11)、收集器(10)、供電裝置(15)、電機(16)、第一驅動后腿(51)、第二驅動后腿(52)、第一驅動前腿(53)、第二驅動前腿(54)和攝像裝置(4)，其中，所述旋轉控制電機(2)設置于所述主控制器(1)上端，所述數據處理中心(11)設置于所述主控制器(1)下端;
所述主控制器(1)設置有四個結構大小相同的扭轉關節(17)，所述第一驅動后腿(51)、所述第二驅動后腿(52)、所述第一驅動前腿(53)以及所述第二驅動前腿(54)分別連接一個所述扭轉關節(17);
所述收集器(10)為半球形結構，且所述收集器(10)設置于所述數據處理中心(11)下端，在所述收集器(10)前端設有過濾裝置(9);
所述第一驅動后腿(51)設有第一方向關節(61)和第一后腿驅動輪(71)，所述第二驅動后腿(52)設有第二方向關節(62)和第二后腿驅動輪(72)，所述第一驅動前腿(53)設有第三方向關節(63)和第一前腿驅動輪(81)，所述第二驅動前腿(54)設有第四方向關節(64)和第二前腿驅動輪(82);所述第一方向關節(61)與所述第一后腿驅動輪(71)連接，所述第二方向關節(62)與所述第二后腿驅動輪(72)連接，所述第三方向關節(63)與所述第一前腿驅動輪(81)連接，所述第四方向關節(64)與所述第二前腿驅動輪(82)連接;
所述攝像裝置(4)設置于所述旋轉控制電機(2)上端，所述攝像裝置(4)上端設置有無線收發器(3);
所述供電裝置(15)和所述電機(16)均設置于所述主控制器(1)下端，且所述供電裝置(15)設置于所述數據處理中心(11)前端，所述電機(16)設置于所述數據處理中心(11)后端。
2.如權利要求1所述的一種污水檢測機器人，其特征在于：所述過濾裝置(9)為全玻璃微孔濾膜過濾器。
3.如權利要求1所述的一種污水檢測機器人，其特征在于：所述第一方向關節(61)、所述第二方向關節(62)、所述第三方向關節(63)及所述第四方向關節(64)的大小結構完全相同。
4.如權利要求1所述的一種污水檢測機器人，其特征在于：所述第一后腿驅動輪(71)、所述第二后腿驅動輪(72)、所述第一前腿驅動輪(81)以及所述第二前腿驅動輪(82)的大小結構完全相同并且均為橡膠材質。
5.如權利要求1所述的一種污水檢測機器人，其特征在于：所述攝像裝置(4)包括攝像頭(11)、擺動桿(13)和轉動軸(14)，所述轉動軸(14)與所述旋轉控制電機(2)連接，所述擺動桿(13)分別與所述攝像頭(11)和所述轉動軸(14)連接，所述轉動軸(14)上端與所述無線收發器(3)連接。
6.如權利要求5所述的一種污水檢測機器人，其特征在于：所述攝像裝置(4)設有至少一個探照燈(18)，所述探照燈(18)設于所述擺動桿(13)一端且沿所述攝像頭(11)圓周均勻布置。
7.如權利要求1所述的一種污水檢測機器人，其特征在于：所述第一驅動后腿(51)、所述第二驅動后腿(52)、所述第一驅動前腿(53)以及所述第二驅動前腿(54)的大小結構完全相同。
8.如權利要求1所述的一種污水檢測機器人，其特征在于：所述主控制器(1)為圓柱體結構。
9.如權利要求1所述的一種污水檢測機器人，其特征在于：所述旋轉控制電機(2)設置于所述主控制器(1)的上表面中心位置。
10.如權利要求1-9任意一項權利要求所述的一種污水檢測機器人的使用方法，其特征在于包括以下步驟：
步驟一、接通電源，使用遠程終端控制所述的一種污水檢測機器人進行原地測試，確保各部件功能正常;
步驟二、將所述的一種污水檢測機器人放入污水管道，啟動所述一種污水檢測機器人各部件，驅動所述的一種污水檢測機器人進入污水管道深處;
步驟三、根據工作環境狀況調整所述的一種污水檢測機器人的姿態，尋找污水樣本采集點;
步驟四、采集污水樣品，進行污水檢測，并記錄反饋的采集數據;
步驟五、出現檢測數據異常時，停止采集工作，回收所述的一種污水檢測機器人及污水樣品，對所述的一種污水檢測機器人進行檢查及對污水樣品進行人工處理;
步驟六、若無異常，重復步驟四，進行多次采集，直至完成全部預定的采集工作。
說明書
一種污水檢測機器人及其使用方法
技術領域
本發明涉及機器人領域，具體涉及一種污水檢測機器人及其使用方法。
背景技術
現代城市居民的污水有著人類健康和行為的信息，但這些信息之前沒有得到開發和利用。通過分析這些數據，研究者不僅可以改變流行病學的將來，還可以幫助科學家預測疾病爆發、理解慢性病成因、繪制城市里不同階層的健康圖譜，從而影響問題解決方案和政策制定。如果能在醫院和診所意識到它爆發之前就從污水中驗證這些數據，那么我們就可以更充分地準備和更有效地利用資源，甚至能減輕大城市里相關流行病的爆發。然而下水道工人是個異常艱苦又吃力不討好的工作，現在急需一種機器，能夠替代人類進入那些陰暗臟亂不堪的地方進行采集勞作。
發明內容
針對現有技術中存在的缺陷，本發明的目的在于提供一種污水檢測機器人及其使用方法。
為達到以上目的，本發明采取的技術方案是：
一種污水檢測機器人，包括主控制器、旋轉控制電機、數據處理中心、收集器、供電裝置、電機、第一驅動后腿、第二驅動后腿、第一驅動前腿、第二驅動前腿和攝像裝置，其中，旋轉控制電機設置于主控制器上端，數據處理中心設置于主控制器下端。
主控制器設置有四個結構大小相同的扭轉關節，第一驅動后腿、第二驅動后腿、第一驅動前腿以及第二驅動前腿分別連接一個扭轉關節;收集器為半球形結構，且收集器設置于數據處理中心下端，在收集器前端設有過濾裝置。
第一驅動后腿設有第一方向關節和第一后腿驅動輪，第二驅動后腿設有第二方向關節和第二后腿驅動輪，第一驅動前腿設有第三方向關節和第一前腿驅動輪，第二驅動前腿設有第四方向關節和第二前腿驅動輪;第一方向關節與第一后腿驅動輪連接，第二方向關節與第二后腿驅動輪連接，第三方向關節與第一前腿驅動輪連接，第四方向關節與第二前腿驅動輪連接。
攝像裝置設置于旋轉控制電機上端，攝像裝置上端設置有無線收發器;供電裝置和電機均設置于主控制器下端，且供電裝置設置于數據處理中心前端，電機設置于數據處理中心后端。
在上述技術方案的基礎上，過濾裝置為全玻璃微孔濾膜過濾器。
在上述技術方案的基礎上，第一方向關節、第二方向關節、第三方向關節及第四方向關節的大小結構完全相同。
在上述技術方案的基礎上，第一后腿驅動輪、第二后腿驅動輪、第一前腿驅動輪以及第二前腿驅動輪的大小結構完全相同并且均為橡膠材質。
在上述技術方案的基礎上，攝像裝置包括攝像頭、擺動桿和轉動軸，轉動軸與旋轉控制電機連接，擺動桿分別與攝像頭和轉動軸連接，轉動軸上端與無線收發器連接。
在上述技術方案的基礎上，攝像裝置設有至少一個探照燈，探照燈設于擺動桿一端且沿攝像頭圓周均勻布置。
在上述技術方案的基礎上，第一驅動后腿、第二驅動后腿、第一驅動前腿以及第二驅動前腿的大小結構完全相同。
在上述技術方案的基礎上，主控制器為圓柱體結構。
在上述技術方案的基礎上，旋轉控制電機設置于主控制器的上表面中心位置。
在上述技術方案的基礎上，一種污水檢測機器人的使用方法，包括以下步驟：
步驟一、接通電源，使用遠程終端控制一種污水檢測機器人進行原地測試，確保各部件功能正常;
步驟二、將一種污水檢測機器人放入污水管道，啟動一種污水檢測機器人各部件，驅動一種污水檢測機器人進入污水管道深處;
步驟三、根據工作環境狀況調整所述一種污水檢測機器人的姿態，尋找污水樣本采集點;
步驟四、采集污水樣品，進行污水檢測，并記錄反饋的采集數據;
步驟五、出現檢測數據異常時，停止采集工作，回收一種污水檢測機器人及污水樣品，對一種污水檢測機器人進行檢查及對污水樣品進行人工處理;
步驟六、若無異常，重復步驟四，進行多次采集，直至完成全部預定的采集工作。
與現有技術相比，本發明的優點在于：
(1)本發明的一種污水檢測機器人設有可調節驅動腿，在復雜條件下具有很好的自適應能力，既可貼地行走，又可以在較小管道內支撐管壁行走，適用于下水道、污水池等臟亂環境。
(2)本發明的一種污水檢測機器人具備旋轉調節攝像裝置，在陰暗的環境條件下，可以很好的幫助使用者操作和使用。
