申請日2017.11.09

　　公開(公告)日2018.02.02

　　IPC分類號B01D29/52; B01D29/01; B01D29/90; B01D29/96; B01D35/18; C02F1/00; B08B9/08

　　摘要

　　本發明涉及一種分離式污水過濾裝置，包括過濾裝置主體、第二管道、第一接水口、第二接水口、加熱管、接水槽和支桿，所述過濾裝置主體上方的正中位置設置有轉動軸承，且第一管道貫穿于轉動軸承的內部，所述第二管道安置于第一管道的上方，且第二管道的上端連接有水管接口，所述第一接水口設置于第一管道的下方，且第一接水口的下方安置有分水管，所述分水管的底端安裝有第一出水口，且分水管的內側安置有連接桿，所述第二接水口設置于第一出水口的下方，且第二接水口的下方安置有過濾桶。本發明的有益效果是：該分離式污水過濾裝置，設置有分水管，通過分水管可以將污水進行分離，從而使得污水可以進入到不同的過濾桶中進行過濾。

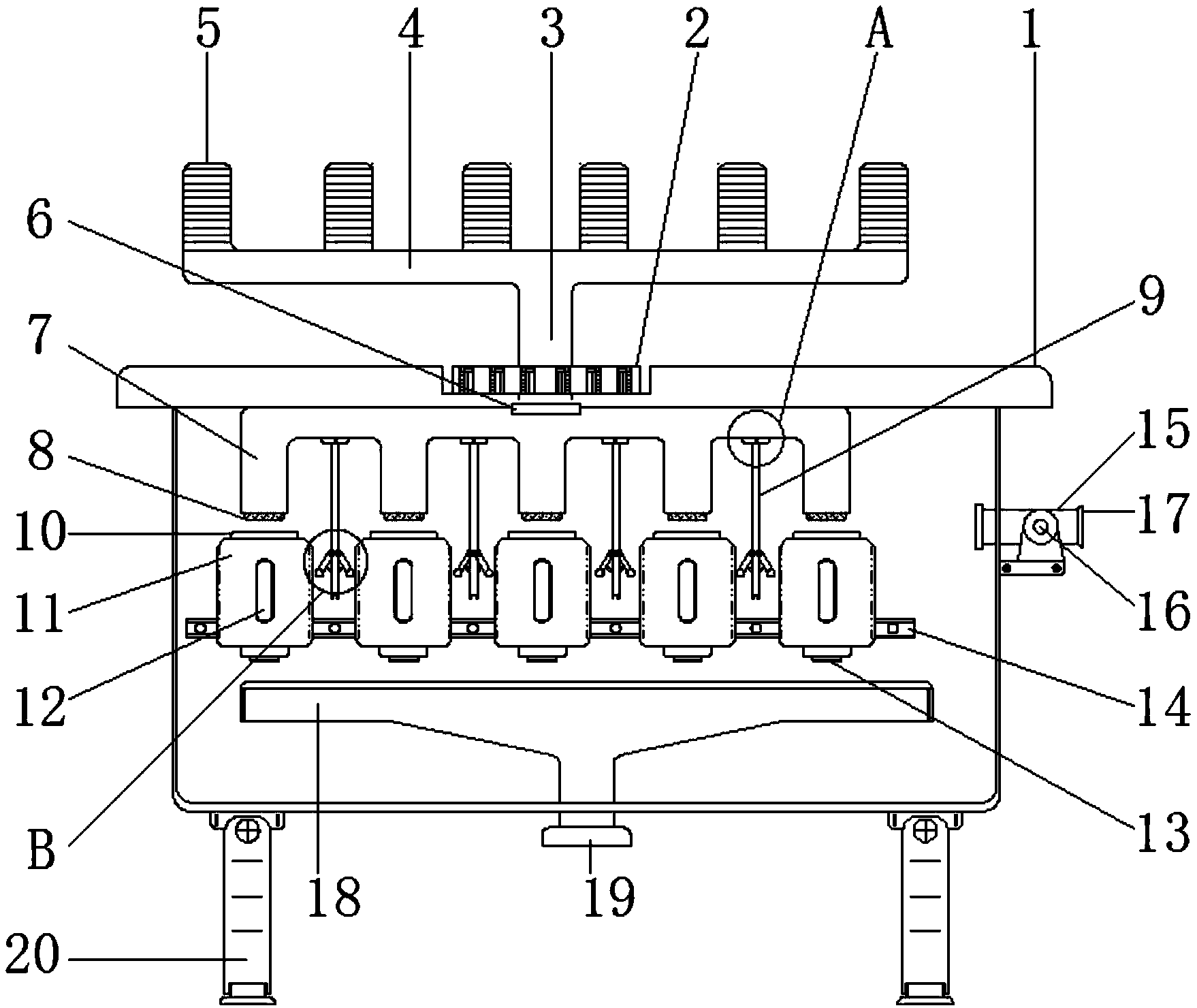

　　摘要附圖



　　權利要求書

　　1.一種分離式污水過濾裝置，包括過濾裝置主體(1)、第二管道(4)、第一接水口(6)、第二接水口(10)、加熱管(15)、接水槽(18)和支桿(22)，其特征在于，所述過濾裝置主體(1)上方的正中位置設置有轉動軸承(2)，且第一管道(3)貫穿于轉動軸承(2)的內部，所述第二管道(4)安置于第一管道(3)的上方，且第二管道(4)的上端連接有水管接口(5)，所述第一接水口(6)設置于第一管道(3)的下方，且第一接水口(6)的下方安置有分水管(7)，所述分水管(7)的底端安裝有第一出水口(8)，且分水管(7)的內側安置有連接桿(9)，所述第二接水口(10)設置于第一出水口(8)的下方，且第二接水口(10)的下方安置有過濾桶(11)，所述過濾桶(11)的外表面鑲嵌有觀察口(12)，且過濾桶(11)的底端連接有第二出水口(13)，所述過濾桶(11)的內部安裝有過濾網(27)，所述加熱管(15)貫穿于過濾裝置主體(1)的右側，且加熱管(15)上安裝有氣泵(16)，所述加熱管(15)的右端連接有吸氣口(17)，且加熱管(15)的內部安裝有加熱絲(26)，所述接水槽(18)安置于第二出水口(13)的下方，且接水槽(18)的底端設置有第三出水口(19)，所述第三出水口(19)下方的外側固定有支架(20)，所述支桿(22)的上端通過第一轉動軸(21)與連接桿(9)相連接，且支桿(22)的底端固定有敲擊球(23)，所述支桿(22)的內壁連接有液壓伸縮桿(24)。

　　2.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述第一管道(3)與轉動軸承(2)之間為轉動結構，且第一管道(3)的轉動范圍為0-360°。

　　3.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述水管接口(5)設置有六個，水管接口(5)之間等間距分布，水管接口(5)與第一管道(3)之間為連通結構，水管接口(5)的外表面為螺紋狀結構。

　　4.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述分水管(7)設置有五個，且分水管(7)之間等間距分布，分水管(7)與第一接水口(6)為一體化構造。

　　5.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述第一出水口(8)的豎直中軸線與第二接水口(10)的豎直中軸線重合，且第一出水口(8)與第二接水口(10)之間的距離為2cm。

　　6.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述連接桿(9)的上端連接有第二轉動軸(25)，連接桿(9)通過第二轉動軸(25)與分水管(7)構成轉動結構，且連接桿(9)的轉動范圍為0-45°。

　　7.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述滑動軌道(14)與過濾裝置主體(1)背面的內壁之間相固定，且過濾桶(11)與滑動軌道(14)之間為滑動連接。

　　8.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述接水槽(18)為漏斗狀結構，且接水槽(18)位于第二出水口(13)的正下方。

　　9.根據權利要求1所述的一種分離式污水過濾裝置，其特征在于：所述支桿(22)和敲擊球(23)之間的連接方式為焊接，支桿(22)通過液壓伸縮桿(24)與第一轉動軸(21)構成轉動結構，且支桿(22)的轉動范圍為0-30°。

　　說明書

　　一種分離式污水過濾裝置

　　技術領域

　　本發明涉及污水過濾裝置技術領域，具體為一種分離式污水過濾裝置。

　　背景技術

　　污水過濾裝置是去除廢水中懸浮物的一種設施，可用于廢水的預處理或最終處理廢水通過帶孔隙的過濾介質或設施，大于孔隙尺寸的懸浮物被截留，使廢水得到一定程度的凈化。過濾介質或設施有格柵、篩網、砂、濾布、微孔管等多種，格柵主要是截留污水中較大的漂浮物和固體雜質，一般設在處理系統或泵站進水口之前，斜放在污水渠道內，以便隨時清除格柵截留物，篩網多由帶孔眼的金屬板或金屬絲網制成，主要用以截留廢水中的纖維等較細小懸浮物，截留物可用水清洗回收。

　　現有的污水過濾裝置不能夠很好對污水進行分離，不能將污水分離到若干個過濾桶中進行過濾，這樣在管道堵塞時會導致過濾裝置無法使用，而且過濾桶內壁沾附的雜質難以掉落到過濾桶的底部，這樣對過濾桶內部的清理過程就比較麻煩，加大了使用者的負擔。

　　發明內容

　　本發明的目的在于提供一種分離式污水過濾裝置，以解決上述背景技術中提出的現有的污水過濾裝置不能夠很好對污水進行分離，不能將污水分離到若干個過濾桶中進行過濾，這樣在管道堵塞時會導致過濾裝置無法使用，而且過濾桶內壁沾附的雜質難以掉落到過濾桶的底部，這樣對過濾桶內部的清理過程就比較麻煩，加大了使用者的負擔的問題。

　　為實現上述目的，本發明提供如下技術方案：一種分離式污水過濾裝置，包括過濾裝置主體、第二管道、第一接水口、第二接水口、加熱管、接水槽和支桿，所述過濾裝置主體上方的正中位置設置有轉動軸承，且第一管道貫穿于轉動軸承的內部，所述第二管道安置于第一管道的上方，且第二管道的上端連接有水管接口，所述第一接水口設置于第一管道的下方，且第一接水口的下方安置有分水管，所述分水管的底端安裝有第一出水口，且分水管的內側安置有連接桿，所述第二接水口設置于第一出水口的下方，且第二接水口的下方安置有過濾桶，所述過濾桶的外表面鑲嵌有觀察口，且過濾桶的底端連接有第二出水口，所述過濾桶的內部安裝有過濾網，所述加熱管貫穿于過濾裝置主體的右側，且加熱管上安裝有氣泵，所述加熱管的右端連接有吸氣口，且加熱管的內部安裝有加熱絲，所述接水槽安置于第二出水口的下方，且接水槽的底端設置有第三出水口，所述第三出水口下方的外側固定有支架，所述支桿的上端通過第一轉動軸與連接桿相連接，且支桿的底端固定有敲擊球，所述支桿的內壁連接有液壓伸縮桿。

　　優選的，所述第一管道與轉動軸承之間為轉動結構，且第一管道的轉動范圍為0-360°。

　　優選的，所述水管接口設置有六個，水管接口之間等間距分布，水管接口與第一管道之間為連通結構，水管接口的外表面為螺紋狀結構。

　　優選的，所述分水管設置有五個，且分水管之間等間距分布，分水管與第一接水口為一體化構造。

　　優選的，所述第一出水口的豎直中軸線與第二接水口的豎直中軸線重合，且第一出水口與第二接水口之間的距離為2cm。

　　優選的，所述連接桿的上端連接有第二轉動軸，連接桿通過第二轉動軸與分水管構成轉動結構，且連接桿的轉動范圍為0-45°。

　　優選的，所述滑動軌道與過濾裝置主體背面的內壁之間相固定，且過濾桶與滑動軌道之間為滑動連接。

　　優選的，所述接水槽為漏斗狀結構，且接水槽位于第二出水口的正下方。

　　優選的，所述支桿和敲擊球之間的連接方式為焊接，支桿通過液壓伸縮桿與第一轉動軸構成轉動結構，且支桿的轉動范圍為0-30°。

　　與現有技術相比，本發明的有益效果是：該分離式污水過濾裝置，設置有分水管，通過分水管可以將污水進行分離，從而使得污水可以進入到不同的過濾桶中進行過濾，這樣在其中一個管道發生堵塞的時候其他管道也可以順利的進行流通過濾，保證了污水過濾裝置使用的穩定性，設置的敲擊球通過液壓伸縮桿的帶動可以自動對過濾桶的內壁進行敲打，從而使得過濾桶內壁沾附的雜質可以更好的落入到過濾桶的底部，這樣對過濾桶內壁的清理就更加的方便快捷，降低了操作人員的負擔，過濾桶與滑動軌道之間為滑動連接，通過過濾桶背面的滑塊在滑動軌道中的滑動可以方便的對其進行拆卸，從而便于后續的清理，設置的連接桿通過第一轉動軸與分水管構成轉動結構，這樣在需要對過濾桶進行拆卸的時候可以通過第一轉動軸的轉動將連接桿旋轉至上方，避免了出現連接桿影響過濾桶拆卸的情況發生，第一管道與轉動軸承之間為轉動結構，第一管道可以通過轉動進行位置的調節，更加的方便，而且可以滿足不同情況下的使用需求，水管接口設置有六個，從而可以與多個排水管道進行連接，大大提高了該分離式污水過濾裝置的實用性與功能性。
