申請日2015.11.13

　　公開(公告)日2016.04.20

　　IPC分類號C02F9/08

　　摘要

　　本實用新型涉及一種含氟飲用水處理的撬裝裝置，原水罐連接原水泵，原水泵出口與除氟罐進水口并聯連接;除氟罐出水口與超濾水箱進水口并聯連接，超濾水箱連接超濾產水泵之后依次連接紫外線消毒器、儲水罐和加壓泵;除氟罐上設置有加藥口，加藥口與加藥泵出口連接，加藥泵連接再生劑加藥桶。除氟罐設置為兩個并聯。除氟罐與超濾水箱之間的管道上設置有取樣口。除氟罐內設置吸附濾層。當一個除氟罐工作時，另一個除氟罐處于備用狀態;當一個除氟罐再生時，另一個除氟罐轉換為工作運行。本裝置采用撬裝化設計理念，裝置集成度高、結構緊湊、占地面積小、施工便捷、周期短、自動化程度高、操作簡單。

　　權利要求書

　　1.一種含氟飲用水處理的撬裝裝置，包括原水罐、原水泵、除氟罐、超濾水箱、超濾產水泵、紫外線消毒器、儲水罐、加壓泵、再生劑加藥桶和加藥泵;其特征是原水罐連接原水泵，原水泵出口與除氟罐進水口并聯連接;除氟罐出水口與超濾水箱進水口并聯連接，超濾水箱連接超濾產水泵之后依次連接紫外線消毒器、儲水罐和加壓泵;除氟罐上設置有加藥口，加藥口與加藥泵出口連接，加藥泵連接再生劑加藥桶。

　　2.如權利要求1所述的裝置，其特征是除氟罐設置為兩個并聯。

　　3.如權利要求1所述的裝置，其特征是除氟罐與超濾水箱之間的管道上設置有取樣口。

　　4.如權利要求1所述的裝置，其特征是除氟罐內設置吸附濾層。

　　說明書

　　一種含氟飲用水處理的撬裝裝置

　　技術領域

　　本實用新型屬于飲用水處理技術領域，具體涉及一種用于含氟飲用水處理的撬裝裝置。

　　背景技術

　　氟是自然界廣泛存在的的元素，也是人體必需的微量元素，但長期攝入含氟量過高的飲用水，將引起以牙齒和骨骼為主的慢性疾病，臨床表現為氟斑牙和氟骨病。我國《生活飲用水衛生標準》(GB5749-2006)規定，飲用水中氟化物的含量不得超過1.0mg/mL，當原水氟化物含量超過標準時，應進行處理。我國地下水含氟地區的分布范圍廣泛，目前約有幾千萬人飲用水面臨氟超標的威脅。因此，研發一種處理高效、效果穩定、運行費用低、占地面積小的、操作簡單的飲用水除氟裝置具有重要意義。

　　目前，飲水除氟裝置采用的除氟的方法大致可分為吸附過濾法、膜法、絮凝沉淀法、離子交換法等，但普遍存在除氟效果差、操作復雜、適用性差、設備占地大、容易造成二次污染等問題。

　　發明內容

　　本實用新型的目的是提供一種撬裝式含氟飲用水處理裝置，結合吸附、超濾等工藝對含氟飲用水進行處理，具有穩定高效，適用性強、操作簡單、集成度高、結構緊湊等特點，以克服現有技術的不足。

　　本實用新型的技術方案如下：

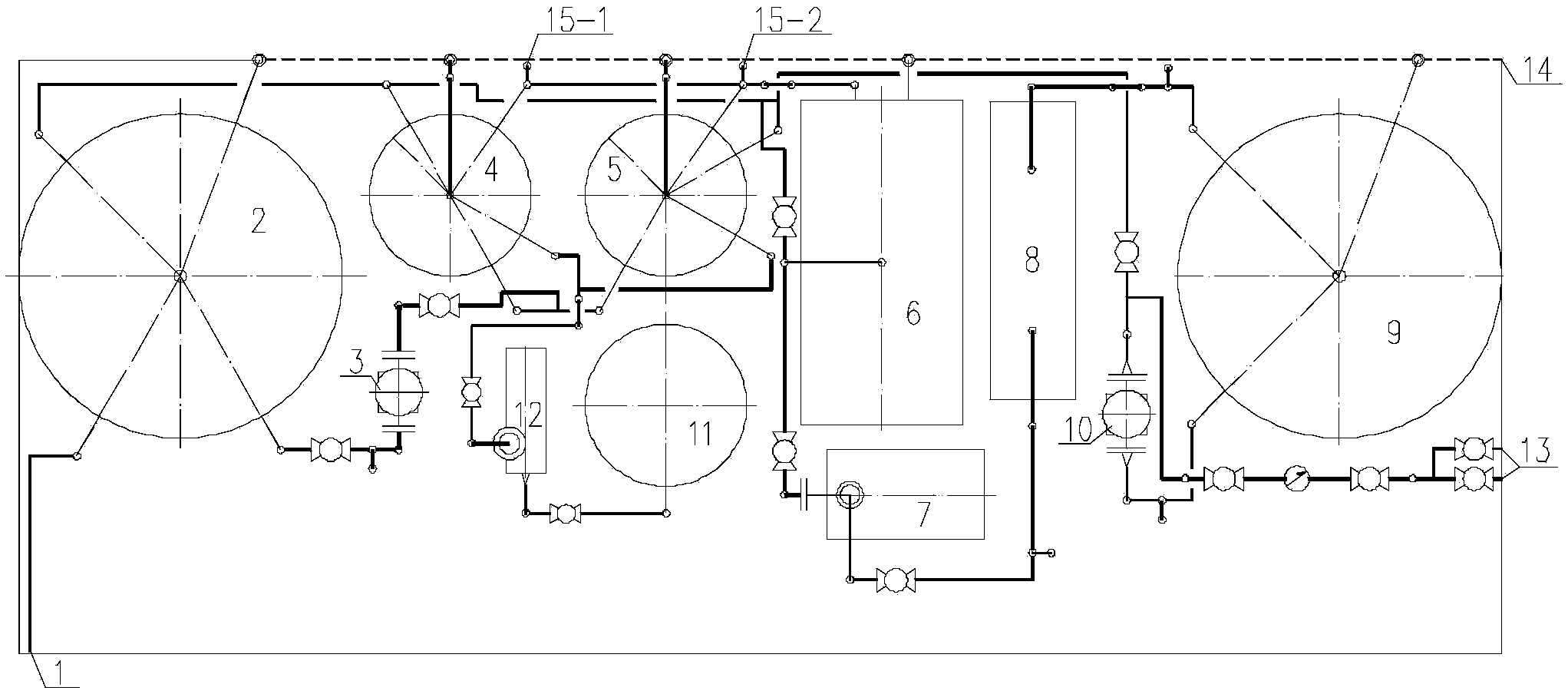

　　一種含氟飲用水處理的撬裝裝置，包括原水罐、原水泵、除氟罐、超濾水箱、超濾產水泵、紫外線消毒器、儲水罐、加壓泵、再生劑加藥桶和加藥泵;原水罐連接原水泵，原水泵出口與除氟罐進水口并聯連接;除氟罐出水口與超濾水箱進水口并聯連接，超濾水箱連接超濾產水泵之后依次連接紫外線消毒器、儲水罐和加壓泵;除氟罐上設置有加藥口，加藥口與加藥泵出口連接，加藥泵連接再生劑加藥桶。

　　所述除氟罐設置為兩個并聯。除氟罐與超濾水箱之間的管道上設置有取樣口。除氟罐內設置吸附濾層。

　　原水首先通過進水口進入原水罐，原水罐出水通過原水泵提升至除氟罐，在除氟罐內，設置有吸附濾層，水中氟離子被吸附劑吸附去除，完成除氟反應后進入超濾水箱，經過超濾處理后再由超濾產水泵提升至儲水罐，在超濾產水泵和儲水罐之間設有紫外線消毒器，對超濾出水進行消毒處理;消毒后的超濾產水進入儲水罐儲存，最后經加壓泵加壓由出水口供至用戶。

　　吸附濾層的吸附劑優選為活性氧化鋁。

　　采用兩個除氟罐交替運行;當一個除氟罐工作時，另一個除氟罐處于備用狀態;當一個除氟罐再生時，另一個除氟罐轉換為工作運行。根據除氟罐與超濾水箱間管道上取樣口取樣，當水中含氟量超過1.0mg/L時，對除氟罐內部的吸附劑進行再生處理;再生劑由再生劑加藥桶儲存，由加藥泵提升進入除氟罐的加藥口;再生過程中產生的廢水由除氟罐排污口通過管道排至裝置整體排污口。

　　所述再生劑為優選為硫酸鋁溶液。

　　本裝置在處理工藝方面，結合吸附、超濾、消毒等工藝對含氟飲用水進行處理，工藝流程簡單、處理穩定高效、運行成本低、適用性強。吸附采用活性氧化鋁為吸附劑，吸附容量大、吸附速率快;超濾采用中空纖維膜，過濾效果好，產水率高;消毒采用紫外線消毒，不產生消毒副產物，處理時間短、殺菌范圍廣。

　　本裝置在設計方面，采用撬裝化設計理念，裝置集成度高、結構緊湊、占地面積小、施工便捷、周期短、自動化程度高、操作簡單。
