申請日2015.11.24

　　公開(公告)日2016.02.17

　　IPC分類號C02F3/30

　　摘要

　　一種可漂浮的污水凈化裝置，包括集水箱、污水處理的水箱;水箱外周設密封室，水箱內部設進水區、第一去污區、第二去污區、出水區和沉淀區;進水區位于第一去污區的上方，出水區位于第二去污區的上方，進水區和第一去污區與第二去污區之間設置有第一折流板;沉淀區位于第一去污區和第二去污區的下方，且第一去污區與第二去污區的底部與沉淀區之間設置有透水支撐板;第一去污區設置有若干一端固定于橫梁上且沿水箱深度方向延伸的吸油氈和彈性材料;沉淀區設置有曝氣裝置;第二去污區內從上至下設置有生物陶粒層和火山石填料層，第二去污區內從左至右設置有多片平行排列的第二折流板;所述的出水區的上部設置有若干沿水箱周向布置的溢流孔。

　　權利要求書

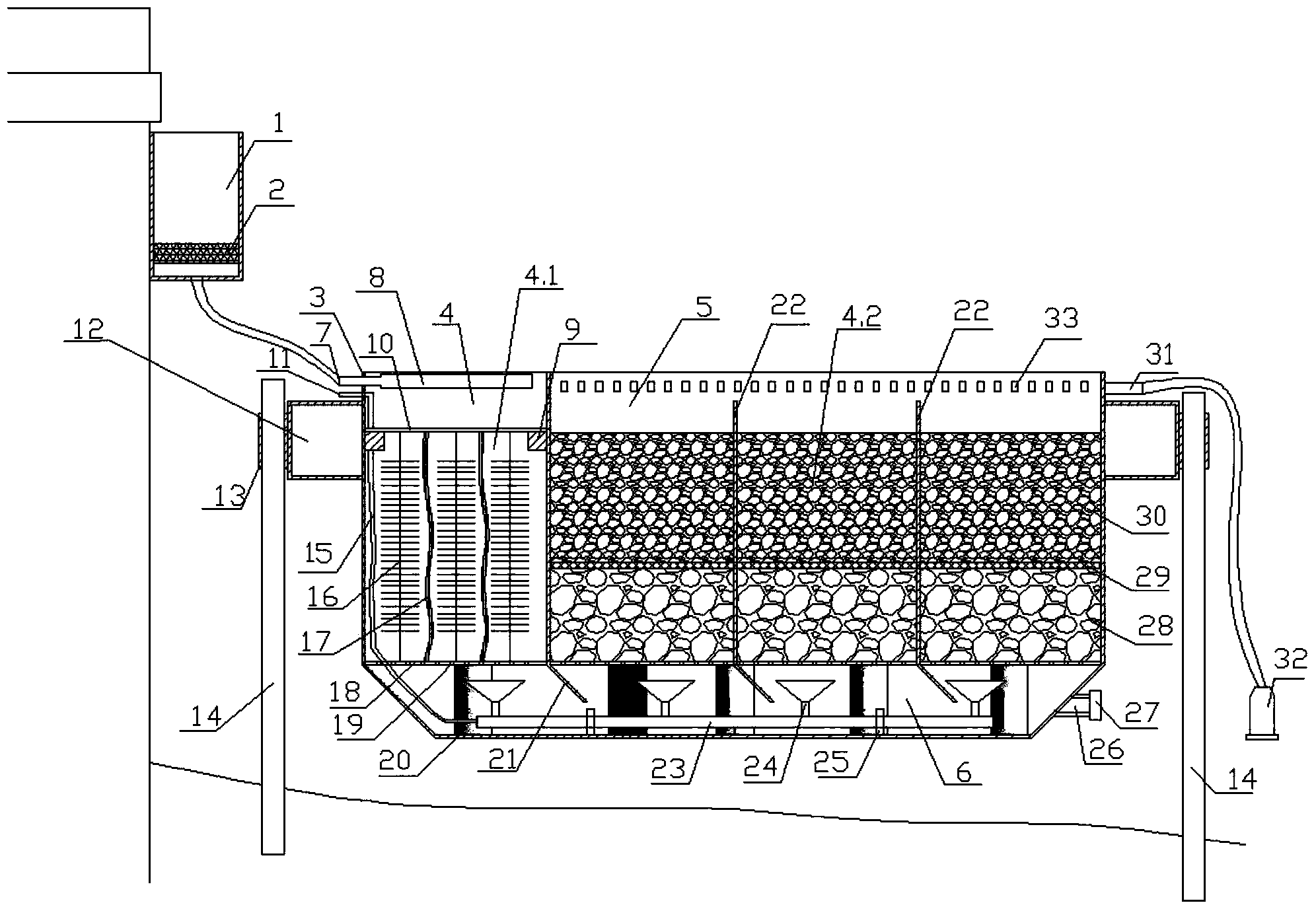

　　1.一種可漂浮的污水凈化裝置，其特征在于：包括承接污水管排放的污水的集水箱，進行污水處理的水箱;所述的集水箱與水箱之間通過進水管連接;所述的水箱上部外周壁設置使水箱漂浮的密封室，水箱內部設置有進水區、第一去污區、第二去污區、出水區和沉淀區;所述的進水區位于第一去污區的上方，出水區位于第二去污區的上方，進水區和第一去污區與第二去污區之間設置有第一折流板;沉淀區位于第一去污區和第二去污區的下方，第一去污區與第二去污區通過沉淀區過渡連接，且第一去污區與第二去污區的底部與沉淀區之間設置有透水支撐板;

　　所述的進水區與第一去污區之間設置有多根水平平行排列的橫梁和支撐橫梁的支撐塊，進水區內設置有與集水箱進水管連接的布水管;所述的第一去污區設置有若干一端固定于橫梁上且沿水箱深度方向延伸的吸油氈和彈性材料;所述的沉淀區設置有曝氣裝置，且曝氣裝置與途經進水區和第一去污區延伸出的設有進氣口的進氣管連接;所述的第二去污區內從上至下設置有生物陶粒層和火山石填料層，生物陶粒層與火山石填料層之間設置有透水隔板，第二去污區內從左至右設置有多片平行排列的第二折流板;所述的出水區的上部設置有若干沿水箱周向布置的溢流孔。

　　2.根據權利要求1所述的可漂浮的污水凈化裝置，其特征在于：所述的曝氣裝置包括與進氣管連通的曝氣管，曝氣管上連接有多個曝氣盤，所述的曝氣管通過支撐架固定連接于水箱內底面;所述的水箱下側部設置有與沉淀區連通的放空管，放空管末端設置控制閥。

　　3.根據權利要求1所述的可漂浮的污水凈化裝置，其特征在于：所述的密封室左右兩側各設置一個套環，所述的套環中滑動套合有固定桿。

　　4.根據權利要求1所述的可漂浮的污水凈化裝置，其特征在于：所述的出水區連接有反沖洗進水管，反沖洗進水管的另一端連接有水泵;所述的集水箱里安放有過濾網，所述過濾網網孔大小為4目。

　　5.根據權利要求1所述的可漂浮的污水凈化裝置，其特征在于：所述的第一和第二折流板均由豎直板和與之相連的傾斜板構成，傾斜板自與透水支撐板連接處沿水流方向傾斜45度，且折流板底部與水箱內底面之間設有間距。

　　6.根據權利要求5所述的可漂浮的污水凈化裝置，其特征在于：所述的第一折流板的上端與水箱頂端持平，第二折流板的上端高于生物陶粒層填料層的上平面且低于溢流孔的高度。

　　7.根據權利要求1所述的可漂浮的污水凈化裝置，其特征在于：所述水箱的下部側壁為傾斜面;所述沉淀區的底部靠近水箱側壁設有多個支撐桿。

　　8.根據權利要求1所述的可漂浮的污水凈化裝置，其特征在于：所述的曝氣盤底部高于放空管最上方的高度。

　　9.根據權利要求1所述的可漂浮的污水凈化裝置，其特征在于：所述的透水支撐板上設置有若干透水孔，且透水孔的直徑小于火山石填料的直徑;所述火山石填料層和生物陶粒層裝填高度比例選擇1:2。

　　說明書

　　一種可漂浮的污水凈化裝置

　　技術領域

　　本發明涉及污水凈化技術領域，具體涉及一種可漂浮的污水凈化裝置。

　　背景技術

　　城市水環境及水生態是關系民生的重要問題。近年來，在全國各地也掀起了城市河道治理的熱潮。由于一些地區市政基礎設施薄弱，污水管網沒有全面覆蓋，或者沒有做好雨污分流處理，導致生活污水大量排入城市河道。特別是一些老的臨河居民區，原來的下水道管網年久失修，但由于城市道路空間狹小，新的截污納管工程無法開展，居民為了排水方便私自鋪設管道將生活污水排入河里，生活污水中含有豐富的有機物，氮磷和油類，造成周邊河水富營養化，藻類爆發，最后呈黑臭狀態，嚴重影響到居民的生活和城市的景觀。

　　因此，針對有機物、氮磷及油類含量豐富的生活污水需要更有效的去除方法，并通過簡便實用的裝置去實現。

　　發明內容

　　本發明針對現有技術的上述不足，提供一種可持續使用、簡便、有效的可漂浮的污水凈化裝置。

　　為了解決上述技術問題，本發明采用了如下的技術方案，一種可漂浮的污水凈化裝置，包括承接污水管排放的污水的集水箱，進行污水處理的水箱;所述的集水箱與水箱之間通過進水管連接;所述的水箱上部外周壁設置使水箱漂浮的密封室，水箱內部設置有進水區、第一去污區、第二去污區、出水區和沉淀區;所述的進水區位于第一去污區的上方，出水區位于第二去污區的上方，進水區和第一去污區與第二去污區之間設置有第一折流板;沉淀區位于第一去污區和第二去污區的下方，第一去污區與第二去污區通過沉淀區過渡連接，且第一去污區與第二去污區的底部與沉淀區之間設置有透水支撐板;

　　所述的進水區與第一去污區之間設置有多根水平平行排列的橫梁和支撐橫梁的支撐塊，進水區內設置有與集水箱進水管連接的布水管;所述的第一去污區設置有若干一端固定于橫梁上且沿水箱深度方向延伸的吸油氈和彈性材料;所述的沉淀區設置有曝氣裝置，且曝氣裝置與途經進水區和第一去污區延伸出的設有進氣口的進氣管連接;所述的第二去污區內從上至下設置有生物陶粒層和火山石填料層，生物陶粒層與火山石填料層之間設置有透水隔板，第二去污區內從左至右設置有多片平行排列的第二折流板;所述的出水區的上部設置有若干沿水箱周向布置的溢流孔。

　　采用上述結構，污水從污水管道進入集水箱，然后通過管道進入進水區的布水管，布水管將水均勻分散下去隨著污水的逐漸增多透過橫梁之間的空隙進入第一去污區，第一去污區內的彈性材料和吸油氈將污水中的油污，去除水中的油污，污水透過透水支撐板進入緩流區，在折流板的作用下改變水流方向，向上進入第二去污區和出水區，水流充滿箱體后停止進水，開啟風機，空氣經進氣管、進入曝氣裝置污水進行曝氣處理;從而充分去除污水中的油污、有機物，氮磷等污染物，使得水體進行充分凈化，實現持續使用、簡便、有效的污染物的效果。

　　作為優選，所述的曝氣裝置包括與進氣管連通的曝氣管，曝氣管上連接有多個曝氣盤，所述的曝氣管通過支撐架固定連接于水箱內底面;所述的水箱下側部設置有與沉淀區連通的放空管，放空管末端設置控制閥。采用上述結構可以給予沉淀區充分曝氣，使得污染物充分分解。進一步的所述的曝氣裝置采用間歇曝氣模式，進行好氧處理和厭氧處理，進一步提高污染物降解效率。

　　作為優選，所述的密封室左右兩側各設置一個套環，所述的套環中滑動套合有固定桿;采用上述結構，可以隨著水位的變化，水箱也沿著固定桿上下滑動，從而時時調節位置高低，保證與污水充分接觸，始終漂浮于水面，提高凈化效果。

　　作為優選，所述的出水區連接有反沖洗進水管，反沖洗進水管的另一端連接有水泵;采用上述結構，當填料層和吸油氈，彈性材料等吸附的污染物飽和后，還可以進行反沖洗，從而使得填料層和吸油氈，彈性材料重新活化再利用。

　　作為優選，所述的集水箱里安放有過濾網，所述過濾網網孔大小為4目;用以去除污水中漂浮物及大顆粒固體顆粒;集水箱固定在污水管道旁的護岸上，收集污水管道排出的污水，然后通過與水箱連通的管道導入污水凈化裝置里。

　　作為優選，本發明所述水箱的下部側壁為傾斜面，該結構可以減小水箱內部死角空間，有利于污水和填料的充分接觸。

　　作為優選，本發明所述的第一和第二折流板均由豎直板和與之相連的傾斜板構成，傾斜板自與透水支撐板連接處沿水流方向傾斜45度，且折流板底部與水箱內底面之間設有間距;采用上述結構可以減小水流空間，增大水流速度，從而提高去除污染物的效果。

　　作為優選，本發明所述的第一折流板的上端與水箱頂端持平，第二折流板的上端高于生物陶粒層填料層的上平面且低于溢流孔的高度;第一折流板的該結構可以有效防止水流直接從上方進入出水區，造成流體短路;第二折流板的該結構使得出水效果平穩。

　　作為優選，本發明所述沉淀區的底部靠近水箱側壁設有多個支撐桿，用來支撐透水支撐板，支撐架高于所述曝氣裝置高度，留出曝氣空間。

　　作為優選，本發明曝氣盤底部高于放空管最上方的高度，該結構防止緩流區沉淀物堆積過多堵塞曝氣盤。

　　作為優選，本發明的透水支撐板上設置有若干透水孔，且透水孔的直徑小于火山石填料的直徑;所述火山石填料層和生物陶粒層裝填高度比例選擇1:2。所述生物填料有多種，第一去污區安置的是彈性填料和吸油氈，第二去污區安置的是火山石填料和生物陶粒層。所述火山石填料平整安置于所述進水區底層;所述生物陶粒層平整安置于所述進水區上層，兩種填料之間用所述的透水隔板分隔開。所述火山石為多孔結構，可以使水、氣流態更均勻;所述生物陶粒層密度小，孔隙率高，是活生物濾池中優選的生物膜載體;兩層濾料之間用透水隔板分隔開;所述透水隔板的材料是常用的透水土工布，主要是防止兩類填料混合，便于后期更換填料時分類處理。
