申請日2017.11.09
公開(公告)日2018.01.26
IPC分類號C02F9/12; C02F101/20
摘要
本發明涉及一種去除水中重金屬的飲用水處理設備及處理方法，所述飲用水處理設備包括原水監測模塊，化學處理模塊、物理處理模塊、控制系統，所述控制系統根據監測模塊對原水中重金屬含量的監測結果對管道上的電磁閥進行控制，使原水經過相應的處理模塊。

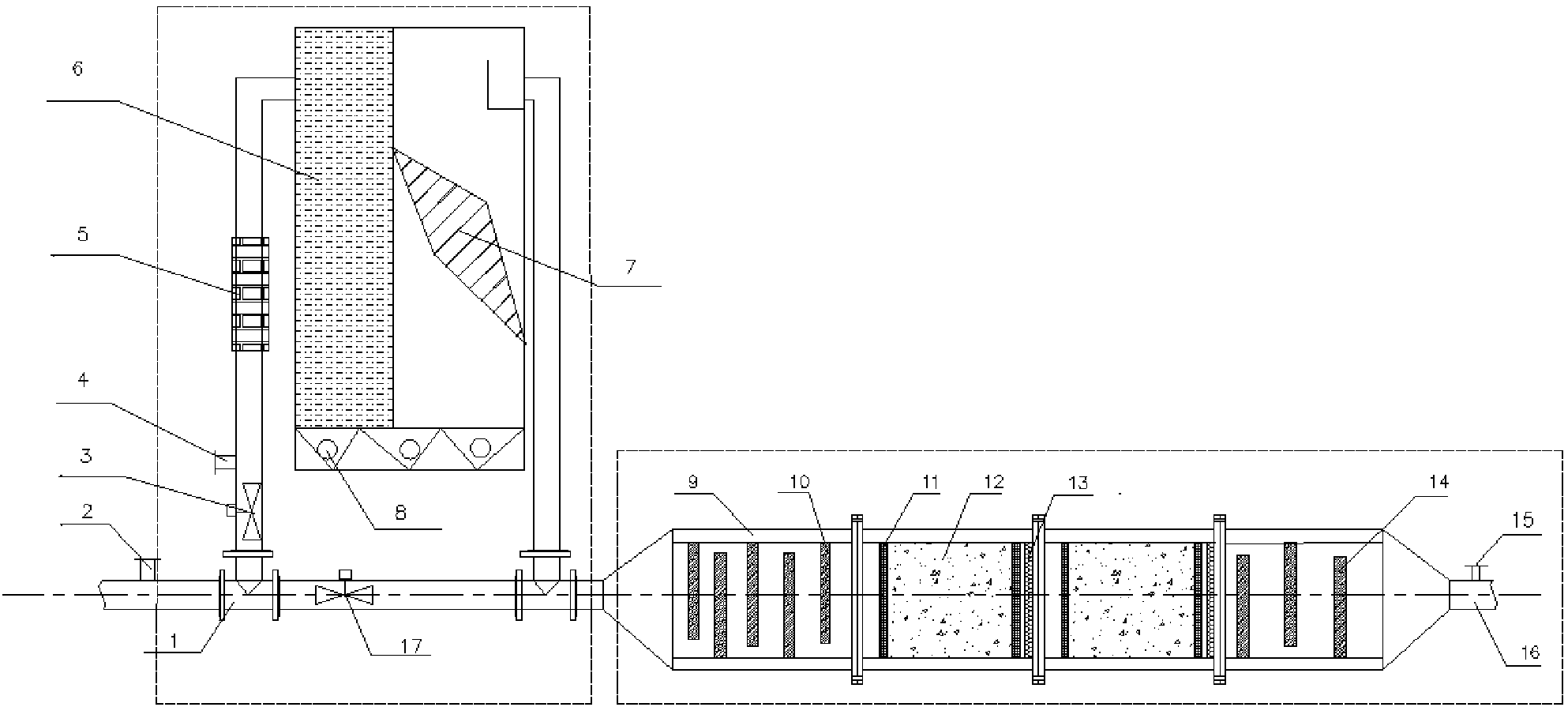

摘要附圖
權利要求書
1.一種去除水中重金屬的飲用水處理設備，包括原水監測模塊，化學處理模塊、物理處理模塊、控制系統;
其特征在于：控制系統根據監測模塊對原水中重金屬含量的監測結果對管道上的電磁閥進行控制，使原水經過相應的處理模塊。
2.如權利要求1所述去除水中重金屬的飲用水處理設備，其特征在于所述原水監測模塊包括重金屬在線監測裝置，能夠?qū)崟r監測進入水處理設備的原水中重金屬的種類和濃度。
3.如權利要求1所述去除水中重金屬的飲用水處理設備，其特征在于所述化學處理模塊包括：投料口、管道混合器、混凝反應器、斜板、排污管;所述投料口用于添加化學處理劑，管道混合器中使化學處理劑與水混勻，混凝反應器中化學處理劑與水中重金屬充分反應，斜板用于分離化學處理產生的不溶性雜質，排污管用于排出化學處理產生的不溶性雜質。
4.如權利要求1所述去除水中重金屬的飲用水處理設備，其特征在于物理處理模塊包括依次連接的梯度磁場活化裝置、一個或多個天然礦料吸附裝置、二次磁場活化裝置，其中每個天然礦料吸附裝置的出水端都設置有抑菌金屬網;物理處理模塊中的各裝置以模塊化設置、可拆卸連接。
5.如權利要求1-4任一所述去除水中重金屬的飲用水處理設備，其特征在于所述水處理設備的出水口還設置有出水水質檢測口，連接出水水質檢測裝置。
6.一種去除水中重金屬的飲用水處理方法，包括以下步驟：
(1)原水監測步驟，監測原水中重金屬的種類和濃度;
(2)化學處理步驟，所述化學處理包括氧化還原法、中和沉淀法、化學沉淀法;
(3)物理處理步驟;
其特征在于：根據原水監測結果，對水處理的方法進行選擇，當原水中重金屬嚴重超標時，對原水先進行化學處理除掉大量重金屬，再進入進行物理處理;如果原水中含有痕量重金屬，省略化學處理步驟直接對原水進行純物理處理。
7.如權利要求6所述去除水中重金屬的工藝，其特征在于，根據原水中重金屬的種類和濃度，選擇化學處理的具體方法，包括化學處理劑的種類和添加量。
8.如權利要求6所述去除水中重金屬的工藝，其特征在于，所述物理處理步驟包括使水依次經過梯度磁場活化裝置、一個或多個天然礦料吸附裝置、二次磁場活化裝置，其中每個天然礦料吸附裝置的出水端都設置有抑菌金屬網。
9.如權利要求6所述去除水中重金屬的工藝，其特征在于，在物理處理步驟之后還包括出水水質檢測步驟，對出水水質的安全指標進行檢測，如檢測合格則直接出水，如檢測不合格則進一步處理。
10.如權利要求6-9所述去除水中重金屬的工藝，其特征在于，使用權利要求1-5任一項所述去除水中重金屬的水處理設備實施所述工藝。
說明書
一種去除水中重金屬的飲用水處理設備及處理方法
技術領域
本發明屬于水處理領域，具體涉及一種飲用水凈化處理設備及凈化處理方法，尤其涉及一種通過物理和化學方法組合去除飲用水中重金屬的飲用水處理設備及處理方法。
背景技術
飲用水水源是保證城市和農村供水安全和社會正常運行的重要公共基礎設施，也是生態環境系統的重要組成部分，水源水質的好壞會直接影響到城市供水水質和人們的飲水安全。我國現行供水廠的水處理工藝大都為傳統的混凝-沉淀-過濾-消毒工藝，其主要去除對象是水中的懸浮物和膠體物質，應對突發性重金屬污染的能力較差。近年來城市飲用水源地的突發性重金屬污染事件頻發，且發生頻率和危害程度都有增大的趨勢。飲用水水源的突發性重金屬污染具有不確定性、緊急性、威脅性和流域性等特點，如果處理不當，會帶來供水管網水質污染、城市供水中斷、居民飲用水中毒等事故，造成重大經濟損失和不良社會影響。
飲用水水質安全直接關系到公民的身體健康，經濟社會的可持續發展，社會穩定和長治久安。因此建立健全我國飲用水水源地突發性重金屬污染事件的應急處理體系已迫在眉睫。目前，國家還沒有專門負責飲用水水源突發性重金屬污染事件的應急管理機構，突發性重金屬污染事件的預警機制和處理技術體系還沒有建立，應急處理重金屬污染在大部分地區的供水系統中都沒有設置，水廠的應急處理演練水平較低，不能解決實際行問題。因此，生活飲用水水源突發性重金屬污染的去除的應急預案急需建立和完善。
目前，國內外對飲用水原水受到重金屬污染的處理方法已經有較多研究，其最主要是由廢水中重金屬的凈化方法延伸過來。經過多年的研究發展，國內已開發并得以應用的重金屬污染物去除方法主要有化學法、物理法和生物法。對應用水原水中重金屬的去除方法主要包含氧化還原法、中和沉淀法、化學沉淀、吸附劑吸附、離子交換、膜分離等。
化學法去除重金屬的原理是使水溶液中呈溶解態的重金屬離子轉化為不溶性的物質，經過沉淀、氣浮、過濾或者其他途徑從水溶液中分離出去，或是使重金屬毒性大的價態轉變成毒性小的價態，主要包括氧化還原法、中和沉淀法、化學沉淀法。氧化還原法主要是向水中投加的氧化劑或還原劑將重金屬離子氧化或還原成為低毒或無毒狀態，以達到消除污染的處理方法。中和沉淀法主要是通過投加堿性物質進行酸堿中和反應，使重金屬生成不溶于水的氫氧化物沉淀形式得以去除。化學沉淀法主要是通過投加化學沉淀劑，發生化學反應，生成難溶解的沉淀物質，使重金屬以沉淀析出得以分離去除
物理法去除重金屬的原理是不改變原水中重金屬的化學形態的條件下進行濃縮分離，主要包括吸附、離子交換、膜分離方法。吸附法實質上是吸附劑活性表面對重金屬離子的吸引。離子交換法利用離子交換劑本身的特點，使水中重金屬與交換樹脂接觸并發生離子交換反應，在此過程中將重金屬除去。膜分離法是利用半透膜本身的特性，通過滲透作用將溶液中的溶質或溶劑分離的目的。
近年來，生物處理法作為一種新型的水處理技術日益受到人們的重視。已有研究報道利用生物處理技術，對去除重金屬污染的廢水可達較好的效果。
化學處理法除去重金屬效果好，但是產生副產物，容易造成二次污染。物理法處理重金屬成本高，重金屬容易在物理處理模塊中積累，不適合處理重金屬濃度高的原水，不能有效應對水質的突然變化。生物處理法采用的去除重金屬的菌種具有一定危害，常需要進一步的除菌處理。
發明內容
針對上述凈化水處理工藝的不足，本發明提供一種成本可控、除重金屬效果確切、能適應水質劇烈變化的飲用水處理設備及處理方法。
一方面，本發明提供一種去除水中重金屬的飲用水處理設備，包括原水監測模塊，化學處理模塊、物理處理模塊、控制系統;
其特征在于：控制系統根據監測模塊對原水中重金屬含量的監測結果對管道上的電磁閥進行控制，使原水經過相應的處理模塊。
本發明所述去除水中重金屬的飲用水處理設備，其特征在于原水監測模塊包括重金屬在線監測裝置，能夠?qū)崟r監測進入水處理設備的原水中重金屬的種類和濃度。
本發明所述去除水中重金屬的飲用水處理設備，其特征在于化學處理模塊包括：投料口、管道混合器、混凝反應器、斜板、排污管;所述投料口用于添加化學處理劑，管道混合器使化學處理劑在水中混勻，混凝反應器中化學處理劑與水中重金屬充分反應，斜板分離出化學處理產生的不溶性雜質，排污管用于排出化學處理步驟產生的不溶性雜質。
本發明所述去除水中重金屬的飲用水處理設備，其特征在于物理處理模塊包括依次連接的梯度磁場活化裝置、一個或多個天然礦料吸附裝置、二次磁場活化裝置，其中每個天然礦料吸附裝置的出水端設置有抑菌金屬網。
所述物理處理模塊中的各裝置以模塊化設置、可拆卸連接。
所述抑菌金屬網為銅、銀金屬網，優選納米銀金屬網。
本發明所述去除水中重金屬的飲用水處理設備，其特征在于在水處理設備的出水口設置有出水水質檢測口，連接出水水質檢測裝置。
另一方面，本發明提供一種去除水中重金屬的飲用水處理方法，包括以下步驟：
(1)原水監測步驟，監測原水中重金屬的種類和濃度;
(2)化學處理步驟，所述化學處理包括氧化還原法、中和沉淀法、化學沉淀法;
(3)物理處理步驟;
其特征在于：根據原水監測結果，選擇具體的水處理方法，當原水中重金屬嚴重超標時，對原水先進行化學處理，除掉大量重金屬，再進入物理處理模塊進行物理處理;如果原水中含有痕量重金屬，省略化學處理步驟對原水進行純物理處理。
本發明所述去除水中重金屬的工藝，其特征在于，根據原水中重金屬的種類和濃度，選擇化學處理的具體方法。
本發明所述去除水中重金屬的工藝，其特征在于，所述物理處理步驟包括使水依次經過梯度磁場活化裝置、一個或多個天然礦料吸附裝置、二次磁場活化裝置，其中每個天然礦料吸附裝置的出水端設置有抑菌金屬網。
本發明所述去除水中重金屬的工藝，其特征在于，還包括出水水質檢測步驟，對出水水質的安全指標進行檢測，如檢測合格則直接出水，如檢測不合格則進一步處理。
本發明所述去除水中重金屬的工藝，其特征在于，使用本發明所述去除水中重金屬的水處理設備實施所述去除水中重金屬的工藝。
本發明所述去除水中重金屬的飲用水處理設備及處理方法的工作原理和設計思路如下：
對原水進行重金屬在線監測，實現飲用水突發性重金屬污染的第一時間反饋，方便第一時間做出應對。如果出現突發性重金屬污染，原水進入強化混凝模塊，去除大量的重金屬物質。對于含有痕量重金屬的飲用水，直接進入梯度磁場活化模塊，運用梯度復合磁場將原水分子簇團解開，使簇團水形成單個或雙個水分子狀態，并呈規則排列;并且使水分子與重金屬離子等物質進行分離，使其以游離形式存在，減小水分子與無機絡合物之間的分子作用，便于下一步吸附處理，除此之外殺死部分微生物。
物理處理模塊的具體工作原理：在天然礦石吸附模塊，不同礦石對重金屬離子的吸附作用不同。礦石對重金屬的吸附機制主要是通過離子交換吸附和絡合吸附兩種方式。將具有吸附不同的重金屬的礦石進行組合，使其有效地吸附水體中的有機物、無機物、重金屬離子以及微生物膠質體等，降低水體中重金屬及污染物含量。
金屬網的作用機制：研究發現，每升水中只要含億萬分之二毫克的銀離子，即可殺死水中大部分細菌。作用機理為帶正電的銅、銀離子和帶負電的有害微生物(如細菌、病毒、藻類)的細胞表面結合成靜電鍵，這種靜電鍵的形成改變了細胞壁的滲透性，從而破壞了有害微生物養分的正常攝取，從而導致有害微生物的細胞死亡。
礦化、磁化處理的效果：經過礦化作用的水，水體中負氧離子、溶解氧含量比較高(通過測定，溶解氧的含量最高可以達到12mg/L)。而水在被飽和磁化后，當外加磁場被取消時，其磁化效應不會立即消失，而會弛豫一段時間，這稱為記憶效應。而經過磁化后的水，水中氧的溶解度會增加。利用二者的有機結合，使高含量的負氧、溶解氧的水有效的阻斷微生物和細菌的滋生條件，破壞其生長環境，使其在管網中無法生存。
本發明取得以下有益的技術效果：
(1)結合了化學法和物理法的優點，原水適應范圍廣，重金屬去除效果確切。本發明將飲用水的化學處理法和物理處理法相結合，通過對原水的監測合理確定水處理方案。既能避免濫用化學處理法導致的二次污染，又彌補了單純物理處理法成本高、高濃度重金屬去除效果不佳的缺點。無論原水中重金屬含量過高或過低，使用該設備通過工藝的優化和調整使出水水質達到了《生活飲用水衛生標準》(GB5749-2006)的安全指標。
(2)操作簡單，自動化、智能化程度高，根據水質的變化實時調整水處理方案。重金屬在線監測裝置與水處理設備管道中的電磁閥聯動，可通過預先設定閾值的方式實現自動控制。當重金屬含量高時，依次實施化學處理和物理處理，化學處理中產生且未能徹底去除的二次污染物在物理處理步驟中進一步除去;當重金屬含量低時，可以完全省略化學處理法通過純物理方法處理。
(3)兼顧飲用水的多個質量指標，模塊化設計確保出水水質合格。本發明通過采用礦化模塊、磁化模塊、抗菌金屬網等手段，抑制管網中微生物的滋生，確保管網系統潔凈，保證出水水質微生物、礦物質等指標合格。通過模塊化設計，可根據原水水質、出水需求、工藝成本等具體需要組合多個處理模塊，并且本發明在出水口處設置出水水質檢測裝置，如出水水質不合格可進一步通過串聯于出水口下游的備用純化模塊進行處理。
