申請日2015.11.24

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/00; C02F11/06

　　摘要

　　本發明涉及一種生化污泥減量一體化設備，包括污泥濃縮池、催化反應器，污泥濃縮池內的污泥通過輸送泵輸送至催化反應器內，催化反應器的污泥排出口與污泥濃縮池相連接，污泥濃縮池內經臭氧催化氧化破解的污泥通過第一輸送管道送至脫水機進行脫水處理，污泥濃縮池內經臭氧催化氧化破解后的上清液通過第二輸送管道輸送至高頻臭氧發生管與冷卻系統相連接進行回用。氣液固三相在催化反應器中混合均勻且高速反應，經過破解后的污泥上清液回流至原生化系統中高頻臭氧發生管與冷卻系統相連接，由于該廢水及部分污泥經過臭氧催化氧化處理后，其生化性能大幅度提高，因此在該段厭氧、好氧工藝中可以大幅度提高混合廢水及部分濃縮池中污泥的消解，從而達到整體系統產泥量的下降。

　　權利要求書

　　1.一種生化污泥減量一體化設備，其特征在于：包括用于污泥濃縮處理的污泥濃縮池以及用于污泥進行臭氧催化氧化破解污泥的催化反應器，污泥濃縮池內的污泥通過輸送泵輸送至催化反應器內，催化反應器的污泥排出口與污泥濃縮池相連接，污泥濃縮池內經臭氧催化氧化破解的污泥通過第一輸送管道送至脫水機進行脫水處理，污泥濃縮池內經臭氧催化氧化破解后的上清液通過第二輸送管道輸送至厭氧、好氧、好氧反應池進行回用。

　　2.根據權利要求1所述的生化污泥減量一體化設備，其特征在于：催化反應器與用于產生臭氧的高頻臭氧發生管相連接，高頻臭氧發生管與對空氣進行除水的除水裝置相連接，除水裝置與對空氣進行除油的除油裝置相連接，除油裝置與對空氣進行壓縮的空氣壓縮機相連接。

　　3.根據權利要求2所述的生化污泥減量一體化設備，其特征在于：高頻臭氧發生管與冷卻系統相連接。

　　4.根據權利要求3所述的生化污泥減量一體化設備，其特征在于：除水裝置為干燥塔構成，除油裝置為除油塔構成，高頻臭氧發生管內設置有冷卻管件，冷卻系統包括冷卻水箱和冷卻水箱內設置的蒸發器，冷卻水箱的入水口與冷卻管件的出水口相連接，冷卻水箱的出水口與冷卻管件的入水口通過冷卻水泵相連接，蒸發器與制冷壓縮機、冷凝器相連接組成制冷劑的回用回路，冷卻水箱內還設置有空氣盤管，空氣盤管的入口與空氣壓縮機相連接，空氣盤管的出口與除油塔相連接，除油塔與干燥塔相連接，干燥塔的空氣出口與高頻臭氧發生管相連接。

　　說明書

　　一種生化污泥減量一體化設備

　　技術領域

　　本發明涉及污泥處理領域，具體涉及一種生化污泥減量一體化設備。

　　背景技術

　　目前市場上針對生化污泥的最終處理手段主要有填埋和焚燒兩種手段，隨著國家對污泥的控制，企業排出污泥的單價一直以升高的趨勢，增加了企業的運營成本。在現階段隨著企業急需控制自身所產污泥產量的需求下，不斷涌現出新的污泥減量處理技術：如生物調節法、微波破解法、催化濕式氧化法(CWAO)、超聲波法以及催化臭氧氧化法等。現有技術均已在實驗室中已經實現，但是在工業化進程中出現許多目前難以解決的問題。比如生物調節法在工業應用中，對微生物的控制需嚴格把控，且不同水質對其把控的要求不一樣，很容易出現微生物大量死亡的情況，CWAO技術在工業應用中未能解決設備腐蝕問題，超聲波和微波法目前也只停留在實驗室中，工業應用還沒有完全成熟，而催化臭氧氧化法在工業中未能解決設備的穩定性及效率低下，設備故障率超高等等原因，限制了以上諸多技術的市場推廣及應用。

　　發明內容

　　本發明的目的就是提供一種生化污泥減量一體化設備，其可應用于催化臭氧氧化法，提高污泥的處理效率。

　　為實現上述目的，本發明采用了以下技術方案：

　　一種生化污泥減量一體化設備，其特征在于：包括用于污泥濃縮處理的污泥濃縮池以及用于污泥進行臭氧催化氧化破解污泥的催化反應器，污泥濃縮池內的污泥通過輸送泵輸送至催化反應器內，催化反應器的污泥排出口與污泥濃縮池相連接，污泥濃縮池內經臭氧催化氧化破解的污泥通過第一輸送管道送至脫水機進行脫水處理，污泥濃縮池內經臭氧催化氧化破解后的上清液通過第二輸送管道輸送至厭氧、好氧、好氧反應池進行回用。

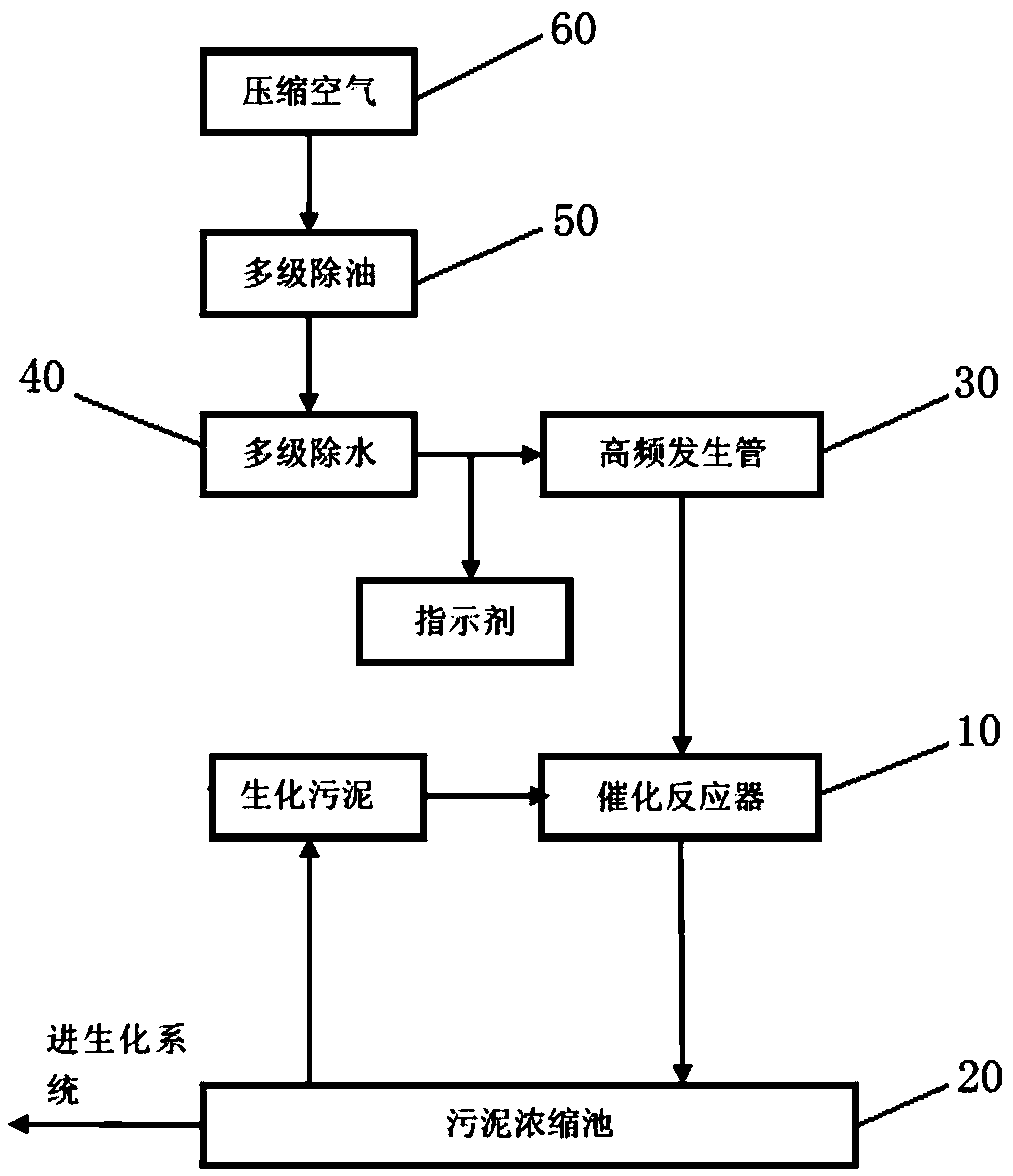

　　具體的方案為：催化反應器與用于產生臭氧的高頻臭氧發生管相連接，高頻臭氧發生管與對空氣進行除水的除水裝置相連接，除水裝置與對空氣進行除油的除油裝置相連接，除油裝置與對空氣進行壓縮的空氣壓縮機相連接;高頻臭氧發生管與冷卻系統相連接;除水裝置為干燥塔構成，除油裝置為除油塔構成，高頻臭氧發生管內設置有冷卻管件，冷卻系統包括冷卻水箱和冷卻水箱內設置的蒸發器，冷卻水箱的入水口與冷卻管件的出水口相連接，冷卻水箱的出水口與冷卻管件的入水口通過冷卻水泵相連接，蒸發器與制冷壓縮機、冷凝器相連接組成制冷劑的回用回路，冷卻水箱內還設置有空氣盤管，空氣盤管的入口與空氣壓縮機相連接，空氣盤管的出口與除油塔相連接，除油塔與干燥塔相連接，干燥塔的空氣出口與高頻臭氧發生管相連接。

　　上述技術方案中，污泥濃縮池中生化污泥通過泵進入催化反應器，同時催化反應器底部以射流的方式將高頻臭氧發生管中的高濃度臭氧吸入催化反應器，氣液固三相在催化反應器中混合均勻且高速反應，反應后的泥水混合物回流至污泥濃縮池，同時池內底部經過反應處理后的污泥去脫水機進行排泥處理，同時經過破解后的污泥上清液及部分濃縮池中的污泥回流至原生化系統中高頻臭氧發生管與冷卻系統相連接，由于該廢水及部分污泥經過催化臭氧高級氧化工藝處理后，進入該反應器中的廢水其生化性能大幅度提高，因此在該段厭氧、好氧、好氧工藝中可以大幅度提高混合廢水及部分濃縮池中污泥的消解，從而達到整體系統產泥量的下降，從根本上解決了污泥減量的問題。
