申請日2017.11.09

　　公開(公告)日2018.02.02

　　IPC分類號B01D21/02

　　摘要

　　本發明公開了一種高效的污水沉淀池，包括沉淀池，沉淀池的側壁上插套固定有“冂”字形的固定座，固定座的兩側側壁上成型有T型的導軌槽，固定座的導軌槽內插接有豎直的T型導軌，固定座上的兩個T型導軌之間固定有連接塊，連接塊分布在固定座的上側;沉淀池內側的T型導軌底端成型有支耳，沉淀池內插接有水平的孔板，孔板的一側成型有若干鉸接座，孔板上的鉸接座通過鉸接軸和T型導軌的支耳相鉸接，孔板上固定有若干個支座，T型導軌的連接塊上鉸接有水平的第一傳動軸，第一傳動軸上插套固定于卷收輪，索帶的一端固定在支座上，索帶的另一端固定在卷收輪上，第一傳動軸的兩端通過聯軸器和卷收電機的轉軸固接。本發明能加快沉淀的速度，提高沉淀池沉淀的效率。

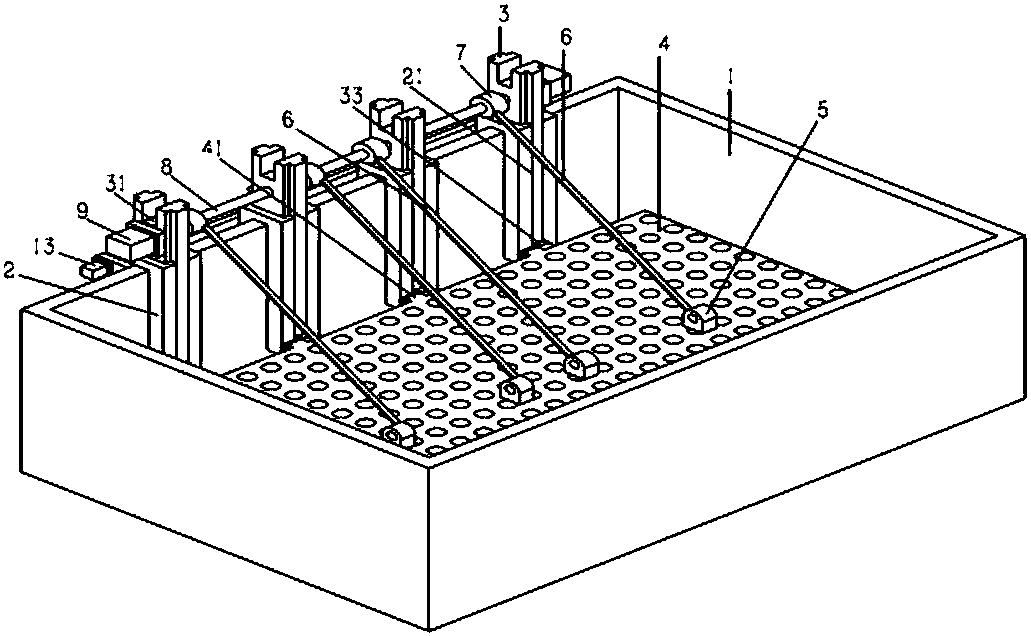

　　摘要附圖



　　權利要求書

　　1.一種高效的污水沉淀池，包括沉淀池(1)，其特征在于：沉淀池(1)的側壁上插套固定有“冂”字形的固定座(2)，固定座(2)的兩側側壁上成型有T型的導軌槽(21)，固定座(2)的導軌槽(21)內插接有豎直的T型導軌(3)，同一所述的固定座(2)上的兩個T型導軌(3)之間成型有連接塊(31)，連接塊(31)分布在固定座(2)的上側;沉淀池(1)內側的T型導軌(3)底端成型有支耳(33)，沉淀池(1)內插接有水平的孔板(4)，孔板(4)的一側成型有若干鉸接座(41)，孔板(4)上的鉸接座(41)通過鉸接軸和T型導軌(3)的支耳(33)相鉸接，孔板(4)上固定有若干個支座(5)，T型導軌(3)的連接塊(31)上鉸接有水平的第一傳動軸(8)，第一傳動軸(8)上插套固定于卷收輪(6)，索帶(6)的一端固定在支座(5)上，索帶(7)的另一端固定在卷收輪(7)上，第一傳動軸(8)的兩端通過聯軸器和卷收電機(9)的轉軸固接，卷收電機(9)固定在T型導軌(3)的連接塊(31)上;

　　所述沉淀池(1)外側的T型導軌(3)上成型有齒條(32)，齒條(32)的上端嚙合有齒輪(10)，齒輪(10)插套固定在第二傳動軸(11)上，第二傳動軸(11)的兩端通過聯軸器和升降電機(13)的轉軸固接，升降電機(13)固定在安裝板(12)上，安裝板(12)固定在固定座(2)上。

　　2.根據權利要求所述的一種高效的污水沉淀池，其特征在于：所述的孔板(4)上成型有若干個過濾孔，過濾孔呈陣列分布在孔板(4)上。

　　3.根據權利要求1所述的一種高效的污水沉淀池，其特征在于：所述的固定座(2)至少設有三組，固定座(2)均勻分布在沉淀池(1)的側壁上。

　　4.根據權利要求1所述的一種高效的污水沉淀池，其特征在于：所述孔板(4)上鉸接座(41)至支座(5)的距離小于鉸接座(41)至第一傳動軸(8)的距離。

　　5.根據權利要求1所述的一種高效的污水沉淀池，其特征在于：所述T型導軌(3)的長度大于固定座(2)的長度。

　　6.根據權利要求1所述的一種高效的污水沉淀池，其特征在于：所述固定座(2)上伸出沉淀池(1)的長度小于沉淀池(1)的深度，T型導軌(3)上齒條(32)的長度小于沉淀池(1)的深度。

　　說明書

　　一種高效的污水沉淀池

　　技術領域：

　　本發明涉及污泥處理設備的技術領域，更具體地說涉及一種高效的污水沉淀池。

　　背景技術：

　　隨著時代和科技的發展，人民生活水平日益提高，人類對生存環境的要求也越來也高，水資源的污染已經成為社會關注的問題之一，大量污水的排放，進一步破壞了水環境，特別是一些化工企業，污水在不經過處理的情況下直接排放到河道中，嚴重破壞了環境，影響了人們的生活和生產。

　　而在污水處理過程中，污水中的無機顆粒不僅會磨損設備和管道，降低活性污泥活性，從而一般先需要經過沉淀池進行沉淀，去除污水中的泥沙、煤渣等相對密封較大的無機顆粒，以免影響后續處理構筑物的正常運行。而現有的沉淀池一般使用自由沉淀的方式，來進行沉淀，但沉淀的時耗加長，效率不高。

　　發明內容：

　　本發明的目的就是針對現有技術之不足，而提供了一種高效的污水沉淀池，其能加快沉淀的速度，提高沉淀的效率。

　　為實現上述目的，本發明采用的技術方案如下：

　　一種高效的污水沉淀池，包括沉淀池，沉淀池的側壁上插套固定有“冂”字形的固定座，固定座的兩側側壁上成型有T型的導軌槽，固定座的導軌槽內插接有豎直的T型導軌，同一所述的固定座上的兩個T型導軌之間成型有連接塊，連接塊分布在固定座的上側;沉淀池內側的T型導軌底端成型有支耳，沉淀池內插接有水平的孔板，孔板的一側成型有若干鉸接座，孔板上的鉸接座通過鉸接軸和T型導軌的支耳相鉸接，孔板上固定有若干個支座，T型導軌的連接塊上鉸接有水平的第一傳動軸，第一傳動軸上插套固定于卷收輪，索帶的一端固定在支座上，索帶的另一端固定在卷收輪上，第一傳動軸的兩端通過聯軸器和卷收電機的轉軸固接，卷收電機固定在T型導軌的連接塊上;

　　所述沉淀池外側的T型導軌上成型有齒條，齒條的上端嚙合有齒輪，齒輪插套固定在第二傳動軸上，第二傳動軸的兩端通過聯軸器和升降電機的轉軸固接，升降電機固定在安裝板上，安裝板固定在固定座上。

　　優選的，所述的孔板上成型有若干個過濾孔，過濾孔呈陣列分布在孔板上。

　　優選的，所述的固定座至少設有三組，固定座均勻分布在沉淀池的側壁上。

　　優選的，所述孔板上鉸接座至支座的距離小于鉸接座至第一傳動軸的距離。

　　優選的，所述T型導軌的長度大于固定座的長度。

　　優選的，所述固定座上伸出沉淀池的長度小于沉淀池的深度，T型導軌上齒條的長度小于沉淀池的深度。

　　本發明的有益效果在于：其在沉淀池上安設有阻截式的裝置，將沉淀池中的懸浮物下壓至沉淀池的底部，從而有效提高沉淀池的沉淀效率。
