申請日2015.11.13

　　公開(公告)日2016.05.11

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及一種醫療污水處理裝置領域，尤其是一體化小型醫療污水處理器。所述的處理器包括機箱，安裝在機箱頂部的活動蓋板，內置于機箱中的集水箱、管道、臭氧發生器、臭氧發生器電源、電磁式空氣泵、電接觸式液位控制器、電極、接線盒。本實用新型結構簡單，安全耐用，操作方便，便于消毒和清污，確保了處理效果。

　　權利要求書

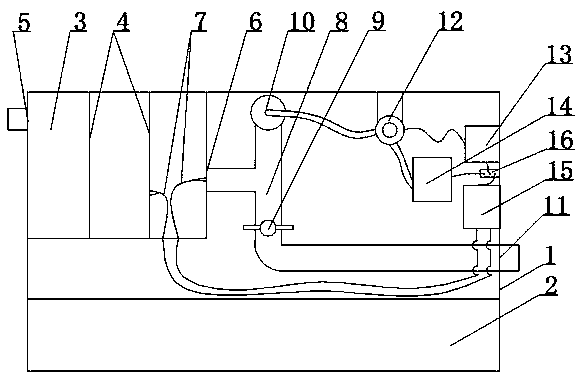

　　1.一種一體化小型醫療污水處理器，其特征在于：所述的處理器包括機箱(1)，安裝在機箱(1)頂部的活動蓋板，內置于機箱(1)中的集水箱(3)、管道(8)、臭氧發生器(12)、臭氧發生器電源(13)、電磁式空氣泵(14)、電接觸式液位控制器(15)、電極(7)、接線盒(16);

　　集水箱(3)下部一端設有進水口(5)，另一端設有出水口(6)，集水箱(3)中安裝有濾板(4);

　　出水口(6)一端與管道(8)中部連通，進氣口(10)與管道(8)一端連通，管道(8)另一端上安裝有閥門(9)，管道(8)另一端的氣液混合出口(11)連通至機箱(1)外部;

　　進氣口(10)與臭氧發生器(12)管連接，臭氧發生器(12)底部與電磁式空氣泵(14)管連接，臭氧發生器(12)與臭氧發生器電源(13)電連接;

　　電極(7)分別安裝在濾板(4)、出水口(6)處，電極(7)與電接觸式液位控制器(15)電連接;

　　臭氧發生器電源(13)、電磁式空氣泵(14)、電接觸式液位控制器(15)分別與接線盒(16)電連接。

　　2.根據權利要求1所述的一體化小型醫療污水處理器，其特征在于：所述的機箱(1)上設置有操作面板。

　　3.根據權利要求1所述的一體化小型醫療污水處理器，其特征在于：所述的集水箱(3)中放置有次氯酸鈉消毒包。

　　4.根據權利要求1所述的一體化小型醫療污水處理器，其特征在于：所述的

　　濾板(4)為雙層活性炭濾板。

　　5.根據權利要求1所述的一體化小型醫療污水處理器，其特征在于：所述的閥門(9)為電磁閥。

　　說明書

　　一體化小型醫療污水處理器

　　技術領域

　　本實用新型涉及一種醫療污水處理裝置領域，尤其是一體化小型醫療污水處理器。

　　背景技術

　　小型醫療機構污水含有大量的病原細菌、病毒和化學藥劑，需要特殊處理才能排放。傳統的醫療污水設備占地面積大、工藝流程復雜、制造成本高，而小型醫療機構污水處理量小，數量龐大而分散，大多數小型醫療機構污水直接排放，容易對環境造成污染，不符合國家相關法律法規對醫療機構污水排放作出的強制性處理規定。

　　實用新型內容

　　本實用新型所要解決的問題是提供一體化小型醫療污水處理器，所述的處理器采用次氯酸鈉和臭氧對污水進行殺毒處理，并且通過設置濾板對污水過濾隔離，該處理器是一種結構簡單，處理方便，除污效果好的一體化小型醫療污水處理器。

　　為了解決上述技術問題，本實用新型的技術方案是這樣實現的：

　　一體化小型醫療污水處理器，所述的處理器包括機箱，安裝在機箱頂部的活動蓋板，內置于機箱中的集水箱、管道、臭氧發生器、臭氧發生器電源、電磁式空氣泵、電接觸式液位控制器、電極、接線盒;

　　集水箱下部一端設有進水口，另一端設有出水口，集水箱中安裝有濾板;

　　出水口一端與管道中部連通，進氣口與管道一端連通，管道另一端上安裝有閥門，管道另一端的氣液混合出口連通至機箱外部;

　　進氣口與臭氧發生器管連接，臭氧發生器底部與電磁式空氣泵管連接，臭氧發生器與臭氧發生器電源電連接;

　　電極分別安裝在濾板、出水口處，電極與電接觸式液位控制器電連接;

　　臭氧發生器電源、電磁式空氣泵、電接觸式液位控制器分別與接線盒電連接。

　　進一步，所述的機箱上設置有操作面板，該操作面板上顯示集水箱中水位情況;

　　進一步，所述的集水箱中放置有次氯酸鈉消毒包;

　　進一步，所述的濾板為雙層活性炭濾板，通過設置雙層濾板，使大的顆粒及雜物隔離，起到了沉淀過濾的作用，防止堵塞管道及設備;

　　進一步，所述的閥門為電磁控制閥。

　　本實用新型相比現有技術的有益效果：

　　本實用新型結構簡單，安全耐用，操作方便，便于消毒和清污，確保了處理效果。
