　　本實用新型涉及污水處理技術領域，公開了污水處理用前置厭氧氧化溝結構，包括進水管、厭氧池、缺氧池、好氧池、沉淀池、污泥回流裝置和反沖洗裝置，所述進水管與厭氧池連接，所述厭氧池、缺氧池和好氧池依次設置，所述好氧池上設有出水堰，所述出水堰通過水管與沉淀池連接，所述沉淀池的污泥口通過污泥回流裝置與進水管連接，所述沉淀池的出水管通過反沖洗裝置與進水管連接，所述厭氧池和缺氧池內均安裝有推動裝置。本實用新型設置了反沖洗裝置，可以在使用時根據需要對厭氧池、缺氧池和好氧池進行沖洗，避免由于污泥在厭氧池、缺氧池和好氧池中堆積而造成氧化溝處理能力的下降。

　　權利要求書

　　1.污水處理用前置厭氧氧化溝結構，其特征在于：包括進水管(1)、厭氧池(2)、缺氧池(3)、好氧池(4)、沉淀池(7)、污泥回流裝置和反沖洗裝置，所述進水管(1)與厭氧池(2)連接，所述厭氧池(2)、缺氧池(3)和好氧池(4)依次設置，所述好氧池(4)上設有出水堰(5)，所述出水堰(5)通過水管(6)與沉淀池(7)連接，所述沉淀池(7)的污泥口通過污泥回流裝置與進水管(1)連接，所述沉淀池(7)的出水管(11)通過反沖洗裝置與進水管(1)連接，所述厭氧池(2)和缺氧池(3)內均安裝有推動裝置(10)。

　　2.根據權利要求1所述的污水處理用前置厭氧氧化溝結構，其特征在于：所述反沖洗裝置包括反沖洗管(12)和反沖洗泵(13)，所述反沖洗管(12)連接在出水管(11)和進水管(1)之間，所述反沖洗泵(13)安裝于反沖洗管(12)上。

　　3.根據權利要求1所述的污水處理用前置厭氧氧化溝結構，其特征在于：所述污泥回流裝置包括污泥回流管(8)和污泥回流泵(9)，所述污泥回流管(8)連接在沉淀池(7)的污泥口和進水管(1)之間，所述污泥回流泵(9)安裝于污泥回流管(8)上。

　　4.根據權利要求1所述的污水處理用前置厭氧氧化溝結構，其特征在于：所述厭氧池(2)為三個，其并列設置于缺氧池(3)的一側。

　　說明書

　　污水處理用前置厭氧氧化溝結構

　　技術領域

　　本實用新型涉及污水處理技術領域，更具體地說，特別涉及一種污水處理用前置厭氧氧化溝結構。

　　背景技術

　　城市污水一般采用二級生化處理，其工藝構成多種多樣，可分為活性污泥法、生物膜法和自然生物處理等。目前國內較普遍采用的有普通曝氣法及其變型工藝系列、AB法工藝系列和A2/O工藝系列、氧化溝工藝系列和SBR工藝系列等。城市污水處理廠的工藝選擇主要考慮以下因素：

　　一、進水水質和處理要求，污水的有機物濃度對工藝選擇有很大影響。當有機物濃度高時，厭氧─好氧工藝比較有利，A段只需較小的池容和電耗就可去除較多的有機物，節省了基建費和電耗，污水的有機物濃度越高，節省的費用就越多。而厭氧處理多用于大幅削減高濃度有機污染。當有機物濃度低時，氧化溝、SBR等延時曝氣法具有明顯的優勢。氧化溝和SBR法有很多突出的優點，但它們的污泥負荷很低，池容相對較大，如果有機物濃度較低，就能大大減小氧化溝和SBR反應池的容積，降低電耗，這就淡化了它們的缺點，突出了它們的優越性。

　　二、處理規模和當?shù)貤l件，污水處理廠規模大小對處理工藝選擇影響較大。一般大型污水處理廠多用常規活性污泥法，小型污水處理廠則多用氧化溝法和SBR法。污水處理廠的環境條件也是確定處理工藝的重要因素，在大城市、人口稠密地區等環境質量要求高的地區，宜采用占地少、衛生條件好的工藝。另外，大型污水處理廠因其規模大，通常技術力量較強、管理水平較高，可選擇操作及管理較復雜的工藝如A/A/O、AB法和普曝法等;小型污水處理廠則宜采用運行管理方便的工藝，如氧化溝、SBR法等。

　　三、污泥穩定方式，污泥穩定處理是污水廠中的一道重要工序，它的基建費用高，直接影響到污水廠工藝的選擇。在優選污水廠的最佳工藝時，應 先確定污泥穩定方式。污泥穩定方法很多，國內基本上采用生物法。生物法分好氧穩定和厭氧穩定，即好氧消化和厭氧消化。厭氧消化可節省能量，但基建投資大、管理相當復雜;好氧消化基建費用低，消化后的污泥易于處置、管理方便，但能耗大。污泥好氧消化方法之一是在污水生化處理系統中通過提高污泥齡使污泥實現好氧穩定，這就是各種延時曝氣法。在厭氧消化與好氧消化優劣比較中，影響最大的是污水處理廠的規模。包括好氧消化在內的延時曝氣工藝，其基建費用和電耗隨處理廠規模的增大而明顯增長，但污泥厭氧消化的基建費用隨處理廠規模增長較慢，而節能效益卻增長較快。顯然，處理廠規模越大，污泥厭氧消化越有利。從管理角度看，小型污水廠受人員數量限制，難以應付污泥厭氧消化這種較復雜的工藝，而大型污水處理廠則有條件從管理中出效益。因此，中小型污水處理廠一般不宜采用污泥厭氧消化工藝，最好采用流程簡單、易于管理、能使污泥穩定化的各種延時曝氣工藝，如氧化溝工藝、SBR法等。

　　現有技術中的卡魯塞爾氧化溝工藝是當今應用較多的一種成熟的污水處理工藝，作為一種前置厭氧氧化溝，在長期使用后，由于污泥等雜質的影響，會使氧化溝的處理能力下降。為此，有必要對現有的前置厭氧氧化溝結構進行改進。

　　實用新型內容

　　本實用新型的目的在于提供一種可以進行反沖洗的污水處理用前置厭氧氧化溝結構。

　　為了解決以上提出的問題，本實用新型采用的技術方案為：

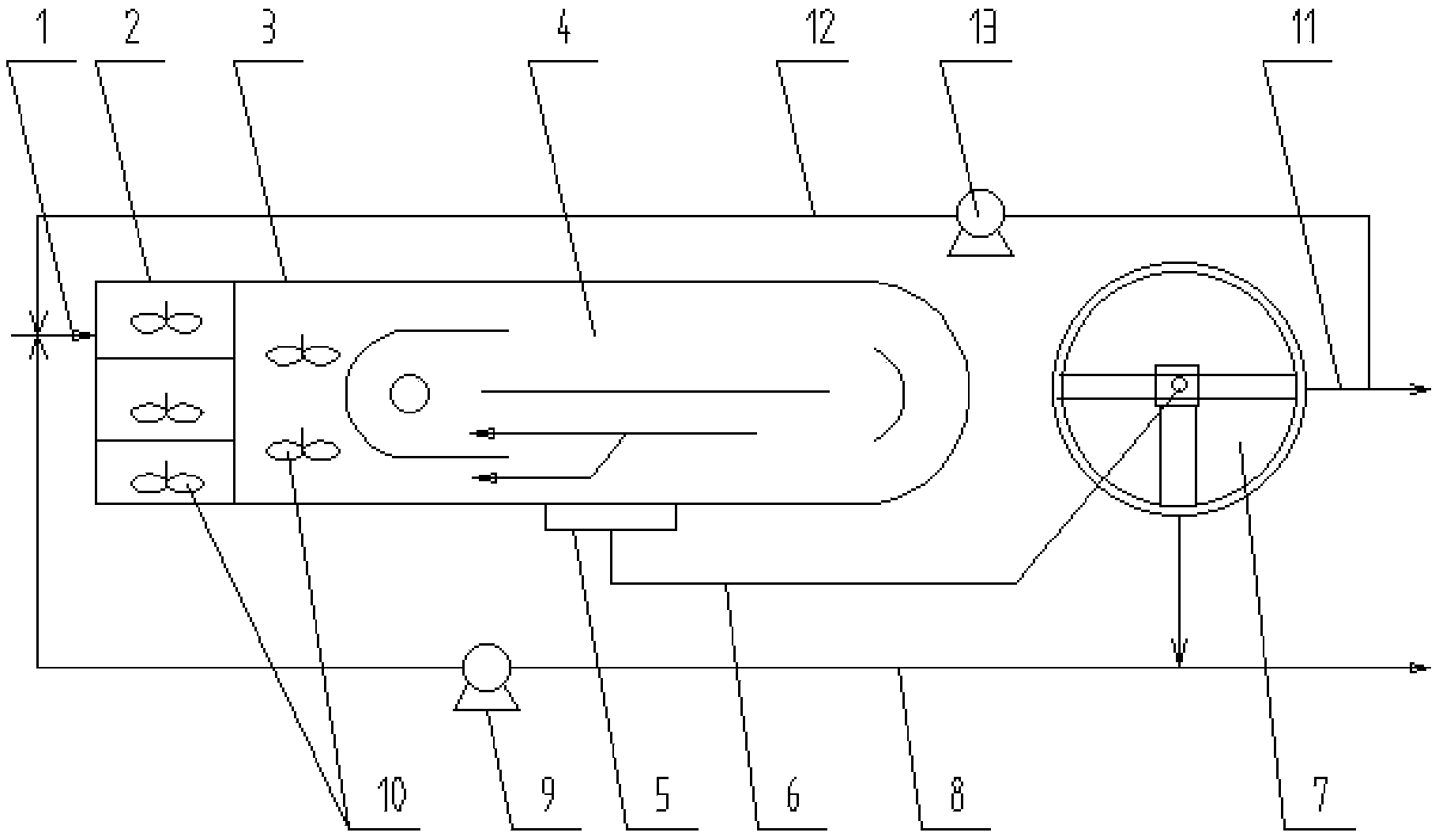

　　污水處理用前置厭氧氧化溝結構，包括進水管、厭氧池、缺氧池、好氧池、沉淀池、污泥回流裝置和反沖洗裝置，所述進水管與厭氧池連接，所述厭氧池、缺氧池和好氧池依次設置，所述好氧池上設有出水堰，所述出水堰通過水管與沉淀池連接，所述沉淀池的污泥口通過污泥回流裝置與進水管連接，所述沉淀池的出水管通過反沖洗裝置與進水管連接，所述厭氧池和缺氧 池內均安裝有推動裝置。

　　根據本實用新型的一優選實施例：所述反沖洗裝置包括反沖洗管和反沖洗泵，所述反沖洗管連接在出水管和進水管之間，所述反沖洗泵安裝于反沖洗管上。

　　根據本實用新型的一優選實施例：所述污泥回流裝置包括污泥回流管和污泥回流泵，所述污泥回流管連接在沉淀池的污泥口和進水管之間，所述污泥回流泵安裝于污泥回流管上。

　　根據本實用新型的一優選實施例：所述厭氧池為三個，其并列設置于缺氧池的一側。

　　與現有技術相比，本實用新型的有益效果在于：本實用新型設置了反沖洗裝置，可以在使用時根據需要對厭氧池、缺氧池和好氧池進行沖洗，避免由于污泥在厭氧池、缺氧池和好氧池中堆積而造成氧化溝處理能力的下降。
