申請日2017.11.09

　　公開(公告)日2018.02.09

　　IPC分類號C02F3/28

　　摘要

　　本發明公開了一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，包括一種UASB+ABR反應器，所述UASB+ABR反應器側面的下部分別安裝有污水調速恒流泵，所述污水調速恒流泵的側面設置有第一液體流量計，所述UASB+ABR反應器側面安裝有回流調速恒流泵、第二液體流量計和排污泥管道，所述UASB+ABR反應器內部的底部為第一反應室，所述第一反應室的上方開設有第二反應室，所述第二反應室的上方設置有三相分離器。該新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，通過對UASB+ABR反應器內部進行了改裝，在三相分離器下面增加了導流罩，使得整個反應器內部形成三個反應室，使絮體污泥快速促進厭氧污泥顆粒化過程，快速降解有機物。

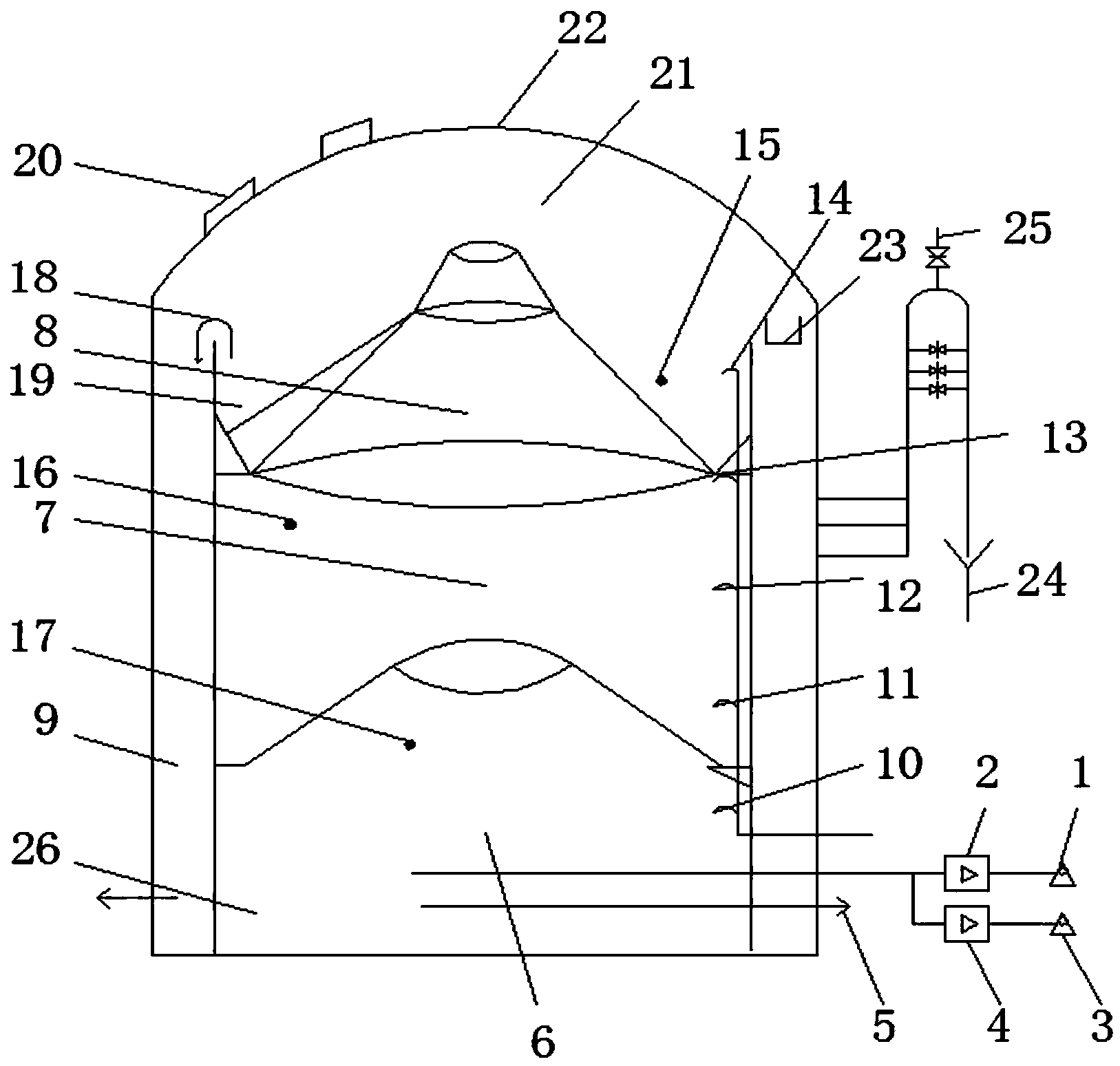

　　摘要附圖



　　權利要求書

　　1.種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，包括一種UASB+ABR反應器，其特征在于：所述UASB+ABR反應器側面的下部分別安裝有污水調速恒流泵(1)，所述污水調速恒流泵(1)的側面設置有第一液體流量計(2)，所述UASB+ABR反應器側面安裝有回流調速恒流泵(3)、第二液體流量計(4)和排污泥管道(5)，所述UASB+ABR反應器內部的底部為第一反應室(6)，所述第一反應室(6)的上方開設有第二反應室(7)，所述第二反應室(7)的上方設置有三相分離器(8)，所述UASB+ABR反應器內部接近外壁處開設有ABR反應室(9)，所述UASB+ABR反應器上設置有3m處取樣點(10)、5m處取樣點(11)、7m處取樣點(12)、9m處取樣點(13)和10.8m處取樣點(14)，所述UASB+ABR反應器上設置有第一測溫點(15)、第二測溫點(16)和第三測溫點(17)，所述ABR反應室(9)的側面設置有往ABR反應室出水的溢流堰(18)，所述三相分離器(8)的側面設置有沼氣混合液導流管(19)，所述UASB+ABR反應器的頂部安裝有視鏡(20)，所述三相分離器(8)的上方開設有沼氣匯集儲存室(21)，所述UASB+ABR反應器的頂部安裝有沼氣管道(22)，所述UASB+ABR反應器內安裝有安裝維修操作平臺(23)，所述UASB+ABR反應器的側面設置有出水管道(24)，所述出水管道(24)的頂部固定連接有虹吸管道(25)，所述UASB+ABR反應器內部的底部開設有第一污泥沉淀區(26)，所述UASB+ABR反應器內部設置有導流罩(35)。

　　2.據權利要求1所述的一種ABR反應室，其特征在于：所述ABR反應室(9)包括若干個導流反應區(27)，所述導流反應區(27)的底部設置有第二污泥沉淀區(28)，所述若干個導流反應區(27)內設置有兩個第四測溫點(29)，所述ABR反應室(9)的尾部設置有消化液回流區和出水區(30)，所述第二污泥沉淀區(28)的底部安裝有污泥外排管道(31)，所述污泥外排管道(31)串聯有消化液回流管道(32)，所述消化液回流區和出水區(30)的出口處設置有虹吸管道(34)和消化液出水管道(33)。

　　3.據權利要求1所述的一種UASB+ABR反應器，其特征在于：所述排污泥管道(5)的數量為十二個，其中第一反應室(6)和ABR反應室(9)各六個。

　　4.據權利要求1所述的一種UASB+ABR反應器，其特征在于：所述視鏡(20)的數量為八個，用于觀察反應器內反應狀況和液位高低。

　　5.據權利要求1所述的一種UASB+ABR反應器，其特征在于：所述UASB+ABR反應器的底部設置有進水系統，所述進水系統包括布水管道(36)、分配站(37)、進水管道(38)、回流管道(39)、第一對接管道(40)和第二對接管道(41)。

　　6.據權利要求1所述的一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，其特征在于，包括以下工作步驟：

　　1)進水進入到第一反應室(6)，產生沼氣和二氧化碳發酵，微生物菌群正常生理活動，適宜甲烷菌活動的范圍內變化，進一步增加有機負荷;

　　2)步驟1)中產生的沼氣和二氧化碳進入到第二反應室(7)，沼氣沿第二反應室(7)的邊沿繼續上升，沼氣上升的同時并與底部的顆粒污泥和進水充分混合，實現了混合液的內部循環，內部循環的結果使第一反應室(6)不僅有很高的生物量，很長的污泥齡，并具有很大的升流速度，使該室內的顆粒污泥完全達到流化狀態，從而大大提高第一反應室(6)去除有機物能力;

　　3)經過步驟2)處理的廢水進入到第二反應室(7)進行處理，同時第二反應室(7)的液體上升流速經第二個顆粒污泥床(粒徑約為1.5-3mm)顆粒小于第一反應室(6)，該室除了繼續進行生物反應外，由于上升流速的降低，還充當?shù)谝环磻?yīng)室(6)和污泥沉淀區(26)之間的緩沖段，對防止污泥流失及確保沉淀后的出水水質起著重要作用，廢水中的剩余有機物可被第二反應室(7)的厭氧顆粒污泥進一步降解，使廢水得到更好的凈化，提高出水水質;

　　4)步驟3)產生的沼氣由第二反應室(7)的集氣罩收集輸送到沼氣柜進行發電，通過三相分離器(8)進行氣液固分離;

　　5)步驟4)中處理過的消化液進入到導流反應區(27)，進行再次生物反應降解;

　　6)分離后的消化液經出水堰流入ABR反應室(9)經過多次上下導流，由多種微生物交替生長和分解有機物，尤其是處于發酵鏈條末端的產甲烷菌群，使消化液中的微生物分解污水中的有機物，把它再次轉化為少量的沼氣上升到儲氣室，污泥下沉到ABR反應室(9)底部，經污泥外排管道(31)外排儲泥池，壓濾外運。

　　7.據權利要求1所述的一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，其特征在于：還包括以下四點，一是反應器內形成沉降性能良好的絮凝污泥和顆粒污泥，二是產氣和進水的均勻分布形成良好的生物能攪動作用，三是合理的三相分離器(8)能使氣固液很好的進行分離，污泥沉淀在反應器內，四是ABR反應室(9)把消化液推流進行微生物分解有機物，使末端產甲烷菌群分解消化液中的有機物。

　　說明書

　　一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法

　　技術領域

　　本發明涉及環保設備技術領域，具體為一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法。

　　背景技術

　　酒精糟液和曲酒釀造廢水，是酒精和曲酒生產排出的廢液，含有大量的有機物。固形物含量為5-6%、PH3.5-4.5、CODcr5-6萬mg/L、BOD53-4萬mg/L，主要污染物包括淀粉、糖類、醇類、醛類、酯類、纖維素等。對這些成份的有效利用研究與開發，主要是UASB+ABR顆粒污泥法，但是釀造廢水經預處理進入U(xiǎn)ASB+ABR反應器內從絮狀轉變成顆粒污泥過程是及其復雜的微生物與生化和物化諸多因素共同制約的過程。主要因素影響有PH值、廢水性質、水解反應、容積有機負荷、水力負荷等。工藝的穩定性很大程度上取決于培養生成具有優良沉降性能和很高活性的顆粒狀污泥。

　　由于厭氧微生物增殖和顆粒污泥形成較慢，多數生產企業在調試過程中反應器啟動時間很長，需要幾個月的時間，消耗了人力、物力和財力。

　　發明內容

　　(一)解決的技術問題

　　針對現有技術的不足，本發明提供了一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，具備高效低能耗等優點，解決了目前反應器啟動時間長且消耗人力、財力和物力的問題。

　　(二)技術方案

　　為實現上述新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法高效低能耗的目的，本發明提供如下技術方案：一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，包括一種UASB+ABR反應器，所述UASB+ABR反應器側面的下部分別安裝有污水調速恒流泵，所述污水調速恒流泵的側面設置有第一液體流量計，所述UASB+ABR反應器側面安裝有回流調速恒流泵、第二液體流量計和排污泥管道，所述UASB+ABR反應器內部的底部為第一反應室，所述第一反應室的上方開設有第二反應室，所述第二反應室的上方設置有三相分離器，所述UASB+ABR反應器內部接近外壁處開設有ABR反應室，所述UASB+ABR反應器上設置有3m處取樣點、5m處取樣點、7m處取樣點、9m處取樣點和10.8m處取樣點，所述UASB+ABR反應器上設置有第一測溫點、第二測溫點和第三測溫點，所述ABR反應室的側面設置有往ABR反應室出水的溢流堰，所述三相分離器的側面設置有沼氣混合液導流管，所述UASB+ABR反應器的頂部安裝有視鏡，所述三相分離器的上方開設有沼氣匯集儲存室，所述UASB+ABR反應器的頂部安裝有沼氣管道，所述UASB+ABR反應器內安裝有安裝維修操作平臺，所述UASB+ABR反應器的側面設置有出水管道，所述出水管道的頂部固定連接有虹吸管道，所述UASB+ABR反應器內部的底部開設有第一污泥沉淀區，所述UASB+ABR反應器內部設置有導流罩。

　　優選的，所述ABR反應室包括若干個導流反應區，所述導流反應區的底部設置有第二污泥沉淀區，所述若干個導流反應區內設置有兩個第四測溫點，所述ABR反應室的尾部設置有消化液回流區和出水區，所述第二污泥沉淀區的底部安裝有污泥外排管道，所述污泥外排管道串聯有消化液回流管道，所述消化液回流區和出水區的出口處設置有虹吸管道和消化液出水管道。

　　優選的，所述排污泥管道的數量為個，其中第一反應室和ABR反應室各六個。

　　優選的，所述視鏡的數量為八個，用于觀察反應器內反應狀況和液位高低。

　　優選的，所述UASB+ABR反應器的底部設置有進水系統，所述進水系統包括布水管道、分配站、進水管道、回流管道、第一對接管道和第二對接管道。

　　優選的，包括以下工作步驟：

　　1)進水進入到第一反應室，產生沼氣和二氧化碳發酵，微生物菌群正常生理活動，適宜甲烷菌活動的范圍內變化，進一步增加有機負荷;

　　2)步驟1)中產生的沼氣和二氧化碳進入到第二反應室，沼氣沿第二反應室的邊沿繼續上升，沼氣上升的同時并與底部的顆粒污泥和進水充分混合，實現了混合液的內部循環，內部循環的結果使第一反應室不僅有很高的生物量，很長的污泥齡，并具有很大的升流速度，使該室內的顆粒污泥完全達到流化狀態，從而大大提高第一反應室去除有機物能力;

　　3)經過步驟2)處理的廢水進入到第二反應室進行處理，同時第二反應室的液體上升流速經第二個顆粒污泥床(粒徑約為1.5-3mm)顆粒小于第一反應室，該室除了繼續進行生物反應外，由于上升流速的降低，還充當?shù)谝环磻?yīng)室和污泥沉淀區之間的緩沖段，對防止污泥流失及確保沉淀后的出水水質起著重要作用，廢水中的剩余有機物可被第二反應室的厭氧顆粒污泥進一步降解，使廢水得到更好的凈化，提高出水水質;

　　4)步驟3)產生的沼氣由第二反應室的集氣罩收集輸送到沼氣柜進行發電，通過三相分離器進行氣液固分離;

　　5)步驟4中處理過的消化液進入到導流反應區，進行再次生物反應降解。

　　6)分離后的消化液經出水堰流入ABR反應室經過多次上下導流，由多種微生物交替生長和分解有機物，尤其是處于發酵鏈條末端的產甲烷菌群，使消化液中的微生物分解污水中的有機物，把它再次轉化為少量的沼氣上升到儲氣室，污泥下沉到ABR反應室底部，經污泥外排管道外排儲泥池，壓濾外運。

　　優選的，還包括以下四點，一是反應器內形成沉降性能良好的絮凝污泥和顆粒污泥，二是產氣和進水的均勻分布形成良好的生物能攪動作用，三是合理的三相分離器能使氣固液很好的進行分離，污泥沉淀在反應器內，四是ABR反應室把消化液推流進行微生物分解有機物，使末端產甲烷菌群分解消化液中的有機物。

　　(三)有益效果

　　與現有技術相比，本發明提供了一種新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，具備以下有益效果：

　　1、該新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，通過對UASB+ABR反應器內部進行了改裝，在三相分離器下面增加了導流罩，使得整個反應器內部形成三個反應室，使絮體污泥快速促進厭氧污泥顆�；�過程，快速降解有機物。

　　2、該新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，其中UASB+ABR反應器為升流式厭氧顆粒污泥床+推流式厭氧反應器是在厭氧狀態下利用微生物的代謝活動處理廢水，與傳統UASB反應器相比，它增加了導流提速反應室和推流折板反應室。使反應室內的液體上升流速遠遠高于傳統UASB反應器，強化了廢水與微生物之間的接觸，提高了反應速率，出水系統是把三相分離器沉淀區液面的上清液均勻地排出反應器頂部的溢流堰，進入ABR推流折板反應室內進行多種微生物交替聯合作用以復雜生化降解有機物。

　　3、該新型高效低耗UASB+ABR顆粒污泥法處理釀造工業廢水的方法，UASB+ABR反應器由第一導流提速反應室和第二反應室疊加而成，相當于兩個UASB反應器的上下重疊串聯組成，在第一導流提速反應室，氣液分離在反應室內加速提升分離反應，不僅有提高表面水力負荷和產氣負荷，使污泥與有機物能均勻接觸的作用，而且可以避免在高負荷條件下污泥的過量流失有較高的有機負荷，抗沖擊能力強。
