申請日2017.11.09

　　公開(公告)日2018.02.09

　　IPC分類號C02F9/14

　　摘要

　　本發明公開一種免維護農村生活污水處理裝置，涉及生活污水處理領域，包括沉砂池、泵Ⅰ、反應器Ⅰ、泵Ⅱ、反應器Ⅱ、泵Ⅲ、排水管、電控柜和遠程監控系統，所述電控柜分別與所述泵Ⅰ、所述泵Ⅱ和所述泵Ⅲ連接，所述沉砂池、泵Ⅰ、反應器Ⅰ、泵Ⅱ、反應器Ⅱ、泵Ⅲ和排水管依次連接，所述反應器用于放置生物載體，所述生物載體用于附著微生物，所述遠程監控系統用于監控所述反應器的水位保護高度。本發明的免維護農村生活污水處理裝置，配水均勻無死角，快速排水復氧且復氧充分均勻，無需生物膜培養過程，可程序化運行進而實現全自動無人值守，遠程監控反應器水位保護高度以及時更換或清理生物載體，抗有機負荷沖擊能力強。

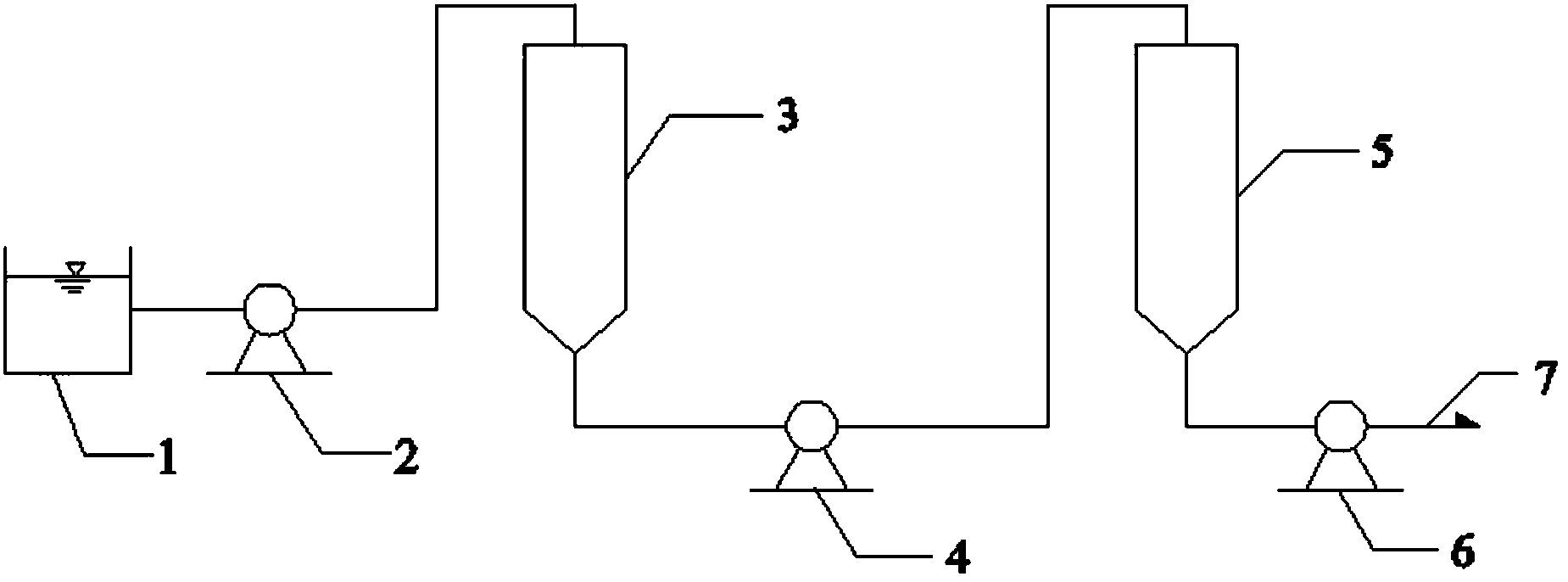

　　摘要附圖



　　權利要求書

　　1.一種免維護農村生活污水處理裝置，其特征在于，包括沉砂池、泵Ⅰ、反應器Ⅰ、泵Ⅱ、反應器Ⅱ、泵Ⅲ、排水管、電控柜和遠程監控系統，所述電控柜分別與所述泵Ⅰ、所述泵Ⅱ和所述泵Ⅲ連接，所述沉砂池、泵Ⅰ、反應器Ⅰ、泵Ⅱ、反應器Ⅱ、泵Ⅲ和排水管依次連接，所述反應器用于放置生物載體，所述生物載體用于附著微生物，所述遠程監控系統用于監控所述反應器的水位保護高度。

　　2.根據權利要求1所述的免維護農村生活污水處理裝置，其特征在于，所述反應器上方設置有進水管，所述反應器下方設置有出水管，所述泵Ⅰ通過管路與所述反應器Ⅰ的進水管連接，所述反應器Ⅰ的出水管通過管路與泵Ⅱ連接，所述泵Ⅱ通過管路與所述反應器Ⅱ的進水管連接，所述反應器Ⅱ的出水管通過管路與所述泵Ⅲ連接。

　　3.根據權利要求2所述的免維護農村生活污水處理裝置，其特征在于，所述反應器包括上蓋板、法蘭Ⅰ、反應器罐體、法蘭Ⅱ和托底，所述反應器罐體上端固定有所述法蘭Ⅰ，所述上蓋板與所述法蘭Ⅰ固定連接，所述上蓋板中心設置有上開口，所述上開口的尺寸大于所述進水管的外徑，所述進水管穿過所述上開口進入所述反應器罐體中;所述反應器罐體下端固定有所述法蘭Ⅱ，所述托底與所述法蘭Ⅱ固定連接，所述托底中心設置有下開口，所述下開口為圓孔狀，所述下開口的尺寸與所述出水管的外徑相匹配，所述出水管穿過所述下開口進入所述反應器罐體中。

　　4.根據權利要求3所述的免維護農村生活污水處理裝置，其特征在于，所述上開口為圓孔狀。

　　5.根據權利要求4所述的免維護農村生活污水處理裝置，其特征在于，所述托底為半球狀。

　　6.根據權利要求1所述的免維護農村生活污水處理裝置，其特征在于，所述遠程監控系統包括攝像頭和電腦，所述攝像頭與所述電腦連接。

　　7.根據權利要求6所述的免維護農村生活污水處理裝置，其特征在于，所述攝像頭位于所述反應器側上方。

　　8.根據權利要求1-7中任一項所述的免維護農村生活污水處理裝置，其特征在于，所述生物載體由城鎮污泥經高溫燒制而成。

　　說明書

　　一種免維護農村生活污水處理裝置

　　技術領域

　　本發明涉及生活污水處理領域，特別是涉及一種免維護農村生活污水處理裝置。

　　背景技術

　　農村污水具有分散廣、來源多、增長快、污水成分復雜、水質及水量變化大的特征。隨著國家對“三農”問題重視程度的不斷提高，提出了建設生態文明的新型農村的要求，但是農村的生活污水處置狀況依然不容樂觀。農村人口主要以村鎮為單位聚集，居住較為分散，污水收集成本高，污水處理廠運行管理技術力量薄弱，這些都限制了城市污水處理模式在農村的應用。另外，農村污水源周邊多田地，若處理后水質符合農田灌溉水質標準(GB5084-2005)，便可再加利用。

　　現有的適宜農村生活污水處理的方法主要有以下幾種，(1)厭氧沼氣池：生活污水凈化沼氣池是在化糞池和沼氣池的基礎上發展起來的，有利于對能源的二次利用，但其基建費用較高，運行管理要求技術性強，沼液只能作為有機液肥肥利用，若要排放或回用尚需進一步處理。(2)土地處理技術：其基建費用低廉，易于維護與管理，但占地面積大，填料堵塞問題至今缺乏有效解決辦法。(3)穩定塘處理技術：現階段應用較為廣泛的是人工種植水生植物或養殖水生植物的穩定塘，特點是運行維護費用低，但該系統有機負荷低，占地面積大，低耗能流程受地形條件限制，處理效果受氣候條件影響大，缺乏普遍適用性。(4)生物膜法：生物膜法抗沖擊能力強，能夠處理低濃度污水，但填料堵塞引起的配水、曝氣不均會影響處理效率和效果，生物膜法運行技術和維護管理要求高，技術管理能力對出水水質影響極大，有些工藝(如生物轉盤)的環境衛生條件差。針對以上各處理工藝的特點與不足，一種適宜分散處理、免日常維護管理、運行成本低廉的污水處理裝置的推廣應用是非常必要的。

　　發明內容

　　為解決以上技術問題，本發明提供一種免維護農村生活污水處理裝置，配水均勻無死角，快速排水復氧且復氧充分均勻，無需生物膜培養過程，可程序化運行進而實現全自動無人值守，遠程監控反應器水位保護高度以及時更換或清理生物載體，抗有機負荷沖擊能力強。

　　為實現上述目的，本發明提供了如下方案：

　　本發明提供一種免維護農村生活污水處理裝置，包括沉砂池、泵Ⅰ、反應器Ⅰ、泵Ⅱ、反應器Ⅱ、泵Ⅲ、排水管、電控柜和遠程監控系統，所述電控柜分別與所述泵Ⅰ、所述泵Ⅱ和所述泵Ⅲ連接，所述沉砂池、泵Ⅰ、反應器Ⅰ、泵Ⅱ、反應器Ⅱ、泵Ⅲ和排水管依次連接，所述反應器用于放置生物載體，所述生物載體用于附著微生物，所述遠程監控系統用于監控所述反應器的水位保護高度。

　　進一步地，所述反應器上方設置有進水管，所述反應器下方設置有出水管，所述泵Ⅰ通過管路與所述反應器Ⅰ的進水管連接，所述反應器Ⅰ的出水管通過管路與泵Ⅱ連接，所述泵Ⅱ通過管路與所述反應器Ⅱ的進水管連接，所述反應器Ⅱ的出水管通過管路與所述泵Ⅲ連接。

　　進一步地，所述反應器包括上蓋板、法蘭Ⅰ、反應器罐體、法蘭Ⅱ和托底，所述反應器罐體上端固定有所述法蘭Ⅰ，所述上蓋板與所述法蘭Ⅰ固定連接，所述上蓋板中心設置有上開口，所述上開口的尺寸大于所述進水管的外徑，所述進水管穿過所述上開口進入所述反應器罐體中;所述反應器罐體下端固定有所述法蘭Ⅱ，所述托底與所述法蘭Ⅱ固定連接，所述托底中心設置有下開口，所述下開口為圓孔狀，所述下開口的尺寸與所述出水管的外徑相匹配，所述出水管穿過所述下開口進入所述反應器罐體中。

　　進一步地，所述上開口為圓孔狀。

　　進一步地，所述托底為半球狀。

　　進一步地，所述遠程監控系統包括攝像頭和電腦，所述攝像頭與所述電腦連接。

　　進一步地，所述攝像頭位于所述反應器側上方。

　　進一步地，所述生物載體由城鎮污泥經高溫燒制而成。

　　本發明相對于現有技術取得了以下技術效果：

　　本發明的免維護農村生活污水處理裝置，進水過程采用快速進水勻速上升，配水均勻無死角，能充分滿足微生物對營養物質和氧氣的需求;通過水泵抽吸快速排水，由空氣填補排水留下的空間，達到快速排水復氧目的，復氧充分均勻，無需曝氣泵，不會對填料產生磨損;反應器中的生物載體以組裝好的單位置入，生物載體連同承載的微生物在設備安裝時已經就緒，無需生物膜培養過程，安裝完畢即可使用，生物膜量大而穩定，有機物去除速率高;根據用戶水質水量確定污水在各反應器中的停留時間，由此設定水泵的起停時間和次數，時間確定后將數據輸入電控柜對水泵進行自動控制，實現程序化運行，全自動無人值守;遠程監控系統根據水位保護高度判斷反應器內生物膜的累積量，確定生物載體的更換或清理時間，由此及時地對生物載體進行更換或清理，同時更換的生物載體有機質和磷含量高，可作為有機肥農用，無二次污染;抗有機負荷沖擊能力強，長期低負荷運行也不影響處理效果;能耗低，適用范圍廣，可用于單戶、聯戶、村鎮等不同場所的污水處理。
