申請日2017.11.09

　　公開(公告)日2018.02.09

　　IPC分類號C02F1/04; B08B9/087

　　摘要

　　本發明公開了一種含粘壁物料的化工廢水蒸餾釜，包括釜體、頂蓋和配合設置在釜體中的攪拌機構，攪拌機構上設置有用于掛壁的刮板，釜體的內表面和/或攪拌機構上設置有容置槽，容置槽用于容納刮壁產生的粘壁物料。該含粘壁物料的化工廢水蒸餾釜通過設置用于容納刮壁產生粘壁物料的容置槽，減小粘壁物料在精餾液體中的懸浮量，進而降低物料二次甚至多次粘壁的幾率;容置槽中的粘壁物料集中清理，降低蒸餾釜使用后的清洗難度，減少清洗溶劑的用量。

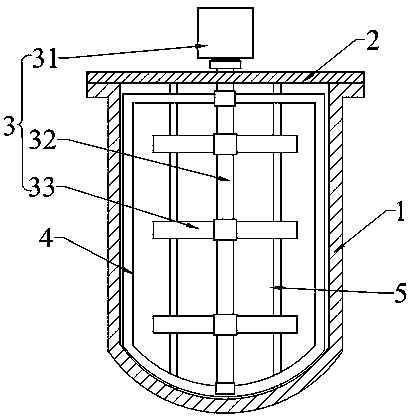

　　摘要附圖



　　權利要求書

　　1.一種含粘壁物料的化工廢水蒸餾釜，包括釜體、頂蓋和配合設置在釜體中的攪拌機構，攪拌機構上設置有用于掛壁的刮板，其特征在于，釜體的內表面和/或攪拌機構上設置有容置槽，容置槽用于容納刮壁產生的粘壁物料。

　　2.根據權利要求1所述的含粘壁物料的化工廢水蒸餾釜，其特征在于，容置槽為固定容置槽，釜體的內表面設置有配合槽，固定容置槽插接設置在配合槽中。

　　3.根據權利要求2所述的含粘壁物料的化工廢水蒸餾釜，其特征在于，配合槽與固定容置槽之間的間隙中設置有密封條。

　　4.根據權利要求1所述的含粘壁物料的化工廢水蒸餾釜，其特征在于，容置槽為活動容置槽，攪拌機構包括攪拌電機、攪拌主軸和葉片，攪拌電機的輸出端與攪拌主軸的固定端連接，葉片和活動容置槽均通過連接件與攪拌主軸連接;刮板固定設置在活動容置槽的槽口上，或者刮板設置在活動容置槽的槽口附近，活動容置槽的槽面上設置有容蒸餾液穿過的若干個過液孔。

　　5.根據權利要求4所述的含粘壁物料的化工廢水蒸餾釜，其特征在于，活動容置槽的槽面與刮板平滑過渡。

　　6.根據權利要求4所述的含粘壁物料的化工廢水蒸餾釜，其特征在于，攪拌主軸外周設置有攪拌框架，活動容置槽與攪拌框架之間為可拆卸式連接。

　　7.根據權利要求6所述的含粘壁物料的化工廢水蒸餾釜，其特征在于，活動容置槽的一端設置有定位凸塊，攪拌框架的底端橫梁上設置有與定位凸塊相配合的凹陷部，攪拌框架的頂端橫梁設置有與活動容置槽相配合的定位環。

　　8.根據權利要求1所述的含粘壁物料的化工廢水蒸餾釜，其特征在于，攪拌機構為包括第一攪拌機構和第二攪拌機構的共軸攪拌機構，刮板和容置槽分設在第一攪拌機構和第二攪拌機構上。

　　說明書

　　一種含粘壁物料的化工廢水蒸餾釜

　　技術領域

　　本發明涉及廢水處理技術領域，具體涉及一種含粘壁物料的化工廢水蒸餾釜。

　　背景技術

　　化工廢水處理中，由于廢水中的成分比較復雜，作為精餾物料的加熱釜，蒸餾釜中經常出現粘壁現象�，F(xiàn)有技術中對于粘稠物料或者粘壁物料通常采用刮板，如CN204034304 U中提及的，精餾塔的防止物料粘壁裝置，包括攪拌桿和攪拌框架，攪拌框架固定在攪拌桿上，攪拌桿和攪拌框架位于精餾塔塔體內，攪拌框架的側邊安裝有刮板，刮板與塔體內側壁之間的距離為2mm。進一步的，為避免精餾塔塔體受損，采用硬度比鋼材低的紫銅作為材質，且紫銅的金屬活潑性相對較小，不易被腐蝕。廢水精餾還有別于已知成分的粘稠物料，往往只有一種或者幾種物質在一定的溫度點容易粘壁，而其他組分還會以液態的形式存在于蒸餾釜中，因此，刮板刮下的粘稠物質會呈懸浮狀 隨著蒸餾釜中液體流動，不可避免的還會粘附在蒸餾釜表面或者攪拌槳上。多次掛壁不僅增加攪拌電機的載荷，而且粘壁物料的多次受熱焦化還會加大釜體清洗的難度，并直接導致清洗溶劑的增加。

　　因此，有必要對現有技術中的含粘壁物料的化工廢水蒸餾釜進行結構改進。

　　發明內容

　　本發明的目的在于克服現有技術中存在的缺陷，提供一種含粘壁物料的化工廢水蒸餾釜，使用該蒸餾釜精餾廢水，蒸餾過程中可收集粘壁物料，減輕攪拌電機的載荷，降低釜體后期清洗難度。

　　為實現上述技術效果，本發明的技術方案為：一種含粘壁物料的化工廢水蒸餾釜，包括釜體、頂蓋和配合設置在釜體中的攪拌機構，攪拌機構上設置有用于掛壁的刮板，其特征在于，釜體的內表面和/或攪拌機構上設置有容置槽，容置槽用于容納刮壁產生的粘壁物料。

　　上述結構的容置槽可為與釜體內表面一體連接的槽體，也可以與釜體內表面呈分體式。

　　為了便于粘稠物料的取出，優選的技術方案為，容置槽為固定容置槽，釜體的內表面設置有配合槽，固定容置槽插接設置在配合槽中。

　　精餾物料進入配合槽與固定容置槽之間的間隙中影響容易回收效果，而且溶劑中的物料粘壁會將配合槽和固定容置槽粘接，不容易人工拆卸分離，為了避免上述技術問題，優選的技術方案為，配合槽與固定容置槽之間的間隙中設置有密封條。

　　為了及時收集刮板刮出的粘壁物料，減少精餾液體中的粘壁物料懸浮量，優選的技術方案為，容置槽為活動容置槽，攪拌機構包括攪拌電機、攪拌主軸和葉片，攪拌電機的輸出端與攪拌主軸的固定端連接，葉片和活動容置槽均通過連接件與攪拌主軸連接;刮板固定設置在活動容置槽的槽口上，或者刮板設置在活動容置槽的槽口附近，活動容置槽的槽面上設置有容蒸餾液穿過的若干個過液孔。

　　為了優化活動容置槽的粘壁物料收集效率，優選的技術方案為，活動容置槽的槽面與刮板平滑過渡。

　　活動容置槽中填充物料會增加攪拌阻力，為了使容置槽和刮板的連接結構更穩定可靠，優選的技術方案為，攪拌主軸外周設置有攪拌框架，活動容置槽與攪拌框架之間為可拆卸式連接。

　　優選的技術方案為，活動容置槽的一端設置有定位凸塊，攪拌框架的底端橫梁上設置有與定位凸塊相配合的凹陷部，攪拌框架的頂端橫梁設置有與活動容置槽相配合的定位環。

　　優選的技術方案為，攪拌機構為包括第一攪拌機構和第二攪拌機構的共軸攪拌機構，刮板和容置槽分設在第一攪拌機構和第二攪拌機構上，通過獨立控制轉速，以進一步強化粘壁物料收集效果，在容易生成粘壁物料的溫度段，容置槽繞釜體中心軸公轉速度加快，當容置槽中并可根據收集量的大小(旋轉阻力的大小)降低容置槽繞釜體中心軸公轉速度。

　　本發明的優點和有益效果在于：

　　該含粘壁物料的化工廢水蒸餾釜通過設置用于容納刮壁產生粘壁物料的容置槽，減小粘壁物料在精餾液體中的懸浮量，進而降低物料二次甚至多次粘壁的幾率;

　　容置槽中的粘壁物料集中清理，例如焚燒清理，降低蒸餾釜使用后的清洗難度，減少清洗溶劑的用量。
