申請日2017.11.09

　　公開(公告)日2018.02.16

　　IPC分類號G01N33/18

　　摘要

　　一種污水池巡檢機器人及其檢測方法，它涉及污水處理廠水質監測領域。本發明解決了現有的水廠巡檢工作主要由工作人員來完成，存在勞動強度大，運營成本高，且工作現場有害氣體易對工作人員身體造成傷害的問題。本發明的機器人驅動機構、動力機控制艙和傳感器收放組件均安裝在U型機架上，動力機控制艙通過導線控制連接機器人驅動機構，動力機控制艙與機器人驅動機構的連接對機器人驅動機構的驅動進行控制，動力機控制艙通過導線控制連接傳感器收放組件，動力機控制艙與傳感器收放組件的連接對傳感器收放組件的收放動作進行控制對水質進行檢測。本發明用于監測水廠設備運行情況及水樣檢測。

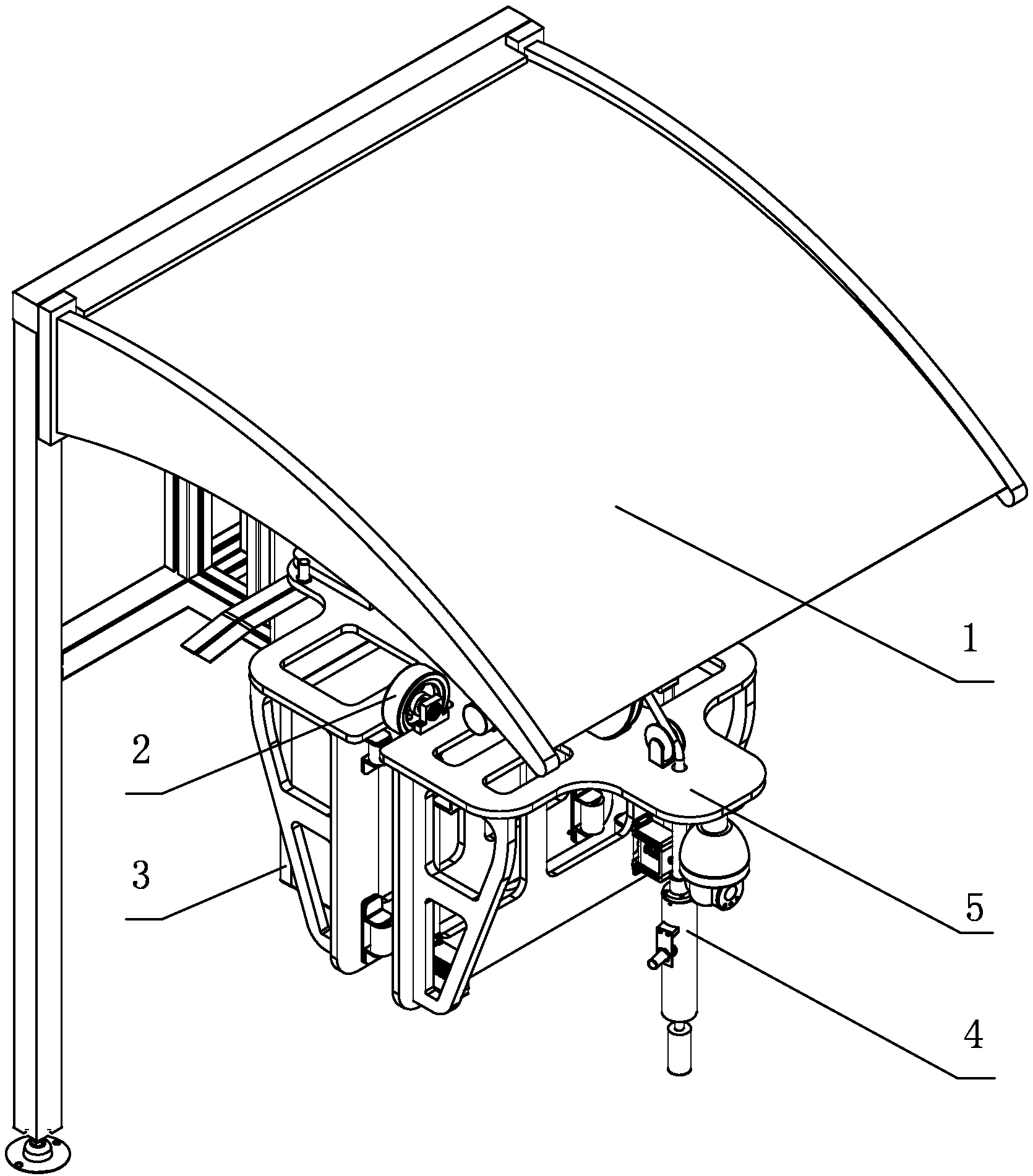

　　摘要附圖



　　權利要求書

　　1.一種污水池巡檢機器人，它包括機器人本體和用于機器人本體充電的充電樁(1)，其特征在于：機器人本體包括機器人驅動機構(2)、動力機控制艙(3)、傳感器收放組件(4)和U型機架(5)，機器人驅動機構(2)、動力機控制艙(3)和傳感器收放組件(4)均安裝在U型機架(5)上，動力機控制艙(3)通過導線控制連接機器人驅動機構(2)，動力機控制艙(3)與機器人驅動機構(2)的連接對機器人驅動機構(2)的驅動進行控制，動力機控制艙(3)通過導線控制連接傳感器收放組件(4)，動力機控制艙(3)與傳感器收放組件(4)的連接對傳感器收放組件(4)的收放動作進行控制對水質進行檢測。

　　2.根據權利要求1所述的一種污水池巡檢機器人，其特征在于：所述充電樁(1)包括充電樁框架(1-1)、雨棚(1-2)、控制箱(1-3)、安裝板(1-5)、兩個電極(1-4)和兩個電極托板(1-6)，充電樁框架(1-1)的一側安裝弧形雨棚(1-2)，控制箱(1-3)和兩個電極托板(1-6)通過安裝板(1-5)與充電樁框架(1-1)固接，兩個電極(1-4)分別安裝在電極托板(1-6)上。

　　3.根據權利要求1或2所述的一種污水池巡檢機器人，其特征在于：所述充電樁(1)的數量為n個，n=1,2,3,4,5,6……。

　　4.根據權利要求1所述的一種污水池巡檢機器人，其特征在于：機器人驅動機構(2)包括驅動輪組件、從動輪組件、數數傳感器(2-2)、兩個電極檢測傳感器(2-3)、兩個電極觸頭、和四組輔助輪組件，U型機架(5)的一端安裝驅動輪組件，U型機架(5)的另一端安裝從動輪組件，四組輔助輪組件對稱設置在U型機架(5)的兩端，U型機架(5)的一側安裝兩個電極觸頭和兩個電極檢測傳感器(2-3)，數數傳感器(2-2)安裝在兩組輔助輪組件之間的U型機架(5)上。

　　5.根據權利要求4所述的一種污水池巡檢機器人，其特征在于：驅動輪組件包括驅動電機支架(2-7)、機器人驅動電機(2-8)、聯軸器(2-9)、驅動輪(2-10)、驅動軸(2-11)和第二軸承座(2-12)，U型機架(5)的一端加工第一輪槽，機器人驅動電機(2-8)通過驅動電機支架(2-7)安裝在U型機架(5)上，驅動輪(2-10)套裝在驅動軸(2-11)上，驅動軸(2-11)的一端通過聯軸器(2-9)與機器人驅動電機(2-8)的輸出軸連接，驅動軸(2-11)的另一端通過第二軸承座(2-12)轉動安裝在U型機架(5)上，驅動輪(2-10)置于第一輪槽內，機器人驅動電機(2-8)與驅動輪(2-10)的連接對于驅動輪(2-10)的轉動進行驅動。

　　6.根據權利要求4或5所述的一種污水池巡檢機器人，其特征在于：從動輪組件包括從動軸(2-4)、從動輪(2-5)和兩個第一軸承座(2-6)，U型機架(5)的另一端加工第二輪槽，兩個第一軸承座(2-6)分別安裝在第二輪槽兩側的U型機架(5)上，從動輪(2-5)套裝在從動軸(2-4)上，從動軸(2-4)的兩端分別與兩個第一軸承座(2-6)轉動連接。

　　7.根據權利要求6所述的一種污水池巡檢機器人，其特征在于：每組輔助輪組件包括固定輔助裝置和位移輔助裝置，固定輔助裝置和位移輔助裝置對稱設置在U型機架(5)的兩側，固定輔助裝置包括輔助輪支架(2-13)和第一輔助輪(2-14)，輔助輪支架(2-13)安裝在U型機架(5)的一側，輔助輪支架(2-13)上轉動安裝第一輔助輪(2-14)，位移輔助裝置包括輔助輪滑道(2-15)、輔助輪滑塊(2-16)、彈簧(2-17)、連接銷軸(2-18)和第二輔助輪(2-19)，第二輔助輪(2-19)轉動安裝在輔助輪滑塊(2-16)上，第二輔助輪(2-19)的縱向軸線與第一輔助輪(2-14)的縱向軸線平行設置，輔助輪滑塊(2-16)滑動安裝在輔助輪滑道(2-15)上，輔助輪滑道(2-15)安裝在U型機架(5)的另一側，連接銷軸(2-18)的一端與輔助輪滑道(2-15)固接，連接銷軸(2-18)的另一端與輔助輪滑塊(2-16)滑動連接，連接銷軸(2-18)上設有彈簧(2-17)。

　　8.根據權利要求1所述的一種污水池巡檢機器人，其特征在于：所述傳感器收放組件(4)包括傳感器倉(4-1)、溶解氧傳感器(4-2)、位置傳感器(4-3)、轉盤驅動電機(4-4)、轉盤(4-5)、第三軸承座(4-6)、轉盤軸(4-7)、電滑環(4-8)、電滑環支架(4-9)、底座(4-10)、電機座(4-11)、導向輪(4-12)、導向輪支架(4-13)、導向桿(4-14)和法蘭(4-15)，轉盤驅動電機(4-4)通過電機座(4-11)固定安裝在U型機架(5)一側的上端面，底座(4-10)與U型機架(5)的上端面固接，第三軸承座(4-6)安裝在底座(4-10)的上端，轉盤(4-5)的圓周上開設第一凹槽，轉盤(4-5)套裝在轉盤軸(4-7)上，轉盤軸(4-7)的一端與轉盤驅動電機(4-4)連接，驅動電機(4-4)與轉盤軸(4-7)的連接實現對轉盤(4-5)的轉動進行驅動，轉盤軸(4-7)的另一端與第三軸承座(4-6)連接，轉盤(4-5)遠離轉盤驅動電機(4-4)的一側設置電滑環(4-8)，電滑環(4-8)通過電滑環支架(4-9)與U型機架(5)固接，導向輪(4-12)通過導向輪支架(4-13)安裝在轉盤(4-5)遠離兩個電極檢測傳感器(2-3)一側的U型機架(5)上，導向輪(4-12)的圓周上加工第二凹槽，轉盤(4-5)與導向輪(4-12)共面設置，U型機架(5)的另一側開設傳感器通孔，導向桿(4-14)為空心筒狀結構，導向桿(4-14)的一端與U型機架(5)固接并與U型機架(5)另一側的傳感器通孔連通，導向桿(4-14)的另一端通過法蘭(4-15)與傳感器倉(4-1)連接，傳感器倉(4-1)的側壁安裝位置傳感器(4-3)，溶解氧傳感器(4-2)的連接端由下至上依次穿過傳感器倉(4-1)、導向桿(4-14)及U型機架(5)另一側的傳感器通孔并繞過導向輪(4-12)圓周上的第二凹槽和轉盤(4-5)圓周上的第一凹槽與電滑環(4-8)固接。

　　9.根據權利要求1、2、4、5、7或8所述的一種污水池巡檢機器人，其特征在于：機器人本體還包括攝像頭(4-16)，攝像頭(4-16)安裝在靠近傳感器收放組件(4)一側的U型機架(5)上。

　　10.一種權利要求9所述的污水池巡檢機器人的檢測方法，其特征在于：將機器人本體放置在欄桿上，利用動力機控制艙(3)對機器人本體的行走進行控制，利用動力機控制艙(3)對機器人本體的檢測進行控制，利用充電樁(1)為機器人本體提供動力來源，污水池巡檢機器人對水樣進行檢測的過程：

　　機器人驅動電機(2-8)在接收到動力機控制艙(3)發出的信號后帶動驅動輪(2-10)旋轉，使得機器人本體在欄桿上實現行走，動力機控制艙(3)通過控制機器人驅動電機(2-8)的正反轉實現機器人本體的運動方向，機器人本體通過驅動輪(2-10)、從動軸(2-4)、四個第一輔助輪(2-14)和四個第二輔助輪(2-19)在欄桿上保持平衡;

　　機器人本體通過對稱設置在U型機架(5)的兩側的四組輔助輪組件實現轉彎功能，當機器人本體運動到欄桿轉彎處時，欄桿轉彎半徑內側的徑向力促使機器人本體進行轉彎;

　　在機器人本體行走的過程中，當欄桿直徑突然變粗時，轉動安裝在輔助輪滑塊(2-16)上的第二輔助輪(2-19)在欄桿徑向力的作用下推動輔助輪滑塊(2-16)沿著輔助輪滑道(2-15)向后壓縮安裝在連接銷軸(2-18)上的彈簧(2-17)，既保證了機器人本體順利通過欄桿，又使得第二輔助輪(2-19)和第一輔助輪(2-14)共同作用與欄桿緊密貼合，使得機器人本體在欄桿上保持平穩行走，當欄桿直徑突然變細時，被壓縮的縮彈簧(2-17)自動回位推動第二輔助輪(2-19)向前運動和第一輔助輪(2-14)共同作用與欄桿緊密貼合，使得機器人本體在欄桿上保持平穩行走;

　　所述充電樁(1)的充電樁框架(1-1)一側安裝的弧形雨棚(1-2)具有良好的防水作用，通過安裝板(1-5)固定在充電樁框架(1-1)上的兩個電極托板(1-6)用于安裝兩個電極(1-4)，機器人本體通過動力機控制艙(3)實時監測自身電壓，當機器人本體的自身電壓低于預設值時，動力機控制艙(3)控制機器人驅動電機(2-8)帶動驅動輪(2-10)旋轉，使得機器人本體自動運行到充電樁(1)附近，安裝在U型機架(5)一側的兩個電極檢測傳感器(2-3)用于檢測安裝在充電樁(1)上的兩個電極(1-4)，當兩個電極檢測傳感器(2-3)檢測到兩個電極(1-4)時，動力機控制艙(3)控制機器人驅動電機(2-8)停止轉動，此時安裝在U型機架(5)一側的兩個電極觸頭與充電樁(1)的兩個電極(1-4)接觸進行充電，充電完成后，動力機控制艙(3)控制機器人驅動電機(2-8)帶動驅動輪(2-10)旋轉，實現機器人本體的運行工作;

　　安裝在U型機架(5)上的數數傳感器(2-2)用于檢測機器人本體經過欄桿數，并將信號傳回至動力機控制艙(3)控制機器人本體停止運動，動力機控制艙(3)控制轉盤驅動電機(4-4)帶動轉盤(4-5)旋轉將溶解氧傳感器(4-2)放入水中進行檢測，當檢測工作結束后回傳信號至動力機控制艙(3)，使得動力機控制艙(3)控制轉盤驅動電機(4-4)反向運動，轉盤驅動電機(4-4)帶動轉盤(4-5)旋轉將溶解氧傳感器(4-2)收回，通過傳感器倉(4-1)側壁安裝的位置傳感器(4-3)獲得溶解氧傳感器(4-2)的位置并傳回信號至動力機控制艙(3)，動力機控制艙(3)控制轉盤驅動電機(4-4)停止轉動，動力機控制艙(3)控制機器人驅動電機(2-8)帶動驅動輪(2-10)旋轉，實現機器人本體繼續向前運動進行下一步工作，同時攝像頭(4-16)將檢測的的現場環境畫面實時傳送至監控室，讓工作人員可以實時監控工作現場，溶解氧傳感器(4-2)檢測到的數據實時傳送至后端進行分析處理，至此完成污水池巡檢機器人對水質的檢測。

　　說明書

　　一種污水池巡檢機器人及其檢測方法

　　技術領域

　　本發明涉及污水處理廠水質監測領域,具體涉及一種污水池巡檢機器人及其檢測方法。

　　背景技術

　　污水處理是城市基礎建設中必不可少的工作之一。為了保證污水處理廠的正常工作，需要定期對污水處理廠進行現場巡邏，并對污水處理廠水質進行監測。監測水廠設備運行情況，采集水廠設備的工作狀態，即時發現水廠設備的外觀異常，以及對水樣進行檢測，即時發現水廠水質的內部熱缺陷等故障。由于傳統的水廠巡檢工作主要由工作人員來完成，工作人員勞動強度大，增加了水廠的運營成本，并且工作現場有害氣體容易對工作人員身體造成傷害。

　　綜上所述，現有的水廠巡檢工作主要由工作人員來完成，存在勞動強度大，運營成本高，且工作現場有害氣體易對工作人員身體造成傷害的問題。

　　發明內容

　　本發明的目的是為了解決現有的水廠巡檢工作主要由工作人員來完成，存在勞動強度大，運營成本高，且工作現場有害氣體易對工作人員身體造成傷害的問題，進而提供一種污水池巡檢機器人及其檢測方法。

　　本發明的技術方案是：

　　一種污水池巡檢機器人，它包括機器人本體和用于機器人本體充電的充電樁，機器人本體包括機器人驅動機構、動力機控制艙、傳感器收放組件和U型機架，機器人驅動機構、動力機控制艙和傳感器收放組件均安裝在U型機架上，動力機控制艙通過導線控制連接機器人驅動機構，動力機控制艙與機器人驅動機構的連接對機器人驅動機構的驅動進行控制，動力機控制艙通過導線控制連接傳感器收放組件，動力機控制艙與傳感器收放組件的連接對傳感器收放組件的收放動作進行控制對水質進行檢測;

　　進一步地，所述充電樁包括充電樁框架、雨棚、控制箱、安裝板、兩個電極和兩個電極托板，充電樁框架的一側安裝弧形雨棚，控制箱和兩個電極托板通過安裝板與充電樁框架固接，兩個電極分別安裝在電極托板上;

　　進一步地，所述充電樁的數量為n個，n=1,2,3,4,5,6……;

　　進一步地，機器人驅動機構包括驅動輪組件、從動輪組件、數數傳感器、兩個電極檢測傳感器、兩個電極觸頭、和四組輔助輪組件，U型機架的一端安裝驅動輪組件，U型機架的另一端安裝從動輪組件，四組輔助輪組件對稱設置在U型機架的兩端，U型機架的一側安裝兩個電極觸頭和兩個電極檢測傳感器，數數傳感器安裝在兩組輔助輪組件之間的U型機架上;

　　進一步地，驅動輪組件包括驅動電機支架、機器人驅動電機、聯軸器、驅動輪、驅動軸和第二軸承座，U型機架的一端加工第一輪槽，機器人驅動電機通過驅動電機支架安裝在U型機架上，驅動輪套裝在驅動軸上，驅動軸的一端通過聯軸器與機器人驅動電機的輸出軸連接，驅動軸的另一端通過第二軸承座轉動安裝在U型機架上，驅動輪置于第一輪槽內，機器人驅動電機與驅動輪的連接對于驅動輪的轉動進行驅動;

　　進一步地，從動輪組件包括從動軸、從動輪和兩個第一軸承座，U型機架的另一端加工第二輪槽，兩個第一軸承座分別安裝在第二輪槽兩側的U型機架上，從動輪套裝在從動軸上，從動軸的兩端分別與兩個第一軸承座轉動連接;

　　進一步地，每組輔助輪組件包括固定輔助裝置和位移輔助裝置，固定輔助裝置和位移輔助裝置對稱設置在U型機架的兩側，固定輔助裝置包括輔助輪支架和第一輔助輪，輔助輪支架安裝在U型機架的一側，輔助輪支架上轉動安裝第一輔助輪，位移輔助裝置包括輔助輪滑道、輔助輪滑塊、彈簧、連接銷軸和第二輔助輪，第二輔助輪轉動安裝在輔助輪滑塊上，第二輔助輪的縱向軸線與第一輔助輪的縱向軸線平行設置，輔助輪滑塊滑動安裝在輔助輪滑道上，輔助輪滑道安裝在U型機架的另一側，連接銷軸的一端與輔助輪滑道固接，連接銷軸的另一端與輔助輪滑塊滑動連接，連接銷軸上設有彈簧;

　　進一步地，所述傳感器收放組件包括傳感器倉、溶解氧傳感器、位置傳感器、轉盤驅動電機、轉盤、第三軸承座、轉盤軸、電滑環、電滑環支架、底座、電機座、導向輪、導向輪支架、導向桿和法蘭，轉盤驅動電機通過電機座固定安裝在U型機架一側的上端面，底座與U型機架的上端面固接，第三軸承座安裝在底座的上端，轉盤的圓周上開設第一凹槽，轉盤套裝在轉盤軸上，轉盤軸的一端與轉盤驅動電機連接，驅動電機與轉盤軸的連接實現對轉盤的轉動進行驅動，轉盤軸的另一端與第三軸承座連接，轉盤遠離轉盤驅動電機的一側設置電滑環，電滑環通過電滑環支架與U型機架固接，導向輪通過導向輪支架安裝在轉盤遠離兩個電極檢測傳感器一側的U型機架上，導向輪的圓周上加工第二凹槽，轉盤與導向輪共面設置，U型機架的另一側開設傳感器通孔，導向桿為空心筒狀結構，導向桿的一端與U型機架固接并與U型機架另一側的傳感器通孔連通，導向桿的另一端通過法蘭與傳感器倉連接，傳感器倉的側壁安裝位置傳感器，溶解氧傳感器的連接端由下至上依次穿過傳感器倉、導向桿及U型機架另一側的傳感器通孔并繞過導向輪圓周上的第二凹槽和轉盤圓周上的第一凹槽與電滑環固接。

　　進一步地，機器人本體還包括攝像頭，攝像頭安裝在靠近傳感器收放組件一側的U型機架上。

　　一種污水池巡檢機器人的檢測方法，將機器人本體放置在欄桿上，利用動力機控制艙對機器人本體的行走進行控制，利用動力機控制艙對機器人本體的檢測進行控制，利用充電樁為機器人本體提供動力來源，污水池巡檢機器人對水樣進行檢測的過程：

　　機器人驅動電機在接收到動力機控制艙發出的信號后帶動驅動輪旋轉，使得機器人本體在欄桿上實現行走，動力機控制艙通過控制機器人驅動電機的正反轉實現機器人本體的運動方向，機器人本體通過驅動輪、從動軸、四個第一輔助輪和四個第二輔助輪在欄桿上保持平衡;

　　機器人本體通過對稱設置在U型機架的兩側的四組輔助輪組件實現轉彎功能，當機器人本體運動到欄桿轉彎處時，欄桿轉彎半徑內側的徑向力促使機器人本體進行轉彎;

　　在機器人本體行走的過程中，當欄桿直徑突然變粗時，轉動安裝在輔助輪滑塊上的第二輔助輪在欄桿徑向力的作用下推動輔助輪滑塊沿著輔助輪滑道向后壓縮安裝在連接銷軸上的彈簧，既保證了機器人本體順利通過欄桿，又使得第二輔助輪和第一輔助輪共同作用與欄桿緊密貼合，使得機器人本體在欄桿上保持平穩行走，當欄桿直徑突然變細時，被壓縮的縮彈簧自動回位推動第二輔助輪向前運動和第一輔助輪共同作用與欄桿緊密貼合，使得機器人本體在欄桿上保持平穩行走;

　　所述充電樁的充電樁框架一側安裝的弧形雨棚具有良好的防水作用，通過安裝板固定在充電樁框架上的兩個電極托板用于安裝兩個電極，機器人本體通過動力機控制艙實時監測自身電壓，當機器人本體的自身電壓低于預設值時，動力機控制艙控制機器人驅動電機帶動驅動輪旋轉，使得機器人本體自動運行到充電樁附近，安裝在U型機架一側的兩個電極檢測傳感器用于檢測安裝在充電樁上的兩個電極，當兩個電極檢測傳感器檢測到兩個電極時，動力機控制艙控制機器人驅動電機停止轉動，此時安裝在U型機架一側的兩個電極觸頭與充電樁的兩個電極接觸進行充電，充電完成后，動力機控制艙控制機器人驅動電機帶動驅動輪旋轉，實現機器人本體的運行工作;

　　安裝在U型機架上的數數傳感器用于檢測機器人本體經過欄桿數，并將信號傳回至動力機控制艙控制機器人本體停止運動，動力機控制艙控制轉盤驅動電機帶動轉盤旋轉將溶解氧傳感器放入水中進行檢測，當檢測工作結束后回傳信號至動力機控制艙，使得動力機控制艙控制轉盤驅動電機反向運動，轉盤驅動電機帶動轉盤旋轉將溶解氧傳感器收回，通過傳感器倉側壁安裝的位置傳感器獲得溶解氧傳感器的位置并傳回信號至動力機控制艙，動力機控制艙控制轉盤驅動電機停止轉動，動力機控制艙控制機器人驅動電機帶動驅動輪旋轉，實現機器人本體繼續向前運動進行下一步工作，同時攝像頭將檢測的的現場環境畫面實時傳送至監控室，讓工作人員可以實時監控工作現場，溶解氧傳感器檢測到的數據實時傳送至后端進行分析處理，至此完成污水池巡檢機器人對水質的檢測。

　　本發明與現有技術相比具有以下效果：

　　1、本發明能夠隨時監測水廠設備的運行情況，并將檢測結果通過互聯網回傳到監控平臺。監測環境的攝像頭將檢測到的現場環境畫面實時傳送到監控室，使得工作人員能夠?qū)崟r(shí)監控工作現場。有效地降低了工作人員的勞動強度和水廠的運營成本，使得水廠與傳統的人工監測相比較運營成本減少了一半以上。

　　2、本發明能夠隨時通過水樣檢測系統對水廠水樣進行檢測，轉盤驅動電機工作帶動轉盤將溶解氧傳感器放入水中進行檢測，溶解氧傳感器將檢測到的數據實時傳送到后端進行分析處理。本發明能夠?qū)λ畯S水質進行實時監測和管理，有效地避免了工作現場的有害氣體對工作人員的身體健康造成傷害。

　　3、本發明的機器人本體能夠在欄桿上實現轉彎，當機器人本體運動到欄桿轉彎處時，機器人本體繼續向前運動，此時欄桿轉彎半徑內側會給機器人本體徑向力，使機器人本體進行轉彎運動。

　　4、本發明具有較好的適應性。在機器人本體行走的過程中，當欄桿直徑突然變粗時，轉動安裝在輔助輪滑塊上的第二輔助輪在欄桿徑向力的作用下推動輔助輪滑塊沿著輔助輪滑道向后壓縮安裝在連接銷軸上的彈簧，既保證了機器人本體順利通過欄桿，又使得第二輔助輪和第一輔助輪共同作用與欄桿緊密貼合，使得機器人本體在欄桿上保持平穩行走，當欄桿直徑突然變細時，被壓縮的縮彈簧自動回位推動第二輔助輪向前運動和第一輔助輪共同作用與欄桿緊密貼合，使得機器人本體在欄桿上保持平穩行走。

　　5、本發明的機器人本體能夠?qū)崿F(xiàn)自動充電，具有對自身電壓實時監測的功能。當本發明的機器人本體監測到自身電壓低于預設值時，在欄桿上自動運行到附近的充電樁1進行充電，充滿電后能夠自動工作。

　　6、本發明能夠?qū)崿F(xiàn)自動檢測和手動檢測兩種工作模式。操作簡單，檢測準確，具有較好的智能性和推廣性。

　　7、為了更好的實現水廠安全、可靠地巡檢，水廠建設巡檢機器人應用系統，通過無線網絡對巡檢機器人實現遙控巡檢。巡檢機器人應用系統通過定位系統對巡檢機器人準確導航和定位，采集水廠設備的工作狀態，即時向控制中心返回設備狀態和巡檢機器人本體工作狀態。控制中心通過無線網絡對巡檢機器人實施監控，并對返回的數據進行處理，即時發現水廠設備的外觀異常和內部熱缺陷等故障，從而達到可靠的巡檢。通過開發、安裝水廠巡檢機器人系統，可達到巡檢機器人隨時監測水廠設備運行情況以及對水樣進行檢測，并將檢測結果通過互聯網回傳到監控平臺。
